液质联用系统安全操作及保养规程液质联用系统(LC/MS)是一种结合液相色谱和质谱分析技术的分析仪器,对于分析化学领域有着极其重要的作用。
LC/MS具有高灵敏度、高分辨率、高准确性和高特异性等优点,广泛应用于食品、医药、环保等行业。
然而,对于使用者而言,操作和保养LC/MS也是十分必要和重要的,以确保仪器的正常工作并保证分析结果的准确性和可靠性。
安全操作须知1.实验前的准备在进行实验分析前,必须仔细阅读LC/MS使用手册中的所有安全注意事项,并作好以下准备工作:•将仪器电源连线插入接地插座,确保电源线接合可靠。
•确保分析样品和化学品处理过程符合实验室安全标准以及实验室规定的相关操作规程。
•向仪器中注入液相色谱用毒性和危险性低的试剂前,要对管路进行完全清洗以去掉残留的有机物和其它污染物。
•准备好实验用品,包括气源、溶剂等。
2.操作仪器时应注意的事项•在操作仪器时,必须先开启抽风设备,确保仪器内部是真空状态。
•在液相色谱柱加入样品前,必须紧闭阀门,待离子阱内压力达到最大值时再进行开启。
•操作仪器时,生产出的气体或化学品蒸气对人体有毒性或危害的,应留意防护政策。
3. 不良事件的处理在使用LC/MS操作过程中,可能会出现仪器故障或抽真空失败等问题,需及时采取相应的应急措施,避免对仪器使用和操作人员安全造成影响。
保养规程为了保证LC/MS正常运行并提高仪器的寿命,需要对仪器进行定期的保养和维护。
1. 液相色谱柱保养液相色谱柱是LC/MS系统中最重要的部分,定期清洗液相色谱柱可以提高柱寿命和GC/MS分析的准确性。
•长时间不使用柱的情况下,应该清理柱上涂层。
•对应用多次的液相色谱柱,可以使用高压水洗清洗柱体。
•不要过度使用柱,超出要求使用寿命,会降低仪器的灵敏度和分辨率,产生干扰物。
2. 真空泵保养真空泵是LC/MS中主要的工作部件之一,维护真空泵的正常工作状态十分重要。
•定期清理真空泵上的减压单元,以保证泵的稳定性和抽取气体的速度。
真空泵的维护和修理保养概述真空泵是一种用于产生真空环境的装置。
在科研试验、工业生产和医疗设备等领域中,真空泵被广泛应用。
由于工作环境的多而杂性,真空泵的使用寿命与其维护保养密不可分。
本篇文档将介绍真空泵的维护保养方法和注意事项。
维护和修理保养日常维护清洁真空泵的外壳和接口需要常常清洁。
清洗时,应先使用清水和中性清洁剂清洗表面积病,然后用干布擦拭干净。
勿用清洁剂直接清洗泵体内部。
更换油真空泵的确保正常运转必需保持油的清洁度和油位。
建议在工作前检测油位,假如油位偏低,应适时补充。
假如油变色或显现异味,应立刻更换。
更换油时,应先将泵体里面和油箱内的油全排出,并清洗干净后,再加入合适的新机油。
一般情况下,每6—12个月更换机油一次。
更换气缸片气缸片是真空泵的紧要部件,其紧要作用是保证泵内气体的密封性和排放本领。
假如气缸片磨损或老化,就需要更换。
更换时需使用与原品牌相同规格的气缸片。
更换前应拆开泵体进行检查,检查有无表面缺陷和保持清洁。
故障排出泵体漏油假如泵体漏油,可能是气缸片老化或安装不当引起的。
首先应检查气缸片和密封圈是否损坏。
假如有磨损和损坏,就需要更换相应部件。
同时,在清洗气缸片时,确定要清洗干净并且油份要足。
假如气缸片没有损坏,可能是由于泵体安装不当导致,可以进行重新安装。
泵体不吸气假如泵体不吸气,可能是由于进气阀门关闭或堵塞。
进气阀门可以手动打开或关闭,假如阀门无法关闭,可以进行更换。
假如进气阀门无异物堵塞,就可能是气缸片老化或泵体积灰造成的。
此时,可以进行清洗或更换气缸片。
泵体漏电假如泵体漏电,可能是由于泵体电缆短路、绝缘性能下降或泵体零件损坏引起的。
可以进行检查,假如发觉有短路等情况,就需要进行充分维护和加强绝缘。
假如零部件损坏,可以进行更换。
泵体噪音大假如泵体噪音大,可能是泵体内部零件损坏。
检查时可以拆卸泵体检查内部松动、磨损等情况。
假如松动可以进行紧固,不然需要进行更换。
注意事项1.避开长时间连续使用,应适应泵的规定负荷使用;2.避开外力擦碰泵体;3.若长期不使用,应将油互换,并且进行密封保护;4.避开泵体表面结露、扭曲和变形;5.定期检查和更换气缸片以及定期更换机油。
真空泵的维护保养 Last updated on the afternoon of January 3, 2021
真空泵是的核心部件,对真空泵的维护保养关系着真空包装机的使用安全和使用寿命,所以对真空泵的保养一定要做好,以下是诸城新中佳机械多年来总结出来的经验:
1,必须保持真空泵油在每次使用时是清晰光亮的,真空泵油不能出现浑浊和起泡沫等现象,检查真空泵油静止沉淀时要有乳白色物质,如果有就说明有外来物质进入真空泵油,那么就需要更换新的真空泵油。
2,每星期检查一次油位和油的颜色情况,如果油位低于最小标记,要添加油之后再使用,如果油位超过了最大标记,说明有外部物质进入,检查油质,根据情况放掉部分油,或全部更换新真空泵油,必要时要做更换气镇阀处理。
3,每年要更换一次排气过滤器,也可以用压缩空气进行清洗后再使用。
4,每隔半年需要清洗一次真空泵内的污垢和灰尘,对风扇轮、通风格栅、冷却翅片以及风扇引擎罩进行清洗,用压缩空气清洗最好。
5,对于真空泵油及时进行更换,每月都要进行一次对排气过滤器与进气过滤器进行的检查。
玉川真空专业保养、维修各类机械泵、干泵等进口真空泵,为客户解决真空泵及泵组抽气真空度不足、冒烟、噪声大、震动严重、漏油等故障。
(主要维修品牌包括:LEYBOLD莱宝,Edwards爱德华,ULVAC 爱发科,PFEIFFER普发,意大PVR等)。
我们拥有国外培训后回国的专业的维修工程师和维修团队,同时配备了技术先进的维修设备和测量仪器,一般维修及保养最短的周期为2-10个工作日。
确保您在最短的时间内完成泵的修复,并且保证泵在其寿命范围内达到最大正常运行时间及产生最低的费用。
维修后所有技术术参数均到达新机出厂标准;并尽量延长泵的保用期。
真空泵的操作与日常维护
一、使用前的准备
1、使用前检查电源线,不允许有破损或接触不良现象。
2、清洗真空机皮垫与真空罩。
3、每次使用前都要检查机器油位应在油标的刻线以上。
二、操作规程
1、把所有要真空的东西放在真空机皮垫上,然后用真空罩罩住。
2、打开电源开关,打开机器开关,同时把机器上放气开关打开,真空表上的指针由0慢慢升到刻度76度时,说明机器工作正常。
3、真空时间一般为1-2分钟,然后关掉机器开关再把放气开关向上打开即可。
三、注意事项
1、真空时,发现真空表上反映针在0位没有上升证明漏气,应查看垫片上是否有杂物,并及时处理。
2、真空时间不要超过2分钟。
四、使用后,机面上与真空罩要洗干净。
五、日常维护
1、清洁设备表面灰尘及杂物。
2、将设备的非油漆金属表面加油。
3、各紧固螺丝需拧紧,不得有松动。
4、检查各部位不应有漏水、油、气现象。
LC/MS/MS操作规程及维护一、3Q 仪器开关机步骤(一)开机顺序:1.打开机械泵上的电源开关。
2.机械泵继续工作至少15分钟。
3.打开仪器电源主开关。
4.等系统真空到达1-2 x 10-5 Torr 后才可以正常操作仪器扫描。
API-150/165 2-4 x 10-5. Q-Trap 检查低/中/高设定在2/3/4 x 10-5。
5、打开电脑开关,进入Windows 桌面,双击Analyst ,进入Analyst分析界面。
(二)关机顺序1.关掉仪器电源主开关停止真空泵系统。
2.机械泵继续工作至少15分钟。
3.关掉机械泵上的电源开关。
4.等至少10分钟让仪器“自然”卸真空。
5.通过仪器后部真空管的接口卸掉全部真空。
API-2000/3200 & Q-Trap经放气口卸真空。
注意:以上操作程序适用于停机时间少于24-48小时的仪器或配置TW700分子泵的API4000在仪器安装或TW700分子泵更换后的首次开机操作。
对于API3000及配置TV801分子泵的API4000在仪器安装或TV801 或V550plus / V551分子泵更换后的首次开机操作,必须首先进行相应的分子泵软启动操作程序。
I. PPG质量校准1手动质量校准1-1 开软件,连机,进入手动调谐状态,调用己有的质量校准方法1-2 进质量校准溶液,调离子源喷雾针位置1-3 采集PPG标准品质谱数据1-4 质量校准数据计算1-5 手动调整分辨率1-6 质量校准2自动质量校准2-1 自动质量校准的设定2-2 自动优化结果II A.针泵进样ESI源MS-MS 方法手动优化1. 先确定母离子: Q1 单级质谱实验(Q1全扫描)2.Product Ion Scan(碎片离子扫描)3. 碎片离子扫描之CE单参数寻优4. Precursor Ion Scan(母离子扫描)5. Neutral Loss Experiment(中性丢失扫描)II B. 针泵进样ESI源MRM定量方法手动优化1.先确定母离子: Q1 单级质谱实验(Q1全扫描)2. 检查信号稳定性3确定子离子Product Ion Scan(碎片离子扫描)4优化MRM 定量分析质谱参数4-1 优化Q1参数使灵敏度最高及稳定性良好4-2 继续优化MRM离子对的CE 及CXPIII. 针泵进样ESI源MRM定量方法参数自动优化1.先确定母离子: Q1 单级质谱实验(Q1全扫描)2. 检查信号稳定性3. 定量参数自动优化3-1 MRM自动优化的设置3-2 MRM 参数自动优化的过程3-3 IIII. 带液相条件质谱采集方法和批文件的建立和使用1-1 调节离子源位置1-2.建立Acquisition Method采集方法1-3. 建立Acquisition Batch采集批文件V. 定量分析方法的建立和数据分析1A: 用Wizard导航器建立一个定量数据分析方法(手动方式)1B: 用已建立的定量数据分析方法分析数据2 查看和编辑定量结果表2-1查看和编辑结果列表中的各列,如何取消Audit trail(稽核跟踪)原因设定2-2查看校准曲线。

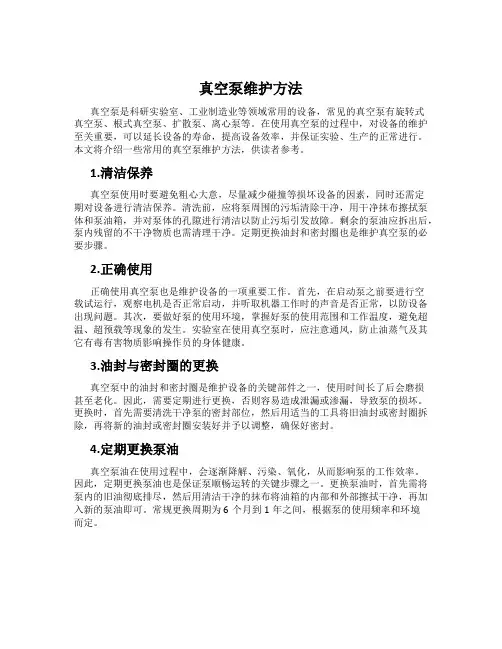

真空泵维护方法真空泵是科研实验室、工业制造业等领域常用的设备,常见的真空泵有旋转式真空泵、根式真空泵、扩散泵、离心泵等。
在使用真空泵的过程中,对设备的维护至关重要,可以延长设备的寿命,提高设备效率,并保证实验、生产的正常进行。
本文将介绍一些常用的真空泵维护方法,供读者参考。
1.清洁保养真空泵使用时要避免粗心大意,尽量减少碰撞等损坏设备的因素,同时还需定期对设备进行清洁保养。
清洗前,应将泵周围的污垢清除干净,用干净抹布擦拭泵体和泵油箱,并对泵体的孔隙进行清洁以防止污垢引发故障。
剩余的泵油应拆出后,泵内残留的不干净物质也需清理干净。
定期更换油封和密封圈也是维护真空泵的必要步骤。
2.正确使用正确使用真空泵也是维护设备的一项重要工作。
首先,在启动泵之前要进行空载试运行,观察电机是否正常启动,并听取机器工作时的声音是否正常,以防设备出现问题。
其次,要做好泵的使用环境,掌握好泵的使用范围和工作温度,避免超温、超预载等现象的发生。
实验室在使用真空泵时,应注意通风,防止油蒸气及其它有毒有害物质影响操作员的身体健康。
3.油封与密封圈的更换真空泵中的油封和密封圈是维护设备的关键部件之一,使用时间长了后会磨损甚至老化。
因此,需要定期进行更换,否则容易造成泄漏或渗漏,导致泵的损坏。
更换时,首先需要清洗干净泵的密封部位,然后用适当的工具将旧油封或密封圈拆除,再将新的油封或密封圈安装好并予以调整,确保好密封。
4.定期更换泵油真空泵油在使用过程中,会逐渐降解、污染、氧化,从而影响泵的工作效率。
因此,定期更换泵油也是保证泵顺畅运转的关键步骤之一。
更换泵油时,首先需将泵内的旧油彻底排尽,然后用清洁干净的抹布将油箱的内部和外部擦拭干净,再加入新的泵油即可。
常规更换周期为6个月到1年之间,根据泵的使用频率和环境而定。
总结维护真空泵并非一件特别困难的事情,需要掌握好泵的使用方法、更换周期以及日常清洁保养等知识。
只有在日常使用中加强设备的保养和维护,才能够减少因设备故障造成的损失,延长设备使用寿命,为实验研究和生产制造提供更好的条件。
真空泵的维护与检修真空泵是一种常用于产业生产和实验室研究中的设备,它可以将封闭容器内的气体抽空,创造出稀薄的真空环境。
然而,由于长期使用或操作不当,真空泵可能会出现故障或损坏。
因此,维护和检修真空泵是确保其正常运行和延长使用寿命的重要步骤。
首先,维护真空泵的重要性不可忽视。
定期清洁是维护真空泵的基本要求。
在每次使用后,应将泵内的尘埃和污垢清除干净。
外部部件应定期擦拭,防止灰尘和污垢进入泵内。
此外,定期更换油封和密封圈也是维护真空泵的重要步骤,以确保其良好密封能力。
除了定期清洁和更换密封件外,检查油的质量和水分含量也是真空泵维护的关键。
油是真空泵内部润滑和密封的重要组成部分,因此油的质量对泵的正常运行至关重要。
定期检查油的质量,如果发现油变黑或含有杂质,应及时更换新油。
另外,水分对油的质量和性能也有重要影响。
如果水分超过标准限值,应采取相应措施去除水分。
在检修真空泵时,首先需要注意的是安全。
真空泵通常会泄漏有毒气体或易燃气体,因此在检修时应佩戴适当的防护装备,如手套、防护眼镜和口罩。
其次,检查泵的各个部件是否正常,如电机、滤网、油箱和管道等。
特别是对于电机的检查,要确保电机没有明显的损坏或异响。
同时,对于油箱和管道,要检查是否有泄漏或损坏的情况。
接下来,对于大型真空泵,可能需要拆除和更换部分内部组件。
在进行这些操作时,需要先了解泵的内部结构,并按照相应的维修说明进行操作。
同时,维修时要小心操作,避免损坏或弯曲泵的部件。
在重新组装之前,应确保所有部件都涂上适量的润滑油,以确保它们的正常运转和良好的密封性能。
最后,完成检修后,应进行必要的测试和调整。
测试应该包括泵的抽真空性能和密封性能的检查。
例如,可以使用真空表或真空仪器来测量泵的真空度。
如果测试结果不符合要求,可能需要再次检查和调整泵的部件,直到满足要求为止。
综上所述,维护和检修真空泵是确保其正常运行和延长使用寿命的重要步骤。
以定期清洁、更换密封件、检查油质量和水分含量为基础,结合定期检查和必要的维修操作,可以确保真空泵的正常运行,并避免由于故障或损坏造成的生产和实验中断。
真空泵的使用方法及维护真空泵是一种常见且重要的设备,在各行各业都有广泛的应用。
它的作用是将封闭空间的气体抽出,形成一种低压状态。
在实验室、制造业和科研领域,真空泵经常被用来创建真空环境,以便进行各种研究和生产,例如材料薄膜沉积、电子器件制造等。
因此,了解真空泵的使用方法和维护是非常重要的。
首先,让我们看看真空泵的使用方法。
在使用真空泵之前,我们需要确保正确地连接泵和所需抽气设备。
将抽气设备的进气口与泵的出气口连接,并通过连接件牢固地固定。
然后,将泵的电源线插入电源插座并打开开关,启动泵。
当泵开始运行时,需要注意以下几点。
首先,观察泵的工作情况,确保泵的运转是否正常。
正常运转的泵应当产生连续且稳定的抽气声音。
如果泵出现噪音异常、振动严重等问题,应立即停止使用并检查故障原因。
其次,根据需要调节泵的抽气速度。
不同的工作环境和要抽取的气体性质会影响抽气速度的选择。
通常,我们可以通过调节泵的阀门或控制面板上的旋钮来实现这一点。
最后,在使用完毕后,及时关闭泵的电源开关,并断开与抽气设备的连接。
除了正确使用真空泵外,定期维护和保养也是必不可少的。
首先,我们应该定期检查泵的各个部件是否存在损坏或磨损,特别是密封件、泵腔和排气口。
如果有损坏的情况,应及时更换。
其次,要确保泵的工作环境干净整洁。
油蒸汽、灰尘和杂质等污染物会降低真空泵的效能,甚至导致故障。
因此,正确使用和定期更换过滤器以及定期清洁工作环境是非常重要的。
最后,定期更换泵油也是关键步骤之一。
泵油在工作过程中会受到高温和压力的影响,逐渐降低其润滑性能。
因此,定期更换泵油可确保泵的正常工作和寿命。
此外,在进行真空泵的维护时,还需要注意一些安全事项。
首先,切勿在使用泵的过程中触摸其运转部件,以免发生事故。
其次,使用专业工具和个人防护设备,以防止受伤或被污染。
最后,当进行泵的维护时,务必断开电源并等待泵完全停止运转后再进行操作。
总之,掌握真空泵的使用方法和维护是至关重要的。
真空泵的维护和维修真空泵是一种用于产生和维持真空环境的设备。
它在各种工业领域都有着广泛的应用,如半导体制造、化学制药、航天航空等。
为了保证真空泵的正常运行并延长其使用寿命,定期维护和维修是必不可少的。
本文将介绍真空泵的维护和维修的一些常见方法和注意事项。
首先,要定期检查和更换真空泵的密封件。
真空泵的密封件在长期运行中容易磨损,并且容易受到腐蚀和泄漏的影响。
因此,定期检查密封件的磨损程度,并及时更换损坏的密封件。
为了保持密封件的性能和延长使用寿命,可以使用一些润滑剂或密封剂,如油脂或硅橡胶。
其次,要保持真空泵的清洁。
在使用真空泵的过程中,会产生一些灰尘、油污和杂质等,这些物质会附着在泵的内部和外部。
这些附着物会影响真空泵的正常运行,甚至导致泵的损坏。
因此,定期清洗真空泵是很重要的。
清洗真空泵时,应使用柔软的刷子和清洁剂,轻轻擦拭泵的内外表面,清除附着物。
在清洗过程中,要避免与橡胶、塑料等材料接触,以防止损坏泵的密封。
此外,定期更换真空泵的油和滤芯也是维护的重要步骤之一、真空泵的油是用来润滑和密封泵的关键部件的,而滤芯则可用来去除油中的杂质和污染物。
因此,定期更换泵中的油和滤芯,可保持泵的正常运行和延长使用寿命。
在更换油和滤芯时,要注意选择适合泵的油和滤芯,并按照制造商的指示进行更换。
另外,要定期检查真空泵的管道和阀门是否存在漏气现象。
如果管道和阀门存在泄漏,会导致泵的排气效率降低,甚至使泵无法工作。
因此,定期检查管道和阀门的密封性能,及时修复漏气处。
修复时,可以使用一些密封材料,如橡胶垫圈或密封胶进行封闭。
最后,要定期进行真空泵的全面检修。
全面检修包括泵的拆卸、清洗、磨损部件的更换以及性能测试等。
全面检修可发现和解决一些潜在的问题,确保泵的正常运行。
在全面检修过程中,要注意保持泵内部的清洁,并使用适当的工具和设备进行操作,以避免损坏泵的部件。
综上所述,真空泵的维护和维修是保证其正常运行和延长使用寿命的重要步骤。
真空泵维修保养
1.定期清洁真空泵:应该定期清洗真空泵,以确保各个部件的清洁度。
对于大部分真空泵,可以使用清洁剂和软布来进行清洗。
但是,使用清洁剂时要特别注意不要将其喷到真空泵的密封部位。
2. 定期更换泵油:泵油是真空泵运转的重要部分,因此定期更换泵油十分重要。
泵油应该选择质量好的、符合真空泵要求的油,以保证泵的效率和寿命。
3. 定期更换滤芯:滤芯也是保证真空泵正常运行的重要部分。
滤芯应该定期更换,以避免污染和堵塞。
4. 定期检查真空泵的密封性:检查真空泵的密封性是预防泄漏的关键。
应该定期检查真空泵的连接部位、密封垫等部分,以确保泵的密封性。
5. 定期检查真空泵的电机:真空泵的电机也是长期稳定运行的关键。
应该定期检查电机的电缆、接线、轴承等部分,以确保电机的正常运行。
以上是一些常见的真空泵维修保养方法,正确的维护方法可以确保真空泵的长期稳定运行。
- 1 -。
真空泵保养维护真空泵是工业生产中重要的设备之一,对于提高生产效率、降低能源消耗、保障产品质量等方面具有重要作用。
然而,由于真空泵的工作环境较为恶劣,因此其保养维护工作对于保证其正常运行和延长使用寿命具有重要意义。
本报告将详细介绍真空泵的延长设备使用寿命:通过定期的保养维护,可以及时发现并解决潜在的问题,避免设备在恶劣环境下过度磨损,从而延长设备的使用寿命。
提高生产效率:良好的真空泵保养维护可以确保设备在最佳状态下运行,提高生产效率。
保障产品质量:真空泵在许多工业生产中都起着关键作用,如食品加工、医药制造等。
如果真空泵出现故障,可能会导致产品质量问题。
因此,良好的保养维护是保障产品质量的必要条件。
二、真空泵保养维护的操作流程日常检查:每天对真空泵进行一次全面的检查,包括外观、阀门、管道等是否正常。
同时,检查真空泵的油位、油质是否符合要求。
定期清洗:定期清洗真空泵的进气口、排气口、过滤器等部件,以防止灰尘、杂质等堵塞设备。
清洗时要注意使用适当的清洗剂和工具,避免对设备造成损坏。
更换磨损件:定期检查真空泵的轴承、密封件等易磨损件,如发现磨损严重或损坏应及时更换。
同时,要注意更换的零件要与原设备相匹配,以保证设备的正常运行。
检查电气系统:定期检查真空泵的电气系统,包括电机、电缆、开关等是否正常。
如发现异常应及时处理,以防止设备故障引发安全事故。
调整参数:根据实际生产需求和设备运行情况,适时调整真空泵的各项参数,如压力、流量等,以保证设备在最佳状态下运行。
记录和维护记录:对每次保养维护的操作过程和结果进行记录,包括更换的零件、清洗的时间和部位、调整的参数等。
同时,要定期对记录进行分析和总结,以便及时发现问题并采取相应措施。
三、真空泵保养维护的注意事项在进行保养维护前,应先切断电源并释放真空泵内的压力,以防止意外伤害和设备损坏。
在清洗和更换零件时,要确保使用的工具和零件清洁无杂质,以防止对设备和人体造成污染。
真空泵的保养在实验室中,真空泵是不可或缺的装置。
它们的工作原理是通过吸气将容器中的气体排出,从而达到将容器中气体排出的目的。
因此,保养真空泵是确保实验室操作成功的重要组成部分。
本文将讨论如何正确地进行真空泵的保养。
真空泵保养前的检查在进行任何保养前,都需要进行简要的检查,以确保真空泵没有潜在的问题。
第一步是检查真空泵旁边的仪器,在这里应该有一个氧气/ 氮气O2/N2捕集器,该捕集器用于捕集泵中残留的气体,从而确保泵内气压达到初始压力。
O2/N2捕集器需要更换。
如果已经超过使用期间,则需要及时更换捕集器,而不是使用已经失效的零件。
检查泵油。
泵油是真空泵运转的重要组成部分,如油不清洁或老化,会影响真空泵的性能和工作寿命。
因此,检查泵油是否污染或者需要更换是非常重要的。
此外,泵油的质量也对真空泵的性能产生影响。
因此,如果您的实验要求高质量的真空,则您可能需要使用高质量的泵油。
更换孪生泵的油孪生泵是经常使用的一种真空泵。
在进行油更换之前,首先要确保泵内的气压已经恢复到大气压。
然后,按照以下步骤更换泵油:1.关掉气闸阀门并使泵降温至室温。
2.打开油排放阀门。
使用可抽出的容器收集使用过的泵油。
3.关闭油排放阀门。
然后打开加油孔插入注油针,将新泵油缓慢地加入到注油口中。
当油液位达到观察孔时,关闭加油孔。
4.打开泵封上的空气阀门,并启动真空泵。
观察油位和油压表。
当油压达到1x10E-5 mbar或流量稳定时,关闭空气阀门并排气5分钟。
5.重新打开气闸阀门,使泵工作片刻,使油在泵内循环扩散,直到气体全部被排出为止。
真空泵内的泵油过滤在使用真空泵的过程中,可能会出现泵油变黑或者污染的情况。
在这种情况下,应该及时进行泵油过滤。
以下是泵油过滤步骤:1.关闭气口门并降温至室温。
2.移除孪生泵封盖上的油情指示器。
取出油情指示器的油滤网并放在盘子里。
3.用清洁的无纺布或纸巾擦拭油情指示器,清除过滤网上的污垢。
4.重新组装油情指示器,准备更换新的泵油。
真空泵检修维护方案真空泵是一种用于创建和维持真空环境的设备。
在使用过程中,由于工作环境的不同及长时间使用等原因,真空泵会出现一些故障和问题,需要进行检修和维护。
下面是一个真空泵检修维护方案,具体如下:一、检查外部环境和设备安全:1.检查真空泵的周围环境是否清洁,避免灰尘、异物等进入真空泵。
2.检查真空泵是否与其他设备或工具保持安全距离,避免碰撞或压力造成损坏。
3.检查真空泵是否放置在平稳的地面上,避免晃动或倾斜导致的故障。
二、检查电源和电线连接:1.检查真空泵的电源插头和电线是否完好无损,避免电路短路或漏电的情况。
2.检查电源开关是否正常,确保能够正常启动和关闭真空泵。
3.检查电源电压是否符合真空泵的要求,避免电源过大或过小造成设备故障。
三、检查进出口管道和阀门:1.检查真空泵的进出口管道是否有堵塞或泄漏现象,确保气体能够正常流通。
2.检查进出口阀门是否正常开启或关闭,能够调节气体的流量和压力。
3.检查进出口管道的连接是否紧固,避免气体泄漏导致真空度下降。
四、清洁及润滑:1.清洁真空泵的外部表面,避免灰尘、油污等附着,影响外观和散热。
2.清洁真空泵的过滤器和冷凝器,定期更换和清理,保证气体通过的畅通性和净化效果。
3.润滑真空泵的运动部件,使用适量的润滑油,避免摩擦和磨损。
五、清理内部杂质:1.检查真空泵内部是否有杂质积聚,如灰尘、碎屑等,如果有则清理干净。
2.检查真空泵的过滤器和吸尘口,清理其中的杂质,确保气体能够正常流通和过滤,防止杂质进入泵内部。
六、定期维护和保养:1.根据真空泵的使用情况和规定,制定定期维护和保养计划。
2.定期更换真空泵的密封件、O型圈等易损件,确保设备的可靠性和密封性。
3.定期进行真空泵的运行测试,检测性能是否满足要求,如出现问题及时修理或更换。
七、专业维修和保养:2.定期邀请专业技术人员进行设备的全面检修和维护,确保设备运行的可靠性和安全性。
以上是一个真空泵的检修维护方案,通过定期的检查、清理和保养,能够确保真空泵的正常运行和延长其使用寿命,同时提高工作效率。
LCMS-8040 简单操作流程版本:Version-LCMS001 1. 启动液质联用装置接通电源:确保质谱主机、液相色谱各单元和电脑已经接通电源(请务必确定电源的稳定和不会出现突然断电的情况!!),依次打开质谱主机、液相色谱各单元和电脑的电源开关(质谱主机电源键位于仪器背后的红色按钮,液相色谱各单元的电源开关位于各单元正面的左下方),此时,可观察到各单元的绿色指示灯依次亮起。
【注:若有某个单元的红色指示灯亮起,请及时联系岛津工程师进行处理】质谱主机的开启:1.1启动真空系统:1.1.1 电脑开机完毕后,请确认电脑右下方的相关图标为绿色。
【注:如果该图标为黄色,说明系统正在启动,请稍等片刻。
如果该图标为红色,表示有错误产生,请重启电脑。
】1.1.2. 双击电脑桌面上的图标,等待,直到出现下面的界面:1.1.3. 点击“OK”,启动分析程序。
在新出现的窗口中点击左侧的“Instrument”,再双击右侧的对应的仪器型号图标。
1.1.4. 然后点击新窗口的左侧按钮“Data Acquisition”,再点击“main”按钮,然后再点击窗口左侧最下方的按钮,此时,会出现“System Control”窗口:点击“Auto Startup”按钮,抽真空约10 分钟后可以开始进行分析实验。
此时,质谱主机上的“STATUS”指示灯亮起,为绿色。
如果需要得稳定测试结果,至少需要抽真空半天以上(最好抽真空过夜,16h以上)再进行测试。
1.1.5. 点击“Advanced”按钮,将CID GAS 右侧的“Open”按钮按下,以便打开碰撞气。
1.2日常开机:【该操作是针对日常使用中,已经启动了真空系统的状态下启动仪器进行分析实验的操作】1.2.1. 先接通液相色谱各单元的电源,开启液氮罐上的阀门和氩气钢瓶的总阀。
检查液氮罐和氩气钢瓶的气体输出压力【氮气减压阀表头压力读数在690-800kPa,氩气减压阀表头压力读数在500kPa,即如钢瓶的表头黑色记号笔标记所示】,确认无误后。
岛津LCMS-8030型液质仪维护规程
xxx/ZHD14-004
液质仪在日常使用过程中,既要掌握正确的操作规程,更要注重必须的维护和保养,以确保仪器的正常运行,具体维护保养程序如下:
一、液相色谱部分:
1.应使用高纯试剂和高纯水。
2.流动相必须过0.45 um的滤膜(水相用水膜,有机相用有机膜)并脱气,以防堵塞管路,瞬间增加泵压,影响泵的寿命。
3.磷酸盐和离子对试剂绝对不允许流入质谱仪。
二、质谱部分:
1. 更换气体时,先执行日常关机操作,确认气瓶总阀已经关闭,再进行更换。
2. 毛细管造成阻塞时:首先,需要更换毛细管组件的配管:取下离子源确保其直立状态,拆除ESI接口进项更换。
其次,在更换毛细管组件时要确保ESI管尖端的适当突出。
最后,装载ESI离子源的ESI接口,调整毛细管组件突起至约0.5至2mm,并固定ESI接口到位。
起草人:xxx 审核人:xxx 批准人:xxx。
真空泵的正确保养有那几点真空泵维护和修理保养真空泵的正确使用与保养有那几点换油期限按实际使用条件和能否充分性能要求等情况考虑,由用户酌情决议。
一般新真空泵,抽除清洁干燥的气体时,建议在工作100小时左右换油一次。
待油中看不到黑色金属粉末后,以后可适当延长换油期限。
1、常常检查油位位置,不符合规定时须调整使之符合要求。
以真空泵运转时,油位到油标中心为准。
2、常常检查油质情况,发觉油变质应适时更换新油,确保真空泵工作正常。
3、换油期限按实际使用条件和能否充分性能要求等情况考虑,由用户酌情决议。
一般新真空泵,抽除清洁干燥的气体时,建议在工作100小时左右换油一次。
待油中看不到黑色金属粉末后,以后可适当延长换油期限。
4、一般情况下,真空泵工作2000小时后应进行检修,检查橡胶密封件老化程度,检查排气阀片是否开裂,清理沉淀在阀片及排气阀座上的污物。
清洗整个真空泵腔内的零件,如转子、旋片、弹簧等。
一般用汽油清洗,并烘干。
对橡胶件类清洗后用干布擦干即可。
清洗装配时应轻拿轻放当心碰伤。
5、有条件的对管中同样进行清理,确保管路畅通。
6、重新装配后应进行试运行,一般须空运转2小时并换油二次,因清洗时在真空泵中会留有确定量易挥发物,待运转正常后,再投入正常工作。
7、检查真空泵管路及结合处有无松动现象。
用手转动真空泵,试看真空泵是否快捷。
8、向轴承体内加入轴承润滑机油,察看油位应在油标的中心线处,润滑油应适时更换或补充。
9、拧下真空泵泵体的引水螺塞,灌注引水(或引浆)。
10、关好出水管路的闸阀和出口压力表及进口真空表。
11、点动电机,试看电机转向是否正确。
12、开动电机,当真空泵正常运转后,打开出口压力表和进口真空泵,视其显示出适当压力后,渐渐打开闸阀,同时检查电机负荷情况。
13、尽量掌控循环水真空泵的流量和扬程在标牌上注明的范围内,以保证真空泵在效率点运转,才能获得大的节能效果。
14、真空泵在运行过程中,轴承温度不能超过环境温度35C,高温度不得超过80C 。
真空泵维修保养操作规程一、前言真空泵是一种常用的设备,用于产生并维持在真空状态下的工作环境。
为了保证真空泵的正常运行和延长使用寿命,本文将介绍真空泵的维修保养操作规程。
二、安全注意事项在进行真空泵的维修保养之前,请务必遵守以下安全注意事项:1. 进行维修保养之前,必须切断真空泵的电源,确保设备处于停电状态。
2. 维修保养过程中应使用适当的个人防护装备,如手套、护目镜和防护服。
3. 在维修保养过程中禁止将手指、工具等物体伸入运转的真空泵内部。
三、维修保养步骤以下是真空泵的维修保养步骤:1. 外观检查a. 仔细观察真空泵的外观,检查是否有损坏、渗漏或变形的部分。
b. 检查电缆、管道和连接部件,确保其安装牢固,无松动。
2. 清洁内部a. 打开真空泵的外罩,将内部部件取出。
b. 使用干燥、清洁的布或气体将所有内部部件擦拭干净,确保无灰尘和杂物。
3. 更换耗损部件a. 检查真空泵的叶轮、密封件等耗损部件,如有损坏或磨损应及时更换。
b. 使用合适的工具和技术,按照设备使用说明书中的指示进行更换。
4. 润滑部件a. 涂抹适量的润滑油或脂类物质在真空泵的轴承、齿轮等润滑部件上,确保其处于良好的工作状态。
b. 注意使用适合的润滑剂,并遵循设备制造商的建议。
5. 能效测试a. 维修保养完成后,启动真空泵,并进行性能测试。
b. 检查真空泵的吸气速度、真空度等参数是否满足要求,如有异常应进一步检查和调整。
四、定期保养计划为确保真空泵的长期稳定运行,制定定期保养计划非常重要。
以下是一些建议:1. 根据设备使用频率和工作条件,制定定期的维修保养计划。
2. 检查真空泵的过滤器,并定期清洁或更换。
3. 定期检查电缆、接线和阀门等部件的连接情况,确保其牢固可靠。
4. 定期检查真空泵的机械密封装置,并进行必要的清洁和润滑操作。
5. 每隔一段时间,对真空泵进行全面的检查、清洁和校准。
五、结语本文简要介绍了真空泵的维修保养操作规程,从安全注意事项、维修保养步骤到定期保养计划。
真空泵的维护和保养真空泵的维护和保养是确保设备正常运行和延长使用寿命的关键。
以下是一些建议的维护和保养方法:1.定期检查:定期检查真空泵的各个部件,包括泵体、泵轴、轴承座、密封件和管道等,以确保它们没有损坏或泄漏。
同时,检查泵的轴承和齿轮是否磨损,并及时更换。
2.保持清洁:保持真空泵的清洁是维护的关键。
定期清理泵体内部的灰尘和杂质,以防止堵塞和磨损。
此外,要定期更换滤芯和密封件,以确保泵的正常运行。
3.润滑保养:真空泵需要定期润滑以减少摩擦和磨损。
根据设备说明书选择合适的润滑剂,并按照规定的时间和量进行润滑。
同时,要定期检查润滑系统是否正常工作,并及时更换润滑剂。
4.防止腐蚀:真空泵在运行过程中可能会接触到腐蚀性气体或液体,因此需要采取措施防止腐蚀。
根据需要选择合适的防腐涂料,并定期检查设备的防腐情况。
5.保持冷却:真空泵在运行过程中会产生热量,因此需要保持冷却以防止过热。
定期检查冷却系统是否正常工作,并及时清理散热器上的灰尘和杂质。
6.预防性维护:为了确保真空泵的正常运行和延长使用寿命,建议进行预防性维护。
例如,定期更换滤芯、密封件和润滑剂等易损件,以及进行设备清洁和检查等。
7.记录和维护日志:记录真空泵的运行和维护日志可以帮助您跟踪设备的状态和维护情况。
记录内容包括设备的运行时间、维护时间、更换部件的名称和数量等。
8.安全操作:操作真空泵时需要注意安全事项。
例如,避免在有易燃、易爆物品的地方使用真空泵,以及在设备运行时不要触摸旋转部件等。
9.培训操作人员:对操作人员进行培训是确保真空泵正确使用和维护的关键。
培训内容包括设备的工作原理、操作方法、维护流程等。
10.定期校准:对于需要高精度测量的真空泵,需要定期校准以确保测量准确度。
可以联系专业的校准机构进行校准。
总之,通过定期检查、保持清洁、润滑保养、防止腐蚀、保持冷却、预防性维护、记录和维护日志、安全操作以及培训操作人员等措施,可以有效地维护和保养真空泵,延长其使用寿命和提高设备的运行效率。
真空泵的维修保养
真空泵有偏心地装在泵腔内的转子,及转子槽内的旋片。
转子带动旋片转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。
真空泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。
真空泵具有体积小,重量轻、噪声低、起动方便等优点。
此外,还有防止返油的措施和无防止油封漏油污染场地的措施。
1、真空泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转,不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
4、泵有得作压缩泵或输送泵用。
5、泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的4/5高度为宜。
9、具泵油采用清洁的SY1634-701号真空泵油。
适用标准文案液质联用系统的顺利运行得利于其“心脏” 真空泵的正常运行。
真空泵包含先期油泵和分子涡轮泵。
这里主要议论先期油泵的有关保护。
先期油泵泵的保护:1、安全信息●泵一定由接受过适合培训的技术员来保护●确认该技术员对泵油及系统的产物十分熟习●做保护以前一定将泵停下,降到安全的温度●断开泵及其余元件与电路的连结,以防止发买卖外保护完成,在没接上电源以前,从头检查一下泵的旋转方向●‘ O’ rings和垫圈假如破坏不行重复利用●在运行过程中,泵和油会遇到化学品的污染。
因此,应确认泵能否冲洗洁净,并采纳足够的举措防备这些有害物质对人员的损害●保护完成后,应检查能否有泄漏的地方,若有,应从头密封●不要接触或吸入泵受高温(260℃)产生的热降解的产物,它们是很危险的,包含油、油脂和真空脂2、保护计划●为使泵能正常工作,需参照下表做其保护●保护项目频次●检查油位需要时,每个月●改换泵油工作 3000 h●检查并冲洗进口滤器每次换油时●洁净前置真空泵载气滤网每次换油时●冲洗马达电扇四周每年●冲洗泵四周每工作 15000 h●安装新刀片每工作 15000 h●检查马达的状态每工作 15000 h3、检查前置真空泵油位依据需要,能够在泵运行的时候检查油位,但假如要往里加油时则需断开前置真空泵及有关零件与电源的连结●透过前置真空泵的可视窗口检查油位能否在最低限以上,最高限以下●假如油位在最低限或低于最低限,翻开加油孔,加油至最高限,如加得过满可从出口放掉点●假如油污染严重时,放掉受污染的油,冲洗泵后加入洁净的油出色文档1 / 2适用标准文案4、改换前置真空泵油●开启泵运行10 分钟以加热泵油,而后关泵( 油加热后可降低其粘性,比较简单倒出来)●断开泵和电路及真空系统的连结●取下加油孔的塞子●将泵放在一个适合的支撑物(如:凳子)上以方便泵的倾斜,在排油口下放适合的容器取下排油口的塞子,让油在重力的作用下贱到容器中5.油遇到污染时:●取下加油孔的塞子,倒进洁净的油●从头连上泵和电路的连结,开泵运行5-10 分钟●断开泵和电路的连结,取下排油口的塞子,让油流出来●重复上述步骤直到将泵冲洗洁净6、塞上排油口的塞子,移掉支撑物,从头接上泵和电路及真空系统的连结7、装上新油,直到油位达到MAX地点邻近8、等几分钟直到油抽到泵中,需要的话,可再添油(需再关泵)。
液质联用系统的顺利运行得利于其“心脏”真空泵的正常运转。
真空泵包括前期油泵和分子涡轮泵。
这里主要讨论前期油泵的相关维护。
前期油泵泵的维护:
1、安全信息
●泵必须由接受过适当培训的技术员来维护
●确认该技术员对泵油及系统的产物十分熟悉
●做维护之前必须将泵停下,降到安全的温度
●断开泵及其他元件与电路的连接,以避免发生意外
维护完毕,在没接上电源之前,重新检查一下泵的旋转方向
●‘O’ rings 和垫圈如果损坏不可重复利用
●在运转过程中,泵和油会受到化学品的污染。
所以,应确认泵是否清洗干净,并采取足够
的措施防止这些有害物质对人员的伤害
●维护完毕后,应检查是否有泄露的地方,如有,应重新密封
●不要接触或吸入泵受高温(260℃)产生的热降解的产物,它们是很危险的,包括油、油脂
和真空脂
2、维护计划
●为使泵能正常工作,需参照下表做其维护
●维护项目频率
●检查油位需要时,每月
●更换泵油工作3000 h
●检查并清洗入口滤器每次换油时
●清洁前置真空泵载气滤网每次换油时
●清洗马达风扇周围每年
●清洗泵四周每工作15000 h
●安装新刀片每工作15000 h
●检查马达的状态每工作15000 h
3、检查前置真空泵油位
根据需要,可以在泵运转的时候检查油位,但如果要往里加油时则需断开前置真空泵及相关部件与电源的连接
●透过前置真空泵的可视窗口检查油位是否在最低限以上,最高限以下
●如果油位在最低限或低于最低限,打开加油孔,加油至最高限,如加得过满可从出口放掉
点
●如果油污染严重时,放掉受污染的油,清洗泵后加入干净的油
4、更换前置真空泵油
●开启泵运转10分钟以加热泵油,然后关泵(油加热后可降低其粘性,比较容易倒出来) ●断开泵和电路及真空系统的连接
●取下加油孔的塞子
●将泵放在一个适当的支撑物(如:凳子)上以方便泵的倾斜,在排油口下放合适的容器取下排油口的塞子,让油在重力的作用下流到容器中
5.油受到污染时:
●取下加油孔的塞子,倒进干净的油
●重新连上泵和电路的连接,开泵运转5-10分钟
●断开泵和电路的连接,取下排油口的塞子,让油流出来
●重复上述步骤直到将泵清洗干净
6、塞上排油口的塞子,移掉支撑物,重新接上泵和电路及真空系统的连接
7、装上新油,直到油位达到MAX位置附近
8、等几分钟直到油抽到泵中,需要的话,可再添油(需再关泵)。
塞上加油孔的塞子
9、检查和清洁前置真空泵入口过滤器
●旋开入口转接器,取下‘O’ ring,弹性挡圈和入口过滤器
●用适当的溶液清洗入口过滤器,阴干入口过滤器
●重新装上入口过滤器、弹性挡圈、‘O’ ring和入口转接器
10、清洁前置真空泵载气滤网
●取下固定垫圈
●取下金属丝网及滤头元件
●用合适的溶剂清洗金属丝网及滤头元件,阴干后重新装在泵上
●重新固定好固定垫圈
11、清洗马达风扇周围
●关掉泵,断开其与电源的连接
●利用干的布或毛刷清除电动机的风扇罩和围栏的污染物
注意:如果电动机的风扇罩及周围不保持干净的话,进入马达的气流将受到限制从而导致泵过热。
