CATIA如何创建标准件库

CATIA库文件是一个指针性的管理文件，能够帮助快速地寻找到所需要的文件界面: : ToolbarsToolbars发布• Catalog Catalog (1):从树结构来看是由许多章节和族组成。

• Chapter Chapter (2): • Family Family (3):成术语1indicates if the feature is :a Chapter if the feature comes from 23调用库文件时使用此库文件浏览缩小查询范围会员20Cr发布1Copy420Cr发布7也可以拖拽到文件创建库一般步骤1章节生成）CATDrawing可以将details sheets CATDrawing1会员20Cr发布92会员20Cr发布结果2激活1命令3起名组件相当于指针，指向目标文件激活族可键入关键词615会员20Cr 发布零件族组件是由一个由Part FamilyComponents续给章节加会员20Cr发布17如果文件与多个会员20Cr 发布命令1对象5选目标• 目标改变都变4浏览设置12会员用宏创建库• Text 或具体做法.csv .csvChapterFamilyFilenames of partscatalogsTerminology:• A chapter references catalogs• An end-chapter references CATIA parts / products• Keywords are used in queries to search for parts23.csvE:\users\images\screw.bmp.cs v用 . .csv csv csv检查结果编辑 目标。

Tools > Options > General > Automation > Add 从 intel intel_a\code\bin 234编辑宏names & location) & Run it5......*1续。

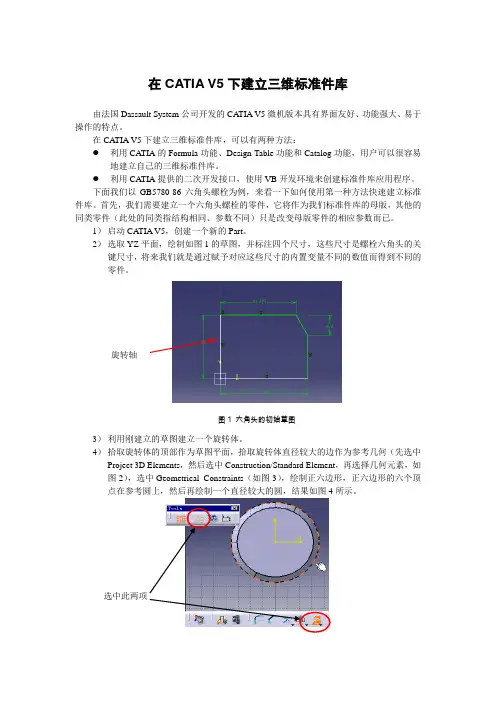

在CATIA V5下建立三维标准件库由法国Dassault System 公司开发的CA TIA V5微机版本具有界面友好、功能强大、易于操作的特点。

在CATIA V5下建立三维标准件库，可以有两种方法：● 利用CATIA 的Formula 功能、Design Table 功能和Catalog 功能，用户可以很容易地建立自己的三维标准件库。

● 利用CATIA 提供的二次开发接口，使用VB 开发环境来创建标准件库应用程序。

下面我们以GB5780-86六角头螺栓为例，来看一下如何使用第一种方法快速建立标准件库。

首先，我们需要建立一个六角头螺栓的零件，它将作为我们标准件库的母版，其他的同类零件（此处的同类指结构相同、参数不同）只是改变母版零件的相应参数而已。

1） 启动CATIA V5，创建一个新的Part 。

2） 选取YZ 平面，绘制如图1的草图，并标注四个尺寸，这些尺寸是螺栓六角头的关键尺寸，将来我们就是通过赋予对应这些尺寸的内置变量不同的数值而得到不同的零件。

图1 六角头的初始草图3） 利用刚建立的草图建立一个旋转体。

4） 拾取旋转体的顶部作为草图平面，拾取旋转体直径较大的边作为参考几何（先选中Project 3D Elements ，然后选中Construction/Standard Element ，再选择几何元素，如图2），选中Geometrical Constraints （如图3），绘制正六边形，正六边形的六个顶点在参考圆上，然后再绘制一个直径较大的圆，结果如图4所示。

旋转轴选中此两项图3 选中使用几何约束图4 最终草图5）用刚创建的草图对原实体作切槽操作，类型为Up to last。

即得到六角头的螺栓头。

图5 设定切槽参数图6 六角头的螺栓头6）螺杆部分，采用拉伸两个圆柱来得到光杆和螺纹部分。

两个草图圆均需要标注圆的直径以便以后用尺寸来驱动。

7）螺栓头部和螺杆连接处倒圆角，零件创建完毕。

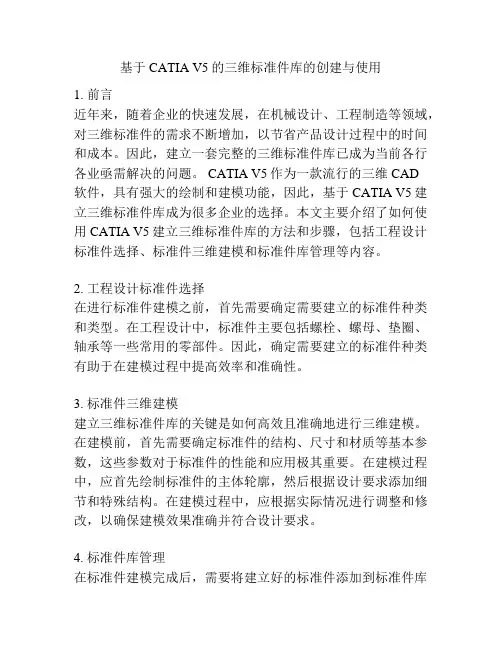

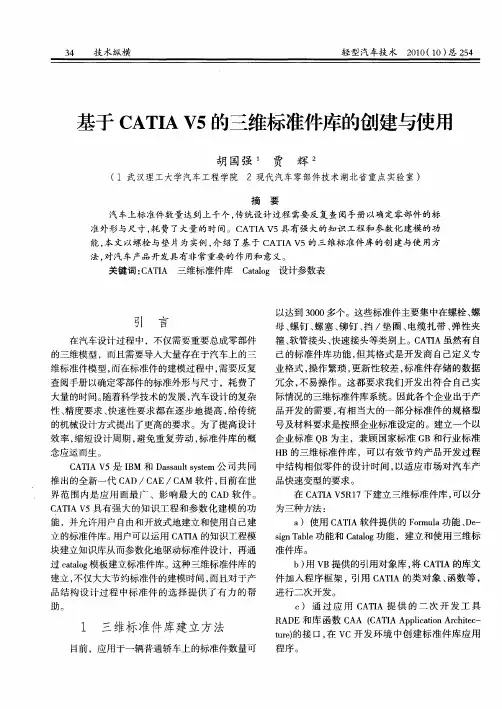

基于CATIA V5的三维标准件库的创建与使用1. 前言近年来，随着企业的快速发展，在机械设计、工程制造等领域，对三维标准件的需求不断增加，以节省产品设计过程中的时间和成本。

因此，建立一套完整的三维标准件库已成为当前各行各业亟需解决的问题。

CATIA V5作为一款流行的三维CAD软件，具有强大的绘制和建模功能，因此，基于CATIA V5建立三维标准件库成为很多企业的选择。

本文主要介绍了如何使用CATIA V5建立三维标准件库的方法和步骤，包括工程设计标准件选择、标准件三维建模和标准件库管理等内容。

2. 工程设计标准件选择在进行标准件建模之前，首先需要确定需要建立的标准件种类和类型。

在工程设计中，标准件主要包括螺栓、螺母、垫圈、轴承等一些常用的零部件。

因此，确定需要建立的标准件种类有助于在建模过程中提高效率和准确性。

3. 标准件三维建模建立三维标准件库的关键是如何高效且准确地进行三维建模。

在建模前，首先需要确定标准件的结构、尺寸和材质等基本参数，这些参数对于标准件的性能和应用极其重要。

在建模过程中，应首先绘制标准件的主体轮廓，然后根据设计要求添加细节和特殊结构。

在建模过程中，应根据实际情况进行调整和修改，以确保建模效果准确并符合设计要求。

4. 标准件库管理在标准件建模完成后，需要将建立好的标准件添加到标准件库中，以便于其他工程师在设计过程中调用。

标准件库的管理主要包括标准件的分类、存储和使用等方面。

在分类上，应根据标准件的种类、材质和尺寸等因素进行分类；在存储上，应考虑文件的大小和存储位置等因素，以便于管理和维护；在使用上，应提供标准件查询和选择、导入和修改等方便的功能。

5. 结论本文对基于CATIA V5的三维标准件库的创建与使用进行了详细的介绍和分析，包括工程设计标准件选择、标准件三维建模和标准件库管理等方面。

对于那些需要建立高效、准确和实用的三维标准件库的企业和工程师们，本文提供了一些有益的建议和经验，可以提高工作效率和准确性，促进工程设计的发展和创新。

关于CATIA标准件库使用
慧舟软件技术（上海）有限公司
刘国伟2010.09
Ø双击桌面“SGDDHH_BUS_USER ”批处理快捷方式启动CATIA 。

如下图所示：Ø在CATIA 菜单栏选择“File ∣Open ”打开已有装配文件。

如下图所示：
启动装配设计模块
Ø在CATIA菜单栏单击图标，或选择“Tools∣Catalog Browser ”打开库浏览定义对话框。

如下图所示：

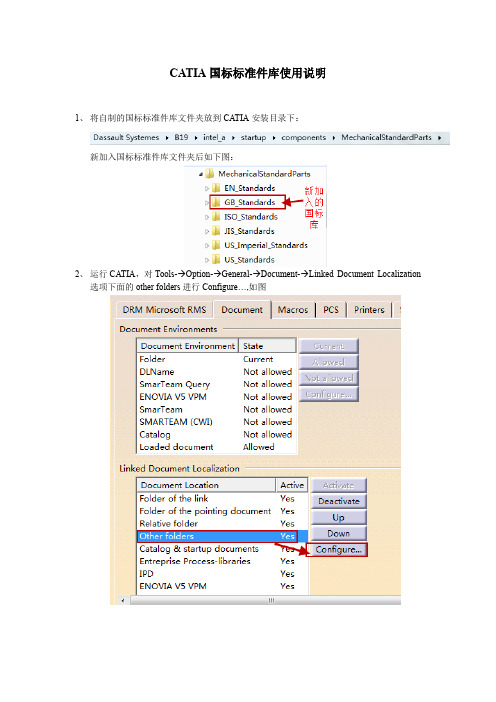

Ø在库浏览对话框“Current”字段内，选择“SGDDHHSTANDARD.catalog”库，路径为
“O:\SGDDHH\SGDDHH_SITE\startup\components\MechanicalStandardParts”。

如下图所示：
Ø调用过程：①鼠标双击大类，如“BOLTS”; ②鼠标双击一子类标准，如“GB3750-3”; ③在子类下选择相应零部件，双击鼠标插入，在弹出Catalog浏览窗口中点击“OK”确认插入；④如需继续调用重复1~3步，否则单机“Close”
结束调用。

如下图所示：
Ø最好在总成中建立“Component ”装配节点，调用标准件在此节点下。

（较少计算机资源占用，增加打开大装配文档速度）
Ø调用到总成中标准件自动放在总成基准坐标系零点位置。

Ø调用后的标准件需要自己添加约束定位。

（最好使用智能移动命令，智能移动在结构树中不建立约束节点，增加打开大装配文档速度）调用
后须知。

一.实体建模:1. 进入CATIA软件，点击Start下拉菜单，鼠标移动到Mechanical Design，选择Part Design，进入机械零件设计工作台。

2. 左击xy plane参考平面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

3. 点击Rectangle 矩形图标的下拉箭头，出现多边型图标，点击Hexagon 六边形图标，画一个任意大小的六边形。

工作台环境参数设置注意事项：此时Geometrical Constraints，Dimensional Constraints 必须在启用状态。

4. 点击Constraint 尺寸限制图标，选中六边型的一条垂直线，垂直线变橘黄色显示，移动鼠标，出现尺寸线，再点击另外一条垂直线，标出两条垂直线的距离尺寸线，双击该尺寸线，出现ConstraintDefinition 尺寸线定义对话框，直接在对话框内填入100，点击OK按钮。

5. 进入零件实体设计模式，建造立体模型。

双击模型树的Part1处，进入实体设计模式。

以后应注意这种模式转换，CATIA是大型CAD/CAM/CAE集成软件，在应用中的模式转换，工作台的切换频繁，设计者要清楚自己在哪个工作台工作。

6. 点击Pad拉伸图标，打开Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，点击OK 按钮，建成六棱柱实体。

7. 单击选中六棱柱实体的上底面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

8. 单击Circle 画圆图标，选中坐标原点，移动鼠标，再单击，画出任意大小的一个圆。

点击Constraint 尺寸限制图标，然后单击该圆，标出圆的直径尺寸线。

双击标注的尺寸线，出现Constraint Definition 尺寸线定义对话框，在Diameter栏内填上100mm。

9. 双击模型树的Part1处，回到零件实体设计模式，单击Pad拉伸图标，出现Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，然后点击OK 按钮，建成圆柱实体于六棱柱上。

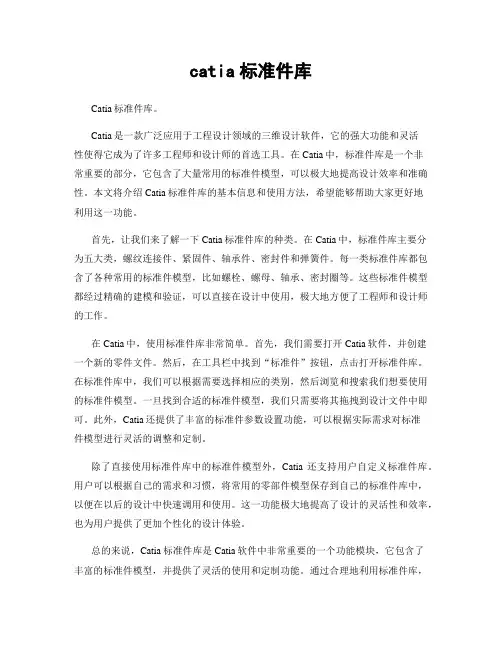

catia标准件库Catia标准件库。

Catia是一款广泛应用于工程设计领域的三维设计软件，它的强大功能和灵活性使得它成为了许多工程师和设计师的首选工具。

在Catia中，标准件库是一个非常重要的部分，它包含了大量常用的标准件模型，可以极大地提高设计效率和准确性。

本文将介绍Catia标准件库的基本信息和使用方法，希望能够帮助大家更好地利用这一功能。

首先，让我们来了解一下Catia标准件库的种类。

在Catia中，标准件库主要分为五大类，螺纹连接件、紧固件、轴承件、密封件和弹簧件。

每一类标准件库都包含了各种常用的标准件模型，比如螺栓、螺母、轴承、密封圈等。

这些标准件模型都经过精确的建模和验证，可以直接在设计中使用，极大地方便了工程师和设计师的工作。

在Catia中，使用标准件库非常简单。

首先，我们需要打开Catia软件，并创建一个新的零件文件。

然后，在工具栏中找到“标准件”按钮，点击打开标准件库。

在标准件库中，我们可以根据需要选择相应的类别，然后浏览和搜索我们想要使用的标准件模型。

一旦找到合适的标准件模型，我们只需要将其拖拽到设计文件中即可。

此外，Catia还提供了丰富的标准件参数设置功能，可以根据实际需求对标准件模型进行灵活的调整和定制。

除了直接使用标准件库中的标准件模型外，Catia还支持用户自定义标准件库。

用户可以根据自己的需求和习惯，将常用的零部件模型保存到自己的标准件库中，以便在以后的设计中快速调用和使用。

这一功能极大地提高了设计的灵活性和效率，也为用户提供了更加个性化的设计体验。

总的来说，Catia标准件库是Catia软件中非常重要的一个功能模块，它包含了丰富的标准件模型，并提供了灵活的使用和定制功能。

通过合理地利用标准件库，工程师和设计师可以极大地提高设计效率和准确性，从而更好地完成各种设计任务。

希望本文能够帮助大家更好地理解和使用Catia标准件库，为工程设计工作带来更多的便利和效益。

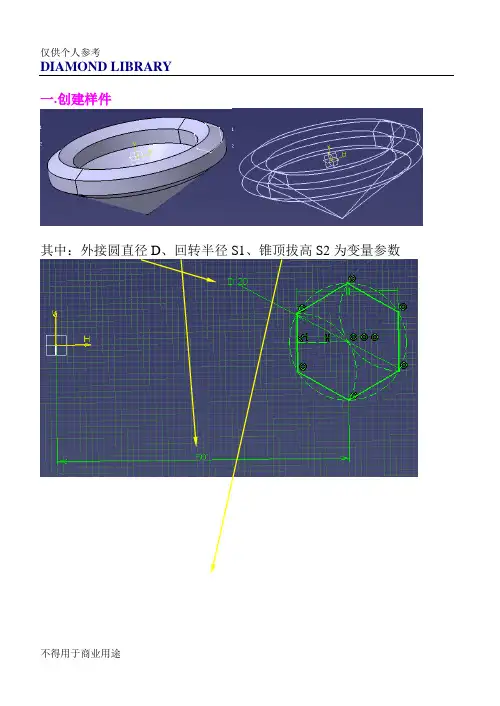

DIAMOND LIBRARY一.创建样件其中：外接圆直径D、回转半径S1、锥顶拔高S2为变量参数二.添加并设置参数S2三.添加数据库文件1.Create a Design Table：select “Create a design table with currentpara value”2.OK then enter “select Parameters to insert” window, choose D, S1,S2 outside3.OK then save save as a designtable excel file4.OK then select Edit table…into Designtable editorwith valuescourseDon’t forget save the partEnter Infrastructure->Catalog Editor to establish part catalog file“Add Part Family”with menu orderor with tool bar “Chapter”select Documentselect part filesave as catalog file四.如何从标准件库引用零件select Catalog Browser and open the catalog file saved beforewill show the dialogdouble click the PartFamily.2 will show the part figuredouble click the Part will insert the part into target Product component tree******The End******仅供个人参考仅供个人用于学习、研究；不得用于商业用途。

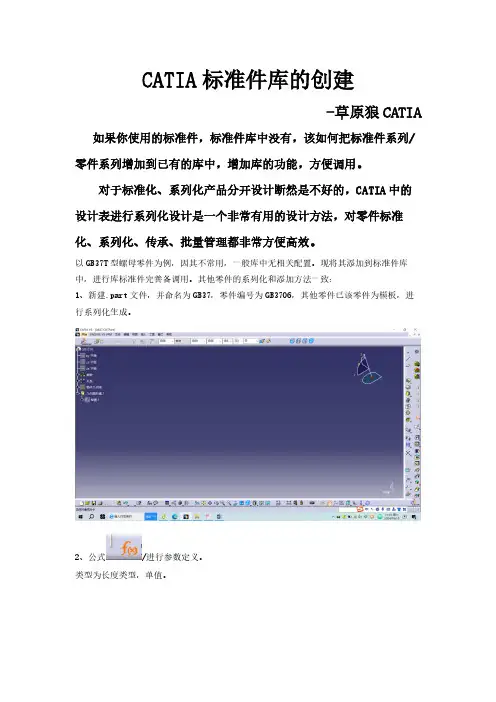

CATIA标准件库的创建-草原狼CATIA 如果你使用的标准件，标准件库中没有，该如何把标准件系列/零件系列增加到已有的库中，增加库的功能，方便调用。

对于标准化、系列化产品分开设计断然是不好的，CATIA中的设计表进行系列化设计是一个非常有用的设计方法，对零件标准化、系列化、传承、批量管理都非常方便高效。

以GB37T型螺母零件为例，因其不常用，一般库中无相关配置。

现将其添加到标准件库中，进行库标准件完善备调用。

其他零件的系列化和添加方法一致：1、新建.part文件，并命名为GB37，零件编号为GB3706，其他零件已该零件为模板，进行系列化生成。

2、公式/进行参数定义。

类型为长度类型，单值。

3、该零件有六个参数，需定义六个变量。

4、画零件草图，并进行参数应用。

尺寸值右键/偏移…/编辑公式/选择左侧的变量/确认。

5、零件设计完成后如下图。

理。

设计表/从预先存在的文件中创建设计表/确定/选择上一步创建的excel文件。

8、将零件中的参数和excel文件中的参数进行关联，关联完成后如下图。

9、配置完成后，如下图。

双击其中一行，零件自动进行参数调整。

零件系列化完成后，进行库零件添加。

1、新建catalog文件。

工作台/基础结构/目录编辑器，确定生成catalog文件。

2、保存，并定义库文件名。

3、添加章节并重命名。

4、双击章节，新建零件系列。

选择用设计表格设计零件系列文档。

5、确定，标准件系列生成完成。

预览一下，该系列下的零件就添加成功了。

6、系列图形预览。

7、添加完成后进行查看。

新建一个product 文件，点击，目录浏览找到新建的catalog 文件并运行，就可以在库里看见你创建的系列标准件啦。

本次分享到这里，祝大家学习进步。
