第三类防雷建筑物的防雷措施教学内容

第四节第三类防雷建筑物的防雷措施第条第三类防雷建筑物防直击雷的措施,宜采用装设在建筑物上的避雷网带或避雷针或由这两种混合组成的接闪器;避雷网带应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设;并应在整个屋面组成不大于20m×20m或24m×l6m的网格;平屋面的建筑物,当其宽度不大于20m时,可仅沿网边敷设一圈避雷带;第条每根引下线的冲击接地电阻不宜大于30Ω,但对本规范第条二款所规定的建筑物则不宜大于10Ω;其接地装置宜与电气设备等接地装置共用;防雷的接地装置宜与埋地金属管道相连;当不共用、不相连时,两者间在地中的距离不应小于2m;在共用接地装置与埋地金属管道相连的情况下,接地装置宜围绕建筑物敷设成环形接地体;第条建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置,并应符合本规范第条二、三、六款和下列的规定：一、利用基础内钢筋网作为接地体时,在周围地面以下距地面不小于,每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：S≥式中S──钢筋表面积总和m2;二、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时,接地体的规格尺寸不应小于表的规定;注：①当长度相同、截面面相同时,宜优先选用扁钢；②采用多根圆钢时,其敷设净距不小于直径的2倍；③利用闭合条形基础内的钢筋作接地体时可按本表校验;.除主筋外,可计入箍筋的表面积;第条当土壤电阻率ρ小于或等于300Ω·m时,在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下,防雷的接地装置可不计及接地电阻值,其接地体应符合本规范第条的规定,但其二、三款应改为在符合本规范第条规定的条件下及其三款3项所规定的钢筋表面积总和改为大于或等于;第条突出屋面的物体的保护方式应符合本规范第条的规定;第条砖烟囱、钢筋混凝土烟囱,宜在烟囱上装设避雷针或避雷环保护;多支避雷针应连接在闭合环上;当非金属烟囱无法采用单支或双支避雷针保护时,应在烟囱口装设环形避雷带,并应对称布置三支高出烟囱口不低于的避雷针;钢筋混凝土烟囱的钢筋应在其顶部和底部与引下线和贯通连接的金属爬梯相连;当符合本规范第条的要求时,宜利用钢筋作为引下线和接地装置,可不另设专用引下线;高度不超过40m的烟囱,可只设一根引下线,超过40m时应设两根引下线;可利用螺栓连接或焊接的一座金属爬梯作为两根引下线用;金属烟囱应作为接闪器和引下线;第条引下线不应少于两根,但周长不超过25m且高度不超过40m的建筑物可只设一根引下线;引下线应沿建筑物四周均匀或对称布置,其间距不应大于25m;当仅利用建筑物四周的钢柱或柱子钢筋作为引下线时,可按跨度设引下线,但引下线的平均间距不应大于25m;第条防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或线路的反击,应符合本规范第条的要求,但表达式、、相应改按下列表达式计算：当l x＜5R i时,S a3≥R i +当l x≥5 R i时,S a3≥R i+l x 第条防雷电波侵入的措施,应符合下列要求.一、对电缆进出线,应在进出端将电缆的金属外皮、钢管等与电气设备接地相连;当电缆转换为架空线时,应在转换处装设避雷器；避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω;二、对低压架空进出线,应在进出处装设避雷器并与绝缘子铁脚、金具连在一起接到电气.设备的接地装置上;当多回路架空进出线时,可仅在母线或总配电箱处装设一组避雷器或其它型式的过电压保护器,但绝缘子铁脚、金具仍应接到接地装置上;三、进出建筑物的架空金属管道,在进出处应就近接到防雷或电气设备的接地装置上或独自接地,其冲击接地电阻不宜大于30Ω;第条高度超过60m的建筑物,其防侧击和等电位的保护措施应符合本规范第条一、二、四款的规定,并应将60m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接;第五节其它防雷措施第条当一座防雷建筑物中兼有第一、二、三类防雷建筑物时,其防雷分类和防雷揩施宜符合下列规定：一、当第一类防雷建筑物的面积占建筑物总面积的30%及以上时,该建筑物宜确定为第一类防雷建筑物;二、当第一类防雷建筑物的面积占建筑物总面积的30%以下,且第二类防雷建筑物的面积占建筑物总面积的30%及以上时,或当这两类防雷建筑物的面积均小于建筑物总面积的30%,但其面积之和又大于30%时,该建筑物宜确定为第二类防雷建筑物;但对第一类防雷建筑物的防雷电感应和防雷电波侵入,应采取第一类防雷建筑物的保护措施;三、当第一、二类防雷建筑物的面积之和小于建筑物总面积的30%,且不可能遭直接雷击时,该建筑物可确定为第三类防雷建筑物；但对第一、二类防雷建筑物的防雷电感应和防雷电波侵入,应采取各自类别的保护措施；当可能遭直接雷击时,宜按各自类别采取防雷措施;第条当一座建筑物中仪有一部分为第一、二、三类防雷建筑物时,其防雷措施宜符合下列规定：一、当防雷建筑物可能遭直接雷击时,宜按各自类别采取防雷措施;二、当防雷建筑物不可能遭直接雷击时,可不采取防直击雷措施,可仅按各自类别采取防雷电感应和防雷电波侵入的措施;三、当防雷建筑物的面积占建筑物总面积的50%以上时,该建筑物宜按本规范第条的规定采取防雷措施;第条当采用接闪器保护建筑物、封闭气罐时,其外表面的2区爆炸危险环境可不在滚球法确定的保护范围内;第条固定在建筑物上的节日彩灯、航空障碍信号灯及其它用电设备的线路,应根据建筑物的重要性采取相应的防止雷电波侵入的措施;并应符合下列规定：一、无金属外壳或保护网罩的用电设备宜处在接闪器的保护范围内,不宜布置在避雷网之外,并不宜高出避雷网;二、从配电盘引出的线路宜穿钢管;钢管的一端宜与配电盘外壳相连；另一端宜与用电设备外壳、保护罩相连,并宜就近与屋顶防雷装置相连;当钢管因连接设备而中间断开时宜设跨接线;三、在配电盘内,宜在开关的电源侧与外壳之间装设过电压保护器;第条粮、棉及易燃物大量集中的露天堆场,宜采取防直击雷措施;当其年计算雷击次数大于或等于时,宜采用独立避雷针或架空避雷线防直击雷;独立避雷针和架空避雷线保护范围的滚球半径h r可取100m;在计算雷击次数时,建筑物的高度可按堆放物可能堆放的高度计算,其长度和宽度可按可能堆放面积的长度和宽度计算;第条在独立避雷针、架空避雷线网的支柱上严禁悬挂电话线、广播线、电视接收天线及低压架空线等;第四章防雷装置第一节接闪器第条避雷针宜采用圆钢或焊接钢管制成,其直径不应小于下列数值：针长1m以下：圆钢为12mm；钢管为20mm;针长1～2m.：圆钢为16mm；钢管为25mm;烟囱顶上的针：圆钢为20mm；钢管为40mm;第条避雷网和避雷带宜采用圆钢或扁钢,优先采用圆钢;圆钢直径不应小于8mm;扁钢截面不应小于48mm2其厚度不应小于4mm;当烟囱上采用避雷环时,其圆钢直径不应小于12mm;扁钢截面不应小于100mm2,其厚度不应小于4mm;第条架空避雷线和避雷网宜采用截面不小于35 mm2的镀锌钢绞线;第条除第一类防雷建筑物外,金属屋面的建筑物宜利用其屋面作为接闪器,并应符合下列要求：一、金属板之间采用搭接时,其搭接长度不应小于100mm；二、金属板下面无易燃物品时,其厚度不应小于；三、金属板下面有易燃物品时,其厚度,铁板不应小于4mm,铜板不应小于5mm,铝板不应小于7mm；.四、金属板无绝缘被覆层;注.薄的油漆保护层或厚沥青层或1mm厚聚氯乙烯层均不属于绝缘被覆层;第条除第一类防雷建筑物和本规范第条一款的规定外,屋顶上永久性金属物宜作为接闪器,但其各部件之间均应连成电气通路,并应符合下列规定：一、旗杆、栏杆、装饰物等,其尺寸应符合本规范第条和第条的规定;二、钢管、钢罐的璧厚不小于,但钢管、钢罐一旦被雷击穿,其介质对周围环境造成危险时,其壁厚不得小于4mm;注：利用屋顶建筑构件内铜筋作接闪器应符合本规范第条和第条的规定;第条除利用混凝土构件内钢筋作接闪器外,接闪器应热镀锌或涂漆;在腐蚀性较强的场所,尚应采取加大其截面或其它防腐措施;第条不得利用安装在接收无线电视广播的共用天线的杆顶上的接闪器保护建筑物;第二节引下线第条引下线宜采用圆钢或扁钢,宜优先采用圆钢,圆钢直径不应小于8mm;扁钢截面不应小于48mm2,其厚度不应小于4mm;当烟囱上的引下线采用圆钢时,其直径不应小于12mm；采用扁钢时,其截面不应小100mm2,厚度不应小于4mm;防腐措施应符合本规范第条的要求;注：利用建筑构件内钢筋作引下线应符合本规范第条和第条的规定;第条引下线应沿建筑物外墙明敷,并经最短路径接地；建筑艺术要求较高者可暗敷,但其圆钢直径不应小于10mm,扁钢截面不应小于80 mm2;第条建筑物的消防梯、钢柱等金属构件宜作为引下线,但其各部件之间均应连电气通路;第条采用多根引下线时,宜在各引下线上于距地面至之间装设断接卡;当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时,可不设断接卡,利用钢筋作引下线时应在室内外的适当地点设若干连接板,该连接板可供测量、接人工接地和作等电位连接用;当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时,应在每根引下线上于距地面不低于处设接地体连接板;采用埋于土壤中的人工接地体时应设断接卡,其上端应与连接板或钢柱焊接;连接板处宜有明显标志;第条在易受机械损坏和防人身接触的地方,地面上至地面下的一段接地线应采取暗敷或镀锌角钢、改性塑料管或橡胶管等保护设施;第三节接地装置第条埋于土壤中的人工垂直接地体宜采用角钢、钢管或圆钢；埋于土壤中的人工水平接地体宜采用扁钢或圆钢;圆钢直径不应小于10mm；扁钢截面不应小于100 mm2,其厚度不应小于4mm；角钢厚度不应小于4mm；钢管壁厚不应小于mm;在腐蚀性较强的土壤中,应采取热镀锌等防腐措施或加大截面;接地线应与水平接地体的截面相同;第条人工垂直接地体的长度宜为;人工垂直接地体间的距离及人工水平接地体间的距离宜为5m,当受地方限制时可适当减小;第条人工接地体在土壤中的埋设深度不应小于;接地体应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方;第条在高土壤电阻率地区,降低防直击雷接地装置接地电阻宜采用下列方法：一、采用多支线外引接地装置,外引长度不应大于有效长度,有效长度应符合本规范附录三的规定;二、接地体埋于较深的低电阻率土壤中;三、采用降阻剂;四、换土;第条防直击雷的人工接地体距建筑物出入口或人行道不应小于3m;当小于3m时应采取下列措施之一：一、水平接地体局部深埋不应小于1m；二、水平接地体局部应包绝缘物,可采用50～80mm厚的沥青层；三、采用沥青碎石地面或在接地体上面敷设50～80mm厚的沥青层,其宽度应超过接地体2m;第条埋在土壤中的接地装置,其连接应采用焊接,并在焊接处作防腐处理;第条接地装置工频接地电阻的计算应符合现行国家标准电力装置的接地设计规范的规定,其与冲击接地电阻的换算应符合本规范附录三的规定;第五章接闪器的选择和布置第一节接闪器选择第条接闪器应由下列的一种或多种组成：一、独立避雷针；二、架空避雷线或架空避雷网；三、直接装设在建筑物上的避雷针、避雷带或避雷网;第二节接闪器布置第条接闪器布置应符合表的规定;布置接闪器时,可单独或任意组合采用滚球法、避雷网;注：滚球法是以h r为半径的一个球体,沿需要防直击雷的部位滚动,当球体只触及接闪器包括被利用作为接闪器的金属物,或只触及接闪器和地面包括与大地接触并能承受雷击的金属物,而不触及需要保护的部位时,则该部分就得到接闪器的保护;滚球法确定接闪器保护范围应符合本规范附录四的规定;。

一类防雷建筑物二类防雷建筑物三类防雷建筑物防雷措施第一类防雷建筑物适用于具有较重要功能、重要材料、重要设备或对雷电引发事故后果要求特别高的建筑物，如高层住宅、办公楼、医院、学校、电信设施等。

这类建筑物主要考虑到人员、设备、材料和建筑的安全。

对于这类建筑物，需要安装接闪系统，在建筑物的顶部或附近设置接闪装置，通过导体将雷电引到接地系统中，保护建筑物内部电气设备和人员的安全。

此外，对于易受雷电影响的电气设备还需要进行防雷隔离和防护设计，确保设备的正常运行。

第二类防雷建筑物适用于具有重要功能、重要材料、重要设备或对雷电引发事故后果要求较高的建筑物，例如厂房、仓库、实验室等。

这类建筑物对于防雷的要求相对较低，重点是保护建筑物内部设备和人员的安全。

对于这类建筑物，需要安装避雷针和接地系统，将雷电引导到地下，防止其对建筑物内部设备和人员造成危害。

另外，要合理布置建筑内的电源线路、通讯线路和信号线路，保证其防雷能力。

对于易受雷击影响的设备，也需要进行防雷保护措施，如安装避雷器、避雷器排放线等。

第三类防雷建筑物适用于对雷电引发事故后果要求一般的一般功能建筑物，例如民用住宅、商场、仓库等。

这类建筑物的防雷要求相对较低，主要是为了保护人员的安全和建筑物的正常使用。

在这类建筑物中，主要采取的防雷措施是安装避雷针和接地系统，将雷电引导到地下，减少对建筑物和人员的危害。

此外，还需要对建筑物内的电气设备进行合理的布置和维护，确保其正常运行。

总之，不同类型的防雷建筑物有不同等级的防雷要求，采取的防雷措施也有所不同。

一类防雷建筑物需要安装接闪系统，并对电气设备进行防雷隔离和防护；二类防雷建筑物需要安装避雷针和接地系统，并合理布置设备的电源线路；三类防雷建筑物主要安装避雷针和接地系统，保护人员的安全和建筑物的正常运行。

通过合理的防雷建筑物设计和科学的防雷措施，可以最大限度地减少雷击造成的损失。

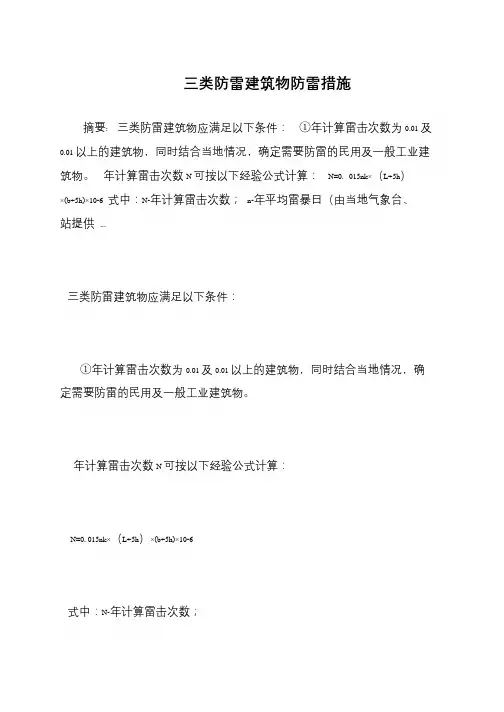

三类防雷建筑物防雷措施摘要: 三类防雷建筑物应满足以下条件：①年计算雷击次数为0.01 及0.01 以上的建筑物，同时结合当地情况，确定需要防雷的民用及一般工业建筑物。

年计算雷击次数N 可按以下经验公式计算：N=0. 015nk×（L+5h）×(b+5h)×10-6 式中：N-年计算雷击次数；n-年平均雷暴日（由当地气象台、站提供...三类防雷建筑物应满足以下条件：①年计算雷击次数为0.01 及0.01 以上的建筑物，同时结合当地情况，确定需要防雷的民用及一般工业建筑物。

年计算雷击次数N 可按以下经验公式计算：N=0. 015nk×（L+5h）×(b+5h)×10-6式中：N-年计算雷击次数；n-年平均雷暴日（由当地气象台、站提供）；L-建筑物的长度(m)；b-建筑物的宽度(m)；h-建筑物的高度(m)；k-校正系数。

一般情况下k 值取1；位于旷野孤立的建筑物，位于河边、湖边、山坡下、土山顶部、山谷风口、地下水露头处或山地中土壤电阻率较小处的各种建筑物以及特殊潮湿建筑物，k 值可取1.5～2。

②建筑群中高于其他建筑物的建筑物、处于建筑群边缘地带高度在20m 以上的民用及一般工业建筑物、建筑物上超过20m 的突出物体，均属三类防雷建筑物。

在雷电活动区，三类防雷建筑物的高度可由20m 降低到15m，而在少雷地区高度可放宽到25m。

③高度超过15m 的孤立的建筑物和烟囱、水塔等构筑物，在雷电活动较少的地区，高度可放宽到20m 以上。

④历史上雷害事故严重地区的建筑物或雷害事故较多的地区的较重要的建筑物。

(2)防雷措施。

①为防止直击雷，三类防雷建筑物一般在易受雷击部位装设避雷带或避雷针。

采用避雷带保护时，屋面上任何一点距避雷带应不大于10m。

采用避雷针保护时，单针的保护范围可按60°计算。

采用多针保护时，两针间距不宜大于30m，或满足下列要求：D≤15h式中：D-两针间距(m)；h-避雷针的有效高度（即突出建筑物的高度，m）。

三类防雷措施一、防雷措施之建筑物防雷建筑物防雷是指在建筑物或其他设施中采取一系列措施，以保护建筑物及其内部设备免受雷电的损害。

建筑物防雷主要包括以下三类防雷措施：1. 外部防雷措施外部防雷是指在建筑物外部采取的防雷措施，主要包括：安装避雷针、避雷网、接闪器等。

避雷针是一种高大的金属尖峰，通过将带电的雷电引向地下，减少雷电对建筑物的直接打击。

避雷网是一种金属网状结构，能够将雷电引向地下，起到防雷的作用。

接闪器是一种安装在建筑物顶部的金属装置，能够迅速将雷电引入地下，避免雷击。

2. 内部防雷措施内部防雷是指在建筑物内部采取的防雷措施，主要包括：接地保护、避雷带、避雷接口等。

接地保护是将建筑物内部的金属设备与地下的接地系统连接起来，使雷电能够顺利引入地下，避免对设备的损坏。

避雷带是一种安装在建筑物内部的金属带，能够将雷电引入地下，起到防雷的作用。

避雷接口是一种安装在建筑物内部设备上的接口，能够将雷电引入地下，保护设备不受雷击。

3. 电子设备防雷措施电子设备防雷是指在电子设备的设计和安装中采取的防雷措施，主要包括：安装避雷器、使用防雷插座、选择合适的设备等。

避雷器是一种安装在电子设备上的装置，能够将雷电引入地下，保护设备不受雷击。

防雷插座是一种带有防雷装置的插座，能够防止雷电对电子设备的损害。

选择合适的设备是指在购买电子设备时，要选择具有良好的防雷性能的设备，以减少雷击的风险。

二、防雷措施之人身防雷人身防雷是指在雷电天气下，采取一系列措施，保护人身安全，避免被雷电击中。

人身防雷主要包括以下三类防雷措施：1. 室内避雷室内避雷是指在雷电天气下，尽量待在室内，避免在室外活动。

室内是相对安全的地方，可以有效避免雷电的直接威胁。

但需注意避免靠窗户、电器等可能与室外相连的物体接触，以免电流通过物体传导进入室内。

2. 室外避雷室外避雷是指在雷电天气下，避免在露天场所停留或进行户外活动。

室外是雷电的直接攻击目标，容易发生雷击事故。

4.4第三类防雷建筑物的防雷措施4.4.1第三类防雷建筑物外部防雷的措施宜采用装设在建筑物上的接闪网、接闪带或接闪杆，也可采用由接闪网、接闪带或接闪杆混合组成的接闪器。

接闪网、接闪带应按本规范附录 B的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并应在整个屋面组成不大于20 m×20 m或 24 m ×16 m的网格；当建筑物高度超过 60 m时，首先应沿屋顶周边敷设接闪带，接闪带应设在外墙外表面或屋檐边垂直面上，也可设在外墙外表面或屋檐边垂直面外。

接闪器之间应互相连接。

4.4.2 突出屋面的物体的保护措施应符合本规范第 4.3.2条的规定。

4.4.3 专设引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不宜大于 25 m。

当建筑物的跨度较大，无法在跨距中间设引下线时，应在跨距两端设引下线并减小其他引下线的间距，专设引下线的平均间距不应大于 25 m。

4.4.4防雷装置的接地应与电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。

外部防雷装置的专设接地装置宜围绕建筑物敷设成环形接地体。

4.4.5建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线和接地装置，当其女儿墙以内的屋顶钢筋网以上的防水和混凝土层允许不保护时，宜利用屋顶钢筋网作为接闪器，以及当建筑物为多层建筑，其女儿墙压顶板内或檐口内有钢筋且周围除保安人员巡逻外通常无人停留时，宜利用女儿墙压顶板内或檐口内的钢筋作为接闪器，并应符合本规范第 4.3.5 条第2款、第3款、第6款的规定，同时应符合下列规定：1利用基础内钢筋网作为接地体时，在周围地面以下距地面不小于 0.5 m深，每根引下线所连接的钢筋表面积总和应按下式计算：(4.4.5)2 当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时，接地体的规格尺寸应按表 4.4.5的规定确定。

注：1当长度相同、截面相同时，宜选用扁钢；2采用多根圆钢时，其敷设净距不小于直径的 2倍；3利用闭合条形基础内的钢筋作接地体时可按本表校验，除主筋外，可计入箍筋的表面积。

三类防雷规范和要求
电气设备由于受到雷击的威胁，为了保护它们不受损坏，就必须要采取有效的防雷措施，因此，掌握防雷规范和要求就显得尤为重要。

一、普通建筑物的防雷规范和要求
1、在一般普通建筑物中，对所有电气设备和特定类型的电气系统，都要采取直接接地和使用抗雷击电器的防雷措施。

2、必须采取绝缘、屏蔽、隔离和接地防止由辐射、导引、故障接地和避雷针发出的雷电危害。

3、对建筑物的屋面、墙壁和结构构件等要采取护屏设施，以减少屋面、墙壁和结构构件受到的雷击的危害。

4、采取防雷措施时，必须采取现行的有关防雷规范，确保防雷的效果。

二、室外电气设施的防雷规范和要求
1、室外电气设备的设置必须尽可能采取护屏或屏蔽罩，以减少设备受到雷击的危害。

2、室外电气设施应在非雷区内设置，避开雷击危险区，以最大限度地减少设备受到雷击的危害。

- 1 -。

第四节第三类防雷建筑物的防雷措施第条第三类防雷建筑物防直击雷的措施，宜采用装设在建筑物上的避雷网(带)或避雷针或由这两种混合组成的接闪器。

避雷网(带)应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设。

并应在整个屋面组成不大于20m×20m或24m×l6m的网格。

平屋面的建筑物，当其宽度不大于20m时，可仅沿网边敷设一圈避雷带。

第条每根引下线的冲击接地电阻不宜大于30Ω，但对本规范第条二款所规定的建筑物则不宜大于10Ω。

其接地装置宜与电气设备等接地装置共用。

防雷的接地装置宜与埋地金属管道相连。

当不共用、不相连时，两者间在地中的距离不应小于2m。

在共用接地装置与埋地金属管道相连的情况下，接地装置宜围绕建筑物敷设成环形接地体。

第条建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置，并应符合本规范第条二、三、六款和下列的规定：一、利用基础内钢筋网作为接地体时，在周围地面以下距地面不小于，每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：S≥式中S──钢筋表面积总和(m2)。

二、当在建筑物周边的无钢筋的闭合条形混凝土基础内敷设人工基础接地体时，接地体的规格尺寸不应小于表的规定。

注：①当长度相同、截面面相同时，宜优先选用扁钢；②采用多根圆钢时，其敷设净距不小于直径的2倍；③利用闭合条形基础内的钢筋作接地体时可按本表校验。

.除主筋外，可计入箍筋的表面积。

第条当土壤电阻率ρ小于或等于300Ω·m时，在防雷的接地装置同其它接地装置和进出建筑物的管道相连的情况下，防雷的接地装置可不计及接地电阻值，其接地体应符合本规范第条的规定，但其二、三款应改为在符合本规范第条规定的条件下及其三款3项所规定的钢筋表面积总和改为大于或等于。

第条突出屋面的物体的保护方式应符合本规范第条的规定。

第条砖烟囱、钢筋混凝土烟囱，宜在烟囱上装设避雷针或避雷环保护。

多支避雷针应连接在闭合环上。

三类建筑防雷标准三类建筑防雷标准引言三类建筑是指高度和重要性介于一类和二类建筑之间的建筑物，这类建筑物的防雷要求和措施相对较低。

为了确保三类建筑物的防雷安全，制定了一套三类建筑防雷标准。

本文将详细介绍该标准的各项规定，包括建筑物防雷分类、防雷装置的要求和设置、引下线和接闪器的规格和设置等。

建筑物防雷分类根据建筑物的重要性、高度和所在地的雷电活动情况，将建筑物分为三类防雷建筑。

其中，三类防雷建筑是指高度不超过25米，且重要性较小的建筑物。

防雷装置的要求和设置1. 接闪器：三类建筑应设置避雷带或避雷针作为接闪器，接闪器的设置应符合规范要求。

2. 引下线：三类建筑应设置不少于两根引下线，引下线的间距和设置应符合规范要求。

3. 接地装置：三类建筑应设置接地装置，接地电阻应符合规范要求。

引下线和接闪器的规格和设置1. 引下线应采用直径不小于8mm的圆钢或直径不小于4mm的扁铁作为引下线，并应固定牢固。

2. 接闪器应采用直径不小于8mm的圆钢或直径不小于4mm的扁铁作为接闪器，并应固定牢固。

3. 引下线和接闪器的设置应符合规范要求，并应保证建筑物的美观和安全。

其他要求1. 三类建筑物的金属门窗、栏杆等金属构件应与防雷装置连接，以确保安全。

2. 三类建筑物的电气系统应采取相应的防雷措施，如安装电涌保护器等。

3. 三类建筑物的防雷装置应定期检查和维护，确保其正常运行。

总之，三类建筑物的防雷标准相对较低，但仍然需要采取必要的防雷措施，以确保建筑物的安全。

在实际应用中，应根据具体情况制定相应的防雷方案，并严格按照标准要求进行设计和施工。

同时，应加强防雷装置的维护和管理，确保其正常运行，保障人民生命财产安全。

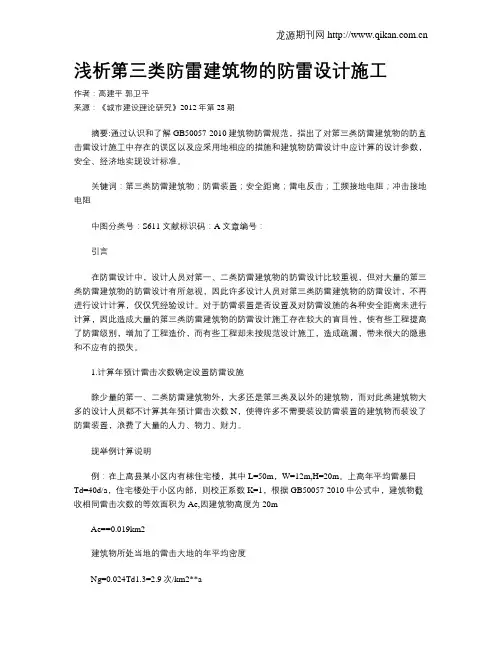

浅析第三类防雷建筑物的防雷设计施工作者：高建平郭卫平来源：《城市建设理论研究》2012年第28期摘要:通过认识和了解GB50057-2010建筑物防雷规范，指出了对第三类防雷建筑物的防直击雷设计施工中存在的误区以及应采用地相应的措施和建筑物防雷设计中应计算的设计参数，安全、经济地实现设计标准。

关键词：第三类防雷建筑物；防雷装置；安全距离；雷电反击；工频接地电阻；冲击接地电阻中图分类号：S611 文献标识码：A 文章编号：引言在防雷设计中，设计人员对第一、二类防雷建筑物的防雷设计比较重视，但对大量的第三类防雷建筑物的防雷设计有所忽视，因此许多设计人员对第三类防雷建筑物的防雷设计，不再进行设计计算，仅仅凭经验设计。

对于防雷装置是否设置及对防雷设施的各种安全距离未进行计算，因此造成大量的第三类防雷建筑物的防雷设计施工存在较大的盲目性，使有些工程提高了防雷级别，增加了工程造价，而有些工程却未按规范设计施工，造成疏漏，带来很大的隐患和不应有的损失。

1.计算年预计雷击次数确定设置防雷设施除少量的第一、二类防雷建筑物外，大多还是第三类及以外的建筑物，而对此类建筑物大多的设计人员都不计算其年预计雷击次数N，使得许多不需要装设防雷装置的建筑物而装设了防雷装置，浪费了大量的人力、物力、财力。

现举例计算说明例：在上高县某小区内有栋住宅楼，其中L=50m，W=12m,H=20m。

上高年平均雷暴日Td=40d/a，住宅楼处于小区内部，则校正系数K=1，根据GB50057-2010中公式中，建筑物截收相同雷击次数的等效面积为Ae,因建筑物高度为20mAe==0.019km2建筑物所处当地的雷击大地的年平均密度Ng=0.024Td1.3=2.9次/km2**a建筑物年预计雷击次数N=KNgAe=0.055次/a根据GB50057-94中第2.0.4条所示，N≥0.06才是第三类防雷建筑物且该住宅楼在小区楼群中，不是最高的，也不在小区的边缘地带。

八、防雷、接地及等电位联接措施1.建筑物防雷措施1）根据计算，本项目年预计雷击次数N<0.05次/a，且属于人员密集的公共建筑，按第三类防雷建筑物设计。

建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。

1）根据计算，本项目年预计雷击次数N>0.05次/a，且属于人员密集的公共建筑，按第二类防雷建筑物设计。

建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。

2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。

设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。

接闪带网格不大于20x20m（或24x16m）。

屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。

2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。

设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。

接闪带网格不大于10x10m（或12x8m）。

屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。

3）接地装置：利用桩、基础承台及基础底板内内主钢筋焊接联通作接地装置，接地电阻应不大于1欧。

4）安装于水平面上的水平明敷设接闪导体（热镀锌扁钢）和引下线固定支架的间距应不大于500mm。

4）安装于水平面上的水平明敷设接闪导体（热镀锌圆钢）和引下线固定支架的间距应不大于500mm。

5）引下线：利用柱及剪力墙内2根大于D16的主钢筋作为引下线，引下线间距不大于18m；构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋采用土建施工的绑扎法、螺丝、对焊或搭焊连接。

第三类建筑物防雷设计及施工要求摘要：雷电活动是一种破坏力极强的自然现象，世界各地每时每刻大约正有1800个雷电交作在进行中。

它们每秒钟约发出600次闪电，其中有100次袭击地球。

每年因雷电灾害造成的人员和财产损失巨大，因此雷电灾害已经成为联合国公布的自然界十种最严重的自然灾害之一。

雷电发生时，不仅在损坏建筑物的同时还威胁着我们群众的生命财产安全。

基于此，本文重点对第三类建筑物的防雷设计及施工要求进行分析。

关键词：第三类防雷设计施工建筑物引言随着社会化进程的脚步不断加快，中国建筑物数量和规模不断扩大，建筑物遭受到雷击的概率也随之增加。

建筑物内的电器种类也日趋增多，一旦电子设备和网络系统遭受雷击，将会造成严重的财产损失，大大增加建筑物防雷工程的难度。

在建筑物防雷设计中，设计员比较重视第一、二类建筑物的防雷设计，而针对第三类建筑物的防雷设计有所忽视，这也是造成大部分设计者对第三类防雷建筑进行防雷设计时没有重视起相关的计算，只是凭借自身经验进行设计。

对于是否设计安装防雷装置以及防雷设施的各种安全间距并没有进行计算，使得第三类防雷建筑物在设计和施工中存在很大的安全隐患。

随着雷电事故频发，雷击对建筑物的危害逐年加重，对防雷系统的安全性和可靠性水平有了更高的技术要求，所以把第三类建筑物的防雷设计和施工做好具有很重要的意义。

1.建筑物年预计雷击次数计算确定防雷分类除了少数的一类、二类防雷建筑物以外，我们常见的大部分建筑都是第三类及以外的建筑，在针对第三类建筑物进行防雷设计时，大多数设计员都忽略了对建筑物年预计雷击次数计算，使得不需要安装防雷装置的建筑物安装了防雷装置，造成了极大的浪费，并且还会增加雷电安全的隐患。

这里举例说明：列如，上海市某小区内有一幢住宅楼，其中L=75.5m，W=55.2m，H=30.2m,。

上海的年平均雷暴日T d=49.9d/a,则校正系数在一般情况下取1（K=1），根据GB50057-2010中的公式计算，建筑物截收相同雷击次数的等效面积为A e，因建筑物高度为30.2m＜100m。

作为一个生活在一个天气多变的国家，我们每个人都知道气候变化和气象灾害（如雷电、暴风雨等）对人们的生活和安全带来的巨大影响。

了解有关天气灾害的知识并采取必要的预防措施，十分必要。

在这里，我们将重点探讨如何预防雷击等天气灾害。

一、雷电预防措施1.室外避雷避雷针必须被安装在高耸建筑物，如教堂、高大的建筑等等上面。

如果您在室外发现了明显的雷云或闪电，立即离开高处，开放和没有保护的区域，到室内或车内等安全的地方。

2.室内避雷如果你家住在多灾多难区，比如说一个高楼，你一定要在家里的电线自动断路器或地线上安装保险盒或保险筒，这可以避免闪电导致损坏。

你也可以安装避雷器，防止电缆电缆等设备被雷击。

3.行为准则在雷电和暴雨来临前，你尽量不要在泳池、海边等地方活动。

避免接近高的树木或金属塔，特别是当天气情况难以预测时。

如果你在户外，立即尽可能离开开阔的区域，寻找安全的避难所。

二、暴风雨预防措施1.屋顶检查你需要检查你家或你所在单位的房顶，确保它足够结实，并修复漏水和损坏的地方。

确定房屋所有门窗的密封性是否良好，达到隔水和保暖的效果。

2.在室内保持安全当我们在室内时，我们需要关闭所有室外开口（例如窗户和门）并固定门。

在风暴中，你还需要确保你的房子的电力、煤气和水源是否被关闭或不受使用。

3.准备物资在暴风雨到来之前，你需要存储所需要的物资，在确保你的生命安全之后，你和你的家人可以在紧急情况下生存。

例如水、食物、备用电池、药品等，以便在可能断水断电的情况下，仍能保持一定程度的生活。

通过采取与恶劣天气相关的预防措施，可以彻底减少日常生活中不必要的风险和伤害。

每一个人都应该了解如何预防和处理自然灾害，保护自己和家人，避免重大灾害的发生。

建筑物的防雷措施
1筑的防分类
建筑物按其对防雷的要求可分为三类:
第一类建筑物;在建筑物中制造、使用或储存大量爆炸性物资的;在正常情况下容易形成爆炸性混合物，因电火花会发生爆炸，引起巨大破坏和人身伤亡的。

第二类建筑物:在正常情况下能形成爆炸性混合物，因电火花会发生爆炸但不致引起巨大破坏和人身伤亡的。

第三类建筑物;凡不属于第一类、第二类建筑物而又需要作防雷保护的。

例如，车间、民用建筑、水塔等都属此类。

2第三类建筑物的防雷措施
对电工初学者，我们只简单介绍第三类建筑物的防雷措施。

对直击雷的防护措施,一般来说，屋顶越尖的地方,越易遭受雷击,如房檐的四角、屋脊。

屋面遭受雷击的可能性极小。

所以对建筑物屋顶最易遭受雷击的部位，应装设避雷针或避雷带(网)，进行重点保护。

对第三类建筑物，避雷针(或避雷带、网)的接地电阻r≤30。

如为钢筋混凝土屋面，可利用其钢筋作为防雷装置，钢筋直径不得小于4mm。

每座建筑物至少有两根接地引下线。

第三类建筑物两根引下线间距离为30m~40m，引下线距墙面为15mm引下线支持卡之间距离为1.5m~2m,断接卡子距地面15m。

在进户线墙上安装保护间隙，或者将瓷瓶的铁角接地，接地电阻r≤20Ω。

允许与防护直击雷的接地装置连接在一起。

第三类建筑物(非金属屋顶)的防护措施示意图。

第三类防雷建筑物的防雷要求
第三类防雷建筑物是指普通建筑、民用建筑、工厂、仓库等非爆炸危险环境和易引雷环境的建筑物。

根据相关规范和标准，第三类防雷建筑物的防雷要求包括以下几个方面：
1. 选择合适的综合防雷措施：根据建筑物的特点和所处地域的雷电活动情况，采取合适的综合防雷措施，包括雷电定位、雷电预警、接闪、接地等。

2. 合理安装避雷设施：根据建筑物的结构形式和高度，合理选择和安装避雷设施，包括针对建筑物屋顶的避雷针、避雷带、避雷网等。

3. 合理布局导线系统：合理布局建筑物内部的导线系统，降低雷电入侵的可能性，减少雷电冲击的损害。

4. 确保接地装置的良好接地：接地装置是防雷的重要组成部分，要确保接地装置的良好接地，减少雷电对建筑物的损害。

5. 考虑保护建筑物周围的环境：除了保护建筑物本身，还要考虑保护建筑物周围的环境，避免雷电冲击对周围设施和人员造成危害。

6. 定期检查维护防雷设施：定期对防雷设施进行检查和维护，确保其正常工作和使用效果。

以上是第三类防雷建筑物的一些防雷要求，具体的防雷要求还需根据国家、地区的相关规范和标准进行具体分析和制定。

三类防雷规范和要求1 防雷工程科学要求防雷工程是利用物理学、电学、电子学和地理学等科学理论和技术，以确定雷暴产生的位置和判断雷暴发放电流的性质、强度及其对防护目标的威胁程度，并根据防雷的原理和方法，确定合理的防雷设计方案，最终实施防雷措施保护人命财产安全的工程技术。

第三类防雷规范要求表达出对抗下列领域的电气极端环境的安全要求：● 防雷熔断器/保险丝定义；● 防雷熔断器/保险丝使用环境要求；● 浪涌保护设备使用环境要求；● 浪涌保护设备安装方式；● 防雷屏蔽网络定义；● 防止电磁波干扰的措施；● 隔离/抑制/绝缘的定义；● 隔离/抑制/绝缘设备用于多种类型电气安全帐户；● 防雷互感器定义；● 防雷互感器使用环境要求；● 额定等级与最大流入允许值；● 电性能要求2 工程设计要求在工程设计中，应该根据雷暴对防护对象造成的威胁来考虑防雷措施。

有四个主要的设计要求：●防雷设计应充分考虑雷暴所携带的威胁，以确定有效的实施方案；●针对特殊的工作环境，应及时采取特殊的防雷措施；●重要系统设计应宜安装额定电流大于用电设备触发流断的抗雷装置；●针对供公司使用的电力设备，应结合有关电网防雷标准及标准要求，进行其防雷工作；3 建设实施要求针对防雷设计技术，在工程建设实施中，主要着重考虑以下几个方面：●安装电气设备时应符合技术要求；●应正确地组织电源系统对受攻击部件的绝缘保护；●应采用恒压恒功负荷的电力负荷模式；●应安装合适的防雷熔断器/保险丝及其它防雷装置；●电气设备的安装、调试、维护和技术改造应符合有关要求；●应采取其它有效的防雷措施，以确保电气设备的安全运行。

以上就是关于第三类防雷规范和要求的介绍，防雷工程是一项非常复杂的专业技术，本文介绍的只是其中的一小部分，要想正确实施防雷措施，应当结合实际情况，列出政府的相关法律规定及针对性的技术标准，以确保电气设备的安全放电及提高其防雷能力。
