齿轮表面热处理

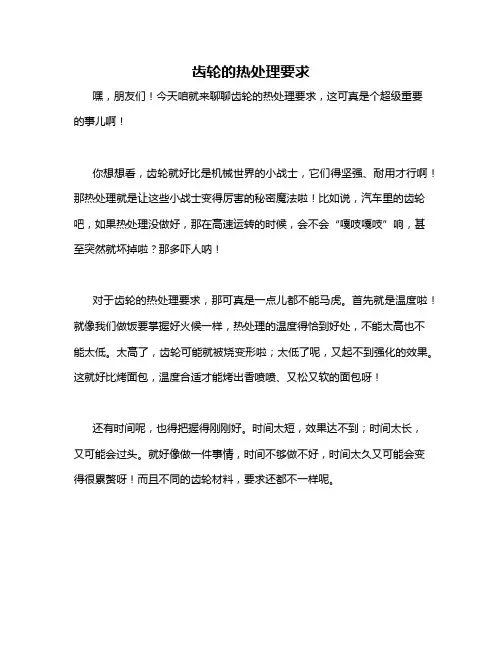

齿轮的热处理要求
嘿，朋友们！今天咱就来聊聊齿轮的热处理要求，这可真是个超级重要
的事儿啊！
你想想看，齿轮就好比是机械世界的小战士，它们得坚强、耐用才行啊！那热处理就是让这些小战士变得厉害的秘密魔法啦！比如说，汽车里的齿轮吧，如果热处理没做好，那在高速运转的时候，会不会“嘎吱嘎吱”响，甚至突然就坏掉啦？那多吓人呐！
对于齿轮的热处理要求，那可真是一点儿都不能马虎。

首先就是温度啦！就像我们做饭要掌握好火候一样，热处理的温度得恰到好处，不能太高也不能太低。

太高了，齿轮可能就被烧变形啦；太低了呢，又起不到强化的效果。

这就好比烤面包，温度合适才能烤出香喷喷、又松又软的面包呀！
还有时间呢，也得把握得刚刚好。

时间太短，效果达不到；时间太长，
又可能会过头。

就好像做一件事情，时间不够做不好，时间太久又可能会变得很累赘呀！而且不同的齿轮材料，要求还都不一样呢。

再说说冷却，这冷却速度的快慢也很关键呐！冷却太快，齿轮可能会变得很脆；冷却太慢，又可能达不到想要的硬度。

这不就像是跑步冲刺，一下子冲太快可能会摔倒，慢慢跑又拿不到好成绩一样嘛！
在实际操作中，热处理师傅们那可是要小心翼翼、全神贯注的。

他们就像是齿轮的超级英雄，要保证每一个齿轮都能经过完美的热处理。

他们得时刻关注着温度、时间和冷却等各种因素，稍有差错可不行啊！
总之，齿轮的热处理要求真的是至关重要啊！这关系到各种机械设备能不能正常运转，能不能长久使用。

我们可千万不能小瞧了它呀！大家一定要重视起来哟！。

齿轮热处理工艺流程齿轮热处理是制造过程中不可或缺的一环，旨在提高齿轮的耐磨性和强度，确保其在使用中的可靠性和寿命。

下面将介绍一种常见的齿轮热处理工艺流程。

首先，需要对齿轮进行预处理。

预处理的目的是去除齿轮表面的氧化物和油污等杂质，以保证后续的热处理效果。

常见的预处理方法包括溶剂清洗和热气蒸发等。

接下来，将齿轮置入高温炉中进行加热。

加热温度根据齿轮材料的不同来确定，常见的温度范围为800°C至1000°C。

在加热过程中，需要控制加热速度和保温时间，以确保齿轮均匀加热，避免产生过多的残余应力。

在加热结束后，需要进行淬火处理。

淬火是齿轮热处理工艺的关键步骤，它通过迅速冷却来改变齿轮的组织和性能。

常见的淬火介质有水、油和气体等，不同介质的选择将影响齿轮的硬度和韧性。

在淬火过程中，需要控制冷却速度，以避免产生过高的残余应力和变形。

淬火完成后，需要进行回火处理。

回火是为了减少由淬火过程中产生的脆性，提高齿轮的韧性和可靠性。

回火温度根据齿轮的要求来确定，一般在200°C至500°C之间进行。

回火时间需要根据齿轮的尺寸和材料来确定，一般在几小时至十几小时之间。

最后，进行除锈和加工后处理。

除锈是为了去除齿轮表面的氧化物和锈蚀物，以保证齿轮的表面质量。

加工后处理包括对齿轮进行排气和清洁等，以确保齿轮的精度和质量。

总之，齿轮热处理工艺流程包括预处理、加热、淬火、回火和后处理等步骤。

每个步骤都具有其特定的目的和要求，需要在严格的控制下进行。

只有合理地选择工艺参数和正确地操作，才能得到符合要求的齿轮产品。

齿轮常用材料及热处理
为了保证齿轮工作的可靠性，提高其使用寿命，齿轮的材料及其热处理应根据工作条件和材料的特点来选取。

对齿轮材料的基本要求是：应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。

常用的齿轮材料为各种牌号的优质碳素结构钢、合金结构钢、铸钢、铸铁和非金属材料等。

一般多采用锻件或轧制钢材。

当齿轮结构尺寸较大，轮坯不易锻造时，可采用铸钢；开式低速传动时，可采用灰铸铁或球墨铸铁、低速重载的齿轮易产生齿面塑性变形，轮齿也易折断，宜选用综合性能较好的钢材；高速齿轮易产生齿面点蚀，宜选用齿面硬度高的材料；受冲击载荷的齿轮，宜选用韧性好的材料。

对高速、轻载而又要求低噪声的齿轮传动，也可采用非金属材料、如夹布胶木、尼龙等。

常用的齿轮材料及其力学性能列于下表。

根据热处理后齿面硬度的不同，齿轮可分为软齿面齿轮（≤350HBS）和硬齿面齿轮（＞350HBS）。

一般要求的齿轮传动可采用软齿面齿轮。

为了减小胶合的可能性，并使配对的大小齿轮寿命相当，通常使小齿轮齿面硬度比大齿轮齿面硬度高出30～
50HBS。

对于高速、重载或重要的齿轮传动，可采用硬齿面齿轮组合，齿面硬度可大致相同。

常用齿轮材料及其力学性能。

齿轮材料及热处理常用的齿轮材料是各种牌号的优质碳素钢、合金结构钢、铸钢和铸铁等。

齿轮毛坯一般多采用锻件或轧制钢材，当齿轮较大(例如直径大于400～600mm)而轮坯不易锻造时，可采用铸钢;开式低速传动可采用灰铸铁;球墨铸铁有时可代替铸钢。

列出了常用的齿轮材料及其热处理后的硬度。

齿轮常用的热处理方法有以下几种：1.表面淬火一般用于中碳钢和中碳合金钢，例如45钢、40Cr等。

表面淬火后轮齿变形不大，可在不磨齿的情况下达到7级精度，齿面硬度可达52～56HRC。

由于齿面接触强度高，耐磨性好，而齿芯部未淬硬仍有较高的韧性，故能承受一定的冲击载荷。

表面淬火的方法有高频淬火和火焰淬火等。

2.渗碳淬火渗碳钢为含碳量0.15%～0.25%的低碳钢和低碳合金钢，例如20、20Cr等。

渗碳淬火后齿面硬度可达56～62HRC，齿面接触强度高、耐磨性好，而齿芯部仍保持有较高的韧性，常用于受冲击载荷的重要齿轮传动。

通常渗碳淬火后变形较大，需要磨齿。

3.调质调质一般用于中碳钢和中碳合金钢。

例如45、40Cr、35SiMn等。

调质处理后齿面硬度一般为220～260HBS。

因硬度不高，故可在热处理以后精切齿形，且在使用中易于跑合。

4.正火正火能消除内应力、细化晶粒、改善力学性能和切削性能。

机械强度要求不高的齿轮可用中碳钢正火处理。

大直径的齿轮可用铸钢正火处理。

5.渗氮渗氮是一种化学热处理。

渗氮后不再进行其他热处理，齿面硬度可达60～62 HRC。

因氮化处理温度低，齿的变形小，因此适用于难以磨齿的场合(例如内齿轮)。

氮化层一般不厚且较脆，故不宜用于有冲击的场合。

常用的渗氮钢为38CrMoAlA。

上述五种热处理中，调质和正火后的齿面硬度较低(HBS≤350)，为软齿面齿轮;其他三种的齿面硬度较高，为硬齿面齿轮。

软齿面工艺过程较简单，适用于一般传动。

当大小齿轮都是软齿面时，考虑到小齿轮齿根较薄，且受载次数较多，弯曲强度较低，一般应使小齿轮齿面硬度比大齿轮高20～50HBS。

齿轮常用材料及热处理
为了保证齿轮工作的可靠性，提高其使用寿命，齿轮的材料及其热处理应根据工作
条件和材料的特点来选取。

对齿轮材料的基本要求是：应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。

常用的齿轮材料为各种牌号的优质碳素结构钢、合金结构钢、铸钢、铸铁和非金属
材料等。

一般多采用锻件或轧制钢材。

当齿轮结构尺寸较大，轮坯不易锻造时，可采用铸钢；开式低速传动时，可采用灰铸铁或球墨铸铁、低速重载的齿轮易产生齿面塑性变形，轮齿也易折断，宜选用综合性能较好的钢材；高速齿轮易产生齿面点蚀，宜选用齿面硬度高的材料;受冲击载荷的齿轮，宜选用韧性好的材料。

对高速、轻载而又要求低噪声的齿轮传动，也可采用非金属材料、如夹布胶木、尼龙等。

常用的齿轮材料及其力学性能列于下表。

钢制齿轮的热处理方法主要有以下几种
•表面淬火
表面淬火常用于中碳钢和中碳合金钢，如45、40Cr钢等。

表面淬火后,
齿面硬度一般为 40〜55HRC特点是抗疲劳点蚀、抗胶合能力高。

耐磨性好；由于齿心部分未
淬硬，齿轮仍有足够的韧性，能承受不大的冲击载荷。

根据热处理后齿面硬度的不同，齿轮可分为软齿面齿轮(< 350HBS和硬齿面齿轮
(> 350HBS)。

一般要求的齿轮传动可采用软齿面齿轮。

为了减小胶合的可能性，并使配对的大小齿轮寿命相当，通常使小齿轮齿面硬度比大齿轮齿面硬度高岀30〜 50HBS。

对于高速、重载或重要的齿轮传动，可采用硬齿面齿轮组合，齿面硬度可大致相同。

硬齿面齿轮常用热处理方式概述硬齿面齿轮是一种常见的机械传动元件，用于传递动力和扭矩。

为了提高其硬度和耐磨性，常常需要进行热处理。

本文将介绍硬齿面齿轮常用的热处理方式，包括淬火、渗碳、氮化等。

1. 淬火（Quenching）淬火是一种通过快速冷却来改变材料的组织结构和性能的方法。

对于硬齿面齿轮来说，淬火可以提高其硬度和强度，增加其耐磨性和使用寿命。

淬火过程中，首先将齿轮加热至适当的温度，使其达到奥氏体组织。

然后迅速将其浸入冷却介质中，如水或油中，以快速降低温度。

这样可以使奥氏体转变为马氏体组织，并产生较高的硬度。

2. 渗碳（Carburizing）渗碳是一种通过在材料表面添加富含碳元素的材料层来增加表面硬度和耐磨性的方法。

对于硬齿面齿轮来说，渗碳可以提高其表面硬度，增加其抗磨损能力。

渗碳过程中，首先将齿轮放置在含有富含碳元素的固体、液体或气体环境中。

通过加热和保持一定时间，使碳元素渗透到齿轮表面，并与基体材料发生化学反应。

这样可以形成一层富含碳元素的淬火层，提高齿轮的硬度。

3. 氮化（Nitriding）氮化是一种通过在材料表面添加氮元素来提高硬度和耐磨性的方法。

对于硬齿面齿轮来说，氮化可以增加其表面硬度，改善其抗疲劳性能。

氮化过程中，首先将齿轮放置在富含氨气的环境中。

通过加热和保持一定时间，使氨气分解并释放出氮原子。

这些氮原子会渗透到齿轮表面，并与基体材料发生化学反应。

这样可以形成一层富含氮元素的淬火层，提高齿轮的硬度。

4. 碳氮共渗（Carbonitriding）碳氮共渗是一种通过在材料表面同时添加碳和氮元素来提高硬度和耐磨性的方法。

对于硬齿面齿轮来说，碳氮共渗可以增加其表面硬度，并改善其抗疲劳性能和韧性。

碳氮共渗过程中，首先将齿轮放置在含有富含碳和氮元素的固体、液体或气体环境中。

通过加热和保持一定时间，使碳和氮元素渗透到齿轮表面，并与基体材料发生化学反应。

这样可以形成一层富含碳和氮元素的淬火层，提高齿轮的硬度。

齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

在齿轮加工的过程中，常常会遇到热处理变形的问题，这会影响齿轮的精度和使用寿命。

如何在齿轮加工过程中消除热处理变形成为了重要的技术课题。

一、热处理工艺1. 热处理工艺的种类热处理工艺包括退火、正火、淬火和回火等。

这些工艺对齿轮的硬度、强度和耐磨性都会有不同程度的影响。

2. 热处理变形的原因在热处理过程中，齿轮会受到热膨胀和热应力的影响，从而产生变形。

特别是在淬火过程中，由于齿轮的不均匀冷却会导致变形更为严重。

二、消除热处理变形的工艺1. 预留余量在设计齿轮的尺寸时，可以适当增加一些余量，以便在热处理后进行修磨，从而达到消除变形的效果。

2. 低温回火在淬火后，将齿轮进行低温回火处理，可以有效减少热处理变形的产生。

低温回火可以消除淬火后的残余应力，使齿轮保持较好的形状精度。

3. 调整热处理工艺参数通过调整热处理工艺的温度、时间和速度等参数，可以减小热处理变形的影响。

选择合适的热处理工艺参数对消除变形至关重要。

4. 多次热处理在齿轮加工中，可以采用多次热处理的方法，即在不同阶段对齿轮进行热处理，这样可以减少每次热处理产生的变形量，使齿轮在每次热处理后都能保持尽可能好的形状。

5. 后加工在热处理后进行修磨和整形，可以消除一部分热处理变形，提高齿轮的精度和表面质量。

三、工艺控制1. 设计优化在齿轮的设计阶段，可以通过优化结构和材料选用等，减少热处理变形的产生。

合理的设计能够在一定程度上消除热处理变形。

2. 热处理设备的改进在热处理设备上进行改进，比如采用先进的淬火方式、控制工艺参数等，可以减小热处理变形的产生。

3. 质量控制加强对齿轮加工过程中的质量控制，确保每一道工序都符合要求，这也是避免热处理变形的重要手段。

消除热处理变形的工艺在齿轮加工中至关重要。

通过合理的热处理工艺和工艺控制，可以有效减少热处理变形的影响，提高齿轮的精度和使用寿命。

随着技术的发展，相信在未来会有更多的创新工艺出现，为消除热处理变形提供更多的解决方案。

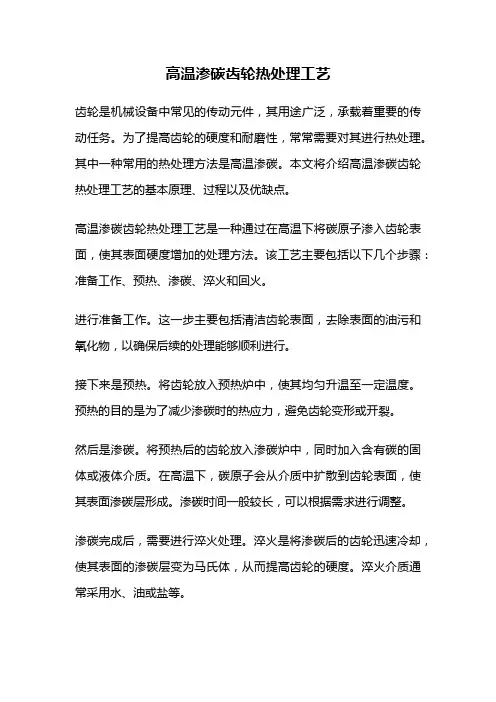

高温渗碳齿轮热处理工艺齿轮是机械设备中常见的传动元件，其用途广泛，承载着重要的传动任务。

为了提高齿轮的硬度和耐磨性，常常需要对其进行热处理。

其中一种常用的热处理方法是高温渗碳。

本文将介绍高温渗碳齿轮热处理工艺的基本原理、过程以及优缺点。

高温渗碳齿轮热处理工艺是一种通过在高温下将碳原子渗入齿轮表面，使其表面硬度增加的处理方法。

该工艺主要包括以下几个步骤：准备工作、预热、渗碳、淬火和回火。

进行准备工作。

这一步主要包括清洁齿轮表面，去除表面的油污和氧化物，以确保后续的处理能够顺利进行。

接下来是预热。

将齿轮放入预热炉中，使其均匀升温至一定温度。

预热的目的是为了减少渗碳时的热应力，避免齿轮变形或开裂。

然后是渗碳。

将预热后的齿轮放入渗碳炉中，同时加入含有碳的固体或液体介质。

在高温下，碳原子会从介质中扩散到齿轮表面，使其表面渗碳层形成。

渗碳时间一般较长，可以根据需求进行调整。

渗碳完成后，需要进行淬火处理。

淬火是将渗碳后的齿轮迅速冷却，使其表面的渗碳层变为马氏体，从而提高齿轮的硬度。

淬火介质通常采用水、油或盐等。

最后是回火。

齿轮经过淬火后，表面硬度较高，但同时也会变脆。

为了增加齿轮的韧性和韧度，需要进行回火处理。

回火温度和时间的选择需要根据具体情况进行调整，以保证齿轮的性能达到要求。

高温渗碳齿轮热处理工艺具有以下几个优点。

首先，可以有效提高齿轮的硬度和耐磨性，延长使用寿命。

其次，渗碳层与基体的结合牢固，不易脱落。

此外，该工艺适用于各种不同形状和尺寸的齿轮，具有较好的适应性。

然而，高温渗碳齿轮热处理工艺也存在一些不足之处。

首先，渗碳过程中需要较长的时间，增加了生产周期和成本。

其次，如果渗碳过程控制不当，可能会导致齿轮变形或开裂。

此外，渗碳层的厚度通常较薄，对于一些特殊要求的齿轮可能不适用。

高温渗碳齿轮热处理工艺是一种常用的齿轮热处理方法，通过在高温下使碳原子渗入齿轮表面，提高其硬度和耐磨性。

该工艺具有一定的优点，但也存在一些局限性。

齿轮的热处理工艺(一)齿轮的热处理工艺简介•齿轮是机械传动中常见的零件，广泛应用于各种机械设备中。

•为了提高齿轮的耐磨性和强度，需要进行热处理工艺的应用。

热处理工艺的重要性•热处理工艺可以改变齿轮的组织结构，使其具有更高的耐磨性和强度。

•合理的热处理工艺可以延长齿轮的使用寿命，提高设备的可靠性。

齿轮热处理工艺的步骤1.清洗：将齿轮放入清洗槽中，去除表面的杂质和油脂。

2.预热：将清洗干净的齿轮放入炉内，进行预热，使温度均匀分布。

3.加热：将预热好的齿轮放入高温炉中，使其达到适当的温度。

4.保温：保持齿轮在高温下一定的时间，使热处理效果得以实现。

5.冷却：将齿轮迅速放入冷却介质中，进行快速冷却，使其组织结构转变。

6.回火：对需要增加韧性的齿轮进行回火处理，使其达到合适的硬度和韧性。

常用的热处理工艺•灭火淬火工艺：通过迅速将齿轮放入水或油中进行快速冷却，使其获得硬度和韧性的提高。

•调质工艺：将齿轮在一定的温度下保持一段时间，然后进行空冷，使其获得适合的硬度和韧性。

•淬火加回火工艺：先采用灭火工艺获得较高的硬度，然后进行回火处理，提高齿轮的韧性。

热处理工艺的注意事项•控制好热处理的温度和时间，以免造成齿轮的过硬或过脆。

•注意选择合适的冷却介质，以获得理想的性能。

•进行热处理时，要防止齿轮表面出现氧化和变色。

结论•热处理工艺是提高齿轮性能的重要手段，可以有效延长齿轮的使用寿命。

•在应用热处理工艺时，需要注意工艺步骤和注意事项的合理操作，以获得理想的热处理效果。

以上就是关于齿轮的热处理工艺的相关内容，希望对你有所帮助！热处理工艺的优点•提高齿轮的硬度和强度，增加其耐磨性和抗疲劳性。

•改善齿轮的组织结构，纠正可能存在的缺陷和变形。

•增加齿轮的使用寿命，降低设备维修和更换的频率。

•提高齿轮传动的精度和效率，减少传动系统的噪音和振动。

热处理工艺的种类1.灭火淬火工艺：–水淬：迅速冷却，可获得较高的硬度，但容易引起变形和开裂。

齿轮常用表面处理及力学性能为了保证齿轮工作的可靠性，提高其使用寿命，齿轮的材料及其热处理应根据工作条件和材料的特点来选取。

对齿轮材料的基本要求是：应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。

常用的齿轮材料为各种牌号的优质碳素结构钢、合金结构钢、铸钢、铸铁和非金属材料等。

一般多采用锻件或轧制钢材。

当齿轮结构尺寸较大，轮坯不易锻造时，可采用铸钢；开式低速传动时，可采用灰铸铁或球墨铸铁、低速重载的齿轮易产生齿面塑性变形，轮齿也易折断，宜选用综合性能较好的钢材；高速齿轮易产生齿面点蚀，宜选用齿面硬度高的材料；受冲击载荷的齿轮，宜选用韧性好的材料。

对高速、轻载而又要求低噪声的齿轮传动，也可采用非金属材料、如夹布胶木、尼龙等。

常用的齿轮材料及其力学性能列表钢制齿轮的热处理方法主要有以下几种：●表面淬火表面淬火常用于中碳钢和中碳合金钢，如 45、 40Cr 钢等。

表面淬火后，齿面硬度一般为40～55HRC。

特点是抗疲劳点蚀、抗胶合能力高。

耐磨性好；由于齿心部分未淬硬，齿轮仍有足够的韧性，能承受不大的冲击载荷。

●渗碳淬火渗碳淬火常用于低碳钢和低碳含金钢，如 20、 20Cr 钢等。

渗碳淬火后齿面硬度可达56～62HRC，而齿轮心部仍保持较高的韧性，轮齿的抗弯强度和齿面接触强度高，耐磨性较好，常用于受冲击载荷的重要齿轮传动。

齿轮经渗碳淬火后，轮齿变形较大，应进行磨削加工。

●渗氮渗氮是一种表面化学热处理。

渗氮后不需要进行其他热处理，齿面硬度可达700～900HV。

由于渗氮处理后的齿轮硬度高，工艺温度低，变形小，故适用于内齿轮和难以磨削的齿轮，常用于含铅、钼、铝等合金元素的渗氮钢，如38CrMoAl等。

●调质调质一般用于中碳钢和中碳合金钥，如45、40Cr、35SiMn 钢等。

调质处理后齿面硬度一般为220～280HBS。

因硬度不高，轮齿精加工可在热处理后进行。

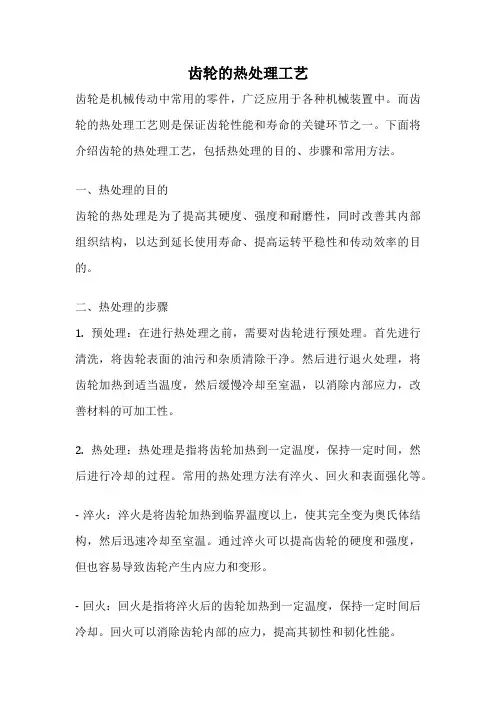

齿轮的热处理工艺齿轮是机械传动中常用的零件，广泛应用于各种机械装置中。

而齿轮的热处理工艺则是保证齿轮性能和寿命的关键环节之一。

下面将介绍齿轮的热处理工艺，包括热处理的目的、步骤和常用方法。

一、热处理的目的齿轮的热处理是为了提高其硬度、强度和耐磨性，同时改善其内部组织结构，以达到延长使用寿命、提高运转平稳性和传动效率的目的。

二、热处理的步骤1. 预处理：在进行热处理之前，需要对齿轮进行预处理。

首先进行清洗，将齿轮表面的油污和杂质清除干净。

然后进行退火处理，将齿轮加热到适当温度，然后缓慢冷却至室温，以消除内部应力，改善材料的可加工性。

2. 热处理：热处理是指将齿轮加热到一定温度，保持一定时间，然后进行冷却的过程。

常用的热处理方法有淬火、回火和表面强化等。

- 淬火：淬火是将齿轮加热到临界温度以上，使其完全变为奥氏体结构，然后迅速冷却至室温。

通过淬火可以提高齿轮的硬度和强度，但也容易导致齿轮产生内应力和变形。

- 回火：回火是指将淬火后的齿轮加热到一定温度，保持一定时间后冷却。

回火可以消除齿轮内部的应力，提高其韧性和韧化性能。

- 表面强化：表面强化是通过在齿轮表面形成一层高硬度的表面层，提高其耐磨性和疲劳强度。

常用的表面强化方法有渗碳、氮化和表面喷丸等。

3. 后处理：热处理后的齿轮还需要进行后处理。

首先进行清洗，将热处理过程中产生的氧化物和残留物清除干净。

然后进行涂层处理，以增强齿轮的耐腐蚀性能和润滑性能。

最后进行检验，检查齿轮的尺寸精度、硬度和表面质量等指标是否符合要求。

三、常用的热处理方法1. 淬火：在适当温度下加热齿轮，然后迅速冷却至室温，使其获得高硬度和强度。

2. 回火：将淬火后的齿轮加热到一定温度，保持一定时间后冷却，以消除内应力，提高其韧性和韧化性能。

3. 渗碳：将齿轮浸入含有碳源的气体或液体中，通过渗碳作用使齿轮表面富含碳元素，形成高碳含量的表面层，提高其硬度和耐磨性。

4. 氮化：将齿轮置于含氮气体环境中，通过氮化作用使齿轮表面富含氮元素，形成高氮含量的表面层，提高其硬度和耐磨性。

齿轮热处理
齿轮热处理是在特定的温度环境下，对齿轮表面进行热处理，以提高齿轮的物理和力学性能的一种处理方法。

它主要包括硬化、淬火、回火和正火等多种处理方式，以有效改善材料的硬度、强度、延性、疲劳性能、耐磨性和抗腐蚀性能。

齿轮热处理可以分为局部热处理和综合热处理。

局部热处理是指对部分齿轮面进行热处理以改变齿轮表面的组织，从而改变部分或全部材料的性能。

综合热处理则指不仅仅是表面热处理，而是对整个齿轮材料进行热处理，从而影响材料的内部组织。

硬化是齿轮热处理的一种，既可以在表面硬化，也可以综合硬化。

表面硬化主要使用气体燃烧、激光热处理、散热弹、激光诱导等多种方式，将齿轮表面层处理硬度提高，从而改善齿轮外形精度、疲劳强度、耐磨耗和使用寿命。

局部硬化处理也可以改善接合面和精加工部位的疲劳性能。

综合热处理可以分为淬火、正火和回火等几种方式。

淬火是将铁素体材料在较高温度环境中，可以使材料硬度更高，但延性会降低；正火可以使齿轮表面层硬度、强度和延性得到改善，但要求环境非常严格；回火是把淬火或正火的齿轮在低温环境下加热到一定温度，以稳定材料组织，改善物理力学性能和抗腐蚀性能。

齿轮热处理有利于改善齿轮物理和力学特性，提高齿轮耐磨性和抗腐蚀性，延长使用寿命，减少噪音，并有助于建立齿轮耐磨损、耐氧化和耐腐蚀性的技术规范。

因此，表面处理对齿轮的性能特性有着重要的作用，在设计和制造齿轮有重要的意义。

题目：20crmnti 齿轮热处理一、20crmnti 齿轮的特性和用途20crmnti 钢是一种具有优良机械性能和热处理性能的中碳合金结构钢，常用于制造重载齿轮、轴、连杆、轴承和齿条等零部件。

其主要特点包括高强度、高硬度、耐磨性好、疲劳强度高、具有一定的韧性和可塑性等。

在重载、高速、高温和频繁启动等要求苛刻的工作条件下，20crmnti 齿轮表现出色，被广泛应用于工程机械、汽车、船舶、轨道交通等领域。

二、20crmnti 齿轮热处理工艺热处理是指通过控制材料的加热、保温和冷却等过程，改变材料的组织结构和性能。

对于20crmnti 钢制造的齿轮来说，合理的热处理工艺对其性能和使用寿命起着至关重要的作用。

一般的20crmnti 齿轮热处理工艺包括淬火和回火两个主要过程。

1. 淬火淬火是热处理的重要工艺环节之一。

通过高温加热至奥氏体区，然后迅速冷却至马氏体区，以获得高硬度和高强度的组织结构。

对于20crmnti 齿轮来说，淬火工艺的温度、保温时间和冷却介质的选择都会对最终的性能产生重要影响。

合理的淬火工艺能够使齿轮表面获得较高的硬度，提高其耐磨性和疲劳强度，同时保持一定的韧性。

2. 回火回火是淬火后的齿轮进行的第二次热处理工艺。

通过对淬火后的齿轮进行中温加热一段时间，然后再空冷或油冷，以调整其组织结构和性能。

合理的回火工艺能够降低淬火时产生的残余应力，提高齿轮的韧性和塑性，使其在工作过程中不易产生变形和开裂。

三、20crmnti 齿轮热处理的注意事项在进行20crmnti 齿轮热处理时，需要注意以下几点：1. 温度控制：热处理温度是影响齿轮性能的重要因素，需严格控制在设计要求的范围之内。

2. 冷却介质选择：不同的冷却介质会对齿轮的硬度和残余应力产生影响，需要根据具体情况选择合适的冷却介质。

3. 工艺参数优化：包括加热温度、保温时间、冷却速度等工艺参数需要根据齿轮的实际情况进行优化调整。

4. 试样取样：进行热处理前需要取样进行试验，以确定最佳的热处理工艺。

1 齿轮热处理概述众所周知，齿轮是机械设备中关键的零部件，它广泛的用于汽车、飞机、坦克、轮船等工业领域.它具有传动准确、结构紧凑使用寿命长等优点。

齿轮传动是近代机器中最常见的一种机械振动是传递机械动力和运动的一种重要形式、是机械产品重要基础零件。

它与带、链、摩擦、液压等机械相比具有功率范围大，传动效率高、圆周速度高、传动比准确、使用寿命长、尺寸结构小等一系列优点。

因此它已成为许多机械产品不可缺少的传动部件，也是机器中所占比例最大的传动形式。

由于齿轮在工业发展中的突出地位，使齿轮被公认为工业化的一种象征。

得益于近年来汽车、风电、核电行业的拉动，汽车齿轮加工机床、大规格齿轮加工机床的需求增长十分耀眼。

据了解，随着齿轮加工机床需求的增加，近年来涉及齿轮加工机床制造的企业也日益增多。

无论是传统的汽车、船舶、航空航天、军工等行业,还是近年来新兴的高铁、铁路、电子等行业，都对机床工具行业的快速发展提出了紧迫需求，对齿轮加工机床制造商提出了新的要求.据权威部门预测2012 年将达到200 万吨。

但我国齿轮的质量与其他发达国家的同类产品相较还是具有一定的差距，主要表现在齿轮的平均使用寿命、单位产品能耗、生产率这几方面上。

本设计是在课堂学习热处理知识后的探索和尝试，其内容讨论如何设计齿轮的热处理工艺,重点是制定合理的热处理规程，并按此设计齿轮的热处理方法.齿轮是机械工业中应用最广泛的重要零件之一。

其主要作用是传递动力,改变运动速度和方向.是主要零件。

其服役条件如下:（1)齿轮工作时，通过齿面的接触来传递动力.两齿轮在相对运动过程中，既有滚动，又有滑动.因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。

在齿根部位受到很大的弯曲应力作用；⑵高速齿轮在运转过程中的过载产生振动,承受一定的冲击力或过载；⑶在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。

因此，齿轮的表面有高的硬度和耐磨性，高接触疲劳强度,有较高的齿根抗弯强度，高的心部抗冲击能力。

齿轮热处理工艺流程
齿轮热处理工艺流程是指对齿轮进行加热、保温、冷却等一系列工艺处理，以改善其物理性能和机械性能的过程。

一般来说，齿轮热处理工艺流程包括以下步骤：
1. 预处理：齿轮在进入热处理前需要进行清洗、拆卸和去毛刺等预处理工作，以便于更好地进入加热工艺。

2. 加热：将齿轮放入加热设备中进行加热处理，通常采用气体或者电加热方式。

加热温度和时间根据齿轮的材料和大小来确定。

3. 保温：在齿轮达到所需的加热温度后，需要进行一段时间的保温处理，使其温度均匀分布，达到最佳的组织结构。

4. 冷却：对于齿轮的不同部位，需要采用不同的冷却方式，一般包括水淬、油淬、风淬等方法。

冷却速度的快慢也会影响齿轮的物理性能和机械性能。

5. 温度控制和回火：完成冷却后，需要对齿轮进行温度控制和回火，以进一步调整其组织结构和性能。

6. 后处理：对于经过热处理的齿轮，需要进行磨削、抛光和检测等后处理工作，以确保其质量和精度。

总之，齿轮热处理工艺流程是一个相对复杂的过程，需要根据齿轮的具体情况进行不同的处理方式和参数控制，以达到最佳的效果。

- 1 -。

齿轮热处理工艺流程
《齿轮热处理工艺流程》
齿轮热处理是指将齿轮零件置于一定的温度范围内，并在一定速度下进行加热、保温和冷却处理，以改善齿轮零件的机械性能和耐磨性。

下面是典型的齿轮热处理工艺流程：
1. 预处理：齿轮零件在进行热处理之前需要进行去除表面氧化层和油脂的清洁处理。

这样能够确保齿轮在热处理过程中能够得到均匀的加热和冷却。

2. 加热：齿轮零件在加热炉内进行加热处理，根据不同的材质和规格，温度和时间会有所不同。

在加热过程中，齿轮零件会逐渐达到相应的变形温度，从而改善金相组织结构，提高硬度和强度。

3. 保温：经过加热后的齿轮零件需要在一定的保温温度下停留一定的时间，以使组织结构更加均匀。

通过保温处理，可以消除应力和改善材料的机械性能。

4. 冷却：经过保温处理后的齿轮零件需要进行冷却处理，使其迅速冷却到室温。

通过合理的冷却速度，可以使齿轮零件的组织结构达到最理想的状态，提高其机械性能。

5. 退火处理（可选）：在齿轮零件经过淬火处理后，还可以对其进行一定的退火处理。

退火处理可以改善组织结构，减少残余应力，进一步提高齿轮零件的韧性和耐磨性。

通过上述工艺流程，齿轮零件可以得到理想的金相组织结构和机械性能，从而保证其在使用过程中的稳定性和可靠性。

这些工艺流程不仅适用于新制造的齿轮零件，也同样适用于修复和再制造的齿轮零件。

齿轮轴的热处理工艺
齿轮轴的热处理工艺通常包括以下步骤：
1. 预热：将齿轮轴放入炉中，先进行预热。

目的是使齿轮轴温度均匀，避免温度梯度对材料的影响。

2. 淬火：将齿轮轴置于淬火剂（如水、油、盐水等中），以快速冷却的方式进行淬火处理。

这一步会使齿轮轴的表面硬度变得非常高，但也会导致齿轮轴内部产生应力。

3. 回火：为了减轻淬火对齿轮轴应力的影响，需要进行回火处理。

在回火过程中，齿轮轴需要在较低的温度下进行加热，使其内部的应力逐渐释放，同时部分硬度也得到减弱。

4. 遂次淬火回火：如果需要使齿轮轴的性能更加优良，还可以进行遂次淬火回火处理，即多次进行淬火回火循环处理，以实现更精确的硬度和应力控制。

在齿轮轴的热处理中，控制好淬火、回火温度以及时间等参数非常重要，因为这些因素会直接影响到齿轮轴的性能和质量。
