矩形顶管工艺

（7）顶管法出入口施工
顶管采用土压平衡式矩形顶管机顶进施工的工艺，即在道路两侧内分别设立顶管工作井及接受井，作为一段顶管的起点和终点，然后借助千斤顶的推力，把工具管（即顶管掘进机）以及紧随其后的若干预制矩形管节从工作井顶出，并穿越土层一直顶进到接收井。

详见图3-1-28。

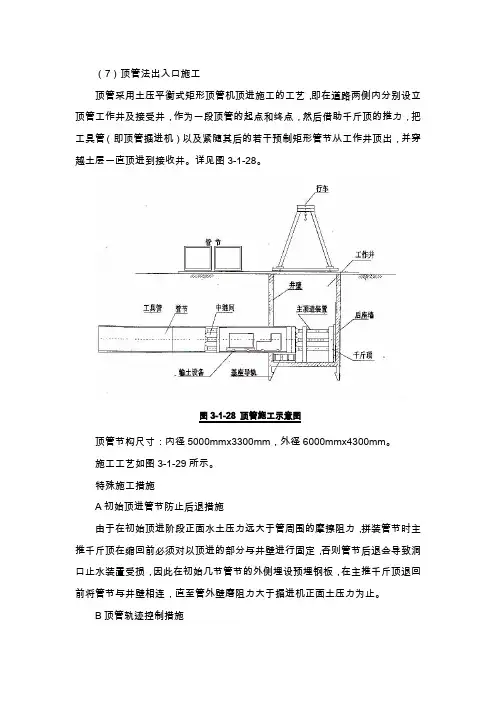

图3-1-28 顶管施工示意图
顶管节构尺寸：内径5000mmx3300mm，外径6000mmx4300mm。

施工工艺如图3-1-29所示。

特殊施工措施
A初始顶进管节防止后退措施
由于在初始顶进阶段正面水土压力远大于管周围的摩擦阻力，拼装管节时主推千斤顶在缩回前必须对以顶进的部分与井壁进行固定，否则管节后退会导致洞口止水装臵受损，因此在初始几节管节的外侧埋设预埋钢板，在主推千斤顶退回前将管节与井壁相连，直至管外壁磨阻力大于掘进机正面土压力为止。

B顶管轨迹控制措施
初期顶进顶管机头先行入土，应均匀出土，控制好初始偏差，并及时调整后
座千斤顶合力中心来控制初始偏差，确保机头初始状态稳定和轴线顺直。

由于推进距离短，需尽早调整好参数，结合地面沉降数据，调整出土速度，控制好正面土压，确保地面沉降量控制在+10mm～-30mm之间。

C顶管控制地面沉降的预防措施
a同时为保证地面沉降,应严格控制顶进速度,采用间隔施工的方式以缓解浅覆土的影响。

b顶管结束后，为防止隧道上浮,根据顶进情况在隧道内进行一定的加载措施,同时通过注浆孔对管道外壁补浆，选用1：1的水泥浆液，根据不同的水土压力确定注浆压力，加固通道外土体，消除对通道今后使用过程中产生不均匀沉降的影响。

大断面土压平衡式矩形顶管施工工法一、前言大断面土压平衡式矩形顶管施工工法，是一种适用于城市地下管线布置密集以及复杂环境条件下进行地下工程施工的先进工法。

该工法以土压平衡作为主要原理，通过在地下挖掘时采用泥水平衡来维持土层稳定，减小地表沉降和地下管线的损坏的风险。

大断面土压平衡式矩形顶管施工工法在工程实践中被广泛应用，并取得了良好的效果。

二、工法特点大断面土压平衡式矩形顶管施工工法具有以下特点：1. 施工安全可靠：采用土压平衡原理，减小了地表沉降风险和地下管线的损坏风险，保证了施工过程的安全性和稳定性。

2. 施工效率高：工法采用机械化施工方式，可以大幅提高施工效率和工期控制，减少施工对周边环境的影响。

3. 适应性强：可以适应复杂的地质条件和管线布置要求，例如弱土层、稀疏石层和软弱岩层等。

4. 环境友好：减少挖掘和回填土量，降低环境污染和资源消耗，符合可持续发展的要求。

三、适应范围大断面土压平衡式矩形顶管施工工法适用于以下情况：1. 城市地下管线布置密集，如排水管、给水管、燃气管等。

2. 地下水位较高，存在较大的地下水压力。

3. 施工地质条件复杂，如弱土层、稀疏石层和软弱岩层等。

4. 施工现场空间有限，不适合采用传统开挖方法。

四、工艺原理大断面土压平衡式矩形顶管施工工法的基本原理是通过控制地下挖掘时的泥水平衡，维持土层的稳定性，以实现大断面矩形顶管的施工。

其具体施工工艺包括以下几个阶段：1. 地下挖掘：先在施工现场进行开挖，形成顶管隧道。

2. 填充泥浆：根据实际地质情况，通过泵送泥浆填充顶管周围的土层，维持土压平衡。

3. 顶管推进：采用专用推进装置，将顶管逐渐推进至设定位置，同时进行填充泥浆以维持土压平衡。

4. 腐蚀土层：在推进顶管的过程中，通过泵注腐蚀液体处理土层，加速土层溶解和排除。

5. 顶管连接：当顶管推进到目标位置后，进行顶管的连接和密封处理。

6. 回填土层：完成顶管连接后，进行回填土层的施工，形成地表的恢复。

矩形顶管施工方案1. 引言矩形顶管是一种常用的地下管线施工方式，它能够有效地解决城市地下管线布设难题。

本文将介绍矩形顶管施工的基本原理、工艺流程以及施工注意事项。

2. 矩形顶管施工原理矩形顶管施工原理主要基于开挖、顶管安装和回填三个步骤。

具体步骤如下：2.1 开挖在矩形顶管施工前，首先需要进行地面开挖。

开挖时，需要根据设计要求确定开挖的尺寸和深度。

开挖过程中，应注意保证工作面的平整和垂直度，避免对周边环境、设施造成不必要的影响。

2.2 顶管安装开挖完成后，开始进行顶管的安装。

顶管的安装分为两个步骤：顶管的吊装和顶管的安装定位。

2.2.1 顶管吊装顶管吊装需要使用吊车等设备将顶管吊起，并进行水平和垂直的调整，确保顶管的安装位置准确。

2.2.2 顶管安装定位在顶管吊装完成后，需要进行顶管的安装定位工作。

具体步骤包括：•安装支撑和导向框架；•检查顶管的水平度和垂直度；•调整顶管的位置，使其与设计要求相符。

2.3 回填顶管安装完成后，进行回填工作。

回填时，应注意以下几点：•使用合适的材料进行回填，保证回填质量；•回填过程中要注意填充均匀，避免造成顶管的变形；•回填时要注意控制回填的压力，避免对顶管造成过大的压力。

3. 矩形顶管施工流程矩形顶管施工流程主要包括以下几个步骤：1.确定施工区域和尺寸；2.进行顶管施工方案设计；3.开展开挖工作；4.进行顶管的吊装；5.安装支撑和导向框架；6.调整顶管的水平度和垂直度；7.进行顶管的安装定位；8.进行回填工作；9.进行管道连接和测试；10.完成矩形顶管施工。

4. 矩形顶管施工注意事项在矩形顶管施工过程中，需要注意以下事项：•严格按照设计要求进行施工，确保施工质量；•严格遵守相关的安全规范，采取必要的安全措施；•定期检查施工设备的使用状况，确保施工的顺利进行；•注意控制开挖和回填的速度，避免地面塌陷和顶管变形。

5. 总结矩形顶管施工是一项重要的地下管线施工方式，它能够解决城市地下管线布设难题。

目录一、编制依据及说明....................................................................................... 错误!未指定书签。

1.1 编制依据............................... 错误!未指定书签。

1.2 编制说明............................... 错误!未指定书签。

二、工程概况................................................................................................... 错误!未指定书签。

2.1 地理位置及周边环境..................... 错误!未指定书签。

2.2 工程简介............................... 错误!未指定书签。

2.3 工程地质及水文地质..................... 错误!未指定书签。

2.3.1 工程地质................................................................................. 错误!未指定书签。

2.3.2 水文地质................................................................................. 错误!未指定书签。

三、施工计划................................................................................................... 错误!未指定书签。

3.1 工期计划............................... 错误!未指定书签。

矩形顶管管节生产技术施工工法一、前言矩形顶管管节生产技术施工工法是一种用于顶管施工的方法，能够在不开挖地面的情况下完成管道的铺设和安装。

该工法通过特殊的机械设备，将矩形的顶管管节一节一节地推进地下，完成管道的铺设工作。

本文将详细介绍矩形顶管管节生产技术施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点矩形顶管管节生产技术施工工法具有以下特点：1. 绿色环保：该工法无需开挖地面，减少土地破坏和环境污染。

2. 施工速度快：由于采用机械设备推进，施工速度快，大大提高了工作效率。

3. 施工质量高：矩形顶管管节具备优良的密封性和承载能力，能够确保管道的可靠性和耐久性。

4. 适应性强：适用于各种不同的地质条件和管道形状要求。

5. 经济实用：相比传统的开挖施工，矩形顶管管节生产技术施工工法更加经济实用，节约了人力、物力和时间成本。

三、适应范围矩形顶管管节生产技术施工工法适用于以下情况：1. 基础设施建设：适用于城市地下给排水、燃气、通讯、电力等基础设施的铺设工程。

2. 隧道施工：适用于地下隧道的施工，如地铁、隧道等。

四、工艺原理矩形顶管管节生产技术施工工法的实际工程与施工工法之间的联系以及采取的技术措施如下：1. 设计和测量：根据工程设计要求，确定顶管管节的尺寸、材料和布置方式，并进行现场测量确定施工参数。

2. 地质勘察：通过地质勘察确定地下的土质、岩石情况，针对不同地质条件采取相应的预防和处理措施。

3. 顶管管节生产：根据设计要求，将矩形顶管管节进行生产和质量检测，确保管道的强度和密封性。

4. 施工前准备：清理工程现场，布置施工用地，搭建起临时工地和办公场所，并对施工人员进行安全培训和技术指导。

5. 顶管施工：使用专门的推进机械将顶管管节逐一推进到地下，完成管道的铺设和安装。

6. 管道连接和固定：对顶管管节进行连接，采取密封措施确保管道的连续和不漏水，并进行固定以提高承载能力。

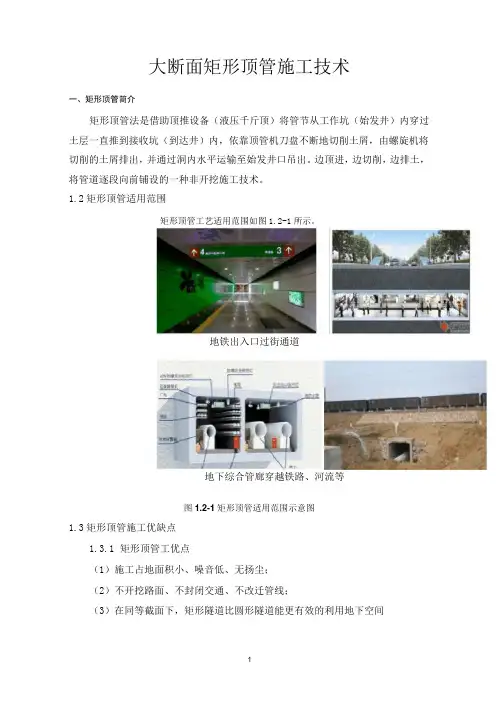

大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。

边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。

1.2 矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。

地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点1.3.1 矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间；（4）施工对周围土体扰动小，能有效控制地面和管线沉降；1.3.2 矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm，，施工中有可能会遇到顶管机无法排出的较大孤石。

在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。

二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。

2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。

考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。

刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。

2.2 驱动系统(1)驱动形式：变频驱动；(2)速度：0～1.16 rpm，无级变速；(3)最大理论扭矩：1444kN·m（单个刀盘）(4)驱动功率：30kw×6×6（6组）2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。

综合管廊土压平衡式矩形顶管施工工法综合管廊土压平衡式矩形顶管施工工法一、前言随着城市建设的不断发展，地下管线的建设和维护成为一个重要的任务。

综合管廊是一种用于集中埋设多条地下管线的工程技术，能够有效解决地下管线交叉冲突、维护难等问题。

综合管廊土压平衡式矩形顶管施工工法是一种常用的施工方法，本文将对该工法进行详细介绍。

二、工法特点综合管廊土压平衡式矩形顶管施工工法具有以下几个特点：1. 对地表影响小：由于顶管施工是在地下进行的，因此对地表的影响很小，能够最大程度地减少对周围环境的干扰。

2. 施工速度快：该工法采用机械化作业，施工速度快，能够有效节约时间和人力成本。

3. 施工精度高：通过精确控制顶管的位置和倾斜角度，能够确保管道的安全运行和正常使用。

4. 适应性强：该工法适用于各种地质条件和管径规格，能够满足不同项目的需求。

三、适应范围综合管廊土压平衡式矩形顶管施工工法适用于以下情况：1. 地下管线密集区域：当地下交通、燃气、给水等管线交叉密集，并且无法进行传统的开挖施工时，可以采用此工法。

2. 城市中心区域：由于城市中心区域地下空间有限，使用传统开挖施工困难，综合管廊施工可以最大限度地减少对市区交通和建筑的影响。

3. 地下水位高地区：当地下水位高时，传统开挖施工会面临困难，而综合管廊土压平衡式矩形顶管施工工法能够有效解决此类问题。

四、工艺原理综合管廊土压平衡式矩形顶管施工工法的核心原理是利用顶管机械的推力和管道自身的重力，通过土压平衡的原理，使管道顺利推进。

具体工艺如下：1. 准备工作：确定顶管进出口、施工孔的位置和尺寸，充分了解地质情况。

2. 钢箱梁的安装：先将钢箱梁安装在施工孔口，并通过混凝土填充夹紧。

3. 顶土机的安装：将顶土机安装在顶管的前端，通过液压系统提供推力。

4. 推管：通过控制顶土机的推力和速度，使管道顺利推进，并及时将推进的土壤挖出。

5. 固撑：当顶管推进一定距离后，对管道进行固撑，以防止管道发生侧移或下沉。

大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。

边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。

1.2矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。

地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1矩形顶管适用范围示意图1.3矩形顶管施工优缺点1.3.1矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间4）施工对周围土体扰动小，能有效控制地面和管线沉降；空闻利用率节约20%im1.3.2矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm,,施工中有可能会遇到顶管机无法排出的较大孤石。

在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。

二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。

2.1切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。

考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。

刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。

2.2驱动系统(1)驱动形式：变频驱动；(2)速度：0~1.16rpm,无级变速；(3)最大理论扭矩：1444kN・m(单个刀盘)(4)驱动功率：30kwX6X6(6组)2.3出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。

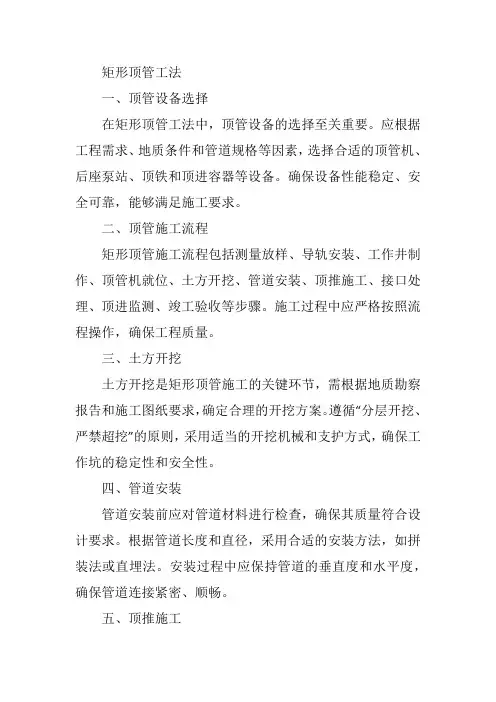

矩形顶管工法一、顶管设备选择在矩形顶管工法中，顶管设备的选择至关重要。

应根据工程需求、地质条件和管道规格等因素，选择合适的顶管机、后座泵站、顶铁和顶进容器等设备。

确保设备性能稳定、安全可靠，能够满足施工要求。

二、顶管施工流程矩形顶管施工流程包括测量放样、导轨安装、工作井制作、顶管机就位、土方开挖、管道安装、顶推施工、接口处理、顶进监测、竣工验收等步骤。

施工过程中应严格按照流程操作，确保工程质量。

三、土方开挖土方开挖是矩形顶管施工的关键环节，需根据地质勘察报告和施工图纸要求，确定合理的开挖方案。

遵循“分层开挖、严禁超挖”的原则，采用适当的开挖机械和支护方式，确保工作坑的稳定性和安全性。

四、管道安装管道安装前应对管道材料进行检查，确保其质量符合设计要求。

根据管道长度和直径，采用合适的安装方法，如拼装法或直埋法。

安装过程中应保持管道的垂直度和水平度，确保管道连接紧密、顺畅。

五、顶推施工顶推施工是矩形顶管工法的核心环节，需使用千斤顶等设备将顶管机推入土中。

根据地质条件和管道长度，确定合理的顶进方案，控制好顶进速度和顶力，避免对周围土体产生过大扰动。

及时处理顶进过程中的障碍物，确保顶管机顺利推进。

六、接口处理接口处理是矩形顶管施工中的重要环节，直接关系到工程质量。

应对管道接口进行密封处理，防止渗漏和变形。

根据管道材料和连接方式，选择合适的接口材料和施工工艺，确保接口牢固、严密。

定期检查接口情况，及时处理存在的问题。

七、监测与安全矩形顶管施工过程中应进行监测，包括顶进力监测、沉降监测和土体位移监测等。

通过实时监测数据及时调整施工参数，保证施工安全和质量。

同时，应采取必要的安全措施，如设置安全警示标志、定期检查设备等，确保施工人员的安全。

预制矩形顶管管节施工工法预制矩形顶管管节施工工法一、前言预制矩形顶管管节施工工法是一种用于地下管道施工的工艺技术。

该工法通过预制矩形顶管的方式，将管道分段输送至施工现场，并进行组装和安装。

本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预制矩形顶管管节施工工法具有以下几个特点：1. 提高施工效率：预制矩形顶管制造工艺先进，能够大量生产管节，从而提高施工效率。

2. 减少工地占用面积：预制矩形顶管可以在制造工厂进行生产，减少了施工现场所需的空间，节约了土地资源。

3. 保证施工质量：通过在制造工厂内控制质量，预制矩形顶管具有更高的质量保证，可以减少施工中的质量问题。

4. 降低劳动强度：通过预制矩形顶管的方式，可以减少人工施工的强度，提高施工的安全性和工作效率。

5. 适应性强：预制矩形顶管可以根据具体的工程要求进行定制，非常适应各种管道施工需要。

三、适应范围预制矩形顶管管节施工工法适用于以下几种情况：1. 地下管道的施工，包括给水管道、排水管道等。

2.施工场地有限的情况下，可以利用预制矩形顶管来降低对施工现场的占用。

3. 地形地貌复杂的情况下，可以通过预制矩形顶管来克服施工难题。

四、工艺原理预制矩形顶管管节施工工法的理论依据和实际应用主要包括以下几个方面：1. 施工工法与实际工程之间的联系：根据不同的工程要求，制定出适合的施工工法和流程。

2. 采取的技术措施：针对实际施工情况，采取适当的技术措施，确保施工过程的顺利进行，提高施工效率和质量。

五、施工工艺预制矩形顶管管节施工工艺主要包括以下几个阶段：1. 准备工作：包括设计施工图纸、准备所需的原材料和机具设备。

2. 制造管节：在预制工厂内进行管节的制造和加工。

3. 运输管节：将制造好的管节运输至施工现场。

4.组装管节：在施工现场进行管节的组装和安装。

5. 接口处理：处理管节之间的连接和接口问题。

矩形顶管管节生产技术施工工法矩形顶管管节生产技术施工工法一、前言矩形顶管管节生产技术是一种在土体中使用顶管进行隧道施工的工法。

该工法具有独特的特点和优势，适用范围广泛，能够在不同的地质条件下进行施工。

本文将对矩形顶管管节生产技术施工工法进行详细的介绍和分析。

二、工法特点矩形顶管管节生产技术施工工法具有以下几个特点：1. 灵活性：施工过程中可以根据实际情况调整顶管的位置和角度，适应不同地质条件。

2. 高效性：采用先进的施工技术和设备，能够实现快速施工，提高工作效率。

3. 环保节能：采用顶管进行施工，减少对土体的破坏，降低施工对环境的影响。

4. 施工质量高：采用顶管进行施工，能够保证施工过程的稳定性和安全性，保证工程质量。

三、适应范围矩形顶管管节生产技术施工工法适用于以下范围：1. 用于城市地下管线施工，如给水、排水、燃气管道等。

2. 用于交通隧道施工，如地铁、铁路等。

3. 用于矿井、水利工程等地下工程的施工。

四、工艺原理矩形顶管管节生产技术施工工法的工艺原理是通过顶管的推进和挖掘作用，将土壤向两侧推移，形成一个空心的隧道，然后再将顶管安装在隧道内。

具体的施工工法如下：1. 前期准备工作：包括勘测、设计、土壤力学参数的测定、顶管制造等工作。

2. 顶管推进：通过推进机械将顶管逐节地推进到目标位置。

3. 土壤排除：在推进过程中，使用适当的挖掘工具将土壤排除到一侧。

4. 顶管安装：当顶管推进到目标位置后，通过顶管的自重和固定装置将顶管稳定固定在地面上。

5. 后期处理：包括封顶、衬砌、排水、监测等工作，以确保施工质量和工程安全。

五、施工工艺1. 前期准备：进行地质勘察和计划编制，根据实际情况制定施工方案。

2. 顶管推进：使用推进机械将顶管逐节地推进到目标位置，并同时进行土壤排除工作。

3.顶管安装：当顶管推进到目标位置后，根据设计要求进行顶管的安装和固定。

4. 后期处理：进行封顶、衬砌工作，同时进行排水和监测工作，确保施工质量和工程安全。

大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。

边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。

1.2 矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。

地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点1.3.1 矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间；（4）施工对周围土体扰动小，能有效控制地面和管线沉降；1.3.2 矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm，，施工中有可能会遇到顶管机无法排出的较大孤石。

在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。

二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。

2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。

考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。

刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。

2.2 驱动系统(1)驱动形式：变频驱动；(2)速度：0～1.16 rpm，无级变速；(3)最大理论扭矩：1444kN·m（单个刀盘）(4)驱动功率：30kw×6×6（6组）2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。

大坡度矩形顶管施工工法大坡度矩形顶管施工工法一、前言大坡度矩形顶管施工工法是一种用于地下管道施工的先进技术，它通过将管道置于预制的坡度矩形顶管中进行施工，可实现高效快速、质量稳定的施工。

本文将对大坡度矩形顶管施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点大坡度矩形顶管施工工法的特点主要包括：1. 适应性强：能够适应各种地形和地质条件，包括山区、平原、软土地质等。

2. 施工迅速：采用预制的矩形顶管，施工速度较快，能够提高施工效率。

3. 质量可靠：矩形顶管采用高强度材料预制而成，具有良好的承载能力和稳定性。

4. 环保节能：施工过程中无需挖掘大量土方，减少对环境的影响，同时节约能源和材料。

三、适应范围大坡度矩形顶管施工工法适用于以下场景：1. 市区道路管线施工：适用于市区道路进行地下综合管线敷设。

2. 水利工程施工：适用于排水、供水等水利工程的管道施工。

3. 隧道施工：适用于隧道内的排水管道施工。

4. 城市地下综合管廊：适用于地下综合管廊的设计建设。

四、工艺原理大坡度矩形顶管施工工法是通过将预制的矩形顶管放置于地下，并与管道密封连接，实现地下管道施工的一种方法。

其工艺原理如下：1. 矩形顶管制作：先制作出符合设计要求的矩形顶管，可采用钢筋混凝土或玻璃钢等材料。

2. 地下开挖：根据设计要求，在地下行进区域开挖适当大小的坑槽。

3. 顶管安装：将制作好的矩形顶管一段一段地安装在开挖区域内，形成连续的管道。

4. 填充材料注入：在顶管的空隙中注入填充材料，使顶管与地下土壤紧密结合。

5. 隧道维护：根据需要，加固矩形顶管，确保施工后的管道具有足够的承载能力和稳定性。

五、施工工艺大坡度矩形顶管施工工艺主要包括以下几个施工阶段：1. 前期准备：包括现场勘测、设计施工方案、准备机具设备和材料等。

2. 地下开挖：根据设计要求进行地下开挖，开挖深度和宽度需要根据管道要求和地质条件确定。

大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。

边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。

1.2 矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。

地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点1.3.1 矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间；（4）施工对周围土体扰动小，能有效控制地面和管线沉降；1.3.2 矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm，，施工中有可能会遇到顶管机无法排出的较大孤石。

在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。

二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。

2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。

考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。

刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。

2.2 驱动系统(1)驱动形式：变频驱动；(2)速度：0～1.16 rpm，无级变速；(3)最大理论扭矩：1444kN·m（单个刀盘）(4)驱动功率：30kw×6×6（6组）2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。

矩形顶管施工方案一、背景介绍矩形顶管是地下工程中常用的一种施工方法，主要用于隧道和地下管廊的建设。

矩形顶管施工方案涉及到工程施工的各个环节，包括设计、材料选用、施工工艺等方面。

本文将介绍矩形顶管的施工方案。

二、设计要点1.结构设计: 矩形顶管结构设计应符合承载要求，保证安全可靠。

2.截面尺寸: 根据实际工程需要确定矩形顶管的截面尺寸。

3.支撑设计: 确保在施工过程中矩形顶管能够稳定支撑土层，并满足要求的承载能力。

三、施工材料1.钢材: 矩形顶管常用钢材作为主要承载材料。

2.混凝土: 用于矩形顶管的浇筑，确保结构的牢固和耐久性。

四、施工工艺1.开挖: 根据设计要求进行开挖工作，注意保证工程质量和施工安全。

2.支撑: 在开挖完成后进行顶管的支撑工作，确保顶管能够稳定受力。

3.浇筑: 进行矩形顶管的混凝土浇筑工作，注意控制浇筑质量和施工进度。

4.固化: 在混凝土浇筑完成后进行固化工作，确保混凝土达到设计强度要求。

五、施工安全1.规范操作: 操作人员需按照规范进行施工操作，避免发生安全事故。

2.安全防护: 在施工现场设置必要的安全警示标志和防护设施，确保工人和设备的安全。

3.监测检测: 定期对施工过程进行监测和检测，及时发现和解决问题，确保工程质量。

六、质量控制1.质量检测: 对矩形顶管的材料和施工过程进行检测，确保施工质量符合设计要求。

2.验收: 完工后进行质量验收，确认各项指标符合规范要求。

七、总结矩形顶管的施工方案是地下工程中至关重要的一环，设计合理、施工规范将直接影响工程的安全性和可靠性。

只有严格按照规范要求进行设计和施工，才能保证工程质量和安全。

希望本文所述内容对您有所帮助。

矩形顶管施工工艺流程5.4.5.1顶推力计算 1、本顶管推进顶力计算：F=F 1+N F式中F ——总顶力（KN ）F 1——管道与土层的摩阻力（KN ），F1=（a+b ）×2L ’f L ’——管道顶进长度（m ）f ——管道外壁与土的平均摩阻力（KN/㎡）取4.5（实际要根据地质报告）N F ——顶管机的迎面阻力（KN ）N F =（a ×b ）×2×rs ×Hs γ——土的容重，取18.5（根据地质报告） F 1=（6.9+4.2）×2×26×4.5=2597.4（KN ）N F =（6.91×4.21）×2×18.5×10.15=10925.16（KN ）（在原土层里的顶力，不包括进出洞口加固层里的顶力）。

F=2597.4+10925.16=13522.56（KN ）主顶力随顶进距离的增加而增大。

顶管掘进机头出洞，在进入原状土且正面土压力没有建立之前，要控制主顶力不能过大。

在正常推进中，要注意主顶力的增大应该是缓慢的，而不允许有突变。

经计算，实际顶力13522.56（KN ）+加固土层的切削顶力+纠偏张角的顶力3/m kN（大约3000KN左右），实际启动顶力最大应在1860吨左右，远小于顶管机额定主顶力（24000kN）的80%。

2、工作井后靠墙结构承载计算：后靠墙拟采用方案：后靠墙结构厚800mm ，保护层为50mm，混凝土为C40力钢筋均采用Ⅲ级钢筋；后靠板的尺寸：5000×1040mm，按顶管机顶力1700KN 计算；C40混凝土的fc=19.1MPa，ft=1.71Mpa；HRB400三级钢筋的设计强度fy=360MP。

P=17000/2=1417KNM=0.5 Pl=0.5×1417×5.5=3897KN·mh=800-50=750mm，b=1.2m 查表α1=1.0查表得：γs=1.0设计钢筋为21Φ32+21Φ32=32153.6mm 216307mm 2＜32153.6mm 2所以后靠墙能承受顶管千斤顶的最大顶力所以顶管后靠墙结构符合顶管施工。

土压平衡式矩形顶管顶进工法土压平衡式矩形顶管顶进工法是利用土压平衡矩形顶管机完成矩形断面的隧道施工,其结构断面的合理性可减少土地征用量和掘进面积，降低工程造价。

可用于建造地铁车站、地铁及水底隧道旁通道等。

上海隧道股份有限公司通过完成断面尺寸为2.5m×2.5m、长为60米的矩形隧道试验,并于1999年4月在上海地铁2号线陆家嘴车站5号出入口地下人行通道工程中成功应用, 取得了显著的技术成果、经济效益和社会效益。

该技术成果获2000年上海市科技进步二等奖。

1．特点1.1利用土压平衡矩形顶管机可对矩形断面进行全断面切削,保持土压平衡，对周围土体扰动小。

1.2在同等截面积下，矩形隧道比圆形隧道可更有效地利用空间，减少地下掘进土方。

用于人行、车辆等的地下通道不需再进行地面铺平工序，不仅省时而且可降低工程造价20%左右。

1.3不影响原有的各类地下管线，不影响道路交通、水运以及地面的各类建筑。

施工时无噪音、无环境污染。

1.4通过可编逻辑程序控制器及各类传感器等随时监测施工状况，确定施工参数，使整个施工过程处于受控状态，从而有效控制矩形隧道顶进轴线、转角偏差及地面沉降。

2．工作原理及适用范围：2.1工作原理：整个控制系统以土压平衡为工作原理，通过大刀盘及仿形刀对正面土体的全断面切削，改变螺旋机的旋转速度及顶进速度来控制排土量，使土压仓内的土压力值稳定并控制在所设定的压力值范围内，从而达到开挖切削面的土体稳定。

2.2适用范围：本工法适用于在粘土、淤泥质粘土、粉质砂土及砂质粉土等地层中施工。

特别适用于在不宜大开挖的错综复杂的各类地下管线下进行矩形断面的施工，保证地面建筑物不受损害。

3．施工工艺3.1施工设备3.1.1组合刀盘式土压平衡顶管机，（见图一），由上海隧道工程股份有限公司研制，并已在工程中得到应用。

主要由顶管机机头、大刀盘及仿形刀装置、纠偏装置、螺旋机、主顶装置、动力装置、压浆系统、电气控制系统及监测系统等组成。
