常见DCS基本控制

DCS（分布式控制系统）是一种集散控制系统，它将计算机技术、控制技术和网络技术高度结合，用于实现对生产过程中的众多控制点进行控制。

DCS仪表控制基本知识包括以下几个方面：1. 仪表的分类：仪表分为一次仪表（现场仪表）和二次仪表（控制仪表）。

一次仪表直接与工艺介质相接触，如温度计、压力表等；二次仪表主要用于显示、控制、调节等，如PID控制器、报警器等。

2. 仪表的信号类型：仪表信号分为模拟信号和数字信号。

模拟信号包括温度、压力、流量等连续变化的信号，如4-20mA、1-5V等；数字信号包括开关量信号和脉冲信号，如0-1、1-0、2-3等。

3. DCS系统的组成：DCS系统通常由控制器（过程站）、操作站、通信网络和现场仪表等组成。

控制器负责实现对现场仪表的实时控制和调节；操作站用于监控和管理整个控制系统；通信网络负责连接控制器、操作站和现场仪表，实现数据传输。

4. DCS系统的控制功能：DCS系统可以实现多种控制功能，如温度控制、压力控制、流量控制、液位控制等。

通过PID控制算法等调节方法，实现对工艺过程的精确控制。

5. 仪表与DCS系统的连接：仪表通过信号传输线与DCS系统的输入/输出（I/O）卡件连接。

模拟信号通常采用4-20mA、1-5V等标准信号传输；数字信号采用开关量或脉冲信号传输。

6. DCS系统的组态：组态是指DCS系统根据实际应用需求进行配置和编程的过程。

通过组态软件，可以实现对DCS系统的控制策略、报警设置、历史数据存储等功能进行配置。

7. DCS系统的调试与维护：DCS系统调试主要包括系统硬件检查、通信网络测试、控制策略编程和调试等。

维护工作主要包括定期检查、故障排除、系统升级等。

通过以上对DCS仪表控制基本知识的了解，可以更好地把握DCS系统在工业生产过程中的应用和作用。

dcs控制方案概述DCS（Distributed Control System，分散式控制系统）是一种广泛应用于工业自动化领域的控制系统方案。

本文将对DCS控制方案进行详细介绍，包括其基本原理、应用领域以及优势等方面。

一、DCS控制方案的基本原理DCS控制方案是一种基于计算机网络的分散控制系统，它通过在工业生产过程中的各个关键位置部署分布式控制器，实现对工艺的集中控制和监控。

其基本原理如下：1. 分布式架构：DCS系统采用分布式架构，将控制任务分散到各个节点上，实现了控制的并行化。

这种架构不仅提高了系统的可靠性和容错性，还使得系统的扩展更加灵活。

2. 通信技术：DCS系统利用现代通信技术实现节点之间的数据传输，如以太网、无线通信等。

这些通信手段能够确保数据的实时性和准确性，在数据传输过程中实现了高速、可靠的通信。

3. 开放性：DCS系统具有高度的开放性，可以与其他控制系统进行无缝对接。

这使得DCS系统在工业自动化领域得到了广泛的应用，不仅可以与传统的PLC系统集成，还可以与ERP系统等进行整合。

二、DCS控制方案的应用领域DCS控制方案具有广泛的应用领域，在许多工业自动化场景中发挥着重要的作用。

以下是几个常见的应用领域：1. 石油化工：DCS系统在石油化工行业中被广泛应用，可以对化工过程进行实时监控和控制，提高生产效率和质量。

2. 电力系统：DCS系统在电力系统中用于对电厂的发电过程进行控制和监控，确保稳定供电和优化能源利用。

3. 制造业：DCS系统在制造业中可以对生产过程进行精细化控制，实现智能制造和自动化生产。

4. 建筑物自动化：DCS系统可以应用于大型建筑物的自动化控制，如楼宇自控系统，实现对建筑设备的集中管理和控制。

三、DCS控制方案的优势DCS控制方案相较于传统的集中式控制系统具有许多优势，下面列举几个主要的优势点：1. 高可靠性：DCS系统采用分布式架构，使得系统具有较高的可靠性和容错能力。

DCS控制系统详解（化工厂）提起DCS系统，化工人都不陌生，因为它是化工厂的大脑，会根据采集现场仪表（温度、压力、流量、液位等）信号作出判断，让输出的信号对管道的阀门进行控制由于DCS涉及的知识面很广，所以今天只介绍基本结构和原理部分，希望能为工厂中相关操作人员以及初学者提供参考。

01基本结构DCS是Distributed Control System的缩写，直译为“分布式控制系统”。

由于产品生产厂家众多，系统设计不尽相同，功能和特点也各不相同。

国内在翻译时，也有不同的称呼：分散控制系统（简称DCS）集散控制系统（简称TDCS或TDC）分布式计算机控制系统（简称DCCS）02系统组成三站一线：工程师站、操作员站、现场控制站、系统网络1、工程师站对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。

主要功能：提供对DCS进行组态，配置工作的工具软件，并在DCS在线运行时实时监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳工作状态之下。

2、操作员站处理一切与运行操作有关的人机界面（HIS，Human Interface Station，或OI，Operator Interface，或MMI，Man Machine Interface）功能的网络节点。

主要功能：为系统的运行操作人员提供人机界面，使操作员可以通过操作员站及时了解现场运行状态、各种运行参数的当前值、是否有异常情况发生等，并可通过输入设备对工艺过程进行控制和调节，以保证生产过程的安全、可靠、高效。

3、场控制站现场控制站是DCS的核心，是对现场I/O处理并实现直接数字控制（DDC）功能的网络节点。

系统主要的控制功能由它来完成，系统的性能、可靠性等重要指标也都要依靠现场控制站保证。

其设计、生产及安装都有很高的要求，是分散控制系统中的主要任务执行者。

4、系统网络系统网络是连接系统各个站的桥梁。

DCS控制系统讲解DCS（Distributed Control System）是一种分布式控制系统，用于监控和控制制造过程中的各种设备和参数。

DCS系统在工业自动化领域广泛应用，可以管理许多不同的过程，如化工、电力、水处理、石油和天然气等。

DCS系统由多个分布在不同位置的控制节点组成，每个节点可以分别控制一部分设备或过程。

这些节点通过网络连接，互相通信和交换数据，形成一个大规模的控制系统。

这种分布式架构使得DCS系统具有高可靠性和高灵活性，可以实现实时监控和远程控制。

DCS系统的主要组成部分包括以下几个方面：1.控制器：控制器是DCS系统的核心组件，通常由一台或多台计算机组成。

它们负责处理和执行各种控制策略，并将结果发送给其他设备和节点。

控制器还可以接收来自传感器和执行器的数据，并进行实时监测和反馈控制。

2.人机界面（HMI）：HMI是DCS系统与操作人员之间的交互界面。

通过HMI，操作人员可以监视和操纵整个制造过程。

HMI通常包括图形显示、报警和故障处理等功能，使操作人员能够及时发现和解决问题。

3.输入/输出（I/O）模块：I/O模块用于连接DCS系统与实际的物理设备和装置。

它们通过传感器和执行器将过程物理量（如温度、压力、流量等）转换成数字信号，并将控制信号传输到执行器。

I/O模块是DCS系统与外界交流的桥梁，确保了信息的准确性和可靠性。

4. 网络通信：DCS系统中的各个节点通过网络连接，实现数据的传输和共享。

网络通信可以根据实际需求采用不同的协议和技术，如以太网、Profibus、Modbus等。

这些网络使得DCS系统具有分布式控制和集中监控的能力。

5.数据存储和处理：DCS系统需要对大量的数据进行存储和处理。

这些数据包括控制参数、过程状态、历史记录等。

数据存储和处理功能可以在DCS系统中实现，也可以通过连接外部数据库和服务器来实现。

DCS系统的工作原理基于控制算法和策略。

控制算法通常是根据过程的特点和需求进行设计和优化的。

DCS控制系统详解（化工厂）提起DCS系统，化工人都不陌生，因为它是化工厂的大脑，会根据采集现场仪表（温度、压力、流量、液位等）信号作出判断，让输出的信号对管道的阀门进行控制由于DCS涉及的知识面很广，所以今天只介绍基本结构和原理部分，希望能为工厂中相关操作人员以及初学者提供参考。

01 基本结构DCS是Distributed Control System的缩写，直译为“分布式控制系统”。

由于产品生产厂家众多，系统设计不尽相同，功能和特点也各不相同。

国内在翻译时，也有不同的称呼：分散控制系统（简称DCS）集散控制系统（简称TDCS或TDQ 分布式计算机控制系统（简称DCCS）02 系统组成三站一线：工程师站、操作员站、现场控制站、系统网络1、工程师站对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护的网络接点。

主要功能：提供对DCS 进行组态，配置工作的工具软件，并在DCS 在线运行时实时监视DCS网络上各个节点的运行情况，使系统工程师可以通过工程师站及时调整系统配置及一些系统参数的设定，使DCS随时处在最佳工作状态之下。

2、操作员站处理一切与运行操作有关的人机界面（HIS，Human Interface Statio n,或01, Operator In terface，或MMI，Man Machi ne In terface）功能的网络节点。

主要功能：为系统的运行操作人员提供人机界面, 使操作员可以通过操作员站及时了解现场运行状态、各种运行参数的当前值、是否有异常情况发生等,并可通过输入设备对工艺过程进行控制和调节, 以保证生产过程的安全、可靠、高效。

3、场控制站现场控制站是DCS的核心，是对现场I/O处理并实现直接数字控制（DDC功能的网络节点。

系统主要的控制功能由它来完成，系统的性能、可靠性等重要指标也都要依靠现场控制站保证。

其设计、生产及安装都有很高的要求，是分散控制系统中的主要任务执行者。

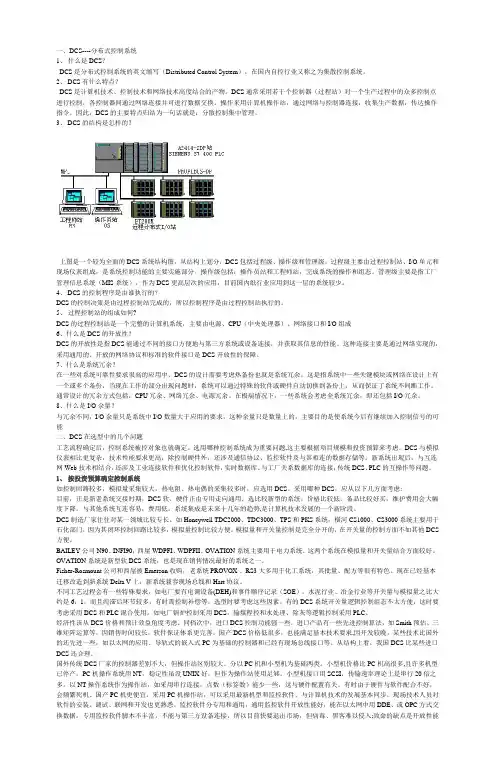

一、DCS----分布式控制系统1、什么是DCS？DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。

2、 DCS有什么特点？DCS是计算机技术、控制技术和网络技术高度结合的产物。

DCS通常采用若干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并可进行数据交换。

操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传达操作指令。

因此，DCS的主要特点归结为一句话就是：分散控制集中管理。

3、 DCS的结构是怎样的？上图是一个较为全面的DCS系统结构图，从结构上划分，DCS包括过程级、操作级和管理级。

过程级主要由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实施部分。

操作级包括：操作员站和工程师站，完成系统的操作和组态。

管理级主要是指工厂管理信息系统（MIS系统），作为DCS更高层次的应用，目前国内纸行业应用到这一层的系统较少。

4、 DCS的控制程序是由谁执行的？DCS的控制决策是由过程控制站完成的，所以控制程序是由过程控制站执行的。

5、过程控制站的组成如何?DCS的过程控制站是一个完整的计算机系统，主要由电源、CPU（中央处理器）、网络接口和I/O组成6、什么是DCS的开放性？DCS的开放性是指DCS能通过不同的接口方便地与第三方系统或设备连接，并获取其信息的性能。

这种连接主要是通过网络实现的，采用通用的、开放的网络协议和标准的软件接口是DCS开放性的保障。

7、什么是系统冗余？在一些对系统可靠性要求很高的应用中，DCS的设计需要考虑热备份也就是系统冗余，这是指系统中一些关键模块或网络在设计上有一个或多个备份，当现在工作的部分出现问题时，系统可以通过特殊的软件或硬件自动切换到备份上，从而保证了系统不间断工作。

通常设计的冗余方式包括：CPU冗余、网络冗余、电源冗余。

在极端情况下，一些系统会考虑全系统冗余，即还包括I/O冗余。

DCS—PID调节分析与控制DCS是分布控制系统（Distributed Control System）的缩写，是一种数控技术的应用系统。

在工程实践中，PID（Proportional Integral Derivative）调节是一种常用的控制算法。

在DCS系统中，PID控制是一种基本的自动控制策略。

PID控制器根据反馈信号和设定值之间的差异来计算控制信号，以实现对被控对象的控制。

其基本原理是根据比例、积分和微分三个部分的计算，调整输出信号以接近设定值，从而实现对被控对象的精确控制。

PID调节的基本原理是反馈调节。

它根据被控对象的反馈信息，通过调整控制增益来实现对被控对象的控制。

比例控制部分根据反馈信号和设定值之间的差异按比例放大，输出到被控对象，来实现对设定值的静态控制。

积分控制部分根据设定值与反馈信号之间的累计差异，产生一个积分量，通过对被控对象的累计修正，来消除静差，并进一步增强系统的稳定性。

微分控制部分根据反馈信号变化的速率，通过对被控对象的快速修正，来增强系统的动态响应。

在实际应用中，PID调节通常需要通过调节参数来适应各种工况变化。

常见的调节参数包括比例增益、积分时间和微分时间。

比例增益决定了输出信号的大小，一般通过试错法来确定合适的值。

积分时间决定了积分控制部分对静差的消除速度，一般通过试错法和经验来确定合适的值。

微分时间决定了微分控制部分对反馈信号变化的快速响应，一般通过试错法和经验来确定合适的值。

PID调节分析与控制可以通过建模和仿真来进行。

建模是将被控对象和PID控制器抽象为数学模型，以便进行分析和仿真。

仿真是通过计算机模拟被控对象和PID控制器的工作过程，以实现对控制系统性能的评估和优化。

在PID调节分析中，常常需要进行系统频率响应分析和稳定性分析。

系统频率响应分析用于评估系统动态特性，包括系统的截止频率、幅频特性和相频特性等。

稳定性分析用于评估系统的稳定性，包括系统的极点、极零和极角幅角等。

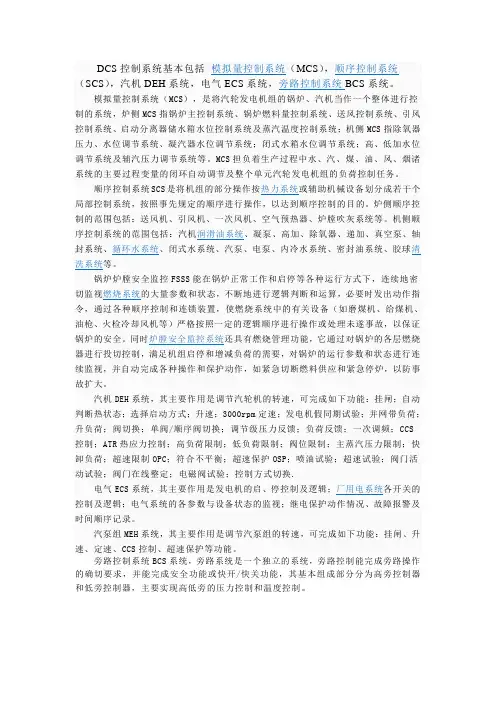

DCS控制系统基本包括模拟量控制系统（MCS），顺序控制系统（SCS），汽机DEH系统，电气ECS系统，旁路控制系统BCS系统。

模拟量控制系统（MCS），是将汽轮发电机组的锅炉、汽机当作一个整体进行控制的系统，炉侧MCS指锅炉主控制系统、锅炉燃料量控制系统、送风控制系统、引风控制系统、启动分离器储水箱水位控制系统及蒸汽温度控制系统；机侧MCS指除氧器压力、水位调节系统、凝汽器水位调节系统；闭式水箱水位调节系统；高、低加水位调节系统及辅汽压力调节系统等。

MCS担负着生产过程中水、汽、煤、油、风、烟诸系统的主要过程变量的闭环自动调节及整个单元汽轮发电机组的负荷控制任务。

顺序控制系统SCS是将机组的部分操作按热力系统或辅助机械设备划分成若干个局部控制系统，按照事先规定的顺序进行操作，以达到顺序控制的目的。

炉侧顺序控制的范围包括：送风机、引风机、一次风机、空气预热器、炉膛吹灰系统等。

机侧顺序控制系统的范围包括：汽机润滑油系统、凝泵、高加、除氧器、递加、真空泵、轴封系统、循环水系统、闭式水系统、汽泵、电泵、内冷水系统、密封油系统、胶球清洗系统等。

锅炉炉膛安全监控FSSS能在锅炉正常工作和启停等各种运行方式下，连续地密切监视燃烧系统的大量参数和状态，不断地进行逻辑判断和运算，必要时发出动作指令，通过各种顺序控制和连锁装置，使燃烧系统中的有关设备（如磨煤机、给煤机、油枪、火检冷却风机等）严格按照一定的逻辑顺序进行操作或处理未遂事故，以保证锅炉的安全。

同时炉膛安全监控系统还具有燃烧管理功能，它通过对锅炉的各层燃烧器进行投切控制，满足机组启停和增减负荷的需要，对锅炉的运行参数和状态进行连续监视，并自动完成各种操作和保护动作，如紧急切断燃料供应和紧急停炉，以防事故扩大。

汽机DEH系统，其主要作用是调节汽轮机的转速，可完成如下功能：挂闸；自动判断热状态；选择启动方式；升速；3000rpm定速；发电机假同期试验；并网带负荷；升负荷；阀切换；单阀/顺序阀切换；调节级压力反馈；负荷反馈；一次调频；CCS控制；ATR热应力控制；高负荷限制；低负荷限制；阀位限制；主蒸汽压力限制；快卸负荷；超速限制OPC；符合不平衡；超速保护OSP；喷油试验；超速试验；阀门活动试验；阀门在线整定；电磁阀试验；控制方式切换.电气ECS系统，其主要作用是发电机的启、停控制及逻辑；厂用电系统各开关的控制及逻辑；电气系统的各参数与设备状态的监视；继电保护动作情况、故障报警及时间顺序记录。

DCS 系统包括控制节点、操作节点、通信网络。

控制节点包括控制站，通信接口。

操作节点包括工程师站，操作员站，服务器站，数据管理站。

通信网络包括管理信息网，过程信息网，过程控制网，I/O 总线。

控制站硬件包括机柜，机笼，供电，卡件。

机柜包括机笼、交换机、电源模块、端子板、卡件。

机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O 卡件及端子板。

现场接线箱里面包括接线端子和接线端子排。

DCS 的硬件体系结构考察DCS 的层次结构，DCS 级和控制管理级是组成DCS的两个最基本的环节。

过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。

在不同的DCS 中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU 。

过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。

DCS 的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。

(1)现场控制单元现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。

现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。

现场控制单元的硬件配置需要完成以下内容：插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。

硬件安装不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。

dcs控制方案DCS（分布式控制系统）控制方案随着科技和工业的不断发展，分布式控制系统（DCS）在工业领域中扮演着越来越重要的角色。

本文将介绍DCS的控制方案，包括其原理、应用场景和优势等。

一、DCS控制方案的原理DCS是一种基于计算机网络的控制系统，其核心思想是将传感器、执行器和控制器等设备统一连接到一个集中的控制中心。

这个中心集中管理和监控各个子系统，并实时反馈信息。

DCS的控制方案主要包括以下几个方面：1.1 数据采集与处理DCS通过各种传感器收集和采集系统中的工艺参数和状态信息，如温度、压力、流量等。

这些数据经过处理和分析后，可以反映出生产过程的运行状态，并为决策提供有力的依据。

1.2 控制策略设计与优化基于采集到的数据，DCS可以根据不同的工艺要求和运行需求设计相应的控制策略。

通过利用先进的控制算法和优化技术，可以实现对工艺过程的精确控制和优化调节，以提高生产效率和产品质量。

1.3 远程监控与操作DCS支持远程监控和操作功能，使得操作人员能够在控制中心监视和控制整个生产过程。

无论是在生产现场还是在远程办公室，操作人员都可以实时查看系统状态，进行参数调整和故障处理，提高生产的灵活性和响应速度。

1.4 数据存储与分析DCS能够将采集的数据进行存储和分析，为以后的工艺优化和故障排查提供参考依据。

通过对历史数据的回放和分析，可以发现潜在的问题和工艺改进方向，为持续改进提供支持。

二、DCS控制方案的应用场景DCS广泛应用于各个工业领域，以下是几个常见的应用场景：2.1 化工工艺控制化工过程中存在着许多复杂的工艺变量和相互关系，DCS可以对这些变量进行快速采集、处理和控制，实现高效、稳定和安全的生产。

2.2 电力系统控制DCS可以集中管理和控制电力系统中的发电、输电和配电设备，实现对电能的安全、稳定和高效分配，提高电力供应的可靠性。

2.3 水处理与供水控制DCS用于处理和控制污水处理厂、水处理厂和供水系统等，实现对水质的监测和调节，确保供水的质量和稳定性。

火力发电厂分散控制系统(DCS)基本知识1. 分散控制系统（DCS）分散控制系统，英文名称distributed control system，简称DCS。

可以理解为：集中监视，分散控制的计算机系统。

DCS系统按照功能可以分为：数据采集系统（DAS）、模拟量控制系统（MCS）、炉膛安全监控系统（FSSS）、顺序控制系统（简称SCS，有时旁路控制系统BTC和电气控制系统ECS作为SCS 的子功能）、数字电液控制系统（DEH）、汽机保护系统（ETS）。

部分火力发电厂汽机保护系统ETS用PLC来实现、旁路控制系统BTC使用专用控制系统（不包含在DCS系统内）。

DCS系统也可以按照工艺系统来划分。

比如某电厂的DCS系统按工艺系统划分为：一号锅炉控制系统、一号汽机控制系统、二号锅炉控制系统、二号汽机控制系统。

2. 数据采集系统（DAS）数据采集系统，英文名称data acquisition system，简称DAS。

采用数字计算机系统对工艺系统和设备的运行参数进行测量，对测量结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。

DAS至少有下列功能：?? 显示：包括操作显示、成组显示、棒状图显示、趋势显示、报警显示等。

制表记录：包括定期记录、事故顺序记录（SOE，毫秒级扫描周期，信号类型为开关量输入DI）、跳闸一览记录等。

? 历史数据存储和检索。

注：操作员站相应时间测试。

3. 模拟量控制系统（MCS）模拟量控制系统，英文名称modulating control system，简称MCS。

是指系统的控制作用由被控变量通过反馈通路引向控制系统输入端所形成的控制系统，也称闭环控制或反馈控制。

其输出量为输入量的连续函数。

火力发电厂模拟量控制系统，是锅炉、汽轮机及其辅助运行参数自动控制系统的总称。

火力发电厂主要自动一般有：协调控制系统、给水控制（汽包水位控制）、炉膛负压控制、送风控制(包含氧量校正)、燃料控制、过热器减温水控制、再热器减温水控制、除氧器水位控制、凝汽器水位控制等。

dcs控制方案一、前言随着科技的发展和工业自动化水平的不断提高，DCS（Distributed Control System，分布式控制系统）被广泛应用于各个工业领域，已成为实现工业过程的自动化控制和监测的重要手段。

本文将针对DCS控制方案进行探讨，介绍其基本原理、实施步骤以及应用案例。

二、DCS控制方案的基本原理DCS控制方案基于分布式控制系统的技术，旨在实现对工业过程的集中控制和监测。

其基本原理如下：1. 系统结构DCS控制方案的核心是一个分布式控制系统，由若干个分散在控制网络中的控制节点组成。

每个控制节点负责监测和控制特定设备或工艺过程，通过通信网络进行信息互通。

2. 远程控制与集中管理DCS控制方案允许远程控制，操作人员可以通过终端设备远程登录控制节点，实现对设备和过程的监测和控制。

同时，系统还提供了集中管理功能，可以对整个工业过程进行全面管理和优化。

3. 实时控制和数据采集DCS控制方案具备实时控制和数据采集的能力。

控制节点可以实时监测设备状态和工艺参数，并根据预设的控制策略进行实时调节。

同时，系统还可以采集大量的数据，用于生产过程的分析和优化。

三、DCS控制方案的实施步骤DCS控制方案的实施需要经过以下几个步骤：1. 系统需求分析在实施DCS控制方案之前，需要先进行系统需求分析。

根据工业过程的特点和需求，明确控制方案的目标和功能要求，为后续的规划和设计提供基础。

2. 网络规划和设计DCS控制方案需要设计一个合理的控制网络，确保控制节点之间的连接和通信稳定可靠。

网络设计应考虑数据传输速度、网络安全性、冗余容错等因素。

3. 硬件选型和配置根据系统需求和网络设计，选择适合的硬件设备，并进行合理的配置。

硬件设备包括控制节点、通信设备、输入输出模块等。

4. 软件开发和集成根据系统需求和硬件配置，进行软件开发和集成工作。

软件开发包括控制逻辑的编写、界面的设计等，集成工作包括将各个硬件设备和软件部件连接起来，确保系统的整体功能和性能。

DCS 系统包括控制节点、操作节点、通信网络。

控制节点包括控制站，通信接口。

操作节点包括工程师站，操作员站，服务器站，数据管理站。

通信网络包括管理信息网，过程信息网，过程控制网，I/O 总线。

控制站硬件包括机柜，机笼，供电，卡件。

机柜包括机笼、交换机、电源模块、端子板、卡件。

机笼分为电源机笼和卡件机笼；卡件包括主控卡、数据转发卡、I/O 卡件及端子板。

现场接线箱里面包括接线端子和接线端子排。

DCS 的硬件体系结构考察DCS 的层次结构，DCS 级和控制管理级是组成DCS的两个最基本的环节。

过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。

在不同的DCS 中，过程控制级的控制装置各不相同，如过程控制单元、现场控制站、过程接口单元等等，但它们的结构形式大致相同，可以统称为现场控制单元FCU 。

过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控制级的集中监视和管理，通常称为操作站。

DCS 的硬件和软件，都是按模块化结构设计的，所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统，这个过程称为系统的组态。

(1)现场控制单元现场控制单元一般远离控制中心，安装在靠近现场的地方，其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。

现场控制单元的结构是由许多功能分散的插板（或称卡件）按照一定的逻辑或物理顺序安装在插板箱中，各现场控制单元及其与控制管理级之间采用总线连接，以实现信息交互。

现场控制单元的硬件配置需要完成以下内容：插件的配置根据系统的要求和控制规模配置主机插件（CPU插件）、电源插件、I/O插件、通信插件等硬件设备；硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段，DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。

硬件安装不同的DCS，对于各种插件在插件箱中的安装，会在逻辑顺序或物理顺序上有相应的规定。

dcs中基本控制器的控制回路数量
DCS（分布式控制系统）中基本控制器的控制回路数量取决于具体的系统设计和厂家提供的配置。

一般来说，基本控制器可以包含多个控制回路，以满足不同的控制需求。

这些控制回路可以用于监测和控制温度、压力、流量、液位等参数。

通常情况下，DCS系统的基本控制器可以配置为单回路、双回路甚至多回路控制器，以适应不同的工业自动化应用。

在实际应用中，控制回路的数量可以根据工厂的需求进行定制和配置。

例如，一些小型工厂可能只需要单回路控制器来满足基本的控制需求，而一些大型工厂可能需要多回路控制器来同时监控和控制多个参数。

因此，DCS系统中基本控制器的控制回路数量是灵活可变的，可以根据具体的工业自动化需求进行调整和配置。

此外，随着技术的不断发展，一些先进的DCS系统还提供了更多的控制回路数量和更灵活的配置选项，以满足复杂工业过程的需求。

总的来说，基本控制器的控制回路数量是根据具体的应用需求和系统设计来确定的，需要根据实际情况进行评估和配置。
