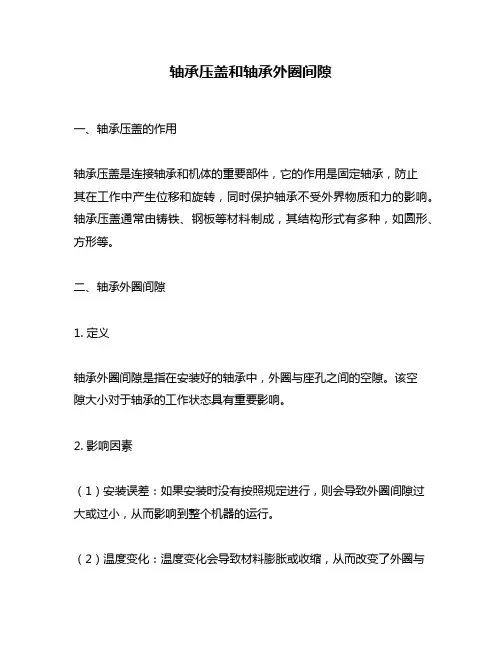

轴承压盖和轴承外圈间隙一、轴承压盖的作用轴承压盖是连接轴承和机体的重要部件，它的作用是固定轴承，防止其在工作中产生位移和旋转，同时保护轴承不受外界物质和力的影响。

轴承压盖通常由铸铁、钢板等材料制成，其结构形式有多种，如圆形、方形等。

二、轴承外圈间隙1. 定义轴承外圈间隙是指在安装好的轴承中，外圈与座孔之间的空隙。

该空隙大小对于轴承的工作状态具有重要影响。

2. 影响因素（1）安装误差：如果安装时没有按照规定进行，则会导致外圈间隙过大或过小，从而影响到整个机器的运行。

（2）温度变化：温度变化会导致材料膨胀或收缩，从而改变了外圈与座孔之间的距离。

（3）负荷变化：负荷变化也会导致外圈间隙发生改变。

3. 测量方法测量轴承外圈间隙需要使用专门的工具，如游标卡尺、微调卡尺等。

具体操作方法如下：（1）将轴承安装到座孔中。

（2）用游标卡尺或微调卡尺测量轴承外圈和座孔之间的距离。

（3）计算出外圈间隙的大小。

4. 轴承外圈间隙的作用轴承外圈间隙对于轴承的工作状态有重要影响。

如果外圈间隙过大，会导致轴承在工作时产生过多的摆动和振动，从而影响到整个机器的运行稳定性；如果外圈间隙过小，则会导致轴承在工作时产生过多的摩擦和热量，从而缩短轴承寿命。

三、如何调整轴承外圈间隙1. 调整方法（1）拆卸轮毂：对于车辆上的轮毂，需要将其拆下来进行调整。

（2）改变安装方式：可以通过改变安装方式来调整外圈间隙，如改变垂直度或旋转方向等。

（3）更换配件：如果存在配件损坏或磨损等情况，需要更换相应配件。

2. 注意事项（1）调整外圈间隙时需要注意安全，避免出现意外情况。

（2）在进行调整前，需要对轴承进行彻底的清洗和检查，确保其没有损坏或磨损等问题。

（3）调整后需要对轴承进行测试，确保其工作状态正常。

项目三 绘制轴承端盖零件图
实施步骤
③如测量各种工件的外尺寸，可用外径千分尺，如图所示。
外径千分尺及用圆角规测量圆角
项目三 绘制轴承端盖零件图
实施步骤
（2）测量尺寸应注意事项
①要正确使用测量工具和选择测量基准，以减少测量误差;不要用较精密的量具
测量粗糙表面，以免磨损，影响量具的精确度。尺寸一定要集中测量，逐个填写尺 寸数值。 ②对于重要尺寸，有的要通过计算，如中心距、中心高、齿轮轮齿尺寸等，要 精确测量，并予以必要的计算、核对，不应随意调整。对于零件上不太重要的尺寸 （不加工面尺寸、加工面 一般尺寸），可将所测的尺寸数值圆整到整数。 ③测量零件上已磨损部位的尺寸时，应考虑磨损值，参照相关零件或有关资料， 经分析确定。 ④零件上已标准化的结构尺寸，例如放毡圈油封的密封槽倒角、圆角、键槽、 螺纹退刀槽等结构尺寸，可查阅有关标准确定。 ⑤零件上与标准部件如滚动轴承相配合的轴或孔的尺寸，可通过标准部件的型 号查表确定。标准结构要素，测得尺寸后，应查表取标准值。
外卡钳和钢板尺配合使用
项目三 绘制轴承端盖零件图
实施步骤
用内、外卡钳测量内径、孔距，如图所示。
内、外卡钳测量内径、孔距
项目三 绘制轴承端盖零件图
实施步骤
②如测量较精确的尺
寸，则用游标卡尺，
如图所示。
项目三 绘制轴承端盖零件图
实施步骤
提示
该项目的轴承端
盖的测量方法及 尺寸如图所示。
轴承端盖测量方法及尺寸
实施步骤
（3）集中测量尺寸数值或查相关标准并填入图中，如图所示。
绘制轴承端盖零件图草图（4）
项目三 绘制轴承端盖零件图
实施步骤
【新知识】零件尺寸的测量 （1）测量零件尺寸的方法 ①测量尺寸常用量具有:钢板尺、外卡钳和内卡钳（三者可以配合使用），如图所示。

本工序采用挡销和支承钉定位，工件始终靠近挡块的一面。但是，因此本道工序要求不高，故应当能满足定位要求。
6.5定向键和对刀装置
6.51定向键
定向键安装在夹具底面的纵向槽中，一般使用两个。其距离尽可能布置的远些。通过定向键与铣床工作台T形槽的配合，使夹具上定位元件的工作表面对于工作台的送进方向具有正确的位置。
图6-2装配图
欲知详细说明书、工序卡片及CAD图纸请联系QQ:2913275729加Q时请备注：毕业设计 。非诚勿扰！
N=Qm(1+a%)(1+b%)=4000X1X(1+3%)X(1+5%)=4326件/年
根据轴承盖的质量查《机械制造工艺设计简明手册》第2页表1.1-2，可确定该轴承盖生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
2.1选择毛坯
1.轴承盖的工艺分析及生产类型的确定……………………………………………1
1.1轴承盖的用途………………………………………………………………1
1.2轴承盖的技术要求…………………………………………………………1
1.3审查轴承盖的工艺性………………………………………………………2
1.4确定轴承盖的生产类型……………………………………………………3
3.5工序顺序的安排
3.51机械加工工序
（1）遵循“先基准后其他”原则，首先加工精基准
（2）遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序。
（3）遵循“先主后次”原则。
（4）遵循“先面后孔”原则，先加工端面，再加工孔。
3.52热处理工序
铸造成型后，对铸件进行时效处理，可消除铸造后产生的残余应力，提高材料的综合力学性能。

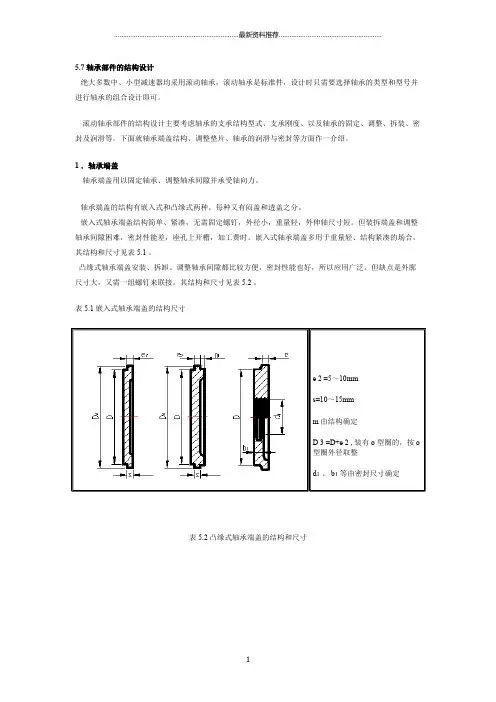

5.7 轴承部件的结构设计绝大多数中、小型减速器均采用滚动轴承，滚动轴承是标准件，设计时只需要选择轴承的类型和型号并进行轴承的组合设计即可。

滚动轴承部件的结构设计主要考虑轴承的支承结构型式、支承刚度、以及轴承的固定、调整、拆装、密封及润滑等。

下面就轴承端盖结构、调整垫片、轴承的润滑与密封等方面作一介绍。

1 ．轴承端盖轴承端盖用以固定轴承、调整轴承间隙并承受轴向力。

轴承端盖的结构有嵌入式和凸缘式两种。

每种又有闷盖和透盖之分。

嵌入式轴承端盖结构简单、紧凑，无需固定螺钉，外径小，重量轻，外伸轴尺寸短。

但装拆端盖和调整轴承间隙困难，密封性能差，座孔上开槽，加工费时。

嵌入式轴承端盖多用于重量轻、结构紧凑的场合，其结构和尺寸见表 5.1 。

凸缘式轴承端盖安装、拆卸、调整轴承间隙都比较方便，密封性能也好，所以应用广泛。

但缺点是外廓尺寸大，又需一组螺钉来联接。

其结构和尺寸见表 5.2 。

表 5.1 嵌入式轴承端盖的结构尺寸表 5.2 凸缘式轴承端盖的结构和尺寸当端盖与孔的配合处较长时，为了减少接触面，在端部铸出或车出一段较小的直径，但必须保留有足够的长度 e1，一般此处的配合长度为e1= （ 0.10~0.15 ） D ， D 为轴承外径，图中端面凹进δ值，也是为了减少加工面。

如图 5.8 所示。

图 5.8 轴承端盖端部结构图 5.9 穿通式轴承端盖由于端盖多用铸铁铸造，所以要很好考虑铸造工艺。

例如在设计穿通式轴承端盖图 5.9 时，由于装置密封件需要较大的端盖厚度（图 5.9a ），这时应考虑铸造工艺，尽量使整个端盖厚度均匀，如图 5.9b ）、c ）所示是较好的结构。

2 ．轴伸出端的密封轴伸出端的密封的作用是防止轴承处的润滑剂流出和箱外的污物、灰尘和水气进入轴承腔内，常见的密封种类有接触式密封和非接触式密封两大类，接触式密封有毡圈密封、 O 形橡胶圈密封、唇形密封，非接触式密封有沟槽密封和迷宫密封。

下面主要介绍毡圈密封和 O 形橡胶圈密封。

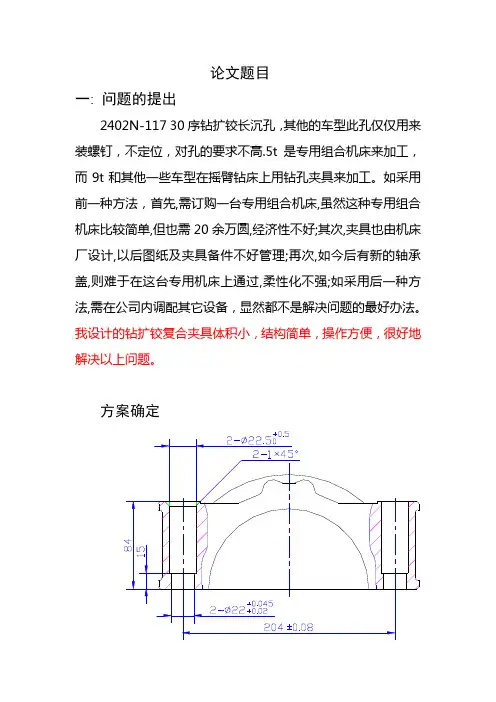

论文题目一: 问题的提出2402N-117 30序钻扩铰长沉孔，其他的车型此孔仅仅用来装螺钉，不定位，对孔的要求不高.5t是专用组合机床来加工，而9t和其他一些车型在摇臂钻床上用钻孔夹具来加工。
