草袋围堰施工方案

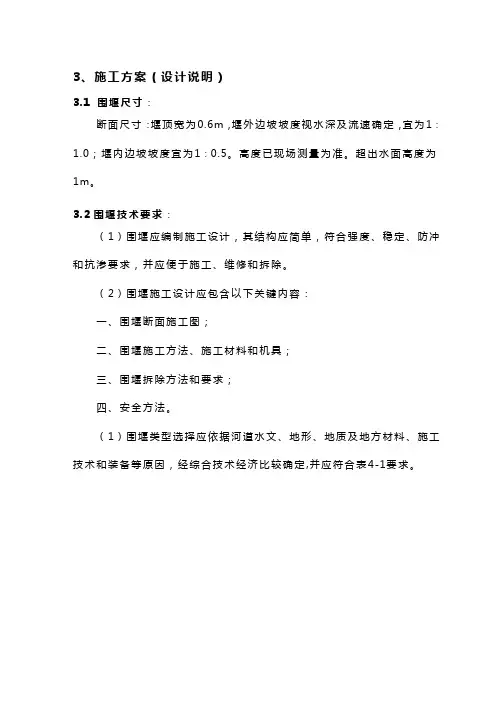

3、施工方案（设计说明）3.1 围堰尺寸：断面尺寸：堰顶宽为0.6m，堰外边坡坡度视水深及流速确定，宜为1∶1.0；堰内边坡坡度宜为1∶0.5。

高度已现场测量为准。

超出水面高度为1m。

3.2围堰技术要求：（1）围堰应编制施工设计，其结构应简单，符合强度、稳定、防冲和抗渗要求，并应便于施工、维修和拆除。

（2）围堰施工设计应包含以下关键内容：一、围堰断面施工图；二、围堰施工方法、施工材料和机具；三、围堰拆除方法和要求；四、安全方法。

（1）围堰类型选择应依据河道水文、地形、地质及地方材料、施工技术和装备等原因，经综合技术经济比较确定,并应符合表4-1要求。

围堰选择范围表4-1注：土、草捆土、草(麻)袋围堰适适用于土质透水性较小河床。

（2）土、草(麻)袋、钢板桩围堰顶面高程，宜高出施工期间最高水位0.5－0.7m；草捆土围堰顶面高程宜高出施工期间最高水位1.0～1.5m。

（3）围堰施工和拆除，不得影响航运和污染临近取水水源水质。

3.3施工步骤填筑施工便道→测定围堰位置→清除堰底水下淤泥→围堰填筑→迎水面编织袋铺设→围堰拆除便道修筑：依据现场实际情况，及施工布署，我部计划先施工挡水坝。

而该处挡水坝修筑就必需采取草袋围堰方能施工，所以我部计划修筑施工便道至施工段。

测量放样：（1)用全站仪测量，并用灰线放出挡水坝中心线，同时计划出施工便道、开挖弃土堆放位置、机具设备作业场地等。

（2)经过控制桩将高程引至湖岸，并在湖岸两侧各设一水准点（共6个控制点)方便基坑开挖时对深度进行控制。

（3)确定围堰位置。

然后参考挡水坝断面图中基坑开挖坡度、宽度和河床表面需清淤层面积、厚度等计算开挖土方量，并确定围堰间距离，计算时并考虑基坑塌方、土方回淤和能够堆积高度，确保开挖淤泥能在围堰内堆积，而且不会影响管道施工。

清除堰底淤泥：依据现场测量，确定其位置后，对该段溪堤边及堰底淤泥清除。

围堰填筑：从上游距挡水坝3米处及下游距挡水坝4米处开始进行横向方法设置两条截水围堰，为确保围堰质量和稳定性、有效抵御河水压力，堰堤应筑成向迎水面拱斜坡，拱起高度为河宽10％，并大于1 米，在堰堤背水一侧边坡中打两排木桩加固。

3、施工筹划（设计说明）之五兆芳芳创作3.1 围堰尺寸：断面尺寸：堰顶宽为0.6m，堰外边坡坡度视水深及流速确定，宜为1∶1.0；堰内边坡坡度宜为1∶0.5.高度已现场丈量为准.超出水面高度为1m.：（1）围堰应编制施工设计，其机关应复杂，合适强度、稳定、防冲和抗渗要求，并应便于施工、维修和裁撤.（2）围堰的施工设计应包含以下主要内容：一、围堰断面施工图；二、围堰施工办法、施工资料和机具；三、围堰裁撤办法与要求；四、平安措施.（1）围堰类型的选择应按照河流的水文、地形、地质及地方资料、施工技巧和装备等因素，经综合技巧经济比较确定,并应合适表4-1的规则.围堰的选用规模表4-1注：土、草捆土、草(麻)袋围堰适用于土质透水性较小的河床.（2）土、草(麻)袋、钢板桩围堰的顶面高程，宜超出跨越施工期间的最高水位0.5－0.7m；草捆土围堰顶面高程宜超出跨越施工期间的最高水位1.0～1.5m.（3）围堰施工和裁撤，不得影响航运和污染临近取水水源的水质.填筑施工便道→测定围堰的位置→清除堰底水下淤泥→围堰填筑→迎水面编织袋铺设→围堰裁撤便道修筑：按照现场实际情况，及施工安排，我部筹划先施工挡水坝.而该处挡水坝的修筑就必须采纳草袋围堰方能施工，因此我部筹划修筑施工便道至施工段.丈量放样：（1)用全站仪丈量，并用灰线放出挡水坝中心线，同时筹划出施工便道、开挖弃土的堆放位置、机具设备的作业场地等.（2)通过控制桩将高程引至湖岸，并在湖岸的两侧各设一水准点（共6个控制点)以便基坑开挖时对深度进行控制.（3)确定围堰位置.然后参考挡水坝断面图中基坑开挖坡度、宽度以及河床概略需清淤层的面积、厚度等计较开挖土方量，并确定围堰间的距离，计较时并考虑基坑塌方、土方回淤以及能够堆积的高度，确保开挖的淤泥能在围堰内堆积，并且不会影响管道施工.清除堰底淤泥：按照现场丈量，确定其位置后，对该段溪堤边及堰底的淤泥清除.围堰填筑：从上游距挡水坝3米处及下游距挡水坝4米处开始进行横向的方法设置两条截水围堰，为包管围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的斜坡，拱起高度为河宽的10％，其实不小于1 米，在堰堤背水一侧边坡中打两排木桩加固.木桩的稍径不小于 10 厘米、长为2～3 米，排距1.5 米，桩距1.0 米交织排列；在木桩的内侧用装满粘土的编织袋筑0.6 米宽的小堤，后摆放草袋.在堰体迎水面满铺一层防水布,并铺往河床一侧良多于2 米，上下层防水布搭接长度为1 米，其余接头搭接为 0.5 米，最后在防水布上笼盖一层编制袋装土.围堰筑好后，迎水面上铺设防水雨布，下部深入淤泥层0.6m压实，以防大量渗水.围堰高度则按照实际情况现场确定.基坑一次性抽水，采取分段式抽水，配备1台20QW-15-6.5（Q＝20 m3/h，H＝15m，P＝6.5KW）排污泵排除基坑集水.在挡水坝根本施工进程中还应注意基坑排水包含根本渗水、天然降水及施工弃水.按照围堰地基渗水特性及各施工任务面用弃水情况预算.选用1台20QW-15-6.5型进行经常性排水.围堰裁撤：1、挡水坝主体工程结束后，进行围堰裁撤施工.围堰裁撤应自上而下、由外向内退挖.围堰裁撤由中间向两端进行.填筑需注意事项：（1）土、草(麻)袋围堰填筑前，应清除堰底处河床上的树根、石块、概略淤泥及杂物等.（2）土、草(麻)袋围堰应采取松散的粘性土，不得含有石块、垃圾、木料等杂物，冬期施工时不该使用冻土.（3）土、草(麻)袋围堰施工进程中，对堰体应随时进行不雅察、丈量，如产生滑坡、渗漏、淘刷等现象时，应阐发原因,实时采纳加固措施.（4）迎水面粘土袋要求平放，上、下及内外均要搭接错缝，用脚踩踏平实，按设计坡度进行内外码砌，特别注意靠内侧粘土袋平稳、整齐.（5）土、草捆土围堰填筑出水面后，或干筑土围堰时，填土应分层压实.（6）草(麻)袋围堰的施工应合适下列规则：1）堰顶宽宜为0.5-1m，堰外边坡坡度视水深及流速确定，宜为1∶0.5～1∶1.0；堰内边坡坡度宜为1∶0.2～1∶0.5.2）草(麻)袋装土量宜为草(麻)袋容量的2/3，袋口应缝合，不得漏土.3）土袋堆码时应平整密实，相互错缝.4）草(麻)袋围堰可用粘土填心防渗.在流速较大处，堰外边坡草(麻)袋内可填装粗砂或砾石，以防冲刷.。

3、施工方案（设计说明）3.1 围堰尺寸：断面尺寸：堰顶宽为0.6m，堰外边坡坡度视水深及流速确定，宜为1∶1.0；堰内边坡坡度宜为1∶0.5。

高度已现场测量为准。

超出水面高度为1m。

3.2围堰的技术要求：（1）围堰应编制施工设计，其构造应简单，符合强度、稳定、防冲和抗渗要求，并应便于施工、维修和拆除。

（2）围堰的施工设计应包括以下主要内容：一、围堰断面施工图；二、围堰施工方法、施工材料和机具；三、围堰拆除方法与要求；四、安全措施。

（1）围堰类型的选择应根据河道的水文、地形、地质及地方材料、施工技术和装备等因素，经综合技术经济比较确定,并应符合表4-1的规定。

围堰的选用范围表4-1注：土、草捆土、草(麻)袋围堰适用于土质透水性较小的河床。

（2）土、草(麻)袋、钢板桩围堰的顶面高程，宜高出施工期间的最高水位0.5－0.7m；草捆土围堰顶面高程宜高出施工期间的最高水位1.0～1.5m。

（3）围堰施工和拆除，不得影响航运和污染临近取水水源的水质。

3.3施工步骤填筑施工便道→测定围堰的位置→清除堰底水下淤泥→围堰填筑→迎水面编织袋铺设→围堰拆除便道修筑：根据现场实际情况，及施工部署，我部计划先施工挡水坝。

而该处挡水坝的修筑就必须采取草袋围堰方能施工，因此我部计划修筑施工便道至施工段。

测量放样：（1)用全站仪测量，并用灰线放出挡水坝中心线，同时规划出施工便道、开挖弃土的堆放位置、机具设备的作业场地等。

（2)通过控制桩将高程引至湖岸，并在湖岸的两侧各设一水准点（共6个控制点)以便基坑开挖时对深度进行控制。

（3)确定围堰位置。

然后参考挡水坝断面图中基坑开挖坡度、宽度以及河床表面需清淤层的面积、厚度等计算开挖土方量，并确定围堰间的距离，计算时并考虑基坑塌方、土方回淤以及能够堆积的高度，确保开挖的淤泥能在围堰内堆积，而且不会影响管道施工。

清除堰底淤泥：根据现场测量，确定其位置后，对该段溪堤边及堰底的淤泥清除。

围堰填筑：从上游距挡水坝3米处及下游距挡水坝4米处开始进行横向的方式设置两条截水围堰，为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的斜坡，拱起高度为河宽的10％，并不小于1 米，在堰堤背水一侧边坡中打两排木桩加固。

筑土，草袋围堰施工方案定义：筑土草袋围堰是用一层草袋一层土再一层草袋一层土在水中逐渐堆筑形成的挡水结构，为我国传统的河工技术。

其下层的草土体靠上层草土体的重量，使之逐步下沉并稳定，堰体需放边坡。

其基本断面是梯形，断面宽度是依据水深和施工时上游壅水高度及基坑施工场地要求来确定，据各地实践经验，断面宽为水深的2～3倍。

流沙基础可采用机械化施工，断面宽度应适当的加大。

由于草土体的沉陷较大，这必须留备足够的起高，一般超高为设计堰高的10％～l5％。

主要填筑材料：1、草袋：麦柴和稻草是修筑草袋围堰的主要材料，稻草抗拉耐久性强。

在选择柴草料时，要求长而整齐，并经过轻微碾压，吸水性强的支茎长度50厘米以上为宜。

2、土料：一般土壤即可使用。

对土壤干湿度的简单测验，在现场将土用手握紧成团，掷地能散为宜。

冻土、干土、含有较多砂砾石和有机物杂质的土壤不得使用。

3.本工程经现场实地考察，场地内原为河沟淤泥土质，后农民拆迁的建筑垃圾回填形成现有施工场地，现场的土方不可用于围堰工程，需外进土方施工 1.草土围堰施工方案1.1. 平面布置草袋筑土围堰的平面布置见附图。

1.2. 横断面堰体横断面见附图。

⑴. 堰顶高程按常水位季节的水位和考虑气候变化以及河道底需要清淤等因数，本工程围堰高度6.5m加高0.5m，即围堰高度定为7.0m。

(2) 堰体断面顶宽为10.0m，施工时近似按矩形截面施工，其边坡由围堰土自重压缩和被水冲刷后形成，约1:0.2～1:0.4,底宽13.0m。

(3). 稳定性验算草袋筑土围堰受到的水平力为外侧水压力P水、外侧土压力P土，受到的竖向力为自重G0、外侧土对堰体的竖向压力G土、基底水的渗透压力U。

计算工况：草袋筑土围堰高H=7m，水头高H水=5m，草土围堰的容重γ草土=12KN/m3，水的容重γ水=10KN/ m3，卵石的容重γ卵石=19KN/m3，卵石的浮容重γ'卵石=11KN/m3，取土的内摩擦角φ=250，静止土压力系数Ko=0.2，草土体基底与地基的摩擦系数f=0.4。

草袋围堰方案草袋围堰作为一种常见的水利工程设计，旨在通过围堰抵挡洪水、控制水流、保护河岸等功能，起到治理河流、防止洪水灾害的作用。

以下是对草袋围堰方案的详细介绍。

一、方案概述草袋围堰方案是基于传统围堰施工技术的改进和升级，通过使用特制的草袋来替代传统的砂石堆砌，使围堰具有更好的防冲击能力和生态环保效果。

二、草袋材料选择草袋的制作材料主要选用天然纤维材料，如竹编、麻绳等，这些材料具有良好的韧性和抗冲击能力，并且易于获取和施工。

三、围堰施工流程1. 设计方案在施工前，需根据实际情况进行工程测量和设计，确定围堰的长度、高度和位置。

2. 场地准备清理围堰施工区域，确保施工现场平整、干净，为后续施工创造良好条件。

3. 围堰搭建将预先制作好的草袋放置在围堰位置上，并根据设计要求进行错缝排列，使用麻绳或竹编绑扎草袋，使其牢固连接。

4. 围堰加固在围堰的两侧进行加固工作，可以采用钢筋混凝土桩、石头填筑等方式，提高围堰的稳定性和抗冲击能力。

5. 工程验收草袋围堰施工完成后，进行工程验收，确保围堰的质量合格，并达到设计要求。

四、草袋围堰的优势1. 灵活性高草袋围堰施工相对传统围堰更加灵活，可以根据实际需要进行调整和改进。

2. 抗冲击性强草袋材料具有较好的韧性和抗冲击能力，可以有效抵挡洪水的冲击。

3. 节能环保草袋围堰采用天然纤维材料制作，符合环保要求，对生态环境无污染。

4. 维护成本低相对于传统砂石围堰，草袋围堰的维护成本较低，材料易于获取、更换和维修。

五、应用范围草袋围堰广泛应用于河道整治、水库建设、防洪工程等水利工程领域，在防止洪水灾害、控制水流和保护河岸方面发挥重要作用。

总结：草袋围堰方案通过使用特制的草袋，替代传统的砂石堆砌，使围堰具有更好的防冲击能力和生态环保效果。

其优势包括灵活性高、抗冲击性强、节能环保以及维护成本低。

草袋围堰在防止洪水灾害、控制水流和保护河岸方面有着广泛的应用前景，是一种效果良好的水利工程设计方案。

3 【2 】.施工筹划（设计解释）3.1 围堰尺寸：断面尺寸：堰顶宽为0.6m,堰外边坡坡度视水深及流速肯定,宜为1∶1.0;堰内边坡坡度宜为1∶0.5.高度已现场测量为准.超出水面高度为1m.3.2围堰的技巧请求：（1）围堰应编制施工设计,其结构应简略,相符强度.稳固.防冲和抗渗请求,并应便于施工.维修和拆除.（2）围堰的施工设计应包括以下重要内容：一.围堰断面施工图;二.围堰施工办法.施工材料和机具;三.围堰拆除办法与请求;四.安全措施.（1）围堰类型的选择应依据河流的水文.地形.地质及地方材料.施工技巧和设备等身分,经分解技巧经济比较肯定,并应相符表4-1的划定.围堰的选用规模表4-1注：土.草捆土.草(麻)袋围堰实用于土质透水性较小的河床.（2）土.草(麻)袋.钢板桩围堰的顶面高程,宜凌驾施工时代的最高水位0.5－0.7m;草捆土围堰顶面高程宜凌驾施工时代的最高水位1.0～1.5m.（3）围堰施工和拆除,不得影响航运和污染邻近取水水源的水质.3.3施工步骤填筑施工便道→测定围堰的地位→消除堰底水下淤泥→围堰填筑→迎水面编织袋铺设→围堰拆除便道构筑：依据现场现实情形,及施工部署,我部筹划先施工挡水坝.而该处挡水坝的构筑就必须采取草袋围堰方能施工,是以我部筹划构筑施工便道至施工段.测量放样：（1)用全站仪测量,并用灰线放出挡水坝中间线,同时筹划出施工便道.开挖弃土的堆放地位.机具设备的功课场地等.（2)经由过程掌握桩将高程引至湖岸,并在湖岸的两侧各设一水准点（共6个掌握点)以便基坑开挖时对深度进行掌握.（3)肯定围堰地位.然后参考挡水坝断面图中基坑开挖坡度.宽度以及河床表面需清淤层的面积.厚度等盘算开挖土方量,并肯定围堰间的距离,盘算时并斟酌基坑塌方.土方回淤以及可以或许聚积的高度,确保开挖的淤泥能在围堰内聚积,并且不会影响管道施工.消除堰底淤泥：依据现场测量,肯定其地位后,对该段溪堤边及堰底的淤泥消除.围堰填筑：从上游距挡水坝3米处及下流距挡水坝4米处开端进行横向的方法设置两条截水围堰,为保证围堰的质量和稳固性.有用抵抗河水的压力,堰堤应筑成向迎水面拱的斜坡,拱起高度为河宽的10％,并不小于1 米,在堰堤背水一侧边坡中打两排木桩加固.木桩的稍径不小于 10 厘米.长为2～3 米,排距1.5 米,桩距1.0 米交织分列;在木桩的内侧用装满粘土的编织袋筑0.6 米宽的小堤,后摆放草袋.在堰体迎水面满铺一层防水布,并铺往河床一侧不少于2 米,高低层防水布搭接长度为1 米,其余接头搭接为 0.5 米,最后在防水布上笼罩一层编制袋装土.围堰筑好后,迎水面上铺设防水雨布,下部深刻淤泥层0.6m压实,以防大量渗水.围堰高度则依据现实情形现场肯定.围堰示意图基坑一次性抽水,采用分段式抽水,配备1台20QW-15-6.5（Q＝20m3/h,H＝15m,P＝6.5KW）排污泵消除基坑集水.在挡水坝基本施工进程中还应留意基坑排水包括基本渗水.自然降水及施工弃水.依据围堰地基渗水特征及各施工工作面用弃水情形估算.选用1台20QW-15-6.5型进行经常性排水. 围堰拆除：1.挡水坝主体工程停止后,进行围堰拆除施工.围堰拆除应自上而下.由外向内退挖.围堰拆除由中央向两头进行.填筑需留意事项：（1）土.草(麻)袋围堰填筑前,应消除堰底处河床上的树根.石块.表面淤泥及杂物等.（2）土.草(麻)袋围堰应采用松散的粘性土,不得含有石块.垃圾.木柴等杂物,冬期施工时不应应用冻土.（3）土.草(麻)袋围堰施工进程中,对堰体应随时进行不雅察.测量,如产生滑坡.渗漏.淘刷等现象时,应剖析原因,实时采取加固措施.（4）迎水面粘土袋请求平放,上.下及表里均要搭接错缝,用脚踩踏平实,按设计坡度进行表里码砌,特殊留意靠内侧粘土袋安稳.整洁.（5）土.草捆土围堰填筑出水面后,或干筑土围堰时,填土应分层压实.（6）草(麻)袋围堰的施工应相符下列划定：1）堰顶宽宜为0.5-1m,堰外边坡坡度视水深及流速肯定,宜为1∶0.5～1∶1.0;堰内边坡坡度宜为1∶0.2～1∶0.5.2）草(麻)袋装土量宜为草(麻)袋容量的2/3,袋口应缝合,不得漏土.3）土袋堆码时应平整密实,互相错缝.4）草(麻)袋围堰可用粘土填心防渗.在流速较大处,堰外边坡草(麻)袋内可填装粗砂或砾石,以防冲刷.。

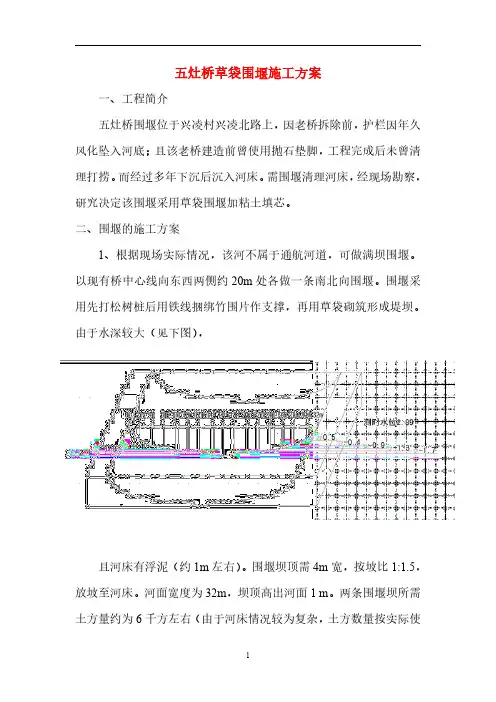

五灶桥草袋围堰施工方案一、工程简介五灶桥围堰位于兴凌村兴凌北路上，因老桥拆除前，护栏因年久风化坠入河底；且该老桥建造前曾使用抛石垫脚，工程完成后未曾清理打捞。

而经过多年下沉后沉入河床。

需围堰清理河床，经现场勘察，研究决定该围堰采用草袋围堰加粘土填芯。

二、围堰的施工方案1、根据现场实际情况，该河不属于通航河道，可做满坝围堰。

以现有桥中心线向东西两侧约20m处各做一条南北向围堰。

围堰采用先打松树桩后用铁线捆绑竹围片作支撑，再用草袋砌筑形成堤坝。

由于水深较大（见下图），且河床有浮泥（约1m左右）。

围堰坝顶需4m宽，按坡比1:1.5，放坡至河床。

河面宽度为32m，坝顶高出河面1 m。

两条围堰坝所需土方量约为6千方左右（由于河床情况较为复杂，土方数量按实际使用为准）。

2、木桩支护：木桩搭设主要为铺设土工袋设置，木桩施工必须在低水位期间施工，这时河水冲击力比较小，便于木桩固定在水中。

根据以往施工经验以及咨询有相关工程经验的工程师，暂定纵向木桩，间隔1m 设置 1 根，要求深入泥土3.0m 以上，每根木桩还需打设斜撑木桩。

木桩长度根据水位和围堰高度选定。

桥北起10m至20m位置采用9米木桩，其余木桩采用8米木桩，斜撑木桩采用8米木桩，以保证围堰的稳定性。

3、在进行围堰施工时一定选择低水位时进行。

将土方装入草袋后按要求投入河中，两端用绳子或钢丝固定好。

草袋施工前预埋好尼龙绳，用于勒紧竹竿压实土工布，从而增强围堰的抗冲刷能力，确保围堰的耐久性。

在施工中注意草袋堆砌整齐规范，以确保围堰的整体稳定。

将露处水面的部分用土料加以覆盖保护，以免被其他设备碰破损坏。

草袋围堰的施工顺序为上游侧→下游侧。

袋体应逐层加高，不许在局部堤段一次性加高两层。

4、围堰完成，经过沉淀3-5天后，采用泥浆泵抽水。

5、初步抽水完成后，为了保障挖机能安全进场施工，需要对河床进行小沉井降水。

沉井规格为：外径0.3m，内径0.25m，根据以往施工经验以及咨询有相关工程经验的工程师，沉井深度至少需要35m。

粘土草袋围堰施工方案1. 引言粘土草袋围堰是一种常用的河道治理工程方法，通过利用草袋和粘土的组合，形成一道固定的堤坝，用以保护河道的安全和稳定。

本文将介绍粘土草袋围堰的施工方案，包括施工前的准备工作、施工过程及施工后的处理措施。

2. 施工准备2.1. 设计方案确认在进行施工前，需要根据具体项目的需求，确认粘土草袋围堰的设计方案。

设计方案包括围堰的布设位置、高度、宽度等参数。

一般情况下，设计方案应由专业工程师进行设计，并根据相关法规和标准进行评审。

2.2. 材料准备在施工前，需要准备好以下材料：•粘土：选择质量好、含水率适宜的粘土作为围堰的填料。

•草袋：选用麻袋或者相似材料制作草袋，确保其具有一定的韧性和防水性能。

•沙袋：在围堰中设立沙袋用以增强堰体的稳定性。

•泥浆和胶水：用于固定和粘合草袋和粘土。

2.3. 施工队伍组建在施工前，需要组建一个专业的施工队伍，包括工程师、技术人员和施工工人。

施工队伍应具有相关经验和技能，能够熟练操作相关施工设备并掌握围堰施工的技术要点。

2.4. 施工设备准备在施工前，需准备以下设备：•挖掘机：用于开挖和清理施工区域。

•压土机：用于压实围堰填料。

•水泵：用于抽水和泥浆的供给。

•手持工具：如镐、铲等，用于精细施工。

3. 施工过程3.1. 施工区域准备在进行施工前，首先需要对围堰的施工区域进行准备。

去除施工区域内的杂草、石块等障碍物，并确保地基坚实、平整。

3.2. 围堰布设根据设计方案确定的位置，开始围堰的布设。

首先，在河道两侧进行临时桩的布设，用以确定围堰的边界和形状。

然后，根据桩的位置，依次将草袋和粘土填充在内部，逐渐形成稳定的围堰体。

3.3. 草袋固定与粘合在围堰布设过程中，需要注意草袋的固定与粘合。

草袋应紧密堆放，并用绳子或胶水将其固定在一起，以确保围堰的稳定性和防水性能。

3.4. 沙袋布设为增强围堰的稳定性，可以在围堰中央或侧面布设沙袋。

沙袋应平整摆放，与围堰体紧密贴合，并确保沙袋之间无间隙。

草袋围堰施工方案3、施工方案（设计说明）3.5.1围堰尺寸：断面尺寸：堰顶宽为3m，堰内外边坡坡度为1∶1.5。

高度已现场测量为准。

超出水面高度为1m。

3.5.2围堰的技术要求：（1）围堰应编制施工设计，其构造应简单，符合强度、稳定、防冲和抗渗要求，并应便于施工、维修和拆除。

（2）围堰的施工设计应包括以下主要内容：一、围堰断面施工图；二、围堰施工方法、施工材料和机具；三、围堰拆除方法与要求；四、安全措施。

（1）围堰类型的选择应根据河道的水文、地形、地质及地方材料、施工技术和装备等因素，经综合技术经济比较确定,并应符合表4-1的规定。

围堰的选用范围表4-1注：土、草捆土、草(麻)袋围堰适用于土质透水性较小的河床。

（2）土、草(麻)袋、钢板桩围堰的顶面高程，宜高出施工期间的最高水位0.5－0.7m；草捆土围堰顶面高程宜高出施工期间的最高水位1.0～1.5m。

（3）围堰施工和拆除，不得影响航运和污染临近取水水源的水质。

3.5.3施工步骤填筑施工便道→测定围堰的位置→清除堰底水下淤泥→围堰填筑→迎水面编织袋铺设→围堰拆除便道修筑：根据现场实际情况，及施工部署，我部计划先施工挡水坝。

而该处挡水坝的修筑就必须采取草袋围堰方能施工，因此我部计划修筑施工便道至施工段。

测量放样：（1)用全站仪测量，并用灰线放出挡水坝中心线，同时规划出施工便道、开挖弃土的堆放位置、机具设备的作业场地等。

（2)通过控制桩将高程引至湖岸，并在湖岸的两侧各设一水准点（共6个控制点)以便基坑开挖时对深度进行控制。

（3)确定围堰位置。

然后参考挡水坝断面图中基坑开挖坡度、宽度以及河床表面需清淤层的面积、厚度等计算开挖土方量，并确定围堰间的距离，计算时并考虑基坑塌方、土方回淤以及能够堆积的高度，确保开挖的淤泥能在围堰内堆积，而且不会影响管道施工。

清除堰底淤泥：根据现场测量，确定其位置后，对该段溪堤边及堰底的淤泥清除。

围堰填筑：从上游距挡水坝3米处及下游距挡水坝4米处开始进行横向的方式设置两条截水围堰，为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的斜坡，拱起高度为河宽的10％，并不小于1米，在堰堤背水一侧边坡中打两排木桩加固。

草袋围堰施工方案1. 引言草袋围堰是一种环保、经济、有效的河道和水利工程防护措施。

本文将介绍草袋围堰的施工方案，包括施工步骤、材料准备、围堰配置和安全注意事项等。

2. 施工步骤2.1 地面准备工作在施工前，需要对工作区域进行地面准备工作。

首先，清理施工区域内的垃圾和杂物，保持地面整洁。

其次，测量和标记出围堰的位置和大小，确保准确施工。

2.2 材料准备在施工过程中需要准备以下材料和工具：•草袋：选用优质的天然材料制作，确保草袋的质量和强度。

•土壤：作为填充材料，用于填充草袋内部并加固围堰。

•铁钉和橡皮锤：用于固定草袋和连接草袋之间。

2.3 草袋围堰施工1.首先，根据预先标记的位置，将第一层草袋摆放在工作区域内。

2.使用铁钉和橡皮锤固定第一层草袋，确保其牢固稳定。

3.在第一层草袋上填充土壤，并使用橡皮锤轻轻拍实，确保填充均匀。

4.摆放第二层草袋，并与第一层草袋连接起来，注意调整位置和角度，以确保围堰的整体平衡。

5.迭代上述步骤，逐渐增加围堰的高度，直至达到所需的高度。

6.最后，确保围堰的稳固性和坚固性，加固围堰连接处，修整围堰表面。

3. 围堰配置草袋围堰的配置需要根据具体情况和需要进行调整。

以下是一些建议配置：•围堰宽度：根据河流或水库的宽度和水流的强弱，确定围堰的宽度。

一般来说，围堰宽度越宽，防护效果越好。

•围堰高度：根据水位的变化范围，确定围堰的高度。

高度可以按需调整，确保在最大水位时仍能有效防护。

•围堰长度：根据需要围堰的范围和防护目标，确定围堰的长度。

4. 安全注意事项在草袋围堰的施工过程中，需要注意以下安全事项：•施工人员应戴好安全帽和防护手套，确保施工安全。

•在围堰施工区域设置明显的警示标志，以防止事故发生。

•注意施工现场的通风和排水，在施工过程中及时清理积水和泥浆。

•在施工过程中，遵循安全操作规程，确保操作正确、稳定。

5. 结论草袋围堰是一种环保、经济、有效的河道和水利工程防护措施。

本文介绍了草袋围堰的施工方案，包括施工步骤、材料准备、围堰配置和安全注意事项等。
