m2检测316316l不锈钢分析液

316不锈钢检测报告316不锈钢检测报告检测背景•检测目的：对316不锈钢材料进行质量检测，确保其符合相关标准和要求。

•检测方法：采用非破坏性测试和化学分析等技术手段进行全面检测。

检测项目1.外观检测：–表面平整度：对316不锈钢表面进行观察和测量，确保表面平整度符合规范要求。

–表面缺陷：检查是否存在划痕、凹凸等表面缺陷，并记录缺陷数量和大小。

2.物理性能检测：–密度测试：采用浮法或称重法测定316不锈钢的密度，验证是否符合标准密度范围。

–弹性模量测试：通过拉伸试验测定316不锈钢的弹性模量，确认其力学性能是否满足要求。

3.化学成分检测：–含碳量：采用化学分析方法，测试316不锈钢中的碳含量，以判断其碳含量是否在标准范围内。

–含铬量：使用化学分析仪器检测不锈钢中的铬含量，验证其是否符合要求。

–含镍量：对316不锈钢样品进行含镍量检测，确保镍含量符合标准。

4.抗腐蚀性能检测：–盐雾试验：将316不锈钢样品暴露在盐雾环境中，观察其腐蚀状况，并根据标准要求评估其抗腐蚀性能。

–酸碱抗性测试：在不同酸碱溶液中浸泡316不锈钢样品，检验其抗酸碱腐蚀性能。

5.特殊性能检测（可选）：–磁性测试：通过磁性测试仪器检测316不锈钢的磁性，判断其在磁场中的表现。

–耐磨性检测：使用磨损试验机检测316不锈钢在摩擦、磨损条件下的耐磨性能。

检测结果•外观检测结果：316不锈钢表面平整度良好，无明显划痕和凹凸。

•物理性能检测结果：密度测试显示316不锈钢的密度为/cm³，弹性模量为193 GPa，符合标准要求。

•化学成分检测结果：316不锈钢中的含碳量为%，含铬量为16%，含镍量为10%，均在标准范围内。

•抗腐蚀性能检测结果：经盐雾试验和酸碱抗性测试，316不锈钢样品表现出良好的抗腐蚀性能。

•特殊性能检测结果（可选）：316不锈钢不具有磁性，耐磨性能优秀。

检测结论经全面检测，所检测的316不锈钢材料符合相关标准和要求，可正常使用于相应领域，具备良好的物理性能、化学成分和抗腐蚀性能。

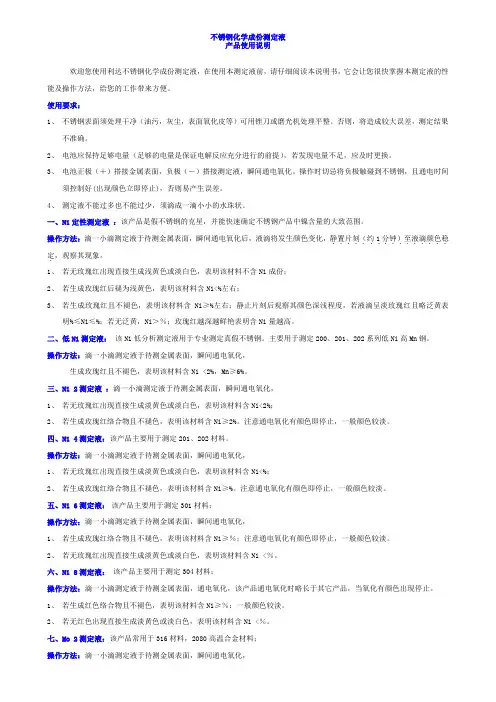

不锈钢化学成份测定液产品使用说明欢迎您使用利达不锈钢化学成份测定液，在使用本测定液前，请仔细阅读本说明书，它会让您很快掌握本测定液的性能及操作方法，给您的工作带来方便。

使用要求：1、不锈钢表面须处理干净（油污，灰尘，表面氧化皮等）可用锉刀或磨光机处理平整。

否则，将造成较大误差，测定结果不准确。

2、电池应保持足够电量（足够的电量是保证电解反应充分进行的前提），若发现电量不足，应及时更换。

3、电池正极（＋）搭接金属表面，负极（－）搭接测定液，瞬间通电氧化。

操作时切忌将负极触碰到不锈钢，且通电时间须控制好(出现颜色立即停止)，否则易产生误差。

4、测定液不能过多也不能过少，须滴成一滴小小的水珠状。

一、Ni定性测定液：该产品是假不锈钢的克星，并能快速确定不锈钢产品中镍含量的大致范围。

操作方法：滴一小滴测定液于待测金属表面，瞬间通电氧化后，液滴将发生颜色变化，静置片刻（约．．．．．．．．．．．．．．．1．分钟）至液滴颜色稳定．，观察其现象。

1、若无玫瑰红出现直接生成浅黄色或淡白色，表明该材料不含Ni成份；2、若生成玫瑰红后褪为浅黄色，表明该材料含Ni<%左右；3、若生成玫瑰红且不褪色，表明该材料含Ni≥%左右；静止片刻后观察其颜色深浅程度，若液滴呈淡玫瑰红且略泛黄表明%≤Ni≤%；若无泛黄，Ni＞％；玫瑰红越深越鲜艳表明含Ni量越高。

二、低Ni测定液：该Ni低分析测定液用于专业测定真假不锈钢。

主要用于测定200、201、202系列低Ni高Mn钢。

操作方法：滴一小滴测定液于待测金属表面，瞬间通电氧化，生成玫瑰红且不褪色，表明该材料含Ni <2%，Mn≥6%。

三、Ni 2测定液：滴一小滴测定液于待测金属表面，瞬间通电氧化，1、若无玫瑰红出现直接生成淡黄色或淡白色，表明该材料含Ni<2%；2、若生成玫瑰红络合物且不褪色，表明该材料含Ni≥2%。

注意通电氧化有颜色即停止，一般颜色较淡。

四、Ni 4测定液：该产品主要用于测定201、202材料。

M2 检测316 316L 不锈钢分析液|不锈钢化学成分测定液不锈钢药水产品名称:不锈钢快速测定液（M2）产品编号:XJW316-316L产品包装:分析纯AR12ml产品保质期:6个月1概述316、316L不锈钢以其优良的耐腐蚀性能成为钢铁产业的热点和重点，不少企业，特别是小企业、不法商人纷纷投资参与市场竞争，市场上不锈钢产品质量参差不齐、鱼目混珠，甚至将0Cr18Ni9/304假冒为0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L,牟取暴利，严重扰乱市场、损害用户利益、缩短316、316L不锈钢制品的使用寿命及生产安全。

不锈钢协会公布了我国1992-1999年316、316L不锈钢质量的现状，存在问题较多，这些被抽查的钢均是在钢厂检验合格出厂的产品。

钢厂内每批钢板抽取1张钢板进行检测，其结果代表整批钢板的质量。

有的钢厂因有许多因素造成同批钢板质量波动过大，质量统计不合格率高达16%左右；甚至有将0Cr18Ni9/304与00Cr17Ni12Mo2/316L，混批并当00Cr17Ni12Mo2/316L供货，采用如此质量的钢板生产的不锈钢制品将造成很大的安全隐患，这对终端制造商来说，即使按批抽样进行复验仍存在很大风险2产品用途该测定液用于检测不锈钢0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L、0Cr17Ni12Mo2Ti/316Ti、00Cr17Ni14Mo3/317L、00Cr20Ni23Mo4Cu/904L;3操作及判定在试样的表面，滴一滴溶液，将干电池的正极接触试样，负极接触溶液且不得接触试样(通电0.5秒)，试样显红色后且不消褪，说明该试样钼含量大于2%；如果试样显红色，然后立即消失，证明该试样钼含量小于2%。

4注意事项A搭药水铜钱头（负极）每次用过后用餐巾纸拭干净；B干电池通电时间限定在0.5-1秒内；C负极对准溶液时，电极不能接触试样，否则形成短路；D检测材料必须无强磁性;5后处理测试完备后，试样点液部位会留下淡黑斑，一定时间内会产生锈蚀，因此需用水清洗并用布擦试干净。

不锈钢化学成分测定液不锈钢化学成分测定一1、不锈钢化学成份中是否含镍使用方法：在被测钢无磁性的前提下，将该分析测定液一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化2-5秒，氧化后呈玫瑰红色，则证明该不锈钢中含镍量在5.5%以下，反映后显黄色或无色的，证明镍含量6%2、不锈钢化学成份测定药水，201系列(N4)说明：测定不锈钢的化学成份中镍含量是否达到3.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量4%，即已达到201系列标准，若显黄色或无色，证明镍小于4%3、不锈钢化学成份测定药水，301系列(N6)说明：测定不锈钢的化学成份中含镍量是否达到5.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量5.5%，即已达到301系列标准，若显黄色或无色，证明镍小于5.5%4、不锈钢化学成份测定药水，304系列(N8)说明：测定不锈钢的化学成份中含镍量是否达到8%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量8%，即已达到304系列标准，若显黄色或无色，证明镍小于8%，即未达到304材质标准5、不锈钢化学成份测定药水，N10说明：测定不锈钢的化学成份中含镍量是否达到9.6%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则证明该不锈钢中的镍含量9.6%，若显黄色或无色，证明镍小于9.6%6、不锈钢化学成份测定药水，N14(N14)说明：测定不锈钢的化学成份中含镍量是否达到11%以上使用方法：此测药水用于鉴别Cr20Ni14、Cr26Ni12、Cr23Ni13(309S)，将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈红色，则表明该不锈钢含镍11%7、不锈钢化学成份测定药水，310高温材质系列(N20)说明：测定不锈钢的化学成份中含镍量是否达到18%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈黄色，则表明该不锈钢含镍为0-14%;氧化后呈老黄色，则表明不锈钢含镍在14%左右;氧化后呈红色，则表明该不锈钢含镍在20%左右，即达到310标准;氧化后呈粉红色，则表明不锈钢含镍在35%左右;氧化后呈绿色带点红，则表明该合金为康铜8、不锈钢化学成份测定药水，高镍系列(N40)说明：测定不锈钢的化学成份中含镍量是否达到32%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成红色，则证明该不锈钢中的镍含量32%，若无色，则表明该不锈钢中镍的含量小于32%9、不锈钢化学成份测定药水，高镍系列(N60)说明：测定不锈钢的化学成份中含镍量是否达到52%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中的镍含量52%，若无色，则表明该不锈钢中镍的含量小于52%10、不锈钢化学成份测定药水，高镍系列(N80)说明：测定不锈钢的化学成份中含镍量是否达到75%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中的镍含量75%，若无色，则表明该不锈钢中镍的含量小于75%11、不锈钢化学成份测定药水，316系列(M2)说明：测定不锈钢的化学成份中含钼量是否达到1.5%以上使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化1-3秒后呈成红色且不消退，则证明它的含钼量1.5%，若不显红色或红色一显便消退，则证明其中钼含量达不到1.5%12、名称：不锈钢化学成份测定药水，硫酸铜(蓝色)说明：测定合金中是否含铬使用方法：滴一例滴于合金表面(无需通电)，数秒钟后，如果显示红色则表明合金中不含铬和镍，如铁、锰钢等，如果显无色则表明该合金属钢类，有必要在用其他药水在测13、名称：不锈钢化学成份测定药水，430系列(Cr13-17)说明：测定液合金中含铬是否在13%-17%之间使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色，则证明它的含铬量16%，呈淡黄色，则证明含铬量11%14、名称：不锈钢化学成份测定药水，Cr18-23说明：测定合金中含铬是否在18%-23%使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色，则证明它的含铬量22%，反应后呈无色或淡绿色，则含铬量小于22%15、名称：不锈钢化学成份测定药水，321系列(Ti微)说明：测定合金中是否含钛使用方法：将该分析测定液滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，一直氧化到变色为止，反应后呈黄色，则证明它含钛0.3%，若呈无色或淡绿色，说明不含钛16、名称：不锈钢化学成份测定药水，钛系列(Ti纯钛)说明：测定合金中是否是钛合金或纯钛使用方法：取测定液1#一滴于钛表面，滴加2#测定液2滴与1#测定液混合，如迅速跟钛反应生成针状激烈气泡，呈黑色，证明是合金钛，如与钛反应速度缓慢，最终生成绿色，则证明是纯钛。

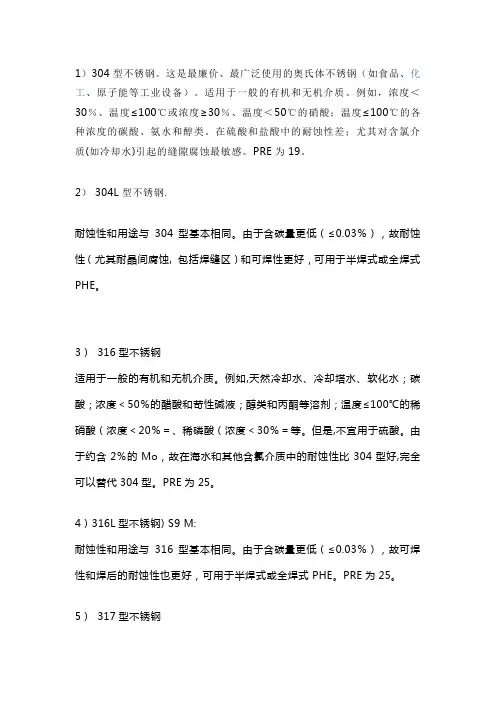

1）304型不锈钢。

这是最廉价、最广泛使用的奥氏体不锈钢（如食品、化工、原子能等工业设备）。

适用于一般的有机和无机介质。

例如，浓度＜30％、温度≤100℃或浓度≥30％、温度＜50℃的硝酸；温度≤100℃的各种浓度的碳酸、氨水和醇类。

在硫酸和盐酸中的耐蚀性差；尤其对含氯介质(如冷却水)引起的缝隙腐蚀最敏感。

PRE为19。

2） 304L型不锈钢.耐蚀性和用途与304型基本相同。

由于含碳量更低（≤0.03％），故耐蚀性（尤其耐晶间腐蚀, 包括焊缝区）和可焊性更好，可用于半焊式或全焊式PHE。

3）316型不锈钢适用于一般的有机和无机介质。

例如,天然冷却水、冷却塔水、软化水；碳酸；浓度＜50％的醋酸和苛性碱液；醇类和丙酮等溶剂；温度≤100℃的稀硝酸（浓度＜20％＝、稀磷酸（浓度＜30％＝等。

但是,不宜用于硫酸。

由于约含2％的Mo，故在海水和其他含氯介质中的耐蚀性比304型好,完全可以替代304型。

PRE为25。

4）316L型不锈钢) S9 M:耐蚀性和用途与316型基本相同。

由于含碳量更低（≤0.03％），故可焊性和焊后的耐蚀性也更好，可用于半焊式或全焊式PHE。

PRE为25。

5）317型不锈钢适合要求比316型使用寿命更长的工况。

由于Cr、Mo、Ni元素的含量比316型稍高，故耐缝隙腐蚀、点蚀和应力腐蚀的性能更好。

PRE为30。

6）AISI 904L或 SUS 890L型不锈钢这是一种兼顾了价格与耐蚀性的高性价比的奥氏体不锈钢，其耐蚀性比以上几种材料好,特别适合一般的硫酸、磷酸等酸类和卤化物（含Cl—、F—）。

由于Cr、Ni、Mo含量较高，故具有良好的耐应力腐蚀、点蚀和缝隙腐蚀性能。

PRE为36。

7）Avesta 254 SMO高级不锈钢这是一种通过提高Mo含量对316型进行了改进的超低碳高级不锈钢，具有优良的耐氯化物点蚀和缝隙腐蚀性能，适用于不能用316型的含盐水、无机酸等介质。

PRE为47。

8）Avesta 654 SMO高级不锈钢这是一种Cr、Ni、Mo、N含量均高于254 SMO 的超低碳高级不锈钢,耐氯化物腐蚀的性能比254 SMO更好,可用于冷的海水。

M2 检测316 316L 不锈钢分析液|不锈钢化学成分测定液不锈钢药水产品名称:不锈钢快速测定液（M2）产品编号:XJW316-316L产品包装:分析纯AR12ml产品保质期:6个月1概述316、316L不锈钢以其优良的耐腐蚀性能成为钢铁产业的热点和重点，不少企业，特别是小企业、不法商人纷纷投资参与市场竞争，市场上不锈钢产品质量参差不齐、鱼目混珠，甚至将0Cr18Ni9/304假冒为0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L,牟取暴利，严重扰乱市场、损害用户利益、缩短316、316L不锈钢制品的使用寿命及生产安全。

不锈钢协会公布了我国1992-1999年316、316L不锈钢质量的现状，存在问题较多，这些被抽查的钢均是在钢厂检验合格出厂的产品。

钢厂内每批钢板抽取1张钢板进行检测，其结果代表整批钢板的质量。

有的钢厂因有许多因素造成同批钢板质量波动过大，质量统计不合格率高达16%左右；甚至有将0Cr18Ni9/304与00Cr17Ni12Mo2/316L，混批并当00Cr17Ni12Mo2/316L供货，采用如此质量的钢板生产的不锈钢制品将造成很大的安全隐患，这对终端制造商来说，即使按批抽样进行复验仍存在很大风险2产品用途该测定液用于检测不锈钢0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L、0Cr17Ni12Mo2Ti/316Ti、00Cr17Ni14Mo3/317L、00Cr20Ni23Mo4Cu/904L;3操作及判定在试样的表面，滴一滴溶液，将干电池的正极接触试样，负极接触溶液且不得接触试样(通电0.5秒)，试样显红色后且不消褪，说明该试样钼含量大于2%；如果试样显红色，然后立即消失，证明该试样钼含量小于2%。

4注意事项A搭药水铜钱头（负极）每次用过后用餐巾纸拭干净；B干电池通电时间限定在0.5-1秒内；C负极对准溶液时，电极不能接触试样，否则形成短路；D检测材料必须无强磁性;5后处理测试完备后，试样点液部位会留下淡黑斑，一定时间内会产生锈蚀，因此需用水清洗并用布擦试干净。

316L不锈钢耐腐性性能不锈钢316L的耐腐蚀性能不锈钢316L的耐腐蚀性能316L(UNS S31603)是以钼为基础的奥氏体不锈钢，这个不锈钢与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。

这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。

一般属性316(UNS S31600), 316L(S31603), 317L(S31703) 是以钼为基础的奥氏体不锈钢, 与常规的铬-镍奥氏体如304 合金相比，具有更好的抗一般腐蚀及点腐蚀、裂隙腐蚀性。

这些合金具有更高的延展性、抗应力腐蚀性能、耐压强度及耐高温性能。

在要求更佳抗一般腐蚀和点腐蚀性能的应用中，317L比316或316L更受欢迎，因为317L含钼量达3-4％，316和316L的含钼量只有2-3％。

316 合金和316L 和317L铜-镍-钼合金还具有奥氏体不锈钢的典型特征，即良好的加工性及成形性。

耐腐蚀一般腐蚀和18-8不锈钢相比，316，316L和317L在大气环境下和其他温和环境下具有更佳的耐腐蚀性。

一般来说，不腐蚀18-8不锈钢的媒介，都不会腐蚀含钼的等级。

唯一例外的是高氧化性酸，如硝酸，含钼的不锈钢对这种酸的耐腐蚀性较弱。

在硫酸溶液中，316和317L比其他铬-镍类型的等级具有更良好的耐腐蚀性。

在温度高达120°F（38°C）的条件下，这两个等级对高浓度溶液都有良好的耐腐蚀性。

当然，使用期间的测试是必不可少的，因为作业条件和酸性污染物可能严重影响腐蚀速率。

浓缩含硫气体时，这两种等级比其他类型的不锈钢具有更好的耐腐蚀性。

然而，在这样的应用中，酸浓度对腐蚀速率的影响相当大，这一因素要慎重考虑。

含钼不锈钢3 16和317L，对其他各种环境都有一定的耐腐蚀性。

以下的腐蚀数据表明，这些合金在沸腾的2 0%磷酸溶液中，表现出优越的耐腐蚀性。

它们也被广泛应用于处理热有机酸和脂肪酸。

与不锈钢测定液搭配使用
块
5
15
4+1便携式防渗漏专用药水盒
80*60*80
便于携带、防止渗漏、保证您和家人的安全
套
5
XJW140
N40
通电氧化，迅速生成粉红色络合物，镍含量大于32%，此液用于测定高温合金；GH135（Cr20ni35）、GH140（Cr25Ni35）。此液通电时间不超过5秒钟。
XJW1560
N60
通电氧化，迅速呈粉红色络合物，镍含量大于50%。反之，无色，镍含量小于50%。
XJW2080
N80
通电氧化，迅速生成粉红色络合物，镍含量大于70%。

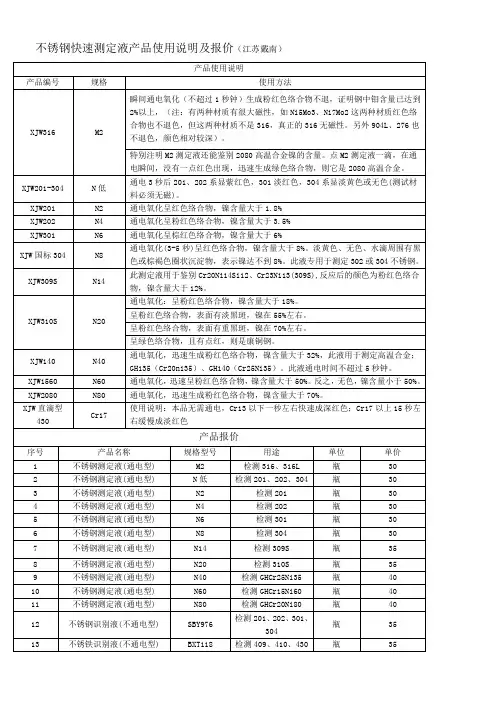

不锈钢快速测定液产品使用说明及报价（江苏戴南）
产品使用说明
产品编号
规格
使用方法
W316
M2
瞬间通电氧化（不超过1秒钟）生成粉红色络合物不退，证明钢中钼含量已达到2%以上，（注：有两种材质有很大磁性，如Ni5Mo3、Ni7Mo2这两种材质红色络合物也不退色，但这两种材质不是316，真正的316无磁性。另外904L、276也不退色，颜色相对较深）。
XJW直滴型430
Cr17
使用说明：本品无需通电，Cr13以下一秒左右快速成深红色；Cr17以上15秒左右缓慢成淡红色
产品报价
序号
产品名称
规格型号
用途
单位
单价
1
不锈钢测定液(通电型)
M2
检测316、316L
瓶
30
2
不锈钢测定液(通电型)
N低
检测201、202、304
瓶
30
3
不锈钢测定液(通电型)
N2
检测201
瓶
30
4

如何识别不锈钢【提醒：用磁铁鉴别不了伪劣不锈钢】人们往往认为，“不锈钢”就是“不生锈的钢”，如果生锈了，那肯定就是假冒伪劣产品了。

这种认识当然是过于简单了。

首先不锈钢的“不锈”，并不是绝对地不生锈，而是相对地在一定条件下的不生锈。

如果用户使用不当，将其用在超出其耐蚀能力的环境或条件下，自然也会生锈。

二是产品所用不锈钢材料出现腐蚀生锈的情况，也可能是因为厂家选材不合理，即厂家针对其产品用途而选用了不合适的不锈钢牌号做原材料，也可能是厂家的生产加工技术不过关。

此外，那就是厂家确实选用了市场上不符合有关国家或行业权威标准的伪劣不锈钢做原材料。

不管怎样，这些都是厂家在采购和加工时应该面对和解决的。

针对当前市场上确实还存在的生产、销售劣质不锈钢的情况，以及以次充好，伪造质量证明书等市场欺骗行为，我们在采购不锈钢材料时怎样才能掌握主动，快速地识破这些欺骗行为，免遭伪劣不锈钢的危害呢？对于这些可能同样亮丽的不锈钢，要从外观上区分其真假优劣，即使作为专家也恐难做到，那究竟还有没有什么简便易行的办法呢？有人说：这很简单，用磁铁吸！吸不住的就是好的，是“不锈钢”，吸住的就是差的，是“不锈铁”！目前这种说法、做法似乎很流行，甚至有科技刊物、电视节目都推行过此法。

对于这种说法、做法，行业专家给予了否定，是不科学和极其错误的。

目前世界上已开发应用的五大类不锈钢中，只有奥氏体不锈钢（众多300系列牌号、200系列牌号）往往无磁性（加工后或有弱磁性），而铁素体不锈钢（众多400系列牌号）、双相不锈钢、马氏体不锈钢、沉淀硬化不锈钢都带有磁性。

无论有无磁性，每种不锈钢都有其特点和适用的范围。

300系奥氏体不锈钢应用最为广泛，而带磁性的现代铁素体等类型的不锈钢的使用比例也越来越高，在餐厨具制品、家电器具、装饰、汽车排气系统、石化等民用、工业领域可以部分替代300系奥氏体不锈钢。

对于200系这种磁铁“吸不住”的奥氏体不锈钢，以锰、氮代镍，比相应的300系钢降低了成本，提高了强度，但因为其耐腐蚀性下降，使得其应用领域较窄，往往是那些要求强度高、无磁性且耐蚀性要求不高的领域，如弹簧、电子设备等。

M2 检测316 316L 不锈钢分析液|不锈钢化学成分测定液不锈钢药水产品名称:不锈钢快速测定液（M2）产品编号:XJW316-316L产品包装:分析纯AR12ml产品保质期:6个月1概述316、316L不锈钢以其优良的耐腐蚀性能成为钢铁产业的热点和重点，不少企业，特别是小企业、不法商人纷纷投资参与市场竞争，市场上不锈钢产品质量参差不齐、鱼目混珠，甚至将0Cr18Ni9/304假冒为0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L,牟取暴利，严重扰乱市场、损害用户利益、缩短316、316L不锈钢制品的使用寿命及生产安全。

不锈钢协会公布了我国1992-1999年316、316L不锈钢质量的现状，存在问题较多，这些被抽查的钢板均是在钢厂检验合格出厂的产品。

钢厂内每批钢板抽取1张钢板进行检测，其结果代表整批钢板的质量。

有的钢厂因有许多因素造成同批钢板质量波动过大，质量统计不合格率高达16%左右；甚至有将0Cr18Ni9/304与00Cr17Ni12Mo2/316L，混批并当00Cr17Ni12Mo2/316L供货，采用如此质量的钢板生产的不锈钢制品将造成很大的安全隐患，这对终端制造商来说，即使按批抽样进行复验仍存在很大风险2产品用途该测定液用于检测不锈钢0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L、0Cr17Ni12Mo2Ti/316Ti、00Cr17Ni14Mo3/317L、00Cr20Ni23Mo4Cu/904L;3操作及判定在试样的表面，滴一滴溶液，将干电池的正极接触试样，负极接触溶液且不得接触试样(通电0.5秒)，试样显红色后且不消褪，说明该试样钼含量大于2%；如果试样显红色，然后立即消失，证明该试样钼含量小于2%。

4注意事项A搭药水铜钱头（负极）每次用过后用餐巾纸擦拭干净；B干电池通电时间限定在0.5-1秒内；C负极对准溶液时，电极不能接触试样，否则形成短路；D检测材料必须无强磁性;5后处理测试完备后，试样点液部位会留下淡黑斑，一定时间内会产生锈蚀，因此需用水清洗并用布擦试干净。

和不锈钢测定液搭配使用
块
5
15
4+1便携式防渗漏专用药水盒
80*60*80
便于携带、防止渗漏、保证您和家人的安全
套
5
不锈钢快速测定液产品使用说明及报价（江苏戴南）
产品使用说明
产品编号
规格
使用方法
XJW316
M2
瞬间通电氧化（不超过1秒钟）生成粉红色络合物不退，证明钢中钼含量已达到2%以上，（注：有两种材质有很大磁性，如Ni5Mo3、Ni7Mo2这两种材质红色络合物也不退色，但这两种材质不是316，真正的316无磁性。另外904L、276也不退色，颜色相对较深）。
特别注明M2测定液还能鉴别2080高温合金镍的含量。点M2测定液一滴，在通电瞬间，没有一点红色出现，迅速生成绿色络合物，则它是2080高温合金。
XJW201-304
N低
通电3秒后201、202系显紫红色，301淡红色，304系显淡黄色或无色(测试材料必须无磁)。
XJW201
N2
通电氧化呈红色络合物，镍含量大于1.8%
XJW140
N40
通电氧化，迅速生成粉红色络合物，镍含量大于32%，此液用于测定高温合金；GH135（Cr20ni35）、GH140（Cr25Ni35）。此液通电时间不超过5秒钟。
XJW1560
N60
通电氧化，迅速呈粉红色络合物，镍含量大于50%。反之，无色，镍含量小于50%。
XJW2080
N80
通电氧化，迅速生成粉红色络合物，镍含量大于70%。
40
10
不锈钢测定液(通电型)
N60
检测GHCr15Ni60
瓶
40
11
不锈钢测定液(通电型)

316L和316LN不锈钢在高温高盐溶液中钝化膜的性能研究王育武;姜瑞景;赵景茂【摘要】利用电化学及扫描电子显微镜(SEM)对316L与316LN两种不锈钢在高温高盐环境中的耐蚀性能进行了对比研究,利用Mott-Schottky曲线研究了两种材料的钝化膜半导体特征,借助X射线光电子能谱(XPS)研究了316LN不锈钢的钝化膜结构以及N元素在钝化膜中的分布状态.结果表明:在高温高盐环境中,两种材料形成的钝化膜都为n型半导体;316LN不锈钢形成的钝化膜耐点蚀性能更好,其钝化膜内缺陷浓度更低,N元素会在钝化膜中富集.最后利用点缺陷原理对316LN钝化膜的耐蚀机理进行了研究.%The passive films formed on 316L and 316LN stainless steel in high-temperature and high-salinity solution have been investigated by electrochemical measurements and surface analysis methods.The results show that the passive films formed on both 316L and 316LN stainless steel behave as n-type semiconductors,but the passive film formed on 316LN stainless steel has lower donor density and better anti-pitting properties.X-ray photoelectron spectroscopy (XPS) show N enrichment in the passive films,and the anti-pitting mechanism of the316LN stainless steel passive film is discussed using a point defect model.【期刊名称】《北京化工大学学报（自然科学版）》【年(卷),期】2017(044)005【总页数】8页(P72-79)【关键词】高温高盐;不锈钢;钝化膜;电化学;X射线光电子能谱(XPS)【作者】王育武;姜瑞景;赵景茂【作者单位】北京化工大学材料科学与工程学院,北京 100029;北京化工大学材料科学与工程学院,北京 100029;北京化工大学材料科学与工程学院,北京 100029;北京化工大学材料科学与工程学院材料电化学过程与技术北京市重点实验室,北京100029【正文语种】中文【中图分类】TG174.3+6含氮不锈钢作为一种新型钢种，因其优异的力学性能及耐蚀性能，近年来得到广泛关注[1]。

不锈钢分析液之使用方法1.名称：不锈钢化学成份检测药水,低镍系列(N低)说明：测定金属的化学成份中是否含镍使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，氧化后呈紫红色，则证明该不锈钢中含镍量在5.5%以下，锰含量一般≥6%，反之不显红色的，一般是301或304材质。

2.名称：不锈钢化学成份检测药水,201系列(N4)说明：测定不锈钢的化学成份中含镍量是否达到3.5%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，氧化后呈粉红色络合物，则证明该不锈钢中镍的含量≥4%，即已达到201系列标准3.名称：不锈钢化学成份检测药水,301系列(N6)说明：测定不锈钢的化学成份中含镍量是否达到5.5%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，氧化后呈粉红色络合物，则证明该不锈钢中镍的含量≥6%，即已达到301系列标准。

4.名称：不锈钢化学成份检测药水,304系列(N8)说明：测定不锈钢的化学成份中含镍是否达到7.8%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈红色，则证明它的含镍量≥8%，若不呈红色则证明该不锈钢中含镍量小于8%，即未达到304材质标准5.名称：不锈钢化学成份检测药水,310高温材质系列(N20)说明：测定不锈钢的化学成份中含镍是否达到18%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，氧化后呈黄色,则表明该不锈钢含镍为0-14%；氧化后呈老黄色,则表明该不锈钢含镍在14%左右；氧化后呈红色络合物,则表明该不锈钢含镍在20%左右，，即达到310标准；氧化后呈粉红色络合物,则表明该不锈钢含镍在35%左右；氧化后呈红色钢表面淡黑斑,则表明该不锈钢含镍在60%左右；氧化后呈红色钢表面重黑斑,则表明该不锈钢含镍在70%左右；氧化后呈绿色带点红,则表明该合金为康铜6.名称：不锈钢化学成份检测药水,316系列(M2)说明：测定不锈钢的化学成份中含钼是否达到2%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈红色且红色不消退，则证明它的含钼量≥1.5%，(注：Ni5Mo3、Ni7Mo2这两种材质因为钼含量已经大于1.5%，所以也会显红不退，要这两种跟316区别还得用测Ni的药水再加以区别)7.名称: 不锈钢化学成份检测药水，硫酸铜(蓝色)说明:测定合金中是否含镍使用方法例:滴一滴于合金表面(无需通电),数秒钟后,如果显红色则表明合金中不含镍,如果显无色则表明合金中则表示合金含镍,有必要再用其它药水再测。

316L不锈钢耐酸碱标准介绍不锈钢是一种耐腐蚀、美观、易清洁的金属材料，被广泛应用于各个领域。

316L不锈钢是一种含有低碳含量的316不锈钢，具有更好的耐腐蚀性能。

本文将详细探讨316L不锈钢的耐酸碱标准。

316L不锈钢耐酸性能316L不锈钢具有优异的耐酸性能，其主要归功于其中的铬元素。

铬能够与氧气结合形成一层致密的氧化铬膜，从而保护不锈钢表面不被腐蚀。

然而，不同酸性溶液对316L不锈钢的腐蚀性能有所不同。

1. 硫酸的腐蚀性316L不锈钢在低浓度的硫酸溶液中具有良好的耐蚀性。

然而，在高浓度的硫酸中，316L不锈钢的耐蚀性能会下降，甚至可能发生腐蚀。

2. 盐酸的腐蚀性与硫酸不同，316L不锈钢对盐酸的腐蚀性较低。

这是因为盐酸溶液中的氯离子可以与316L不锈钢表面的铬元素结合，形成一种致密的氯化铬膜，从而防止进一步的腐蚀。

3. 硝酸的腐蚀性在浓度较低的硝酸溶液中，316L不锈钢具有良好的耐蚀性。

然而，在高浓度的硝酸溶液中，316L不锈钢可能发生腐蚀。

316L不锈钢耐碱性能与耐酸性能相似，316L不锈钢对碱性溶液的耐腐蚀性能也受多种因素影响。

1. 氨水的腐蚀性浓度较低的氨水对316L不锈钢的腐蚀性能较低。

但在浓度较高的氨水中，316L不锈钢可能发生腐蚀。

2. 非氧化性碱溶液的腐蚀性一些非氧化性碱溶液，如氢氧化钠和氢氧化钾溶液，对316L不锈钢的耐腐蚀性能较好。

这是因为这些溶液不会导致金属表面的氧化反应，从而有利于维持316L不锈钢的耐蚀性。

3. 氧化性碱溶液的腐蚀性一些氧化性碱溶液，如氧化钠和氧化钾溶液，对316L不锈钢的腐蚀性较高。

这是因为这些溶液中的氧气可以导致金属表面的氧化反应，从而降低其耐蚀性能。

316L不锈钢耐酸碱标准对于工业应用而言，316L不锈钢的耐酸碱标准十分重要。

以下是一些常见的标准：1. ASTM标准ASTM International是一个制定和发行各种标准的组织。

在ASTM A240标准中，对316L不锈钢的化学成分、机械性能和耐蚀性进行了详细规定。

316和316l化学成分316和316L是常见的不锈钢材料，它们在化学成分上有一些差异。

本文将分别介绍316和316L的化学成分及其特点。

一、316不锈钢316不锈钢是一种耐腐蚀性能较好的不锈钢材料，其化学成分主要包括铬（Cr）、镍（Ni）、钼（Mo）和少量的碳（C）、锰（Mn）、磷（P）、硫（S）、硅（Si）等元素。

其中，铬的含量在16%~18%之间，镍的含量在10%~14%之间，钼的含量在2%~3%之间。

316不锈钢具有优异的耐腐蚀性能，尤其是在氯化物介质中的耐腐蚀性能更为突出。

它可以在常温下耐受大部分化学介质的腐蚀，包括硫酸、酸性氯化物溶液、碱性溶液等。

此外，316不锈钢还具有良好的耐高温性能，可在高温环境下保持较高的强度和耐腐蚀性。

二、316L不锈钢316L不锈钢与316不锈钢的化学成分相似，但其低碳含量使得316L 不锈钢具有更好的焊接性能。

316L不锈钢的碳含量较低，一般在0.03%以下。

相比之下，316不锈钢的碳含量在0.08%~0.10%之间。

低碳含量能够减少晶间腐蚀的风险，提高316L不锈钢在焊接过程中的抗晶间腐蚀能力。

316L不锈钢具有与316不锈钢相似的耐腐蚀性能，尤其是对于氯化物介质的抗腐蚀能力更强。

它也能在高温环境下保持较好的强度和耐腐蚀性。

由于其良好的焊接性能，316L不锈钢广泛应用于化工、海洋工程、医疗器械等领域。

三、316和316L的比较316和316L在化学成分上的主要差异在于碳含量的不同。

316L不锈钢的低碳含量使其具有更好的焊接性能和抗晶间腐蚀能力。

因此，在一些对焊接性能有要求的场合，如化工设备、医疗器械等领域，更常采用316L不锈钢。

316和316L不锈钢的耐腐蚀性能相似，都能够在大部分化学介质中保持较好的耐腐蚀性。

特别是对于氯化物介质的抗腐蚀性能更为出色。

此外，它们还具有良好的耐高温性能，可在高温环境下保持较高的强度和耐腐蚀性。

316和316L是常见的不锈钢材料，它们在化学成分上的主要差异在于碳含量的不同。

M2 检测316 316L 不锈钢分析液|不锈钢化学成分测定液不锈钢药水产品名称:不锈钢快速测定液（M2）产品编号:XJW316-316L产品包装:分析纯AR12ml产品保质期:6个月1概述316、316L不锈钢以其优良的耐腐蚀性能成为钢铁产业的热点和重点，不少企业，特别是小企业、不法商人纷纷投资参与市场竞争，市场上不锈钢产品质量参差不齐、鱼目混珠，甚至将0Cr18Ni9/304假冒为0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L,牟取暴利，严重扰乱市场、损害用户利益、缩短316、316L不锈钢制品的使用寿命及生产安全。

不锈钢协会公布了我国1992-1999年316、316L不锈钢质量的现状，存在问题较多，这些被抽查的钢板均是在钢厂检验合格出厂的产品。

钢厂内每批钢板抽取1张钢板进行检测，其结果代表整批钢板的质量。

有的钢厂因有许多因素造成同批钢板质量波动过大，质量统计不合格率高达16%左右；甚至有将0Cr18Ni9/304与00Cr17Ni12Mo2/316L，混批并当00Cr17Ni12Mo2/316L供货，采用如此质量的钢板生产的不锈钢制品将造成很大的安全隐患，这对终端制造商来说，即使按批抽样进行复验仍存在很大风险2产品用途该测定液用于检测不锈钢0Cr17Ni12Mo2/316、00Cr17Ni12Mo2/316L、0Cr17Ni12Mo2Ti/316Ti、00Cr17Ni14Mo3/317L、00Cr20Ni23Mo4Cu/904L;3操作及判定在试样的表面，滴一滴溶液，将干电池的正极接触试样，负极接触溶液且不得接触试样(通电0.5秒)，试样显红色后且不消褪，说明该试样钼含量大于2%；如果试样显红色，然后立即消失，证明该试样钼含量小于2%。

4注意事项A搭药水铜钱头（负极）每次用过后用餐巾纸擦拭干净；B干电池通电时间限定在0.5-1秒内；C负极对准溶液时，电极不能接触试样，否则形成短路；D检测材料必须无强磁性;5后处理测试完备后，试样点液部位会留下淡黑斑，一定时间内会产生锈蚀，因此需用水清洗并用布擦试干净。

不锈钢化学成分测定液1.名称：不锈钢化学成分测定液,低镍系列(N低)说明：测定金属的化学成份中是否含镍使用方法例：在被测钢无磁性的前提下，将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化2-5秒，氧化后呈玫瑰红色，则证明该不锈钢中含镍量在5.5%以下，反应后显黄色或无色的，证明镍含量≥6%2. 名称：不锈钢化学成分测定液,201系列(N4)说明：测定不锈钢的化学成份中含镍量是否达到3.5%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈粉红色络合物，则证明该不锈钢中镍的含量≥4%，即已达到201系列标准，若显黄色或无色，证明镍小于4%3.名称：不锈钢化学成分测定液,301系列(N6)说明：测定不锈钢的化学成份中含镍量是否达到5.5%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈粉红色络合物，则证明该不锈钢中镍的含量≥5.5%，即已达到301系列标准，呈黄色或无色，证明镍小于5.5%。

4.名称：不锈钢化学成分测定液,304系列(N8)说明：测定不锈钢的化学成份中含镍是否达到8%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒后呈红色，则证明它的含镍量≥8%，若呈黄色或无色则证明该不锈钢中含镍量小于8%，即未达到304材质标准5.名称：不锈钢化学成分测定液, N10说明：测定不锈钢的化学成份中含镍是否达到9.6%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒后呈红色，则证明它的含镍量≥9.6%，若呈黄色或无色则证明该不锈钢中含镍量小于9.6% 6.名称：不锈钢化学成分测定液,Ni14系列(N14)说明：测定不锈钢的化学成份中含镍是否达到11%以上使用方法例：此测药水用鉴别Cr20Ni14、Cr26Ni12、Cr23Ni13(309S)，将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，呈红色络合物,则表明该不锈钢含镍≥11%7. 名称：不锈钢化学成分测定液,310高温材质系列(N20)说明：测定不锈钢的化学成份中含镍是否达到18%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化5-10秒，氧化后呈黄色,则表明该不锈钢含镍为0- 14%；氧化后呈老黄色,则表明该不锈钢含镍在14%左右；氧化后呈红色络合物,则表明该不锈钢含镍在20%左右，，即达到310标准；氧化后呈粉红色络合物,则表明该不锈钢含镍在35%左右；氧化后呈红色钢表面淡黑斑,则表明该不锈钢含镍在60%左右；氧化后呈红色钢表面重黑斑,则表明该不锈钢含镍在70%左右；氧化后呈绿色带点红,则表明该合金为康铜8.名称：不锈钢化学成分测定液,高镍系列(N40)说明：测定不锈钢的化学成份中含镍量是否达到32%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成红色络合物，则表明该不锈钢中镍的含量≥32%；若无色，则表明该不锈钢中镍的含量小于32%9.名称：不锈钢化学成分测定液,高镍系列(N60)说明：测定不锈钢的化学成份中含镍量是否达到52以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中镍的含量≥52%；若无色，则表明该不锈钢中镍的含量小于52%10.名称：不锈钢化学成份检测药水,高镍系列N80说明：测定不锈钢的化学成份中含镍量是否达到75%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，迅速生成粉红色，则表明该不锈钢中镍的含量75%；若无色，则表明该不锈钢中镍的含量小于75%11.名称：不锈钢化学成分测定液,316系列(M2)说明：测定不锈钢的化学成份中含钼是否达到1.5%以上使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化1-3秒后呈红色且红色不消退，则证明它的含钼量≥1.5%，若不显红色或红色一显便消退，则证明其中钼含量达不到1.5%12.名称:不锈钢化学成分测定液，硫酸铜(蓝色)说明:测定合金中是否含铬使用方法:滴一例滴于合金表面(无需通电),数秒钟后,如果显红色则表明合金中不含铬和镍，如铁、锰钢等,如果显无色则表明该合金属钢类,有必要再用其它药水再测13.名称:不锈钢化学成分测定液，430系列（Cr13-17）说明:测定合金中含铬是否在13%-17%之间使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色络合物，则证明它的含铬量在≥16%，呈淡黄色，则证明含铬量≥11%14.名称:不锈钢化学成分测定液，Cr18-23说明:测定合金中含铬是否在18%-23%之间使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化后呈黄色络合物，则证明它的含铬量≥22%，反应后呈无色或淡绿色，则含铬量<22%15.名称:不锈钢化学成份检测药水，321系列（Ti微）说明:测定合金中是否含钛使用方法例：将该分析测定夜滴一滴于钢表面，用9V电池，正极搭钢，负极搭测定液珠上面，通电氧化，一直氧化到变色为止，反应后呈黄色，则证明它含钛≥0.3%，若呈无色或淡绿色，说明不含钛16.名称:不锈钢化学成分测定液，钛系列（Ti纯钛）说明:测定合金中是否是钛合金或纯钛使用方法例：取测定液1#一滴于钛表面，滴加2#测定液两滴与1#测定液混合，如迅速跟钛反应生成针状激烈气泡，呈黑色络合物，证明是合金钛，如与钛反应速度缓慢，最终生成绿色络合物，则证明是纯钛。
