光缆线路的敷设安装与防护

光缆的保护措施概述光缆作为传输高速光信号的关键网络设备，其保护至关重要。

在安装和使用过程中，应采取一系列的保护措施，以确保光缆的正常运行和使用寿命。

本文将介绍一些常见的光缆保护措施，并提供相应的操作建议。

光缆的主要保护措施1. 适当的安装位置选择在安装光缆之前，需要仔细选择合适的安装位置。

一般来说，应选择干燥、通风良好的地方，避免阳光直射和长时间暴露在恶劣的气候条件下。

同时，要与其他设备保持适当的距离，避免互相干扰。

2. 光缆的正确敷设光缆的敷设也是保护光缆的重要环节之一。

在敷设过程中，应注意以下几点：•避免过度弯折：过度弯折会影响光缆的传输性能，甚至导致光信号的丢失。

因此，应避免将光缆弯折到超出其允许范围的角度。

•避免挤压和拉力：光缆的挤压和拉力也会对其性能产生不利影响。

在敷设过程中，应尽量避免光缆被挤压或受到过大的拉力。

•使用保护管或护套：在敷设光缆时，可以使用保护管或护套来提供额外的保护。

这些保护措施可以减少光缆在安装过程中受到的外力。

3. 防护外部物理损伤光缆在使用过程中容易受到外部物理损伤，如挖掘工程、建筑施工等。

为了保护光缆免受这些损伤，可以采取以下措施：•明确标记：在光缆敷设地点附近，使用明显的标志标明光缆的位置，以避免被误伤。

•采取隔离措施：在可能受到物理损伤的地方，可以采取隔离措施，如设置保护栅栏或盖板，以防止人为破坏。

•定期巡检：定期巡检光缆，及时发现并修复潜在的物理损伤。

4. 防护光缆的温度和湿度光缆的温度和湿度也会对其性能产生影响。

为了保护光缆，可以采取以下措施：•控制温度和湿度：在光缆敷设地点，应尽量控制温度和湿度在适宜的范围内。

过高或过低的温度和湿度都会对光缆的传输性能产生不利影响。

•使用绝缘材料：在特殊的环境中，可使用绝缘材料对光缆进行绝缘，以防止温度和湿度的影响。

5. 做好光缆的维护和保养定期的光缆维护和保养也是保护光缆的重要手段。

以下是一些常见的维护和保养措施：•定期清洁：定期清洁光缆和连接器，以保持其正常的工作状态。

直埋光缆的防护1.机械防护——是保护光缆不受外力作用而造成损坏。

当光缆线路穿越机耕地、农村大道以及市区、居民区或易动土地带时，应按设计要求采取保护措施。

光缆线路穿越铁路、公路、街道等不能开挖的地段时，应采取顶管方式，用钢管或塑料管加以保护。

通常在放缆前就已采取了这种保护措施，光缆穿放时，应先在钢管内穿好塑料半硬管，然后穿放光缆，且在管口处用油麻或其它材料堵塞。

对于简易公路或乡村大道等的穿越保护，一般采取在光缆上方加盖水泥盖板或铺红砖保护。

当采用砖保护时，应先在光缆上方覆盖20cm 厚的碎土后，再竖铺红砖，同沟敷设两条光缆时，应横铺红砖进行保护。

2. 防鼠、防蚁措施（1）防止白蚁蛀蚀的措施——白蚁不但啃咬光缆，而且还分泌蚁酸，加速金属护套的腐蚀。

①根据白蚁的生态习性，在敷设光缆线路时，应尽量避免白蚁多滋生的地方。

如森林、木桥、坟场和堆有垃圾的潮湿地方等。

②当光缆线路必须经过白蚁活动的地区时，可采用防蚁毒土埋设光缆。

包括在沟底喷洒药液，以及用药浸过的土壤填沟等。

③在白蚁较多的地方，设计和施工时可采用防蚁光缆，以起到防蚁的效果。

（2）防止鼠类啃咬光缆的措施——鼠类有磨牙利齿的特性，当遇到地下光缆阻挡它们的通道或寻找食物时，就会咬坏光缆。

①根据鼠类的习性，在光缆的路由选择上应避免一些多鼠的地方，如：石桥头和涵洞等。

在穿过农田的田埂、河堤及经济作物坡地时，尽量垂直通过，减少在其边缘的埋设长度；沿山坡公路埋设时，应在靠山坡一侧通过。

由于鼠类的活动范围多在耕作层，因此应保证光缆埋深，符合规定要求，可减少鼠类的危害。

②在必须经过鼠类活动频繁的地带时，用硬塑料管或钢管来保护光缆，并且用土夯实。

不要用石块及硬物塞进光缆沟，做到沟内不留缝隙。

③对于管道光缆来说，将光缆穿进子管内，并将子管用油麻或热缩管封闭，也是很有效的防鼠措施。

光缆线路的“三防”保护光缆通信线路的“三防”保护包括光缆线路的防强电、防雷、防电化学腐蚀1.光缆线路的防强电——应视光缆内有无铜线分别对待。

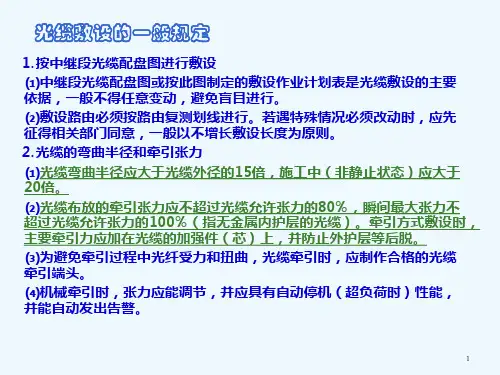

光缆敷设规范光缆敷设规范主要包括敷设地点选择、敷设方法、如何保护光缆等方面的要求。

下面为大家介绍一下光缆敷设规范的一般要求。

一、敷设地点选择：1. 敷设地点应选择在尽可能干燥、通风、防尘、不易受机械振动和磁场影响的地方。

2. 尽量避免光缆与其他电力电缆、电磁波影响较大的设备等共同敷设。

二、敷设方法：1. 敷设前应根据实际情况做好敷设方案，包括路径规划、长度计算、弯曲半径确定等。

2. 敷设时需保持光缆在一定的张力下，以防止光缆断裂或变形。

3. 光缆敷设应避免过多的弯曲和扭曲，尽量保持直线敷设。

4. 光缆敷设时应避免与锐利物体或尖锐边角摩擦或碰撞。

三、敷设保护：1. 光缆在明确敷设路径线路的情况下，应尽量避免在公共交通、两轮摩托车经过或抄近路的地区敷设。

2. 光缆敷设时应尽量采用埋地敷设方式，以保护光缆免受外界破坏。

3. 光缆敷设时应按要求进行保护，如应选用保护管进行加固防护和抗水、抗油加固处理。

4. 光缆敷设时应避免在强电场或强磁场区域敷设。

四、光缆敷设的其他要求：1. 光缆敷设时应进行光缆接续设备、接续箱的安装，并保证光缆及时的终端接续。

2. 光缆终端应安装完好，接续点应严密连接，防止接头容易脱落或损坏。

3. 光缆敷设后应及时进行测试和验收工作，确保光缆敷设质量合格。

4. 光缆敷设后应尽快进行维护保养工作，定期检查光缆的插接处、接续箱及其他附件的接触性能。

5. 对于已经损坏的光缆需要及时修复或更换。

综上所述，光缆敷设规范对于保证光缆的正常运行和使用具有重要意义，合理的敷设规范能够降低光缆的故障率，延长光缆的使用寿命，提高通信信号的传输质量。

光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。

一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。

（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表（4）敷设管道光缆要严格按照设计给定的管孔位置布放。

波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。

（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。

钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。

（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。

光缆预留长度表2、光缆布放端别的确定XX局为A端，XX中继站为B端。

（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。

杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。

光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。

为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。

二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。

2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。

3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。

三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。

2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。

3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。

四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。

2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。

3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。

4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。

五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。

2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。

3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。

六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。

2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。

七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。

2. 施工现场应设置明显的警示标识，避免他人误入施工区域。

3. 施工人员应定期进行安全培训，增强安全意识。

八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。

各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。

光缆工程施工方案中的光缆敷设技术介绍
在光缆工程中，光缆的敷设是至关重要的一环。

光缆的敷设技术直
接影响到网络的稳定性和性能。

为了确保光缆敷设的顺利进行和良好
的效果，施工方案中的光缆敷设技术必须得到充分的介绍和熟练掌握。

光缆的敷设过程需要注意以下几点：
1. 环境适应性：在选择光缆敷设技术时，需要考虑工程所处的环境，如地表情况、地下管道、水域等，以确保敷设的顺利进行和光缆的安
全性。

2. 光缆保护：在敷设过程中，应采取措施确保光缆的保护，避免光
缆受到外力作用而损坏，影响通信信号传输。

3. 敷设方式：根据工程需要和现场条件，选择合适的光缆敷设方式，如直埋敷设、架空敷设、管道敷设等，确保光缆的安全性和长期稳定性。

4. 敷设工艺：光缆的敷设工艺包括光缆的接头处理、布线规划、固
定方式等，需要按照标准操作程序进行，确保光缆的连接质量和稳定性。

5. 检测验收：敷设完成后，需要进行光缆敷设的检测验收工作，包
括光缆连接质量检测、通信信号测试等，确保光缆敷设的质量和性能
符合要求。

综上所述，光缆工程施工方案中的光缆敷设技术介绍是光缆工程中的关键环节。

只有充分了解并熟练掌握光缆敷设技术，才能保证光缆敷设的顺利进行和工程的顺利完成。

希望工程施工方案制定者能够重视光缆敷设技术介绍，确保工程的质量和成效。

光缆敷设安装标准技术措施及施工要求1.1.1光缆结构和应用场合本工程选定的光缆程式主要为GYTA—12B1.3和GYTA—48B1。

3。

1.1.2单盘光缆的技术要求和技术标准工程开工后，施工单位应会同监理单位在施工前对运到工地光缆的规格、程式、数量及出厂合格证进行检查，并做好记录。

光缆、光纤连接器应有传输特性参数的出厂测试记录。

(1) 单盘光缆检验:核对单盘光缆的规格、程式和长度应符合合同规定或设计要求,检查光缆外观有无损伤,填充物是否饱满，检查光缆出厂记录是否符合合同规定或设计要求，测试光纤衰减及长度。

(2）光缆单盘检验时,应核对光缆外端的端别.光缆端别的确定应符合下列要求:①每盘光缆两端应密封和具有表示端别的颜色标志，一般A端标志为红色，B端标志为绿色。

②单盘光缆的光纤衰减系数测试应符合设计要求并与单盘出厂资料基本相符.（3) 光缆的技术标准指标，中国联通集团采购部已在光缆招标文件中予以明确,因此本设计不再提出，但单盘测试指标值应按招标文件的指标进行单盘光缆的复测。

1.3.3杆路的建筑安装要求1.3.3.1杆路的建筑与施工要求(1）本工程架空光缆杆路的杆间距离，是根据地形情况、线路负荷、气象条件以及将来发展扩建的要求等因素来确定的。

本设计野外杆间距离以50m~55m间选定，并尽量避免小于30m的杆距，城区设计在35m~45m间选择，或者根据道路及建筑物的实际情况确定杆距。

（2）架空线路设备设计根据有关的技术规定采取措施进行有效可靠的保护,以免遭受雷击、高电压和强电流的电气危害，以及机械损伤。

设计要求施工时架空线路与其它设施接近或交越时应遵守以下规定：①其间隔净距应符合YD 5148-2007《架空光（电)缆杆路工程设计规范》附录表B.1规定。

②架空光缆和其它设施的间隔应符合YD 5148-2007《架空光(电）缆杆路工程设计规范》附录表B。

2的规定。

③架空光缆和其它电气设施交越的最小间距应符合YD 5148—2007《架空光(电)缆杆路工程设计规范》附录表B。

光缆的施工，直埋光缆敷设注意事项一、埋深二、间距直埋光缆与其它建筑物及地下管线的距离规定同沟敷设的光缆不得交叉、重叠，如有可能，应同时布放。

光缆沟深应符合规定，沟底应平整无碎石;石质、半石质沟底应铺10厘米的沙土或细土。

三、直埋光缆敷设1、直埋光缆敷设一般用工厂化抬放敷设和机械牵引敷设二种方法进行。

2、机械牵引敷设光缆之时，沿线应安装滑轮，防止光缆拖地，光缆不应出现小于规定曲率半径的弯曲以及牵引过紧等牵引现象。

3、人工抬放敷设光缆之时，防范抬放人员进行必要的训练训练，理应抬放时应有一元化的指挥调度，使光缆受力均匀，方向一致，保证整条光缆安全地抬至沟边后逐段放入濶濑叶紫珠。

抬放光缆时光缆不得会发生扭曲和小弯，光缆必须平放沟底，不得腾空和拱起。

4、布放过程中或布放后应及时检查光缆外皮，如有破损应立即加固，直埋光缆敷设后应按相关要求检查光缆护层对地绝缘电阻。

5、光缆敷设后应按规定和要求对光缆金属护层进行对地绝缘测试，并及时处理绝缘障碍。

6、光缆敷设在纵坡大于20度，坡长大于30米的斜坡上时，宜采用“S”形敷设。

7、直埋光缆必须经检查确认符合质量验收标准后，方可回填土。

光缆沟望板应先回填15厘米厚的碎土或细土，并应人工踏平，严禁将石块、砖头等推入沟内。

回填土应高出地面10厘米。

8、直埋光缆插孔应安排连接埠在地势较高、较平坦和地质巩固之处，应避开水塘、河渠、沟坎、道路等施工、维护不便，或接头有可能受到扰动的具体位置。

光缆接头坑一般位于光缆路由前进方向的右侧;接头坑深度一般应符合光缆埋深度要求;光缆接头盒慎防上方可采用水泥盖板或其它防机械损伤的保护措施。

光缆接头预留一盘不少于4m，盘留应整齐;监测电缆引出位置应尽量一致。

四、防护1、海缆线路穿越铁路、通车繁忙或开挖路面受到限制的公路时，应采用钢管保护，或定向钻孔地下敷管，但应同时保证其他地下管线巷道的安全。

采用钢管时，应伸出路基两侧排水沟同时1m，光缆埋深未必北距排水沟沟底应不小于80cm，并符合相关部门的规定。

光缆的敷设方法与要求一、光缆敷设的方法1.直埋敷设：直埋敷设是将光缆直接埋设在地下，适用于光缆需要长时间使用、不需要经常维护和更换的场景。

直埋敷设的优点是施工方便、造价相对较低，适用于一些固定的通信网络。

但是，直埋敷设需要进行光缆保护层的加固和防水保护，以防止外界的破坏和水浸。

2.架空敷设：架空敷设是将光缆通过支架或杆塔悬挂在空中进行传输。

架空敷设的优点是施工方便、维护容易，适用于临时通信网络或需要频繁更换的场景。

但是，架空敷设容易受到天气条件的限制，且易受到外界因素的破坏。

3.水下敷设：水下敷设是将光缆敷设在水下，适用于跨海、跨海峡等场景。

水下敷设的优点是对地面使用没有限制，适用于多样的通信网络。

但是，水下敷设需要对光缆进行密封保护以防止水的渗透，施工难度较大。

4.管道敷设：管道敷设是将光缆放置于专用的管道中，适用于需要集中控制和维护的场景。

管道敷设的优点是易于控制和维护，方便进行光缆的更换和升级。

但是，管道敷设需要进行管道的设计和建设，初期投资较高。

二、光缆敷设的要求1.施工规划：在进行光缆敷设前，需要进行详细的施工规划，包括敷设线路的选择、敷设方式的确定、施工顺序的安排等。

合理的施工规划可以保证光缆的敷设顺利进行，并减少后期维护和运维的成本。

2.工程质量：光缆敷设的工程质量是保障通信网络稳定运行的基础。

敷设过程中需要严格控制光缆的弯曲半径、拉力和压力等参数，避免光缆在敷设过程中产生损坏。

同时，需要对敷设好的光缆进行必要的测试和检验，确保光缆的质量符合要求。

3.环境保护：在光缆敷设过程中需要注意环境保护和资源利用，避免对自然环境造成不必要的破坏。

例如，进行直埋敷设时需要进行土方回填和草木恢复；进行架空敷设时需要注意选择合适的支架和杆塔。

4.安全管理：光缆敷设过程中需要进行安全管理，确保施工人员的人身安全和设备的安全。

例如，需要使用符合要求的敷设工具和设备，进行适当的个人防护。

总结起来，光缆的敷设方法包括直埋敷设、架空敷设、水下敷设和管道敷设等；光缆敷设的要求包括施工规划、工程质量、环境保护和安全管理等。
