GPS静态控制测量外业操作技巧指南

GPS控制测量外业作业要求及技术指南一：外业观测作业人员操作内容安置接收机天线（严格对中整平、定向、量取仪器高）、设置接收机中的参数（如观测模式、截止高度角、和采样间隔等；如不设参数，接收机一般就采用缺省值），以及开机、关机等工作，其他工作由接收机自动完成。

二：操作流程：【选点与埋石——GPS接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备：根据收集的测区内及周边现有平面和高程控制点以及测区地形图等，依据项目任务书或合同书以及相关规范的要求在图上进行设计，标绘处计划设站的区域。

1.1选点的基本要求基本要符合规范（全球定位系统GPS测量规范GB/T18314-2009）的相关要求：A）测站四周视野开阔，高度角15°以上不允许存在成片的障碍物B）远离大功率无线电发射源，以免损坏接收机天线，高压电线50米至少，大功率无线发射源至少200米。

C）测站远离房屋、围墙、广告牌、山坡及大面积平静水面（湖泊、池塘）等信号反射物，以免出现严重的多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护的地方，并尽可能顾及交通条件。

1.2选点作业A）测量人员应按照在图上选择的初步位置以及对点位的基本要求，在实地最终选定点位，并做好相应的标记。

B）利用旧点时，应对旧点的稳定性、可靠性和完好性进行检查，符合要求时方可利用。

C）点名以该点位所在地命名，无法区分时，可在点名后加注（一）、（二）。

D）新旧点重合时，应沿用旧点名，一般不应更改。

E）选点工作完成后，应按规范要求的形式绘制GPS网选点图，可以用相机或手机拍照片。

提交的资料：①点之记②GPS网选点图1.3 埋石C、D、E及GPS点在满足标石稳定、易于长期保存的前提下，均可根据具体情况选用。

提交的资料：标石建造的照片2.仪器的验检：2.1 一般视检GPS接收机及其天线的外观是否良好，是否有挤压摩擦造成的伤痕，仪器、天线等设备的型号是否正确。

外业观测操作手册1.§1.1 静态观测方法我们在GPS相对静态测量的一章中已经详细地介绍了GPS静态测量的过程，其中选点与埋石、外业观测这两部分为具体的野外观测,这就是我们现在要介绍的主要内容。

在野外观测之前，还介绍了如何制定观测计划。

1.§1。

1。

１选点和埋石1.一、选点选点即观测站位置的选择.在ＧPS测量中并不要求观测站之间相互通视，网的图形选择也比较灵活,因此选点比经典控制测量简便得多．但为了保证观测工作的顺利进行和可靠地保持测量结果,用户注意使观测站位置具有以下的条件:①确保GPＳ接收机上方的天空开阔GＰS测量主要利用接收机所接收到的卫星信号，而且接收机上空越开阔,则观测到的卫星数目越多。

一般应该保证接收机所在平面１５°以上的范围内没有建筑物或者大树的遮挡。

②周围没有反射面,如大面积的水域,或对电磁波反射(或吸收）强烈的物体(如玻璃墙，树木等）,不致引起多路径效应。

③远离强电磁场的干扰。

GPS接收机接收卫星广播的微波信号,微波信号都会受到电磁场的影响而产生噪声,降低信噪比，影响观测成果。

所以ＧPS控制点最好离开高压线、微波站或者产生强电磁干扰的场所。

邻近不应有强电磁辐射源，如无线电台、电视发射天线、高压输电线等,以免干扰ＧPS卫星信号。

通常,在测站周围约 200m 的范围内不能有大功率无线电发射源（如电视台、电台、微波站等）；在 50m 内不能有高压输电线和微波无线电信号传递通道.④观测站最好选在交通便利的地方以利于其它测量手段联测和扩展；⑤地面基础稳固,易于点的保存。

注意:用户如果在树木、觇标等对电磁波传播影响较大的物体下设观测站,当接收机工作时，接收的卫星信号将产生畸变,这样即使采集时各项指标，如观测卫星数、DOＰ值等都较好,但观测数据质量很差。

建议用户可根据需要在ＧPS点大约30０米附近建立与其通视的方位点,以便在必要时采用常规经典的测量方法进行联测。

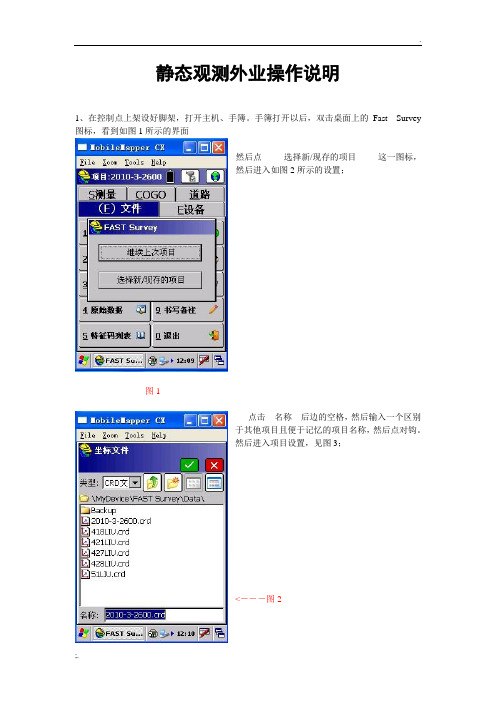

静态观测外业操作说明1、在控制点上架设好脚架，打开主机、手簿。

手簿打开以后，双击桌面上的Fast Survey 图标，看到如图1所示的界面然后点选择新/现存的项目这一图标，然后进入如图2所示的设置；图1点击名称后边的空格，然后输入一个区别于其他项目且便于记忆的项目名称，然后点对钩。

然后进入项目设置，见图3；<―――图2注意：（1）Distance 后边空格里边的内容一定要改成公制。

（2）角度后面的空格要选择度，分，秒（3）方位角设置选择北；其他的设置不用更改，然后点对钩进入界面，如图4所示；图3点击连接上次蓝牙设备，蓝牙将会连接成功。

如图5所示<―――图4<―――图5若没有连接成功，则需要手动选择一下相应仪器序列号的蓝牙，然后点击蓝牙那个符号进行连接。

然后点击S测量这个图表，进入如图6所示的界面:<―――图6点击7记录GPS原始数据进入下一步设置，见图7；<―――图7点击开始文件，界面将转换到如图8所示界面；提示：这个界面的截至角和间隔要根据工程的要求进行设置，点选内寸，不要点选USB记忆棒点击改变天线进行仪器高的设置，则会看到图所示9的界面；图8<―――图9将实际测量的值输入到第二项空格（斜的）内。

然后连续点两次对钩，将看到如图10所示的界面：点击标记新点进入图11所示的界面进行点名等信息的设置；<―――图10点击站点名，输入此控制点的名称注意：站点名的位数最多是4位停止采集的模式应选择人工的点击一下改变天线，检查是否显示的是斜高，数值是否不是实测的数据，要马上更正过来。

然后点对钩，将会看到如图12所示的界面；<―――图11点击监视器/卫星查看这个图表然后就可以看到如图13、14所示界面，然后就可以在静态观测外业记录簿上进行记录了。

<――－图12图13 图14第一次记录完毕以后，点击关闭按钮下边的，然后界面将会转换到图15所示界面然后点击 退出－继续采集然后操作界面将弹出对话框（是否退出主菜单？数据记录将会继续），如图16所示，然后点击 是<―――图15<―――图16然后界面将会转换成图17所示然后点击关闭按钮下边的，将会继续弹出对话框，见图18、19：界面提示：继续记录文件？继续记录点号XXXX？这两步都选择是。

GPS静态控制测量外业操作指南要点简介GPS静态控制测量是现代测量技术的一种高精度、高效率测量方法。

本文将介绍GPS静态控制测量外业操作的基本要点，包括仪器使用、数据采集、数据处理等方面。

仪器使用在进行GPS静态控制测量前，需要选用合适的GPS测量仪器。

常用的GPS测量仪器有Trimble、Leica等品牌，具体选择需要根据实际需要和预算进行判断。

在使用仪器时，需注意以下几点：•仪器使用前，需要开机并进行系统和硬件自检。

•仪器和天线需要正确连接，天线需要稳定放置在可以接收到信号的位置。

•仪器需要放置在平稳的地面上，避免仪器倾斜或移动。

•操作人员需要掌握仪器的基本操作，包括设置测量模式、坐标系统、数据采集间隔等。

数据采集GPS静态控制测量中，数据采集是最为关键的步骤。

在进行数据采集时，需要注意以下几点：•确定好基准站和测站的位置，基准站需要一个已知的坐标，而测站可以位于需要测量的目标上。

•保持良好的天气状况，避免出现收不到信号的情况。

在野外操作时，需要注意遮挡物、电磁干扰等因素。

可以选择在晴天或清晨进行操作，以获得更好的信号。

•在设置数据采集参数时，需要根据实际情况选择不同的采集间隔和采集时长。

一般来说，采集间隔应该越短越好，但采集时长则不应过长以避免出现数据不稳定的情况。

数据处理GPS静态控制测量数据处理主要包括数据下载和数据精度检验两个方面。

数据下载数据下载是将GPS测量仪器采集的数据传输到计算机上，以进行后续的计算和处理。

数据下载需要注意以下几点：•数据传输过程中需要保证传输的准确性和完整性。

•传输过程中需要避免数据被不必要的处理和修改。

•下载完成后，需要对数据进行备份和存储，以备后续使用。

数据精度检验数据精度检验是对采集数据进行检验和校正的过程。

在进行数据精度检验时，需要注意以下几点：•需要使用专业的GPS数据处理软件，常用的有Trimble Business Center、Leica Geo Office等。

GＰS控制测量外业作业要求及技术指南一:外业观测作业人员操作内容安置接收机天线(严格对中整平、定向、量取仪器高)、设置接收机中得参数(如观测模式、截止高度角、与采样间隔等;如不设参数,接收机一般就采用缺省值),以及开机、关机等工作,其她工作由接收机自动完成。

二:操作流程:【选点与埋石——ＧPＳ接收机得检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集得测区内及周边现有平面与高程控制点以及测区地形图等,依据项目任务书或合同书以及相关规范得要求在图上进行设计,标绘处计划设站得区域。

1.1选点得基本要求基本要符合规范(全球定位系统GＰS测量规范GB/Ｔ18３１4－200９)得相关要求:A）测站四周视野开阔,高度角15°以上不允许存在成片得障碍物B）远离大功率无线电发射源,以免损坏接收机天线,高压电线50米至少,大功率无线发射源至少20０米。

C）测站远离房屋、围墙、广告牌、山坡及大面积平静水面(湖泊、池塘)等信号反射物,以免出现严重得多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护得地方,并尽可能顾及交通条件。

1.2选点作业A）测量人员应按照在图上选择得初步位置以及对点位得基本要求,在实地最终选定点位,并做好相应得标记、B）利用旧点时,应对旧点得稳定性、可靠性与完好性进行检查,符合要求时方可利用。

C）点名以该点位所在地命名,无法区分时,可在点名后加注(一)、(二)、D）新旧点重合时,应沿用旧点名,一般不应更改。

E）选点工作完成后,应按规范要求得形式绘制GPS网选点图,可以用相机或手机拍照片。

提交得资料:①点之记②GPS网选点图1、3 埋石C、D、E及GPS点在满足标石稳定、易于长期保存得前提下,均可根据具体情况选用、提交得资料:标石建造得照片2.仪器得验检:2。

1 一般视检GPＳ接收机及其天线得外观就是否良好,就是否有挤压摩擦造成得伤痕,仪器、天线等设备得型号就是否正确、各种零部件及附件、配件等就是否齐全完好,就是否与主体匹配。

竭诚为您提供优质文档/双击可除e等gps静态测量规范篇一：gps静态控制测量外业操作指南gps控制测量外业作业要求及技术指南一：外业观测作业人员操作内容安置接收机天线（严格对中整平、定向、量取仪器高）、设置接收机中的参数（如观测模式、截止高度角、和采样间隔等；如不设参数，接收机一般就采用缺省值），以及开机、关机等工作，其他工作由接收机自动完成。

二：操作流程：【选点与埋石——gps接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备：根据收集的测区内及周边现有平面和高程控制点以及测区地形图等，依据项目任务书或合同书以及相关规范的要求在图上进行设计，标绘处计划设站的区域。

1.1选点的基本要求基本要符合规范（全球定位系统gps测量规范gb/t18314-20xx）的相关要求：a）测站四周视野开阔，高度角15°以上不允许存在成片的障碍物b）远离大功率无线电发射源，以免损坏接收机天线，高压1/16电线50米至少，大功率无线发射源至少200米。

c）测站远离房屋、围墙、广告牌、山坡及大面积平静水面（湖泊、池塘）等信号反射物，以免出现严重的多路径效应。

d）点位应位于地质条件良好、点位稳定、易于保护的地方，并尽可能顾及交通条件。

1.2选点作业a）测量人员应按照在图上选择的初步位置以及对点位的基本要求，在实地最终选定点位，并做好相应的标记。

b）利用旧点时，应对旧点的稳定性、可靠性和完好性进行检查，符合要求时方可利用。

c）点名以该点位所在地命名，无法区分时，可在点名后加注（一）、（二）。

d）新旧点重合时，应沿用旧点名，一般不应更改。

e）选点工作完成后，应按规范要求的形式绘制gps网选点图，可以用相机或手机拍照片。

提交的资料：①点之记②gps网选点图1.3埋石c、d、e及gps点在满足标石稳定、易于长期保存的前提下，均可根据具体情况选用。

提交的资料：标石建造的照片2/162.仪器的验检：2.1一般视检gps接收机及其天线的外观是否良好，是否有挤压摩擦造成的伤痕，仪器、天线等设备的型号是否正确。

静态GPS外业操作方法1．1 概述GPS测量工作与经典大地测量工作相类似，按其性质可分为外业和内业两大部分。

其中：外业工作主要包括选点(即观测站址的选择)、建立观测标志、野外观测作业以及成果质量检核等；内业工作主要包括GPS测量的技术设计、测后数据处理以及技术总结等。

如果按照GPS测量实施的工作程序，则大体可分为这样几个阶段：技术设计、选点与建立标志、外业观测、成果检核与处理。

GPS测量是一项技术复杂、要求严格、耗费较大的工作，对这项工作总的原则是，在满足用户要求的情况下，尽可能地减少经费、时间、和人力的消耗。

1．2 系统作业模式GPS测量的作业模式是指利用GPS定位技术，确定观测站之间相对位置所采用的作业方式。

它主要由GPS接收设备的软件和硬件来决定。

不同的作业模式其作业的方法和观测时间亦有所不同，因此亦有不同的应用范围。

1.2.1 静态相对定位模式一、作业方法：采用两台（或两台以上）静态接收机，分别安置在一条（或数条）基线的端点，根据基线长度和要求的精度，按静态GPS测量系统外业的要求同步观测四颗以上的卫星数时段，时段从30分钟至几个小时不等。

二、定位精度：基线测量的精度可达±（3mm＋1ppm×D），D为基线长度，以公里计。

三、作业要求：采取这种作业模式所观测的独立基线边，应构成闭合图形（如三角形、多边形），以利于观测成果的检核，增强网的强度，提高成果的可靠性和精确性。

四、适用范围：建立国家大地控制网（二等或二等以下）；建立精密工程控制网，如桥梁测量、隧道测量等；建立各种加密控制网，如城市测量、图根点测量、道路测量、勘界测量等。

观测中至少跟踪四颗卫星，同时基线边长一般不要超过15公里。

五、作业范围：控制测量及其加密；工程测量、勘界测量；地籍测量及碎部测量等。

1.3 GPS网的技术设计GPS网的技术设计是GPS测量工作实施的第一步，是一项基础性工作。

这项工作应根据网的用途和用户的要求来进行，其主要内容包括精度指标的确定，网的图形设计和网的基准设计。

中海达GPS静态的使用静态机外业操作步骤：测站点选择应尽可能的远离高压线，大功力无线电发射塔，大树或高楼附近。

1.安装仪器，对中整平，量出仪器天线高。

2.按电源键开机，开机按F 键3秒，三个灯同时闪两下，进入设置模式，来调整主机工作方式。

调到三个灯（卫星灯，接收灯，状态灯）全亮之后，再短按电源键确定，此时主机工作模式为静态模式。

3.观察卫星灯，接收灯，状态灯，电源灯的变化情况。

电源灯：电源灯隔一段时间闪几下，闪的次数表示电量的多少，四次表示电量很足，三下其次，当电源灯快闪时表示电量很低，须尽快更换电池。

卫星灯：卫星灯快闪表示主机还未锁定卫星，锁定卫星之后卫星灯隔约半分钟闪几下，闪的次数表示接收卫星的多少。

锁定卫星之后，状态灯是隔一段时间(采样间隔设置的多少就隔多少秒闪一下)，而接收灯是不会亮的。

静态数据的传输：插好数据线，开机把接收机改为静态模式（若是静态机则开机即可），打开HDS2003数据处理软件点【工具】→【HitMon数据传输】——进入数据传输软件，点【连接】→【计算机通讯设置】——设置通讯串口及传输的波特率一般为115200点【连接】→【连接】或直接点工具栏上的连接快捷键（若用USB传输线则插上后直接点连接即可），连上后在对话框右下角显示仪器号，读取接收机数据后在主界面显示观测的数据，点【文件】→【设置卸载文件的存储目录】或直接点工具栏左侧的 Path 快捷键——设置接收机传出文件的存储目录，设置好后界面刷新一下，在对话框下方显示下载的路径，选择需要下载的文件右键→【输入测站信息】——输入点名、时段、仪器高等，确定后再输入右键选择下一个文件，都输入好后，点【编辑】→【刷新】或直接点工具栏右侧的 Refreft 快捷键，界面刷新一下把改后的数据在写入仪器内，（软件默认点名为四位若不够四位软件自动在点名后加“_”下划线补齐，若仪器高输错，第二次修改时需把点名后的“_”下划线删除，不然所改的数据不能传入到接收机里）刷新后在界面里就可以看到改后的文件的点名和仪器高了，选中需要下载的数据，右键→【数据导出】——把所测的数据导入到指定的文件夹里，导出后点【连接】→【断开】或直接点工具栏上的断开快捷键，就可拨下数据线进行下一台接收机的数据传输。

实验4 GPS静态定位观测一.实验目的（1）熟练地掌握GPS接收机的使用方法。

（2）了解GPS网的布设方案，掌握GPS外业作业计划的制定。

（3）熟悉GPS静态定位外业观测过程。

（4）掌握GPS接收机野外静态数据采集的测量方法；（5）理解GPS控制网的同步环、异步环的构网思想。

二.实验仪器每组GPS接收机一台套，内含GPS接收机一台，电池两块，2米钢卷尺一把，基座一个（含轴心），三脚架一个。

记录本和电池等耗材各一套。

三.实验内容（1）GPS网的布设与实施根据用户的要求，静态网的布设通常情况下有以下三种方式，是：1）点连式，如图1所示。

这种连接方式的特点是，图形结构的强度较低，但工作效率较高。

2）边连式，如图2所示。

这种连接方式的特点是，图形结构的强度较高，但工作效率较低。

3）混连式，如图3所示。

既有点连又有边连，它综合了点连和边连的优缺点，图形结构适中。

图1 图2 图3（2）在布设GPS静态网的时候，应注意以下几点：1）点的周围要开阔，没有遮盖物，没有大的水域，200m范围内没有强的电磁场对GPS信号的干扰。

2）点的选择要尽可能方便交通。

3）点应选在地面基础稳定，易于保存的地方四.实验内容在野外观测之前，最好提前1天做星历预报以选择卫星状况最好的时段观测，同时根据星况做好次日的外业时间安排，外业观测流程如下：1）按实验要求，赶到实验场地，做好数据采集准备工作（安置GPS接收机天线、天线连接、电源连接）。

2）开机搜索天空GPS卫星信号，直到GPS接收机接收到四颗以上的卫星，而且PDOP值小于4。

3）进行数据采集前的GPS接收机参数设置（如：采样间隔5秒钟，高度截止角10°），每个小组的GPS接收机参数设置要一致。

4）数据采集条件满足后每个小组约定同步采集起、止时间，数据采集开始5）做好观测期间的GPS数据记录工作，记录表格见附表1。

6）采集时间到，数据采集工作结束，收拾仪器进行下一个测量点的数据采集工作。
