学期北京航空航天大学网考复习题工厂供电

第一章一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。

2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。

3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。

4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。

5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。

（）3、用电设备的额定电压就是供电线路的额定电压。

（）4、用户从一个方向得到电能的电网是闭式电网（）5、电压和频率过高或过低都会影响电力系统的稳定性（）6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。

（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。

该点称电源的中性点。

（）8、电网是由不同等级线路和输配电设备组成的。

（）9、我国电力系统的额定频率是50赫兹（）10、家庭用电属于二级负荷( )11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。

（）12、目前我国110KV及其以上的电网均采用中性点不接地方式（）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（）14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。

（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。

（）16、电网的频率降低，只影响电动机的功率，而转速不变。

（）17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。

（）18、工厂变配电所的位置应该尽量靠近负荷中心。

（）19、工厂变配电所的位置应该接近电源侧。

（）20、变电所中有配电变压器，而配电所中没有配电变压器。

（）21、工厂变配电所的大门最好朝西开。

（）22、工厂变配电所应当考虑节约占地面积和建筑费用。

（）23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。

（）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。

（）25、架空线路的导线一般采用铜导线。

（）26、钢芯铝绞线一般只用于避雷线和电杆拉线。

航空供电系统复习（全）第一章概述1.用电设备分类:按重要性分类?按负载类型分类按重要性质分：飞行关键负载，飞行必要负载，一般负载；按负载性质分：线性负载，电机负载，非线性负载。

按功用分：1.发动机和飞机的操纵控制设备。

2.机上人员生活和工作所需设备。

3.完成飞行任务所需的设备。

按用电种类分：直流用电设备和交流用电设备。

2.航空器的一次能源?二次能源;航天器的一次能源?二次能源航空器一次能源：发动机；二次能源：液压能，气压能。

航天器一次能源：运载火箭；二次能源：电源。

3.航空航天器供电系统的概念包括哪些部分?飞机电气系统的概念供电系统是电能的产生、变换、输送、分配部分的总称，通常分为电源系统和输配电系统。

飞机电气系统：供电系统和用电设备一起的总称。

4.飞机电源系统?输配电系统的组成电源系统：主电源、辅助电源、应急电源、二次电源、地面电源；输配电系统：电网、配电装置5.飞机配电系统的种类：常规式、遥控式、固态式6.低压直流?CSCF?VSCF电源系统的优缺点（现代飞机主电源）低压直流——优点：技术成熟、启动/发电、不中断供电。

缺点：低压，功率大时电流大，电缆重；电刷和换向器，发电机容量难以提高（<18KW）。

电源调节点电压为28.5V。

CSCF——优点：耐高温工作环境、过载能力强；电压高，电流小（与低压直流比）；三相/单相。

缺点：CSD生产制造维护困难；电能变换效率低，主电源效率70%；电能质量难于进一步提高；难于实现起动/发电一体化。

VSCF——优点：电能质量高，转换率高；旋转部件少，工作可靠；结构设计的灵活性大；能实现无刷起动发电；生产使用维修方便。

缺点：允许工作温度低；承受过载和短路能力较差。

7.400Hz交流电用于三相四线制的原因1．三相发电机和电动机结构效率高，体积重量相同时三相电机的功率大；2.三相电动机易于起动且启动力矩大；3.三相四线制输配电，可得到两种电压—线电压和相电压，以飞机金属机体为中线，输电线重量轻；4.中线接地的三相电动机一相断开时仍能旋转。

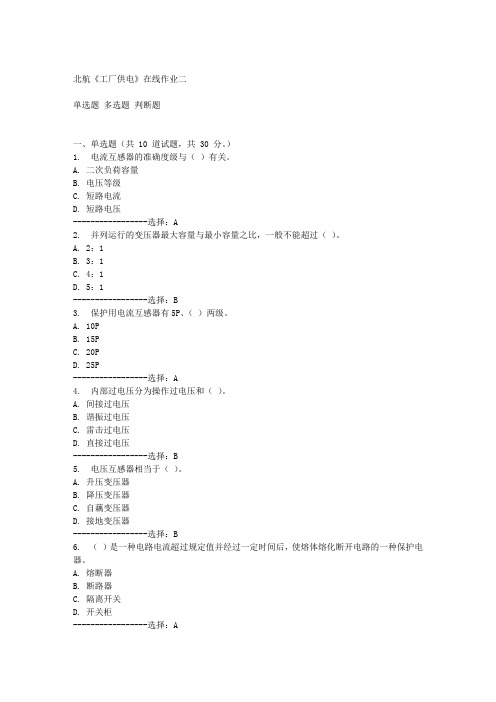

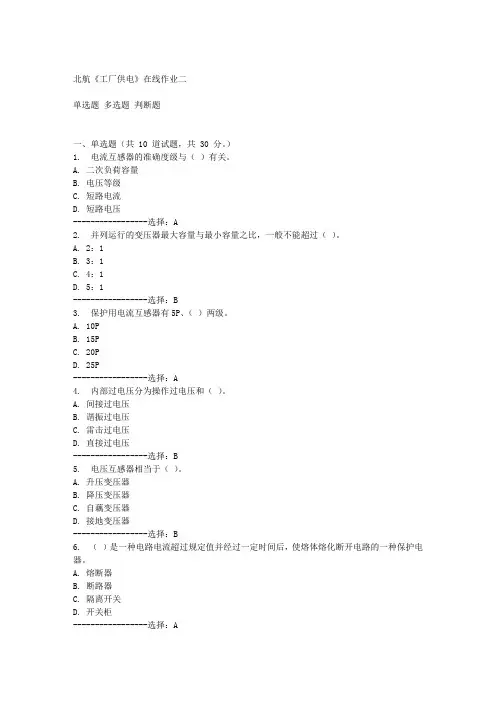

北航《工厂供电》在线作业二
单选题多选题判断题
一、单选题（共 10 道试题，共 30 分。

）
1. 电流互感器的准确度级与（）有关。

A. 二次负荷容量
B. 电压等级
C. 短路电流
D. 短路电压
-----------------选择：A
2. 并列运行的变压器最大容量与最小容量之比，一般不能超过（）。

A. 2：1
B. 3：1
C. 4：1
D. 5：1
-----------------选择：B
3. 保护用电流互感器有5P、（）两级。

A. 10P
B. 15P
C. 20P
D. 25P
-----------------选择：A
4. 内部过电压分为操作过电压和（）。

A. 间接过电压
B. 谐振过电压
C. 雷击过电压
D. 直接过电压
-----------------选择：B
5. 电压互感器相当于（）。

A. 升压变压器
B. 降压变压器
C. 自藕变压器
D. 接地变压器
-----------------选择：B
6. （）是一种电路电流超过规定值并经过一定时间后，使熔体熔化断开电路的一种保护电器。

A. 熔断器
B. 断路器
C. 隔离开关
D. 开关柜
-----------------选择：A。

1.各国规定的安全电流值并不一致，我国规定值为（）。

A.30mA.sB.50mA.sC.100mA.sD.10mA.s答案：A2.屏上信号继电器宜集中布置，安装水平高度应一致，其安装中心线离地面不宜低于（）。

A.800mmB.700mmC.600mmD.500mm答案：C3.PEN线是指（）。

A.保护线B.中性线C.保护中性线D.避雷线答案：C4.专用于保护旋转电机用的避雷器是（）。

A.FS型阀式B.FQ型磁吸阀式C.FD型阀式D.FZ型阀式答案：B5.单支避雷针的保护范围是（）。

A.圆柱体B.圆C.圆锥体D.折线圆锥体答案：D6.当变压器内部发生绝缘击穿或匝间短路时，起保护作用的是（）继电器。

A.过电流B.电压C.热D.气体答案：D7.变压器的额定电压为（）的电压值。

A.一次绕组B.二次绕组C.各绕组D.其他答案：C8.（）主要用来监视变压器油箱内故障。

A.瓦斯保护B.过油保护C.电流保护D.气体保护答案：A9.（）是变压器电路的主体部分。

A.铁心B.绕组C.导线D.其他答案：B10.对于总降变压器一般还装设（）作为主保护。

A.过电流保护B.过电压保护C.纵差保护D.瓦斯保护答案：C11.电器失火后若要带电灭火，不能使用（）。

A.CO2灭火器l4灭火器C.1211灭火器D.泡沫灭火器答案：D12.单母线分段方式适用于（）负荷比重较大，供电可靠性要求较高的车间变电所。

A.一、二级B.一、三级C.二、三级D.其他答案：A13.单相接地保护是利用系统发生单相接地时所产生的（）电流来实现的。

A.A相B.B相C.C相D.零序答案：D14.按发热条件选择导线截面，室外的环境温度一般取（）。

A.按当地最热月地下0.8～1m的土壤平均温度B.当地最热月平均气温C.当地最热平均最高气温加5℃D.当地最热月平均最高气温答案：D15.低压断路器中的电磁脱扣器承担（）保护作用。

A.过流B.过载C.失电压D.欠电压答案：D16.人们俗称的“地线”实际上是（）。

成⼈教育《⼯⼚供电》期末考试复习题及参考答案⼯⼚供电练习题A⼀、填空题1、隔离开关没有专门的灭弧装置，不能断开（）2、⾼压断路器的控制回路按其控制地点分有（）两种。

3、⽤电设备的端电压⼀般允许在其额定电压（）以内变化。

4、外部过电压主要是由（）引起的。

5、导体通过短路电流时产⽣的热量全部⽤于（。

）6、⼯业企业的户外配电⽹结构最常见的便是（）。

7、将发电⼚的电能送到负荷中⼼的线路叫（）线路。

8、提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施9.负荷中⼼⼀般有变电所或配电所，电压的升⾼或降低是通过（）来完成。

10.计算负荷是按（）选择电⽓设备的假定负荷。

11.决定总降压变电所和车间变电所通⽤的原则，其中（）是最基本原则。

12.提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施。

⼆、简答题1、低压配电系统中的中性线（N线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？2、电⽓设备中常⽤的灭弧⽅法有哪些？（⾄少6个）3、互感器有哪些功能？电流互感器和电压互感器使⽤时注意事项？4、电⽓主接线的基本要求有哪些？5、什么叫短路？短路故障产⽣的原因有哪些？在三项系统中，可能发⽣的短路类型有哪些？三、计算题1、已知某机修车间的⾦属切削机床组，拥有380V的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。

试⽤⼆项式法求其计算负荷。

2、某⼚变电所装有两台s9-250/10型变压器，已知变压器参数为：kW P 56.00=?空载电流百分值I 0（%）=2.6，kW P dn 05.3=?，短路电压百分值U d (%)=4.0，K Q 取0.1。

试决定当总负荷S=180KVA 时，应采⽤⼏台变压器运⾏经济。

⼯⼚供电练习题A答案答案：⼀、1、隔离开关没有专门的灭弧装置，不能断开（负荷电流和短路电流）2、⾼压断路器的控制回路按其控制地点分有（就地控制和集中控制）两种。

一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（①）①越大②越小③不变④无法确定15．变压器的电导参数G T，主要决定于哪一个实验数据（①）①△P O ②△P K ③U K% ④I O%16.当功率的有名值为s＝P＋jQ时（功率因数角为 ）取基准功率为S n，则有功功率的标么值为（③）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答：改善功率因数的方法，主要有两种途径。

一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。

二是并联电容器补偿无功功率。

2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。

二是为三相不平衡电流及单相电流提供通路。

三是用来减少负荷中性点的漂移。

PE线的功能是保障人身安全，防止发生触电事故。

NPE线兼有N线和PE线两种功能。

3.在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路。

2.二次侧有一端必须接地。

3.在连接时要注意端子的极性。

4.10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。

5.按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。

6.电源中性点有哪几种运行方式？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。

7.PE线与零线有什么区别？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。

8.在安装使用电压互感器中，应注意那些事项？答：1.在工作时其二次侧不得短路。

2.二次侧有一端必须接地。

3.在连接时也要注意端子的极性。

9 .开关柜的五防是那些？答：1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。

10.电力变压器应装设有那几种保护？答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。

11试比较架空线路和电缆线路的优缺点。

答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。

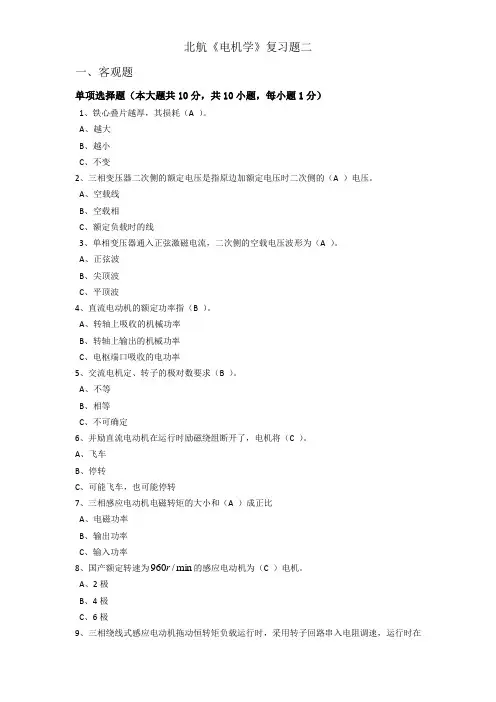

北航《电机学》复习题二一、客观题单项选择题（本大题共10分，共10小题，每小题1分）1、铁心叠片越厚，其损耗（A ）。

A 、越大B 、越小C 、不变2、三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（A ）电压。

A 、空载线B 、空载相C 、额定负载时的线3、单相变压器通入正弦激磁电流，二次侧的空载电压波形为（A ）。

A 、正弦波B 、尖顶波C 、平顶波4、直流电动机的额定功率指（B ）。

A 、转轴上吸收的机械功率B 、转轴上输出的机械功率C 、电枢端口吸收的电功率5、交流电机定、转子的极对数要求（B ）。

A 、不等B 、相等C 、不可确定6、并励直流电动机在运行时励磁绕组断开了，电机将（C ）。

A 、飞车B 、停转C 、可能飞车，也可能停转7、三相感应电动机电磁转矩的大小和（A ）成正比A 、电磁功率B 、输出功率C 、输入功率8、国产额定转速为min /960r 的感应电动机为（C ）电机。

A 、2极B 、4极C 、6极9、三相绕线式感应电动机拖动恒转矩负载运行时，采用转子回路串入电阻调速，运行时在不同转速上时，其转子回路电流的大小（B ）。

A、与转差率反比B、与转差率无关C、与转差率正比10、同步补偿机的作用是（B ）。

A、补偿电网电力不足B、改善电网功率因数C、作为用户的备用电源多项选择题（本大题共20分，共10小题，每小题2分）11、感应电机多为隐极，关于其有关电感的论述，正确的有（ABC)。

A、定子两相间的互感不随时间变化B、定子自感不随时间变化C、转子两相间的互感不随时间变化12、感应电动机的调速方法有（ABC ）三种。

A、变极调速B、变频调速C、改变转差率调速13、他励直流电动机的三种电气制动的方法为（ABC ）。

A、能耗制动B、反接制动C、回馈制动14、直流电动机按照励磁方式分为（ABC ）。

A、他励电动机B、并励电动机C、串励电动机15、同步电机动态分析时，定子标幺值的三个自由选择的物理量基准分别是（ABC ）。
