2014年电力行业电气技能比赛试题解析

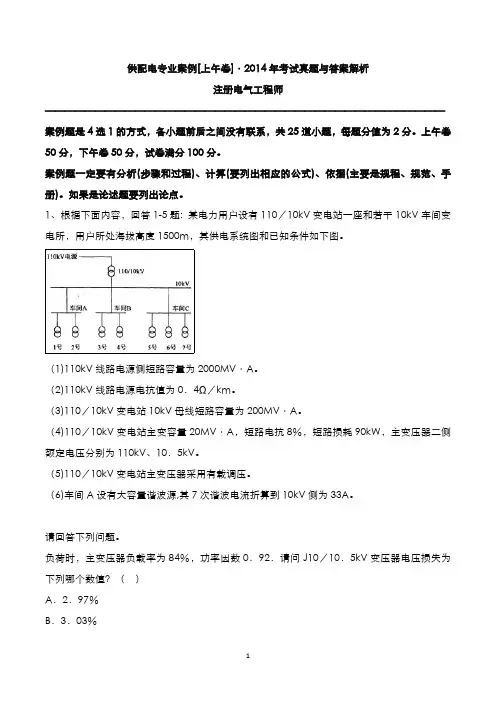

供配电专业案例[上午卷]·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分。

上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)。

如果是论述题要列出论点。

1、根据下面内容，回答1-5题：某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。

（1)110kV线路电源侧短路容量为2000MV·A。

（2)110kV线路电源电抗值为0．4Ω／km。

（3)110／10kV变电站10kV母线短路容量为200MV·A。

（4)110／10kV变电站主变容量20MV·A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。

（5)110／10kV变电站主变压器采用有载调压。

（6)车间A设有大容量谐波源,其7次谐波电流折算到10kV侧为33A。

请回答下列问题。

负荷时，主变压器负载率为84％，功率因数0．92．请问J10／10．5kV变压器电压损失为下列哪个数值？（　）A．2．97％B．3．03％C．5．64％D．6．32％2、计算车问A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值？（　）A．2．1B．2．0C．2．5％D．3．0％3、车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是有效的？（　）A．向车间C供电的电源线路改用大截面导线B．提高车间C的功率因数到0．95C．减少车间C电源线路的谐波电流D．加大110／10kV母线短路容量4、计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值？（　）A．149kmB．33kmC．17kmD．0．13km5、B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之问的小电气安全净距为下列哪个数值？（　）A．875mmB．950mmC．952mmD．960mm6、根据下面内容，回答6-10题：某车间工段用电设备的额定参数及使用情况见下表：采用需要系数法计算本工段起重机用电设备组的设备功率为下列哪一项数值？（　）A．9KwB．30kWC．37．80kWD．75kW7、采用需要系数法简化计算本工段电加热器用电设备组的等效三相负荷应为下列哪一项数值？（　）A．20kWB．28．28kWC．34．60kWD．60kW8、假设经需要系数法计算得出起重机没备功率为33kW，电加热器等效三相负荷为40kW，考虑有功功率同时系数0．85、无功功率同时系数0．90后，本工段总用电设备组计算负荷的视在功率为下列哪一项数值？（　）A．127．6kWB．110．78kWC．95．47kWD．93．96kW9、假设本工段计算负荷为105kV·A，供电电压220／380V，本工段计算电流为下列哪一项数值？（　）A．142．76AB．145．06AC．159．72AD．193．92A10、接至本工段电源进线点前的电缆线路为埋地敷设的电缆，根据本工段计算电流采用“gG”型，熔体额定电流为200A的熔断器作为该电缆线路保护电器，并已知该电器在约定时间内可靠动作电流为1．6倍的熔体额定电流，按照0．6／1kV铜芯交联聚乙烯绝缘电力电缆(见下表)截面应为下列哪一项数值？(考虑电缆敷设处土壤温度，热阻系数、并列系数等总校正系数为0．8)（　）A．3×70+1×35B．3×95+1×50C．3×150+1×70D．3×185+1×9511、根据下面内容，回答11-15题：某用户根据负荷发展需要，拟在厂区内新建一座变电站，用于厂区内10kV负荷供电，该变电所电源取自地区110kV电网(无限大电源容量)，采用2回110kV架空专用线路供电，变电站基本情况如下：（1)主变采用两台三相自冷型油浸有载调压变压器，户外布置。

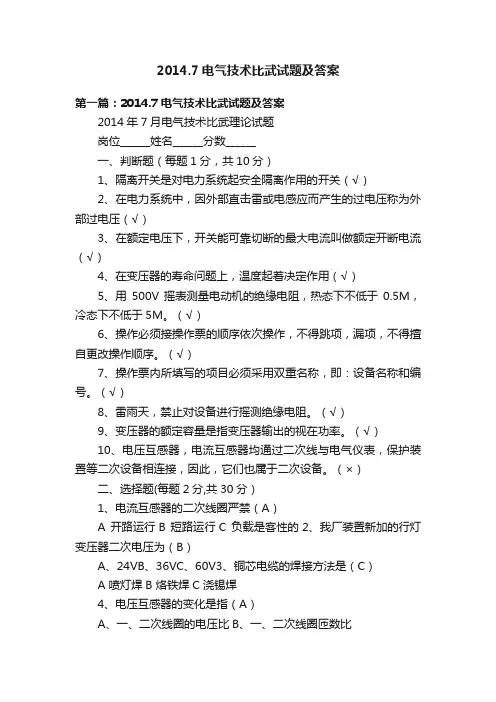

2014.7电气技术比武试题及答案第一篇：2014.7电气技术比武试题及答案2014年7月电气技术比武理论试题岗位______姓名______分数______一、判断题（每题1分，共10分）1、隔离开关是对电力系统起安全隔离作用的开关（√）2、在电力系统中，因外部直击雷或电感应而产生的过电压称为外部过电压（√）3、在额定电压下，开关能可靠切断的最大电流叫做额定开断电流（√）4、在变压器的寿命问题上，温度起着决定作用（√）5、用500V摇表测量电动机的绝缘电阻，热态下不低于0.5M，冷态下不低于5M。

（√）6、操作必须接操作票的顺序依次操作，不得跳项，漏项，不得擅自更改操作顺序。

（√）7、操作票内所填写的项目必须采用双重名称，即：设备名称和编号。

（√）8、雷雨天，禁止对设备进行摇测绝缘电阻。

（√）9、变压器的额定容量是指变压器输出的视在功率。

（√）10、电压互感器，电流互感器均通过二次线与电气仪表，保护装置等二次设备相连接，因此，它们也属于二次设备。

（×）二、选择题(每题2分,共30分）1、电流互感器的二次线圈严禁（A）A 开路运行B 短路运行C 负载是客性的2、我厂装置新加的行灯变压器二次电压为（B）A、24VB、36VC、60V3、铜芯电缆的焊接方法是（C）A 喷灯焊B 烙铁焊C 浇锡焊4、电压互感器的变化是指（A）A、一、二次线圈的电压比B、一、二次线圈匝数比C、一、二次线圈电流比5、在电气三相母线上刷着三种颜色，红色相代表（C）A、A相B、B相C、C相6、启动多台异步电动机时，可以（C）A、一起启动B、由小容量到大容量逐台启动C、由大容量到小容量逐台启动7、两只灯泡、分别为220V，100W；220V，60W，串联接于额定电压为380V的回路中，则 220V、60W的灯泡（A）。

A、比另一只这亮B、没有另一只亮C、与另一只一样亮8、从安全角度考虑，设备停电必须有一个明显的（C）。

2014年度电气技术比武竞赛试题（A卷）：得分：一、选择题（每题0.5分，共30分）1、Ⅰ级防爆区域是指正常情况下，爆炸性气体混合物（ B ）出现的场所。

A．连续地 B．有可能 C．不可能 D．长时间2、交流电流i通过某电阻，在一定时间产生的热量，与某直流电流I在相同时间通过该电阻所产生的热量相等，那么就把此直流I值称为交流电流i的（ A ）。

A、有效值；B、最大值；C、平均值；D、瞬时值。

3、对称三相交流电路总功率等于单相功率的（ B ）。

A、3倍；B、3倍；C、1／3倍；D、1／3倍。

4、三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。

A、1∶1；B、1∶2；C、1∶3；D、1∶4。

5、负载取星形连接，还是三角形连接，是根据( D )。

A、电源的接法而定；B、电源的额定电压而定；C、负载所需电流大小而定；D、电源电压大小，负载额定电压大小而定。

6、互感电动势的方向与( D )有关；A、互感磁通的变化趋势；B、磁场的强弱；C、线圈的匝数；D、线圈的绕向7、工程上一般把感性无功功率Q L和容性无功功率Q C规定为( D )。

A、前者为负，后者为正；B、两者都为正；C、两者都为负；D、前者为正，后者为负。

8、电压和电流的瞬时值表达式分别为u＝220sin（ωt－10°）和i＝5sin（ωt－40°），那么( B )。

A、电流滞后电压40°；B、电流滞后电压30°；C、电压超前电流50°；D、电压超前电流30°。

9、干式变压器绕组温度的温升限值为( A )。

A、100℃；B、90℃；C、80℃；D、60℃。

10、现在普遍使用的变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。

A、蓝色；B、黄色；C、白色；D、黑色。

11、为把电能输送到远方，减少线路上的功率损耗和电压损失，主要采用（ A ）。

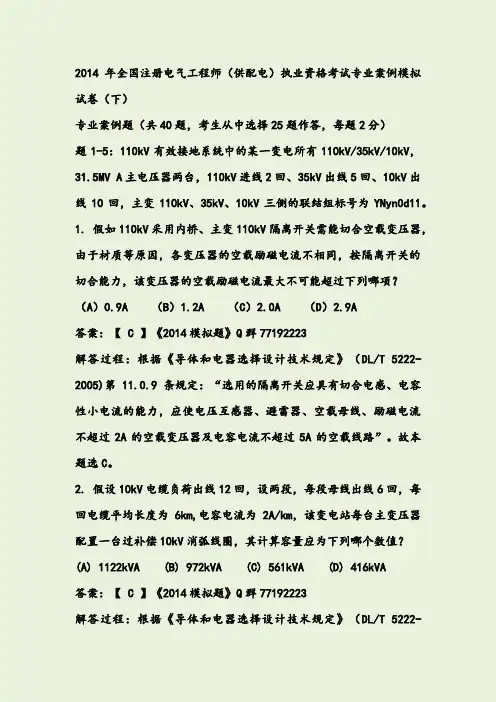

2014年全国注册电气工程师（供配电）执业资格考试专业案例模拟试卷（下）专业案例题（共40题，考生从中选择25题作答，每题2分）题1-5：110kV有效接地系统中的某一变电所有110kV/35kV/10kV，31.5MV A主电压器两台，110kV进线2回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧的联结组标号为YNyn0d11。

1. 假如110kV采用内桥、主变110kV隔离开关需能切合空载变压器，由于材质等原因，各变压器的空载励磁电流不相同，按隔离开关的切合能力，该变压器的空载励磁电流最大不可能超过下列哪项？（A）0.9A （B）1.2A （C）2.0A （D）2.9A答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第11.0.9条规定：“选用的隔离开关应具有切合电感、电容性小电流的能力，应使电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路”。

故本题选C。

2. 假设10kV电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km,电容电流为2A/km，该变电站每台主变压器配置一台过补偿10kV消弧线圈，其计算容量应为下列哪个数值？(A) 1122kVA (B) 972kVA (C) 561kVA (D) 416kVA答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第18.1.4条及式（18.1.4）得：I N√√VA3. 该110kV开关站为60m×70m矩形布置，四角各安装高30m的避雷针，保护物6m高（并联电容器），计算相邻70m的两针间，保护范围一侧的最小宽度b x为（）。

(A) 20m (B) 24m (C) 25.2m (D) 33m答案：【 B 】《2014模拟题》Q群77192223解答过程：多只避雷针的联合保护范围示意图如图所示。

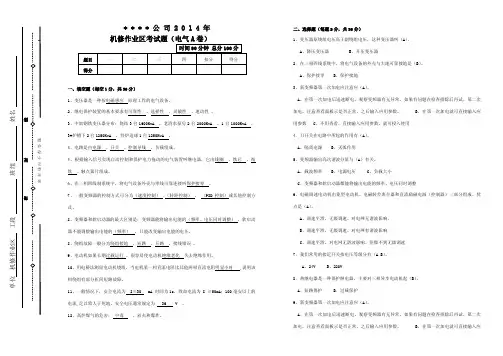

密 封 线单位 机修作业区 工段 班组 姓名密 封 线 内 不 得 答 题* * * * 公 司 2 0 1 4 年 机修作业区考试题（电气A 卷）一、填空题（每空1分，共30分）1、变压器是一种按电磁感应 原理工作的电气设备。

2、继电保护装置的基本要求有可靠性 、选择性 、灵敏性 、速动性 。

3、中加钢铁变压器分布：烧结3台1600KvA ，老清水泵房2台2000KvA 、1台1000KvA ，3#炉槽下2台1250KvA ，竖炉造球1台1250KvA 。

4、电路是由电源 、开关 、控制导线 、负载组成。

5、根据输入信号实现自动控制和保护电力拖动的电气装置叫继电器，它由线圈 、铁芯 、衔铁 、触点簧片组成。

6、在三相四线制系统中，将电气设备外壳与零线可靠连接叫保护接零 。

7、一般变频器的控制方式可分为（速度控制） 、（转距控制） 、 （PID 控制）或其他控制方式。

8、变频器和软启动器的最大区别是：变频器能将输出电能的（频率、电压同时调整） ，软启动器不能调整输出电能的（频率） ，只能改变输出电能的电压。

8、绕组故障一般分为绕组接地 、短路 、开路 、接线错误 。

9、电动机如果长期过载运行 ，很容易使电动机绝缘老化 失去绝缘作用。

10、用电桥法测量电动机绕组，当电机某一相直流电阻比其他两相直流电阻明显小时 ,说明该相绕组有部分匝间短路故障。

11、一般情况下，安全电流为 I ≤30 mA 时间为1s ，致命电流为 I ≥50mA ；100毫安以上的电流,足以致人于死地。

安全电压通常规定为 36 V 。

12、高炉煤气的危害： 中毒 、着火和爆炸。

二、选择题（每题2分，共36分）1、变压器原绕组电压高于副绕组电压，这种变压器叫（A ）。

A 、降压变压器 B 、升压变压器2．在三相四线系统中，将电气设备的外壳与大地可靠接地是（B ）。

A 、保护接零 B 、保护接地 3、新变频器第一次加电应注意应（A ）。

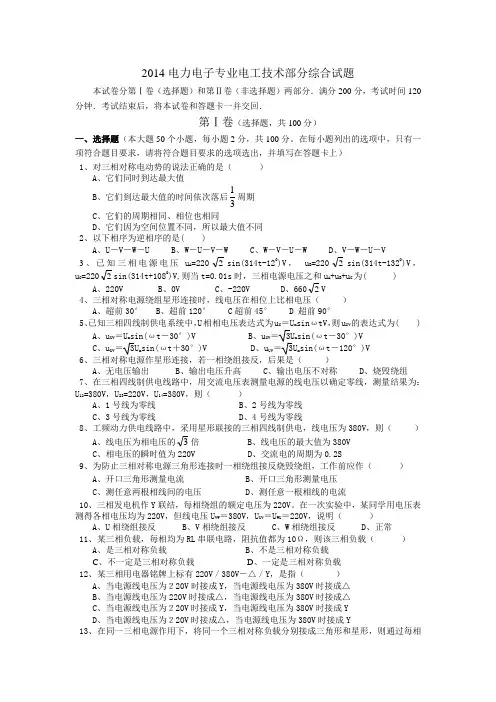

2014电力电子专业电工技术部分综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、对三相对称电动势的说法正确的是（ ）A 、它们同时到达最大值B 、它们到达最大值的时间依次落后31周期 C 、它们的周期相同、相位也相同D 、它们因为空间位置不同，所以最大值不同2、以下相序为逆相序的是( )A 、U －V －W －UB 、W －U －V －WC 、W －V －U －WD 、V －W －U －V3、已知三相电源电压u A =2202sin(314t-12O )V ， u B =2202sin(314t-132O )V ，u C =2202sin(314t+108O )V,则当t=0.01s 时，三相电源电压之和u A +u B +u C 为( )A 、220VB 、0VC 、-220VD 、6602V4、三相对称电源绕组星形连接时，线电压在相位上比相电压（ ）A 、超前30°B 、超前120°C 超前45°D 超前90°5、已知三相四线制供电系统中，U 相相电压表达式为u U ＝U m sin ωtV ，则u UV 的表达式为( )A 、u UV ＝U m sin(ωt －30°)VB 、u UV ＝3U m sin(ωt －30°)VC 、u UV ＝3U m sin(ωt ＋30°)VD 、u UV ＝3U m sin(ωt －120°)V6、三相对称电源作星形连接，若一相绕组接反，后果是（ ）A 、无电压输出B 、输出电压升高C 、输出电压不对称D 、烧毁绕组7、在三相四线制供电线路中，用交流电压表测量电源的线电压以确定零线，测量结果为：U 12=380V ，U 23=220V ，U 14=380V ，则（ ）A 、1号线为零线B 、2号线为零线C 、3号线为零线D 、4号线为零线8、工频动力供电线路中，采用星形联接的三相四线制供电，线电压为380V ，则（ ）A 、线电压为相电压的3倍B 、线电压的最大值为380VC 、相电压的瞬时值为220VD 、交流电的周期为0.2S9、为防止三相对称电源三角形连接时一相绕组接反烧毁绕组，工作前应作（ ）A 、开口三角形测量电流B 、开口三角形测量电压C 、测任意两根相线间的电压D 、测任意一根相线的电流10、三相发电机作Y 联结，每相绕组的额定电压为220V 。

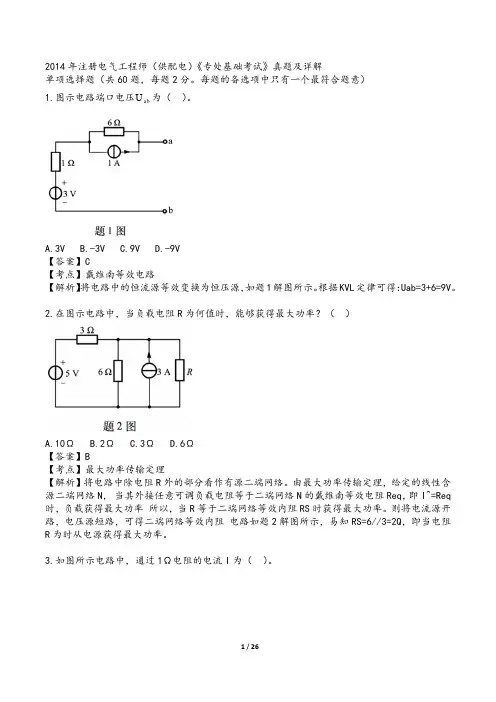

2014年注册电气工程师（供配电）《专处基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）U为（）。

1.图示电路端口电压abA.3VB.-3VC.9VD.-9V【答案】C【考点】戴维南等效电路【解析】将电路中的恒流源等效变换为恒压源，如题1解图所示。

根据KVL定律可得：Uab=3+6=9V。

2.在图示电路中，当负载电阻R为何值时，能够获得最大功率？（）A.10ΩB.2ΩC.3ΩD.6Ω【答案】B【考点】最大功率传输定理【解析】将电路中除电阻R外的部分看作有源二端网络。

由最大功率传输定理，给定的线性含源二端网络N，当其外接任意可调负载电阻等于二端网络N的戴维南等效电阻Req，即I^=Req 时，负载获得最大功率所以，当R等于二端网络等效内阻RS时获得最大功率。

则将电流源开路，电压源短路，可得二端网络等效内阻电路如题2解图所示，易知RS=6//3=2Q，即当电阻R为时从电源获得最大功率。

3.如图所示电路中，通过1Ω电阻的电流I为（）。

A.-5/29AB.2/29AC.-2/29AD.5/29A【答案】D【考点】戴维南等效电路【解析】将电路中除1Q 电阻以外的部分看作有源二端网络，如题3解图（a ）所示。

由电阻分压定理可知， Ua=55+2X5=257V ，Ub=43+4X5=207， Uab=57Vo 再将电压源短路，如题 3 解图（b ）所示，可得：1^=3//4+2//5=227Q 。

又由戴维南定理得到等效电路，如题3解图（c ）所示，可得经过1D 电阻的电流为：I=57/227+l=529A 。

4.图示电路中，L=10H ，Ω=101R ，Ω=102R 。

将电路开关K 闭合后直至稳态，那么在这段时间内电阻2R 上消耗的焦耳热为（ ）。

A.110JB.220JC.440JD.880J【答案】B【考点】换路定则和非正弦周期量的能量计算方法【解析】开关K 闭合瞬间，电感电流不能突变，相当于断路，有：UL （0+） =100/ （100+10） X220=200V ； 当电路达到稳态时，电感相当于短路，有：Ul （①）二0V 。

发输变电专业知识[上午卷]·2014年·考试真题与答案解析注册电气工程师————————————————————————————————————————一、单项选择题1、在水利水电工程的防静电设计中，下列哪项不符合规范要求? ( )A、放静电接地装置应与工程中的电气接地装置共用B、放静电接地装置的接地电阻，不宜大于50ΩC、油罐室、油处理设备、通风设备及风管均应接地D、移动式油处理设备在工作位置应设临时接地点【答案】B2、燃煤电厂的防火设计要考虑安全疏散，配电装置室内最远点到疏散出口的距离，下列哪一条满足规程要求? ( )A、直线距离不应大于7mB、直线距离不应大于15mC、路径距离不应大于7mD、路径距离不应大于15m【答案】B3、风电场的测风塔顶部应装有避雷装置，接地电阻不应大于： ( )A、5ΩB、10ΩC、4ΩD、20Ω【答案】C4、按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用事故停电时间应按下列哪项计算? ( )A、0．5hB、1．0hC、2．0hD、3．0h【答案】B5、变电所绿化措施，下列哪项是错误的? ( )A、城市地下变电所的顶部宜覆土进行绿化B、城市变电所的绿化应与所在街区的绿化相协调，满足美化市容要求C、进出线下的绿化应满足带电安全距离要求D、220kV及以上变电所的绿化场地可敷设浇水的水管【答案】D6、火电厂废水治理的措施，下列哪一项是错误的? ( )A、酸、碱废水应经中和处理后复用或排放B、煤场排水和输煤设施的清扫水，应经沉淀处理，处理后的水宜复用C、含金属离子废水宜进入废水集中处理系统，处理后复用或排放D、位于城市的发电厂生活污水直接排入城市污水系统，水质不受限制【答案】D7、某公用电网10kV连接点处的最小短路容量为200MVA，该连接点的全部用户向该点注入的5次谐波电流分量(方均根值)不应超过下列哪项? ( )A、10AB、20AC、30AD、40A【答案】D8、下列关于变电所消防的设计原则，哪一条是错误的? ( )A、变电所建筑物(丙类火灾危险性)体积3001-5000m3，消防给水量为10L／sB、一组消防水泵设置两条吸水管C、吸水管上设检修用阀门D、应设置备用泵【答案】A9、火力发电厂与变电所的500kV屋外配电装置中，当动力电缆和控制电缆敷设在统一电缆沟内时，宜采用下列哪种方式分隔? ( )A、宜采用防火堵料B、宜采用防火隔板C、宜采用防火涂料D、宜采用防火阻燃带【答案】B10、发电厂与变电所中，110kV屋外配电装置(无含油电气设备)的火灾危险性应为下列哪一类? ( )A、乙类B、丙类C、丁类D、戊类【答案】D11、某220kV屋外变电所的两台主变压器间不设防火墙，其挡油设施大于变压器外廓每边各1m，则挡油设施的最小间距是下列哪一数值? ( )A、5mB、6mC、8mD、10m【答案】C12、直接接地电力系统中的自耦变压器，其中性点应如何接地? ( )A、不接地B、直接接地C、经避雷器接地D、经放电间隙接地【答案】B13、验算某110kV终端变电站管母线短路动稳定时，若已知母线三相短路电流，其重建系数k ch推荐值应选下列哪个数值？（）A、1．90B、1．80C、1．85D、2．55【答案】B14、变电所中，支柱绝缘子的力学安全系数，在荷载长期作用下和短时作用下，应是下列哪一项? ( )A、45，2．5B、2．0，1．67C、1．6，1．4D、2．5，1．67【答案】D15、某变电所中，有一组双星形接线的35kV电容器组，每星的每相有2个串联段，每段由5台500kvar电容器并联组成，此电容器组的总容量为： ( )A、7500kvarB、10000kvarC、15000kvarD、30000kvar【答案】D16、某110kV变电所需要增容扩建，已有一台7500kVA、110／10．5kV Yd11的主变压器，下列可以与之并联运行、允许的最大容量是哪一种? ( )A、7500kvar，Yd7B、10000kvar，Yd11C、15000kvar，Yd5D、20000kvar，Yd11【答案】C17、某滨海电厂，当地盐密0．21mg／cm2，厂中220kV户外电气设备瓷套的爬电距离应不小于： ( )A、5040mmB、6300mmC、7258mmD、7812mm【答案】B18、发电厂、变电所中，下列电压互感器形式的选择条件，哪一条是不正确的?( )A、35kV屋内配电装置，宜采用树脂浇注绝缘电磁式电压互感器B、35kV屋外配电装置，宜采用油浸绝缘结构电磁式电压互感器C、110kV屋内配电装置，当容量和准确度满足要求时，宜采用电容式电压互感器D、SF6全封闭组合电器宜采用电容式电压互感器【答案】D19、发电厂、变电所中，选择屋外导体的环境条件，下列哪一条是不正确的?( )A、发电机引出线的封闭母线可不校验日照的影响B、发电机引出线的组合导线应校验日照的影响C、计算导体日照的附加温升时，日照强度取0．1W／cm2D、计算导体日照的附加温升时，风速取0．5m／s【答案】B20、某变电所中，10kV户内配电装置的主母线工作电流是2000A，主母线选用矩形铝母线、平放。

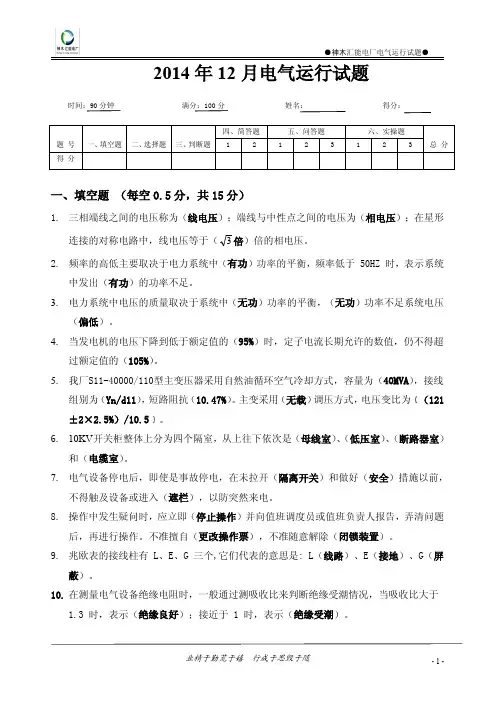

2014年12月电气运行试题时间：90分钟满分：100分姓名：得分：一、填空题（每空0.5分，共15分）1.三相端线之间的电压称为（线电压）；端线与中性点之间的电压为（相电压）；在星形连接的对称电路中，线电压等于（3倍）倍的相电压。

2.频率的高低主要取决于电力系统中（有功）功率的平衡，频率低于50HZ 时，表示系统中发出（有功）的功率不足。

3.电力系统中电压的质量取决于系统中（无功）功率的平衡，（无功）功率不足系统电压（偏低）。

4.当发电机的电压下降到低于额定值的（95%）时，定子电流长期允许的数值，仍不得超过额定值的（105%）。

5.我厂S11-40000/110型主变压器采用自然油循环空气冷却方式，容量为（40MVA ），接线组别为（Yn/d11），短路阻抗（10.47%）。

主变采用（无载）调压方式，电压变比为﹛（121±2×2.5%）/10.5﹜。

6.10KV 开关柜整体上分为四个隔室，从上往下依次是（母线室）、（低压室）、（断路器室）和（电缆室）。

7.电气设备停电后，即使是事故停电，在未拉开（隔离开关）和做好（安全）措施以前，不得触及设备或进入（遮栏），以防突然来电。

8.操作中发生疑问时，应立即（停止操作）并向值班调度员或值班负责人报告，弄清问题后，再进行操作。

不准擅自（更改操作票），不准随意解除（闭锁装置）。

9.兆欧表的接线柱有L、E、G 三个,它们代表的意思是:L（线路）、E（接地）、G（屏蔽）。

10.在测量电气设备绝缘电阻时，一般通过测吸收比来判断绝缘受潮情况，当吸收比大于1.3时，表示（绝缘良好）；接近于1时，表示（绝缘受潮）。

题号一、填空题二、选择题三、判断题四、简答题五、问答题六、实操题总分12123123得分二、选择题（每题1分；共10分）1.在三相交流电路中所谓三相负载对称是指（C）。

A、各相阻抗值相等；B、各相阻抗值不等；C、电阻相等，电抗相等，电抗性质相同；D、阻抗角相等。

供配电专业基础·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1.图示电路中，已知，，，。

电阻两端的电压U 为：Ω=101R Ω=22R V U S 101=V U S 62=2R （ ）。

（高频考点，第13页）（A ）4V （B ）2V （C ）-4V （D ）-2V答案：C解题过程：根据基尔霍夫电压定律得：。

V V V U U U U U U S S S S 41061221-=-=-=⇒-=2.图示电路中，测得，电流。

流过电阻R 的电流为：（ ）。

（高频考点，V U S 101=A I 10=1I 第13页）（A ）3A（B ）-3A （C ）6A （D ）-6A答案：B 解题过程：根据题图作如下图解。

（A ）2A（B ）1.5A 答案：C 解题过程：属于电路△3015153212112+⨯=++=R R R R R R 3015153213113+⨯=++=R R R R R R（A）15A （B）21A （C）答案：A解题过程：列写节点电压方程为：⎧⎫⎛1111即：，V U n 12081=VU n 151=5. 图示电路中，电流I 为：（ ）。

（高频考点，第13页）（A ）-2A（B ）2A （C ）-1A （D ）1A答案：D 解题过程：根据基尔霍夫定律可得：，求得：。

()I I I V 316212+⨯++=A I 1=6. 图示电路中的电阻R 阻值可变，R 为下列哪项数值时可获得最大功率？（ ）（高频考点，第24页）（A ）（B ） （C ） （D ）Ω12Ω15Ω10Ω6答案：D 解题过程：求戴维南等效电阻。

的等效电路如图所示。

eq R eq R等效电阻+⨯+=6126122eq R 当时，负载R 获得最大功率。

eq R R =（A ）76.5Var （B ）78.4Var 答案：B解析过程：（A ）-41（B ）41 （C ）-51 （D ）51答案：A 解题过程：，，Z I IZ U +=I I I β+=根据图可得电路等效阻抗为：（A）-6V （B）6V （C）-4V （D）4V 答案：D根据题图可得电容电压的初始值：()u C 0-开关闭合后，根据换路定则可知：()u C 0-（A ）2A （B ）-2A （C ）2.5A 答案：A解题过程：开关S 闭合前电路处于稳态，如下图所示。

国电电力发展股份有限公司2014年度风电运检技能竞赛试卷（满分：100分，答题时间：120分钟）一、填空题（共50个空，每空0.5分，共25分）1. 在电气设备上工作，应有（停电）、（验电）、（装设接地线）、悬挂标示牌和装设遮栏(围栏)等保证安全的技术措施。

2. （事故紧急处理）、（程序操作）、（拉合断路器(开关)的单一操作），以及拉开全站仅有的一组接地刀闸或拆除仅有的一组接地线时，可不填用操作票。

3. 湍流强度会减少风力发电机组的风能利用率，同时也会增加机组的疲劳载荷和机件磨损概率。

一般情况下，可以通过增加风力发电机组的（轮毂高度）来减少由地面粗糙度引起的湍流强度的影响。

4. (气压梯度力)和(科里奥利力)是大气大规模运动的原因5. 黏性是流体的重要物理属性，是流体抵抗（剪切变形）的能力。

黏性切应力的大小与流体内的（速度梯度）成正比。

6. 风向NNE表示（北东北风），SCADA系统指（数据采集与监视控制系统，或风电场中央监控系统）。

7. 一般三叶片的风电机组的叶尖速比在（6-8）之间。

8.齿轮的齿廓形状主要是由（模数）、（齿数）、压力角三个因素决定。

国家标准规定标准压力角为（ 20°）。

9. 润滑油的事故预测检验方法常用润滑油的（光谱分析法）。

10. 直导体中感应电动势的大小与（磁感应强度）、（导体运动速度）以及导体有效长度成正比。

11. 风速超过（ 25m/s ）及以上时，禁止人员户外作业；攀爬风力机组时，风速不应高压该机型允许登塔风速，但风速超过（ 18m/s ）及以上时，禁止任何人员攀爬机组。

12. 根据润滑膜在摩擦表面的分布状态分类为：（全膜润滑）和（非全膜润滑）。

13. 异步发电机的（定子铁芯）是电机的磁路部分，（定子三相绕组）是电机的电路部分。

14. 制动系统主要分为（空气动力制动）和（机械制动）两部分。

15. 在带电的电磁式电流互感器二次回路上工作时，应防止二次侧（开路）。

2014年注册电气工程师（供配电）《专处基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）U为（）。

1.图示电路端口电压abA.3VB.-3VC.9VD.-9V【答案】C【考点】戴维南等效电路【解析】将电路中的恒流源等效变换为恒压源，如题1解图所示。

根据KVL定律可得：Uab=3+6=9V。

2.在图示电路中，当负载电阻R为何值时，能够获得最大功率？（）A.10ΩB.2ΩC.3ΩD.6Ω【答案】B【考点】最大功率传输定理【解析】将电路中除电阻R外的部分看作有源二端网络。

由最大功率传输定理，给定的线性含源二端网络N，当其外接任意可调负载电阻等于二端网络N的戴维南等效电阻Req，即I^=Req 时，负载获得最大功率所以，当R等于二端网络等效内阻RS时获得最大功率。

则将电流源开路，电压源短路，可得二端网络等效内阻电路如题2解图所示，易知RS=6//3=2Q，即当电阻R为时从电源获得最大功率。

3.如图所示电路中，通过1Ω电阻的电流I为（）。

A.-5/29AB.2/29AC.-2/29AD.5/29A【答案】D【考点】戴维南等效电路【解析】将电路中除1Q 电阻以外的部分看作有源二端网络，如题3解图（a ）所示。

由电阻分压定理可知， Ua=55+2X5=257V ，Ub=43+4X5=207， Uab=57Vo 再将电压源短路，如题 3 解图（b ）所示，可得：1^=3//4+2//5=227Q 。

又由戴维南定理得到等效电路，如题3解图（c ）所示，可得经过1D 电阻的电流为：I=57/227+l=529A 。

4.图示电路中，L=10H ，Ω=101R ，Ω=102R 。

将电路开关K 闭合后直至稳态，那么在这段时间内电阻2R 上消耗的焦耳热为（ ）。

A.110JB.220JC.440JD.880J【答案】B【考点】换路定则和非正弦周期量的能量计算方法【解析】开关K 闭合瞬间，电感电流不能突变，相当于断路，有：UL （0+） =100/ （100+10） X220=200V ； 当电路达到稳态时，电感相当于短路，有：Ul （①）二0V 。

装订线2014年轿车一厂焊装车间第十届员工技能大赛维修电工理论试卷一、填空题请将正确的答案填在答题卡上（每空0.5分，共20分）。

1.乙类推挽功率放大电路的效率较高,但容易出现（交越）失真。

2.ＬＣ正弦波振荡器有三种基本电路,即（变压器反馈式）振荡电路,（电感三点式）振荡电路和（电容三点式）振荡电路。

3.直流放大器要解决的主要问题是抑制（零点漂移）,最常用最有效的办法是采用（差动放大器）。

4.晶闸管导通的条件是在阳极加（正向电压）的同时,在门极加（适当的正向电压）.晶闸管一旦导通,门极就失去（控制作用）。

5.当单结晶体管的发射极电压上升达到（峰点）电压时就导通；当发射极电压下降到低于（谷点）电压时就截止。

6.在电子技术中,工作信号若是随时间连续变化的称为（模拟）信号；若是不连续变化的脉冲信号称为（数字）信号。

7.晶体三极管作为开关应用时,通常都采用共（发射极）接法。

8.晶体三极管处于饱状态时,集电极与发射极之间的压降,硅三极管约（０.3）V;锗三极管约(0.1)V。

9.“或非”门的逻辑功能可简记为:输入(全0出1);输入(有1出0) 。

10.WinCC软件的基本组件是（项目管理器）和（运行系统）。

11.影响放大电路静态工作点的因素有（电源电压的波动）、（管子的老化）、（温度变化）等，其中（温度变化）影响最大。

12.集成运算放大器一般由（输入级）（中间级）（输出级）三部分组成。

13.数字电路按照是否具有记忆功能通常可分为两类：(组合逻辑电路) 、(时序逻辑电路)。

14.寄存器按照功能不同可分为两类：( 数码 )寄存器和( 移位 ) 寄存器。

15.步进电动机每输入一个（电脉冲），电动机的转子就转过一个步距角。

16.在计算机中， 1KB= ( 1024 )byte。

17.反馈控制又称偏差控制，其控制作用是通过( 给定值 )与反馈量的差值进行的18.PID调节中的“P”指的是( 比例 )控制器。

19.光纤分为单模和多模两种类型，其传输原理都是基于光的( 全反射 )。

洗选中心2014年第二届职工技能大赛电工理论试题注意事项：1、答卷前将密封线内的项目填写清楚；2、除作图、制图题外，填写答案时必须用指定黑色钢笔；3、本份试卷共4道大题，满分100分，考试时间120分钟。

一、填空题（30空，每空0.5分，总计15分）1、电压互感器的二次绕组并联接仪器仪表的电压线圈上，由于这些线圈的阻抗很大，所以电压互感器在工作时接近空载状态。

2、热继电器是利用电流的热效应原理进行工作的电器，它依靠电流通过发热元件产生的热，使发热膨胀系数不同的双金属片受热弯曲从而推动机构动作。

3、对大修理后的电机，为了检查电机的修理质量通常要做绕组冷态直流电阻的测量、绝缘性能实验和电机空载实验；4、变压器在运行中，其总损耗是随负载的变化而变化的，其中铁耗是不变的，而铜耗是变化的。

5、在交流电路中，纯电阻负载两端的电压与流过的电流在相位上相同；感性负载两端电压在相位上超前电流90度；容性负载两端的电压在相位上滞后电流90度。

6、三相异步电动机的调速方法有：变极调速、变频调速、改变转差率调速。

7、高压供电用户必须保证功率因数在0.9以上，目前选煤厂均采用移相电容器来提高功率因数。

移相电容器通常采用三角形接线。

8、PLC是可编程控制器的简称，PLC主要由电源、中央处理器、存储器单元、输入输出单元、及其他外部设备组成。

9、真空断路器是一种利用真空空间作为绝缘和灭弧介质的开关设备。

10、中间继电器的作用是中转和放大，信号继电器的作用是动作指示。

11、选煤厂变压器的保护有过流保护、速断保护、瓦斯保护、温度保护。

12、在电气设备上工作，保证安全的技术措施是停电、验电、放电、装设接地线、悬挂标示牌及设置临时遮栏、工作完恢复送电。

13、从变压器的下部截门补油会使变压器底脏物冲入绕组内，影响变压器的绝缘和散热。

14、静电的特点是电压高、泄露慢、影响因素多。

静电安全防护主要是对爆炸和火灾的防护。

15、电气设备与接地线的连接，宜采用多股软绞线，其最小截面面积不得小于4 m㎡16、变频器在检修前，应在停电后，等变频器自放电结束后，再进行检修操作。
