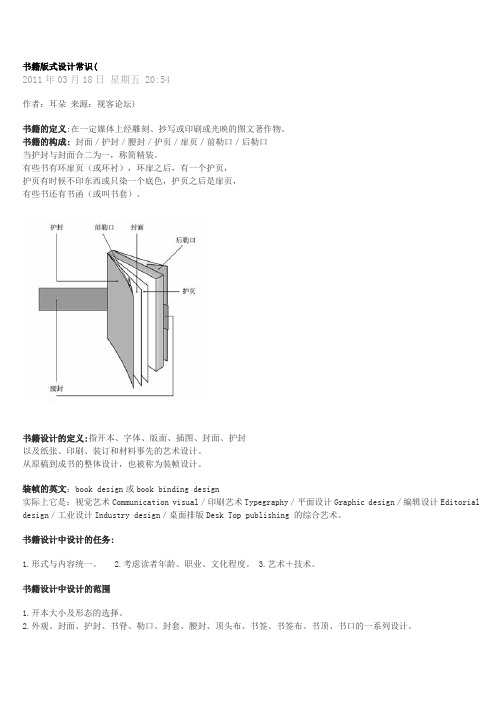

书籍版式设计常识(2011年03月18日星期五 20:54作者：耳朵来源：视客论坛)书籍的定义:在一定媒体上经雕刻、抄写或印刷或光映的图文著作物。

书籍的构成:封面／护封／腰封／护页／扉页／前勒口／后勒口当护封与封面合二为一，称简精装。

有些书有环扉页（或环衬），环扉之后，有一个护页，护页有时候不印东西或只染一个底色，护页之后是扉页，有些书还有书函（或叫书套）。

书籍设计的定义:指开本、字体、版面、插图、封面、护封以及纸张、印刷、装订和材料事先的艺术设计。

从原稿到成书的整体设计，也被称为装帧设计。

装帧的英文：book design或book binding design实际上它是：视觉艺术Communication visual／印刷艺术Typegraphy／平面设计Graphic design／编辑设计Editorial design／工业设计Industry design／桌面排版Desk Top publishing 的综合艺术。

书籍设计中设计的任务:1.形式与内容统一。

2.考虑读者年龄、职业、文化程度。

3.艺术＋技术。

书籍设计中设计的范围1.开本大小及形态的选择。

2.外观、封面、护封、书脊、勒口、封套、腰封、顶头布、书签、书签布、书顶、书口的一系列设计。

3.版式编排（包括：字体、字号、字间距、行距、分栏、标题、正文、注释、书眉和页码设计4.零页的设计（包括：扉页、环衬、版权页）。

5.插图的绘制。

6.印刷工艺的选择和应用。

7.材料的选择和应用。

书籍版式设计的基本常识一.版式设计的目的：方便读者，给读者美的享受二.版式设计的定义：版面的编排设计。

在一定的开本上，把书籍原稿的体裁、结构、层次、插图等方面作艺术而又合理的处理。

三.现在常用的一些版式规格：a) 诗集：通常用比较狭长的小开本。

b) 理论书籍：大32开比较常用。

c) 儿童读物：接近方形的开度。

d) 小字典：42开以下的尺寸，106/173mm。

印刷拼版实用教程一、印刷品拼版专业术语1、出血印刷品印完后，为使成品外观整齐，必须将不整齐的边缘裁切掉。

裁掉的边缘一般需要留有一定的宽度，这个宽度就是“出血位”。

设计师在设计印刷品时，一般要在成品尺寸外留3mm（如有特殊要也可以多留“出血位”），以防止在成品裁切时裁少了露出纸色（白边），裁多了会切掉版面内容。

留出“出血位”，是设计师设计过程中必须要做的工作。

2、叼口印刷机印刷时叨纸的宽度叫做咬口，咬口部分是印不上内容的。

一般咬口尺寸为10mm-12mm。

在拼版过程中，对纸张大小与页面位置计算时，必须要考虑这个尺寸。

设置页面尺寸时加出咬口宽度。

3、切口宽度指成品图文区域到成品的装订边以外的其它各边的距离。

通常至少设置成与出血相同的尺寸。

例：“出血位”是3mm，则切口宽度至少为3mm。

4、订口订口指印刷成品的装订边。

订口宽度指图文区域到成品订边的距离。

一般无线胶订、骑马订时，订口宽度和翻口方向宽度是一样的。

如果装订方式为平订或胶订，由于装订时要占有一定的宽度，订口宽度应比切口宽度宽一点。

这样，成品两边的空白位置就会一致。

5、贴配页成书时，一张纸（不论大小）上的所有面码组成一帖。

（俗称带）6、裁切线裁切线是成品切边时的指示线。

7、图边线图边线指有效印刷面积的指示线。

8、中线中线是印刷品的水平、垂直等分线，中线可用来在正反印刷时作为正面、反面套印对位用，也可用来在第一色印刷时对印版定位以及后面印色的印版定位用。

9、轮廓线一般用作模切线，是包装容器的后加工方式之一。

10、印张一张印有很多页面的纸张叫一个印张，纸张常用4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4P、8P、12P等（P即为英文Page的缩写）。

11 、套准线3毫米为标准，不同的印刷机械和操作人员，可以适当减少。

同时，右左两侧套准位为重点，咬口一侧甚至可省略。

印前联合教程折手一.知识准备什么是折手？影响折手的因素有哪些？折手的方式方法？1、 折手： 拼版版式是通过折叠样张的方式得到的，折叠样纸的过程称为做折手。

2、 影响折手的因素： 通常拼大版前需要根据具体印件的成品开本大小、印刷幅面尺寸、印刷色彩、印刷用纸、装订方式，以及覆膜、卡壳、裁切等印后工艺的要求，做出相应的折手。

这里介绍一下常用的两种装订方式：骑马钉和胶钉骑马钉：动作如跨上马背，常见的杂志类，都采用此种装订，一般有一个、 两个或者多个。

一般装订在48P以下。

胶钉：通过黏合剂将书贴或者书页粘合在一起，胶钉的书适合于平装，常用 于画册装订，过厚的书不宜采用无线胶钉，多次翻折容易脱胶。

3. 折手的方式方法：<a>.垂直交叉折：又称转折。

将纸平放对折，然后顺时针方向转过一个直角后再对折，依次转折即可得到三折手和四折手(注意，折页时折数最多不能超过4折)。

这是最常用的折页方法，其特点是书帖折页、粘套页、配页、订锁等加工方便，折数与页数、版数存在一定规律，易于掌握，也便于折刀式折页机折叠作业。

<b>.平行折：又称滚折，适用于零散单页、畸开、套开等页张，做折手时要根据产品的成品尺寸等确定印刷幅面。

又分为双对折、卷筒折、翻身折。

双对折；将纸平放对折后再平行对折1次。

卷筒折：又称包心折。

第一折的页码夹在中间，再折第二折或第三折，最多不超过三折。

<c>.翻身折：又称扇折或手风琴折。

第一折折好后，向相反方向折第二折，依次来回折，使前折缝与后折缝呈平行状。

<d>.混合折：同一书帖折页时，既采用平行折，又采用垂直交叉折。

这种折法多用于6页、9页、双联折等书帖，适合于栅栏式折页机折叠作业。

三折6页书帖的折法：将纸放平，按卷筒折的方法折两折，然后按顺时针方向转90°再对折。

<e>.双联折法：上下页连结成一帖，即有两组相同的页码称为双联。

双联装订可使装订作业达到事半功倍的效率。

拼版工艺知识工艺, 拼版, 知识折页的方法一、折页的方法及应用折页是指将印刷好的书刊及单页印刷品按照页码的顺序折叠成一定规格幅面的工作过程。

在开始进行出版物工艺设计时，首先要确定出版物的折页方式。

在设计折页方式时，应考虑出版物的开本尺寸、页数、印刷装订设备等。

通常书刊中图文的位置与顺序是根据折页过程中，纸张转动的情况和折缝的位置而定。

目前折页的方式可分为如附图1所示的平行折页，垂直折页，混合折页，特殊折页等。

平行折页法和特殊折页法（包括包心折页法、扇形折页法等）多用于折叠长条形的印刷品的设计，如广告、说明书、地图、书贴中的表和插图等。

垂直折页法是应用最为普遍的折页方法，主要用于书刊的内页的设计。

而混合折页法又称综合折页法，即在同一书帖中，既有平行折页，又有垂直折页。

混合折页法适用于3折6页或3折9页等形式的书贴。

二、拼版的方法及应用拼版是指将要印刷的页面按其折页方式按页码顺序排列在一起，其大小由印刷幅面及印刷纸张的大小来定。

拼版可分为：零件的拼版和书刊的拼版两种。

1、零件的拼版零散件在印刷品中占有较重的份量，例如，一张需要正反印刷幅面为16K的印品，可拼成如附图2所示正反印刷的双面版，为了节省印版也可拼成如附图3所示,在印刷时不需调换叼口边的单面自翻身版。

若是16开本的杂志封面，在拼版时可按照下列方式拼成自翻身版，其排版方式如附图4所示。

若是四折，则可按其纸张的不同拼成不同的版式。

例如如附图5所示的尺寸为100×185×4折的扇形折叠小册子，在使用787×1092（mm）纸张，采用四开幅面进行印刷时，其排版方式则采用如附图6所示的滚翻版。

该种方式在印刷翻身时，因需要调换叼口，故在印刷高精度的印刷品时，对印刷设备和纸张的有较高要求。

2、书刊的拼版书刊（杂志、画册、图集等）在印刷前的拼版作业时，必须首先了解所需拼版书刊的开本、页码数目、装订方式（骑马订、铁丝平订、锁线装或胶订）、印刷色数（单色、双色或四色）、使用纸张的厚薄和折页形式（手工折页或机器折页）等工艺要素，才能确定其拼版的方法。

[图解]印刷拼版的四种方法关键词：拼版拼版的过程是将一些做好的单版，组排成为一个印刷版的过程。

在拼版的过程之前，需要根据后续工程的方式及器材进行不同的选择不同的组版方式，特别是一些需要进行折页的书册小本子之类的印刷物，更是要根据所处印刷厂的折页机等工具进行恰当的方式选择。

常用的拼版方式可以分为以下四种：1、单面式：这种方式是指那些只需要印刷一个面的印刷品，如海报等，只需要印刷正面，而背面是不需要印刷的。

2、双面式：俗称“底面版”、“正反版”，指正反两面都需要进行印刷的印刷品，如一些小宣传单，小幅海报、卡片、书籍画册内页等。

3、横转式：俗称“自翻版”、“就版翻面”、“轮转翻”，适用于杂志、书刊类的印刷品，比如有一本16开的杂志封面，分有封面、封底、封二、封三等四个版面需要进行印刷，在拼版时将封面和封二、封底和封三横向头对头地拼在一个四开的版面上进行印刷，这一面印刷完成后，将纸张横转 180度，用反面继续印刷，完成之后，将印刷品从中间切开，就可以得到两件完全一样的印刷品了。

自翻版印刷：封面印刷方式：4、翻转式：使用同一个印刷版在纸张的一面印刷之后，再将纸张翻转印刷背面，但以纸张的另一长边作为“咬口边”。

这种方法俗称“打翻斗”、“天地轮”。

例如如图尺寸为16K扇形折叠小册子，在使用条四开纸张，采用对开幅面进行印刷时，其排版方式则采用如图所示的滚翻版。

这种方式在印刷翻身时，因需要调换叼口，故在印刷高精度的印刷品时，对印刷设备和纸张的有较高要求。

上下翻应考虑的问题：一般胶印机的叨口为1厘米，所以左右翻(方法3)能保证印刷成品按正常大小走，而上下自翻版（方法4）因为需占用两边共2厘米叨口，所以成品规格要小一些，这是在设计制作时必需要注意的。

例如一个16K印刷品，它的成品要求为210×285cm，加出穴后为216×291 cm，拼成4K版为432×582 cm，而4K 纸的最大开料尺寸为444×595 cm，从而看出拼成左右4K版后再加上1厘米出穴没有超出纸张尺寸，可以正常印刷。

印刷拼版技巧菲林是印刷制版的媒介，也是影响原稿再现质量的紧要要求之一。

晒版时唯有菲林的药膜方向正确，才干确保复制出来的版面图文密度与菲林互相坚持相同，使版面粗大的网点、线条、文字等部位印刷明晰，契合产物印刷质量的请求。

但是，假如由于菲林输入或手工拼版上的过失，使晒版时菲林的药膜方向朝上，药膜没有间接与印版接触，由于透亮片基具有一定的厚度，当晒版曝光时，网点、粗大线条和文字版面边缘，就轻易显示微量的透光景象，制版时就不能忠实再现原稿质量，形成印幅员文密度下降，印刷时印迹显示偏淡景象。

因此，在菲林输入和人工拼版时，一定要留意菲林的药膜方向。

印前制版错误引发的印刷质量Issue(问题)的处理方案有一次，由于客户提供的零星菲林，输入时设置错误致使药膜方向朝上，拼版人员又没有仔细检验和正确辨认药膜的方向，人工拼版后就把菲林交付给下一工序晒版。

这样印刷时，由于操作者缺乏质量控制的经历，形成半成品四色印刷后，20%的蓝色平网版面的网点印刷颜色显示分明偏淡景象，全部印张与原稿相比颜色蓝相分明不够，半成品检验时断定为不合格品。

在对印刷的半成品实行仔细剖析后，制定了弥补处理方案。

详细做法是：将印版中的实地线条和文字版面用修版液修掉，将仅留20%的平网版面上机套准后再印刷一次，这样，C色经历部分版面补印一次后的半成品，全体版面的印刷颜色即与原稿相接近，弥补处理方案取得了成功的工艺效果，产物的质量失掉了客户的认可，防止了经济损失。

PS素材菲林药膜方向错误引发的印刷质量Issue(问题)的技巧剖析菲林药膜方向错误引发的上述印刷质量Issue(问题)，表露了从印前制造到印刷几个工序都存在着比拟突出的Issue(问题)。

一是电子输入制造人员任务不足仔细或对晒版曝光工艺不足理解，对平网的制造出片存在一定的自觉性；二是拼版人员对菲林检验方式上的做法存在错误，拼版时往往是习气于容易地凭版面的文字方向，轻率确定菲林的药膜面（也就是通常说的药膜方向）；桌面主题三是晒版工序没有及时检验和发现菲林错误Issue(问题)婚纱模板；四是印刷工序在调节输墨量时，在满足实地线条、文字版面着墨饱和，不脏版、不糊版的状况下，平网版面颜色依然显示分明偏淡时，疏忽了对印版质量的检验和辨认，自觉印刷而形成了上述印刷质量Issue(问题)的出现。

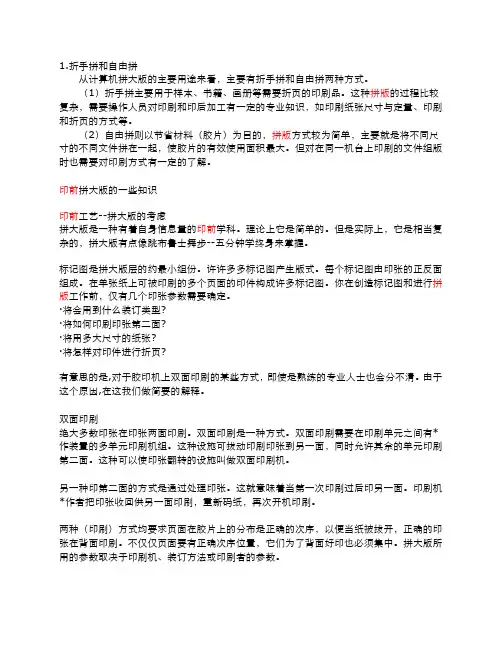

1.折手拼和自由拼从计算机拼大版的主要用途来看，主要有折手拼和自由拼两种方式。

（1）折手拼主要用于样本、书籍、画册等需要折页的印刷品。

这种拼版的过程比较复杂，需要操作人员对印刷和印后加工有一定的专业知识，如印刷纸张尺寸与定量、印刷和折页的方式等。

（2）自由拼则以节省材料（胶片）为目的，拼版方式较为简单，主要就是将不同尺寸的不同文件拼在一起，使胶片的有效使用面积最大。

但对在同一机台上印刷的文件组版时也需要对印刷方式有一定的了解。

印前拼大版的一些知识印前工艺--拼大版的考虑拼大版是一种有着自身信息量的印前学科。

理论上它是简单的。

但是实际上，它是相当复杂的，拼大版有点像跳布鲁士舞步--五分钟学终身来掌握。

标记图是拼大版层的约最小组份。

许许多多标记图产生版式。

每个标记图由印张的正反面组成。

在单张纸上可被印刷的多个页面的印件构成许多标记图。

你在创造标记图和进行拼版工作前，仅有几个印张参数需要确定。

·将会用到什么装订类型?·将如何印刷印张第二面?·将用多大尺寸的纸张?·将怎样对印件进行折页?有意思的是,对于胶印机上双面印刷的某些方式，即使是熟练的专业人士也会分不清。

由于这个原因,在这我们做简要的解释。

双面印刷绝大多数印张在印张两面印刷。

双面印刷是一种方式。

双面印刷需要在印刷单元之间有*作装置的多单元印刷机组。

这种设施可拔动印刷印张到另一面，同时允许其余的单元印刷第二面。

这种可以使印张翻转的设施叫做双面印刷机。

另一种印第二面的方式是通过处理印张。

这就意味着当第一次印刷过后印另一面。

印刷机*作者把印张收回供另一面印刷，重新码纸，再次开机印刷。

两种（印刷）方式均要求页面在胶片上的分布是正确的次序，以便当纸被拔开，正确的印张在背面印刷。

不仅仅页面要有正确次序位置，它们为了背面好印也必须集中。

拼大版所用的参数取决于印刷机、装订方法或印刷者的参数。

有三种拼大版的方式：自翻、滚翻和正反版印刷。
