印刷拼版实用教程一、印刷品拼版专业术语1、出血印刷品印完后，为使成品外观整齐，必须将不整齐的边缘裁切掉。
裁掉的边缘一般需要留有一定的宽度，这个宽度就是“出血位”。
设计师在设计印刷品时，一般要在成品尺寸外留3mm（如有特殊要也可以多留“出血位”），以防止在成品裁切时裁少了露出纸色（白边），裁多了会切掉版面内容。
留出“出血位”，是设计师设计过程中必须要做的工作。
2、叼口印刷机印刷时叨纸的宽度叫做咬口，咬口部分是印不上内容的。
一般咬口尺寸为10mm-12mm。
在拼版过程中，对纸张大小与页面位置计算时，必须要考虑这个尺寸。
设置页面尺寸时加出咬口宽度。
3、切口宽度指成品图文区域到成品的装订边以外的其它各边的距离。
通常至少设置成与出血相同的尺寸。
例：“出血位”是3mm，则切口宽度至少为3mm。
4、订口订口指印刷成品的装订边。
订口宽度指图文区域到成品订边的距离。
一般无线胶订、骑马订时，订口宽度和翻口方向宽度是一样的。
如果装订方式为平订或胶订，由于装订时要占有一定的宽度，订口宽度应比切口宽度宽一点。
这样，成品两边的空白位置就会一致。
5、贴配页成书时，一张纸（不论大小）上的所有面码组成一帖。
（俗称带）6、裁切线裁切线是成品切边时的指示线。
7、图边线图边线指有效印刷面积的指示线。
8、中线中线是印刷品的水平、垂直等分线，中线可用来在正反印刷时作为正面、反面套印对位用，也可用来在第一色印刷时对印版定位以及后面印色的印版定位用。
9、轮廓线一般用作模切线，是包装容器的后加工方式之一。
10、印张一张印有很多页面的纸张叫一个印张，纸张常用4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4P、8P、12P等（P即为英文Page的缩写）。
11 、套准线3毫米为标准，不同的印刷机械和操作人员，可以适当减少。
同时，右左两侧套准位为重点，咬口一侧甚至可省略。

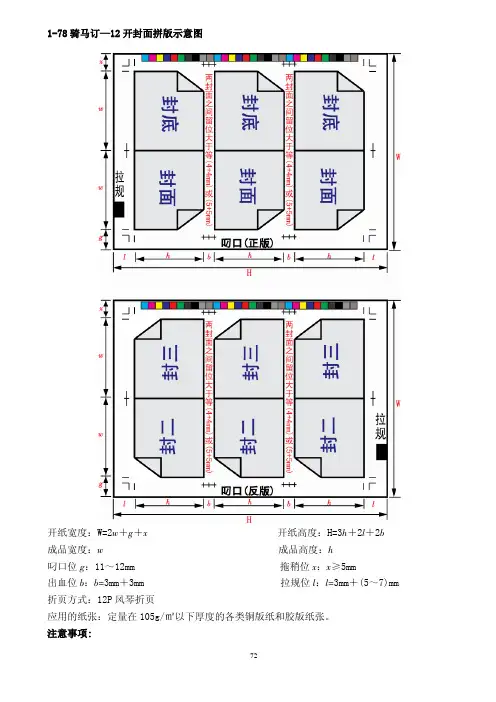

平版印刷拼版手册编者：梁利辉北京盛通彩色印刷有限公司（内部资料）2007年工艺部16开拼版示意图1-1骑马订—平张机印刷—16P齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折应用的纸张：定量在128g/㎡以下厚度的各类铜版纸、无光铜版纸和胶版纸张。
1-3无线胶订—平张机印刷—16P齐头拼版示意图开纸宽度：W=4w＋2l＋b＋2r 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b＝3mm＋3mm 拉规位l：l≥5mm铣背位r：2mm＋2mm折页方式：垂直三折应用的纸张：定量在128g/㎡以下厚度的各类铜版纸和胶版纸张。
注意:一本书的首P与末P订口处留5～6mm的白位。
1-5锁线订—平张机印刷—16P套16P(外帖)齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。
1-6锁线订—平张机印刷—16P套16P(内帖)齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直三折 注意：开纸宽W较小时可采用反拉规印刷方式应用的纸张：定量在50～105g/㎡以下厚度的各类铜版纸和胶版纸张。
1-7骑马订—平张机印刷—8P自翻版齐头拼版示意图开纸宽度：W=4w＋2l＋b 开纸高度：H=2h＋b＋g＋x成品宽度：w 成品高度：h叼口位g：11～12mm 拖稍位x：≥5mm＜x≤g出血位b：b=3mm＋3mm 拉规位l：l=3mm＋(5～7mm)折页方式：垂直二折应用的纸张：定量在200g/㎡以下厚度的各类铜版纸和胶版纸张。

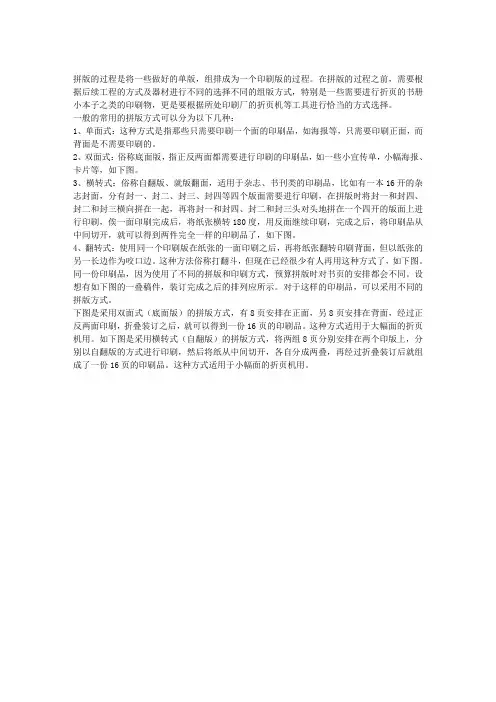

拼版的过程是将一些做好的单版，组排成为一个印刷版的过程。
在拼版的过程之前，需要根据后续工程的方式及器材进行不同的选择不同的组版方式，特别是一些需要进行折页的书册小本子之类的印刷物，更是要根据所处印刷厂的折页机等工具进行恰当的方式选择。
一般的常用的拼版方式可以分为以下几种：1、单面式：这种方式是指那些只需要印刷一个面的印刷品，如海报等，只需要印刷正面，而背面是不需要印刷的。
2、双面式：俗称底面版，指正反两面都需要进行印刷的印刷品，如一些小宣传单，小幅海报、卡片等，如下图。
3、横转式：俗称自翻版、就版翻面，适用于杂志、书刊类的印刷品，比如有一本16开的杂志封面，分有封一、封二、封三、封四等四个版面需要进行印刷，在拼版时将封一和封四、封二和封三横向拼在一起，再将封一和封四、封二和封三头对头地拼在一个四开的版面上进行印刷，俟一面印刷完成后，将纸张横转180度，用反面继续印刷，完成之后，将印刷品从中间切开，就可以得到两件完全一样的印刷品了，如下图。
4、翻转式：使用同一个印刷版在纸张的一面印刷之后，再将纸张翻转印刷背面，但以纸张的另一长边作为咬口边。
这种方法俗称打翻斗，但现在已经很少有人再用这种方式了，如下图。
同一份印刷品，因为使用了不同的拼版和印刷方式，预算拼版时对书页的安排都会不同。
设想有如下图的一叠稿件，装订完成之后的排列应所示。
对于这样的印刷品，可以采用不同的拼版方式。
下图是采用双面式（底面版）的拼版方式，有8页安排在正面，另8页安排在背面，经过正反两面印刷，折叠装订之后，就可以得到一份16页的印刷品。
这种方式适用于大幅面的折页机用。
如下图是采用横转式（自翻版）的拼版方式，将两组8页分别安排在两个印版上，分别以自翻版的方式进行印刷，然后将纸从中间切开，各自分成两叠，再经过折叠装订后就组成了一份16页的印刷品。
这种方式适用于小幅面的折页机用。
2fn0f1c3d 广州展示设计。

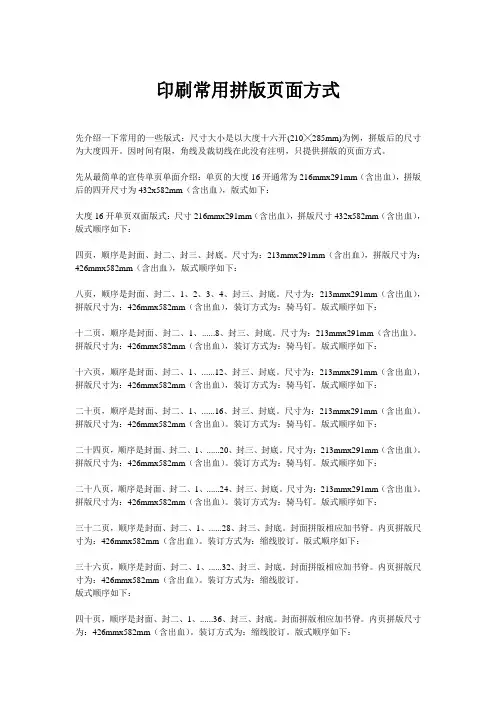

印刷常用拼版页面方式先介绍一下常用的一些版式：尺寸大小是以大度十六开(210╳285mm)为例，拼版后的尺寸为大度四开。
因时间有限，角线及裁切线在此没有注明，只提供拼版的页面方式。
先从最简单的宣传单页单面介绍：单页的大度16开通常为216mmx291mm（含出血），拼版后的四开尺寸为432x582mm（含出血），版式如下：大度16开单页双面版式：尺寸216mmx291mm（含出血），拼版尺寸432x582mm（含出血），版式顺序如下：四页，顺序是封面、封二、封三、封底。
尺寸为：213mmx291mm（含出血），拼版尺寸为：426mmx582mm（含出血），版式顺序如下：八页，顺序是封面、封二、1、2、3、4、封三、封底。
尺寸为：213mmx291mm（含出血），拼版尺寸为：426mmx582mm（含出血），装订方式为：骑马钉。
版式顺序如下：十二页，顺序是封面、封二、1、......8、封三、封底。
尺寸为：213mmx291mm（含出血）。
拼版尺寸为：426mmx582mm（含出血），装订方式为：骑马钉。
版式顺序如下：十六页，顺序是封面、封二、1、......12、封三、封底。
尺寸为：213mmx291mm（含出血），拼版尺寸为：426mmx582mm（含出血），装订方式为：骑马钉，版式顺序如下：二十页，顺序是封面、封二、1、......16、封三、封底。
尺寸为：213mmx291mm（含出血）。
拼版尺寸为：426mmx582mm（含出血）。
装订方式为：骑马钉。
版式顺序如下：二十四页，顺序是封面、封二、1、......20、封三、封底。
尺寸为：213mmx291mm（含出血）。
拼版尺寸为：426mmx582mm（含出血）。
装订方式为：骑马钉。
版式顺序如下：二十八页，顺序是封面、封二、1、......24、封三、封底。
尺寸为：213mmx291mm（含出血）。
拼版尺寸为：426mmx582mm（含出血）。
印刷拼版3种方式图文详细讲解【自翻、大翻、正背翻】自翻版，在同一个印版上印双面，一面印刷完毕后以纸较长的一面进行左右翻转继续印刷下一面。
属于我们常规尺寸拼版中较常用的方式。
以上图为例，翻转印刷后正背正好对照。
大翻版（也叫做滚翻版），也是在同一个印版上印刷双面，与自翻版不同的是在纸较短的一面上进行翻转，一般应用在长条16开等稍特殊尺寸上。
需要注意的是大翻版需要两个叨口，因此其成品尺寸需要在常规基础上进一步缩小，再预留出一个叨口出来。
需要注意的是大翻版在印刷时工序比较复杂，还要考虑叼口等问题，如果该尺寸有其他拼版方式，就不用考虑大翻，比如上图中横板16开拼4开完全可以拼制成8开自翻，且更省版省工。
正背版，需发两套版，应用于书籍、画册等版数多，印量大或者幅面较大的类型。
印量较小的从成本角度考量一般不拼正背版。
拼正背版时需注意正背面容要准确对照（特别是在版面较多的情况下），建议事先画出拼版帖进行参照，拼后也需要打出正背样稿校对检查。
关于成品尺寸为8开或4开的单独页面拼制正背版，直接添加辅助容即可，不需要再连版复制，不再图示。
以上介绍了几种常规尺寸的拼版方式。
在实际制作中还要加上出血，角线、裁切线等辅助线条和色标及其他文字要求。
出血：就是在设计要求的成品尺寸之外加大外尺寸的图案，在栽切位加一些图案的延伸，在成品切边的时候起作用的，切纸不可能是一一切的，纸经过推齐，但事实上不可能都很齐，在切的过程中，可能导致每纸所切的边缘位置都不一样，如果没有出血，试想如果被切多的纸将会丢失容，被切少的纸将会有白的边出现。
因此，出血就是把容在多做出几毫米，虽然多做的几毫米容将被切掉，但避免了被多切或少切而产生的问题。
通俗点讲就是专门将图案延伸出来，在裁切后保证达到成品尺寸的安全距离。
通常情况下在宣传页、书籍、画册的出血的长度(单独一边的长度，下同)为3mm，在尺寸较大的包装箱（盒）、手提袋等印品中出血的长度为5mm，上述数据并不是固定值，根据设备等、技术等实际情况也可以进行调整，如在纸比较紧的情况下，可以压缩为1.5mm。

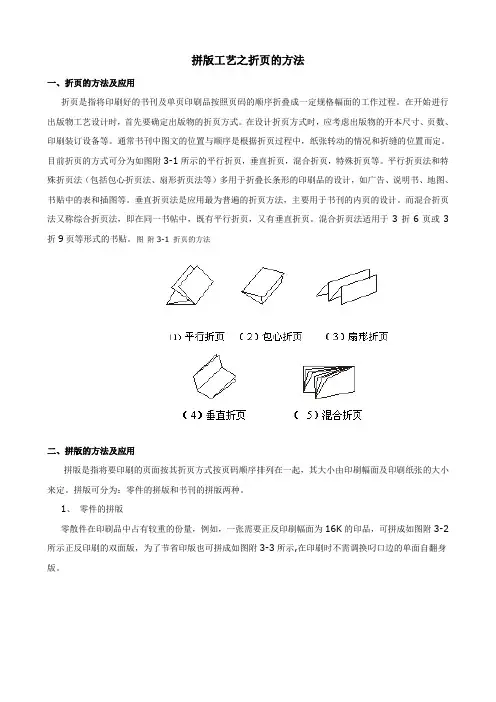

拼版工艺之折页的方法一、折页的方法及应用折页是指将印刷好的书刊及单页印刷品按照页码的顺序折叠成一定规格幅面的工作过程。
在开始进行出版物工艺设计时，首先要确定出版物的折页方式。
在设计折页方式时，应考虑出版物的开本尺寸、页数、印刷装订设备等。
通常书刊中图文的位置与顺序是根据折页过程中，纸张转动的情况和折缝的位置而定。
目前折页的方式可分为如图附3-1所示的平行折页，垂直折页，混合折页，特殊折页等。
平行折页法和特殊折页法（包括包心折页法、扇形折页法等）多用于折叠长条形的印刷品的设计，如广告、说明书、地图、书贴中的表和插图等。
垂直折页法是应用最为普遍的折页方法，主要用于书刊的内页的设计。
而混合折页法又称综合折页法，即在同一书帖中，既有平行折页，又有垂直折页。
混合折页法适用于3折6页或3折9页等形式的书贴。
图附3-1 折页的方法二、拼版的方法及应用拼版是指将要印刷的页面按其折页方式按页码顺序排列在一起，其大小由印刷幅面及印刷纸张的大小来定。
拼版可分为：零件的拼版和书刊的拼版两种。
1、零件的拼版零散件在印刷品中占有较重的份量，例如，一张需要正反印刷幅面为16K的印品，可拼成如图附3-2所示正反印刷的双面版，为了节省印版也可拼成如图附3-3所示,在印刷时不需调换叼口边的单面自翻身版。
若是16开本的杂志封面，在拼版时可按照下列方式拼成自翻身版，其排版方式如图附3-4所示。
图附3-4 自翻身版及其排版方式示意图若是四折，则可按其纸张的不同拼成不同的版式。
例如如图附3-5所示的尺寸为100×185×4折的扇形折叠小册子，在使用787×1092（mm）纸张，采用四开幅面进行印刷时，其排版方式则采用如图附3-6所示的滚翻版。
该种方式在印刷翻身时，因需要调换叼口，故在印刷高精度的印刷品时，对印刷设备和纸张的有较高要求。
图附3-5 扇形折叠及排版方式示意图图附3-6 拼版方式示意图2、书刊的拼版书刊（杂志、画册、图集等）在印刷前的拼版作业时，必须首先了解所需拼版书刊的开本、页码数目、装订方式（骑马订、铁丝平订、锁线装或胶订）、印刷色数（单色、双色或四色）、使用纸张的厚薄和折页形式（手工折页或机器折页）等工艺要素，才能确定其拼版的方法。
