印刷拼版3种方式图文详细讲解【自翻、大翻、正背翻】
自翻版，在同一个印版上印双面，一面印刷完毕后以纸张较长的一面进行左右翻转继续印刷下一面。
属于我们常规尺寸拼版中较常用的方式。
以上图为例，翻转印刷后正背正好对照。
大翻版（也叫做滚翻版），也是在同一个印版上印刷双面，与自翻版不同的是在纸张较短的一面上进行翻转，一般应用在长条16开等稍特殊尺寸上。
需要注意的是大翻版需要两个叨口，因此其成品尺寸需要在常规基础上进一步缩小，再预留出一个叨口出来。
需要注意的是大翻版在印刷时工序比较复杂，还要考虑叼口等问题，如果该尺寸有其他拼版方式，就不用考虑大翻，比如上图中横板16开拼4开完全可以拼制成8开自翻，且更省版省工。
正背版，需发两套版，应用于书籍、画册等版数多，印量大或者幅面较大的类型。
印量较小的从成本角度考量一般不拼正背版。
拼正背版时需注意正背面内容要准确对照（特别是在版面较多的情况下），建议事先画出拼版帖进行参照，拼后也需要打出正背样稿校对检查。
关于成品尺寸为8开或4开的单独页面拼制正背版，直接添加辅助内容即可，不需要再连版复制，不再图示。
以上介绍了几种常规尺寸的拼版方式。
在实际制作中还要加上出血，角线、裁切线等辅助线条和色标及其他文字要求。

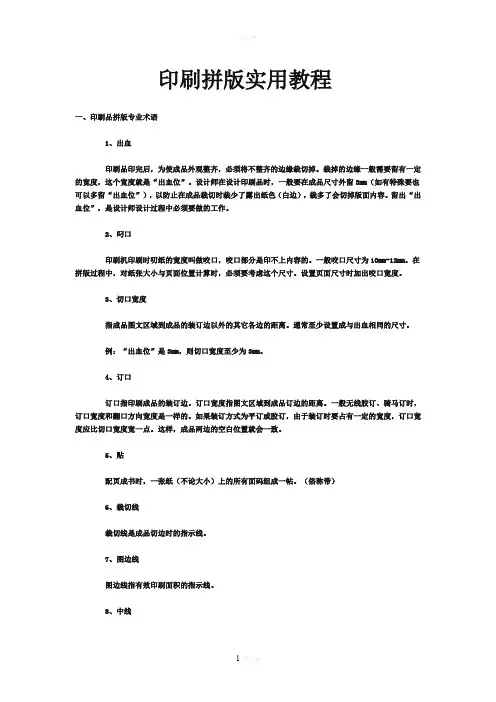

出血：就是在设计要求的成品尺寸之外加大外尺寸的图案，在栽切位加一些图案的延伸，在成品切边的时候起作用的，切纸不可能是一张一张切的，纸张经过推齐，但事实上不可能都很齐，在切的过程中，可能导致每张纸所切的边缘位置都不一样，如果没有出血，试想如果被切多的纸将会丢失内容，被切少的纸将会有白的边出现。
因此，出血就是把内容在多做出几毫米，虽然多做的几毫米内容将被切掉，但避免了被多切或少切而产生的问题。
通俗点讲就是专门将图案延伸出来，在裁切后保证达到成品尺寸的安全距离。
通常情况下在宣传页、书籍、画册的出血的长度(单独一边的长度，下同)为3mm，在尺寸较大的包装箱（盒）、手提袋等印品中出血的长度为5mm，上述数据并不是固定值，根据设备等、技术等实际情况也可以进行调整，如在纸张比较紧张的情况下，可以压缩为1.5mm。
有时在做包装类和手提
袋时根据情况可能还会调整为10mm。
在拼版中两种印品相连接的时候，相连接处图案不同时都需要添加出血（为了保证成品尺寸准确并达到设计时的要求）。
如下图所示，（图示中内线框表示成品尺寸，外线框表示添加出血后的尺寸）左侧的两个印品交接处完全不同，而右侧的印品图案交接处有少量融合，这两种情况都需要正常添加出血。
而印品交接处图案融合，或没有图案，仅仅是露底的纸色就不需要出血了。
（此情况下，不添加出血也可也达到要求的成品，而且还减少印后裁切工序）如下图所示，左侧的两个印品图案一致，中间的出血就不需要添加了。
右侧的两种出血四周都是白边因此也不需要添加。
但要注意的是，在拼好的版面四周，无论是否有图案，都需要正常添加出血，以利后道工序参考。
当然，并不是说所有成品四周为白边的印品都可以不添加出血。
在制作小册子、书籍、画册等需要印后装订裁切的印品时，根据装订方式的不同，在成品交接处仍旧需要添加出血，保证装订后成品尺寸的准确性。
如上页图所示，一个8页面小册子的两套自翻版，白纸黑字，按通常要求红色箭处是不需要
添加出血的，但考虑到小册子在印后需要折页、裁切。
我们需要在此处添加出血，才能保证设计时的成品尺寸准确展示出来。
出血的作用是为了成品尺寸的准确，具体数据都不是一成不变的，根据拼版实际情况可以灵活调整，但是需要事先与生产部门进行结合。
在生产部门同意的情况下进行调整。
建议出血在设计制作时就制作上去，因为在图案复杂时减少出血相对容易点，而添加比较困难。
相关辅助线条及色标：
按照版面尺寸拼合添加出血后的成品页面，拼版就基本完成了。
现在需要在版面四周添加相应的辅助线。
角线，放置在版面的四角，指示版面大小界限。
在需要裁切、压痕的地方需要标识线条，方便后道工序参考。
根据四色机设备要求，在四色机印刷的版面需要在版面的正中位置标识十字线。
方便四色机上版对位。
需要注意的是辅助线在发版后需要在每套菲林上有所呈现，因此应该选用版面所出现色数的色彩。
比如版面为四色，辅助线应该为c：100、m：100、y：100、k：100。
若版面为红黑色，那辅助线的色彩应该为m：100、k：100。
以此类推。
辅助线的长度一般与出血相同，粗细应选用使用软件中较细的线条。
（建议使用0.176数值）。
色标是为了指明版面的色彩。
与辅助线相同，发版后需要在每套菲林上有所呈现，因此应该选用版面所出现色数的色彩。
另外为方便生产进行参考，以及归档查找，每套版面还应在色标后标注具体信息包含活件名称、成品尺寸、发排时间、制作人等信息。
版面较多的还应该标明是什么类型的版，本套版面为第几套版等详细说明。
下附完整的拼版图示做参考，以16开三折页拼8开自翻为例。
（因图片缩小，为示意，辅助线有所加粗）我们可以看到，两面的16开成品呈地对地方式放置在8开页面中。
是典型的自翻版。
在页面的四角分别标注角线，在需要压痕（折页）处标识出了痕线，在上端还有色标（版面内有四种色彩，因此标注四色色标），以及色标后的具体信息描述文字。
在中间可以看到套版的十字线和裁切线相结合的标识。
● 其他注意事项：
○拼版的适合纸张及尺寸请参阅08年3月8日下发的关于纸张尺寸的培训内容。
○8开成品的根据公司现有设备情况，4色的建议拼正背版。
单色或双色的建议拼4开自翻，以利减少后道工序工作量。
○以上介绍的基本是常规尺寸的拼法，在遇到不规则尺寸，或者成品尺寸较小需要连接大版的情况下，尽量拼为8开或6开。
（首选8开！）如亏料损耗较大，请根据实际情况与业务和生产结合。
● 输出制版：
○拼版制作完成后，听从业务通知，确定是否发排或打样，以及在何处发排或打样。
确定版面无误，通过网络传输到指定公司。
○传输时应向对方交代清楚公司名称（具体某某店）、是否正常发排（正常是指四色全发、发175线），如不正常发排，请单独详述。
（比如只发红黑、红兰，发高线数的等）以及菲林需要什么时间送达等具体要求。
○如两页内容相同，只是黑色文字部分不同（经常会有此种情况发生。
），那么只需输出第一页的CMYK四色，以及第二页的K色即可，免得浪费，又省钱。
● 菲林检查：
○检查前要将原稿资料和彩色样稿准备齐全，方便参阅。
○每张菲林有没有带脏，有没有划伤的痕迹。
（此项应在尽量在照排公司送片人员离开前进行，有问题可及时交代，另其重新发排。
）
○角线、套准线、裁切（折痕）线、中线有没有缺少。
尺寸有没有问题。
角线和各色版的套印准确度。
各色版有没有存在分色错误，色标标识是否漏标，是否正确。
○版面和文字的正确无误。
图案是否完整，是否有烂字、烂图、跳字、跳图的情况发生。
○文字以及图案露白或叠底是否正确。
（有时会因软件特性照排后出现不正确的露白或叠印）○出血是否正确。
以及需要裁刀处会不会裁切到不该裁切掉的文字和图案。
大家用心学习哦~~。
