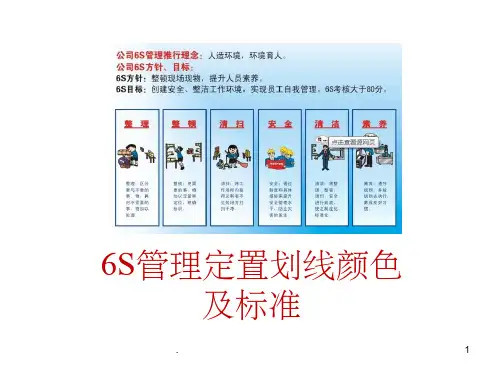

6S管理定置划线颜色及标准分析

对象
照片
定位
定位
对象
可视化标准
对象
可视化标准
管道 空气
管道
油压油（ ） 油压油
管道
管道
煤气
冷却水
VOLTAGE
电源
110V， 220V
旋转体
VELT,MOTOR
220V
2 0
4 6
0kg/cm 2
仪表
管道附着 基准
1800mm
5M
定位
黄色
圆形不移动物品 如垃圾桶、花盆 等
定位
不良品区域
区分
可视化标准
定位用黄色胶带
对象
照片
定位
现场移动物品 如叉车，平板车 等
定位
消防设备区域 如消防栓等
区分
可视化标准
对象
照片
警示 线
使用虎纹线
车间，仓库 卷闸大门
警示 线
使用虎纹线
坑道
区分
可视化标准
对象
照片
标识
安全警示标示牌
区分
可视化标准
区分
可视化标准
对象
照片
特殊物料定位线： 1、卫生用品存放区 定 域线使用白色线线 位 宽50mm。 2、各区域线的大小 视摆放物品大小而 定，物品摆放与域 线距离为：30mm≤ 距离≤50mm。 4、区域线四角可以 为直角过渡。
区分
可视化标准
对象
照片
区划 线
参观通道边缘承台立柱 警示线标准： （1）参观通道边缘承台 立柱用斑马线标识。 （2）斑马线黄黑间隔 25CM。 （3）斑马线与通道平 行。
配电柜及消防设施警示线 标准：
车间参观通 道
5#路除尘立 柱承台
配电 柜
消防 设施
区分
可视化标准
对象
照片
配电柜及消防设施 警示线标准：
定 位
配 电 箱
消 防 设 施
区分
可视化标准
对象
照片
定位
形迹管理
工具板
仓库原料
区分
黄色
可视化标准
对象
固定不移动物品 如桌子、架子等
照片
定位
间隙 5MM 间隙 10MM
6S管理定置划线颜色 及标准
画线的原则（一）
适用项目
车间绿色参观道线 现场物料定位线 仓库/车间区域线
基准规格 基准颜色 100 黄色
100 50
备注
可移动物(移动架台,工具车)
清扫工具类 门开闭线 小物品定位线 桌面物品定位线
50
50 25 25 10
黄色
画线的原则（二）
适用项目 闲置物 待修理品 灭火器 消防栓 垃圾桶 危险区域 警告警示 基准规格 50 50 50 50 50 50 50 基准颜色 备注 红色地面时使 用黄黑虎纹线， 灭火器要使用 黄黑虎纹
红色wk.baidu.com
画线的原则（三）
适用项目 配电柜 突出物 坑道周围 基准规格 50 50 50 黄黑虎纹 线 基准颜色 备注
区分
可视化标准
对象
照片
区划线
车间主要通道 宽度大于1.5M
黄色
主
区划线
LINE间通道 宽度0.8~1.5M
黄色
LINE
推拉门
黄色
房间出入门
区分
可视化标准
对象
照片
定位
双开门
警示 线
清洗桶
区分
可视化标准
对象
照片
电话机固定位置
定位
50mm
固定电话
10mm
50mm
易移动物品 定位
50mm
文件夹等
50mm
区分
可视化标准
对象
照片
一般物料定位线： （1）物料定位使用 定 黄色定位线，方框 位 定位，线宽100MM。 （2）区域定位线大 小按物品、物料小 而定。 （3）区域定位线可 以为直角定位。
