标准BA楼控系统工程图纸读识

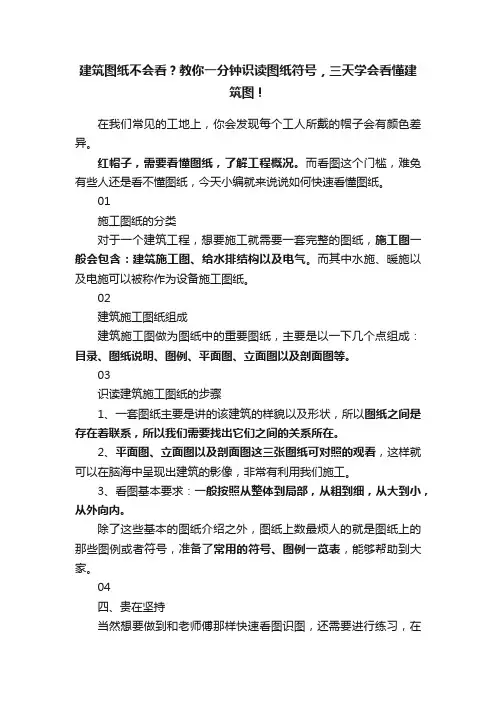

建筑图纸不会看？教你一分钟识读图纸符号，三天学会看懂建
筑图！
在我们常见的工地上，你会发现每个工人所戴的帽子会有颜色差异。

红帽子，需要看懂图纸，了解工程概况。

而看图这个门槛，难免有些人还是看不懂图纸，今天小编就来说说如何快速看懂图纸。

01
施工图纸的分类
对于一个建筑工程，想要施工就需要一套完整的图纸，施工图一般会包含：建筑施工图、给水排结构以及电气。

而其中水施、暖施以及电施可以被称作为设备施工图纸。

02
建筑施工图纸组成
建筑施工图做为图纸中的重要图纸，主要是以一下几个点组成：目录、图纸说明、图例、平面图、立面图以及剖面图等。

03
识读建筑施工图纸的步骤
1、一套图纸主要是讲的该建筑的样貌以及形状，所以图纸之间是存在着联系，所以我们需要找出它们之间的关系所在。

2、平面图、立面图以及剖面图这三张图纸可对照的观看，这样就可以在脑海中呈现出建筑的影像，非常有利用我们施工。

3、看图基本要求：一般按照从整体到局部，从粗到细，从大到小，从外向内。

除了这些基本的图纸介绍之外，图纸上数最烦人的就是图纸上的那些图例或者符号，准备了常用的符号、图例一览表，能够帮助到大家。

04
四、贵在坚持
当然想要做到和老师傅那样快速看图识图，还需要进行练习，在
平时的时候多找些图纸来查看！
迅捷CAD看图可以轻松的让你在手机上查看图纸，不论你在什么时间或者地点。

以上就是小编所要分享的全部内容，想要了解更多关于建筑图纸的知识，可以点击关注小编哦！。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

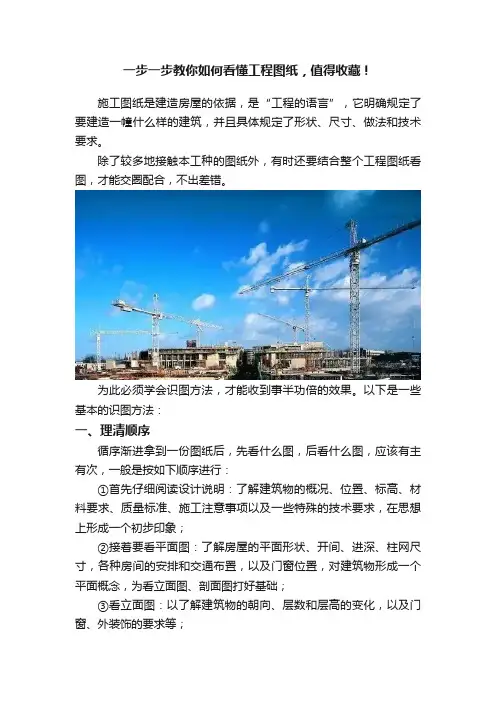

一步一步教你如何看懂工程图纸，值得收藏！施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法：一、理清顺序循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二、记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

建筑电气楼宇自控系统（BA）的设计，深层图文详细讲解现在的楼宇自控系统是一种集散式控制系统 DCS（Distributed Control System），DCS是一种管理控制的模式，其实质是集中管理、分散控制。

所谓分散控制，就是在众多设备的附近（现场），设置带有微处理芯片的控制器，然后再把这许多称为“直接数字控制器（DDC）”的现场控制器以一定的网络结构形式连接起来，形成控制网络。

（树上鸟教育电气设计培训）由多台DDC分散在现场进行控制，使现场连线大大缩短，便于实现大范围的系统控制。

数据通讯、人机界面、监控服务器及其他外设的加入使得系统成为一个整体，可实现集中操作、管理、显示以及报警等。

楼宇自控系统设计文件的构成：一、楼控点表楼控点表是设计的第一步，拿到暖通和水电的图纸之后，结合客户的要求，确定监控的范围、监控的对象、监控的模式，输出为点表。

【今晚8点30分直播】—《照明布线及应急照明设计》听课加微信/QQ 3120448392（或扫码添加）点表设计通常分为两种情况：1、第一种情况是在客户已经有了初步设计方案，方案中提供了受控设备的点表，这种情况省去了点表配置的过程，但点表的准确性和设备的配置存在问题，必须要进行核查。

通常情况下，点表的内容一般都是集中列出受控设备的数量和监控的点位。

在这种情况下进行设计，往往会存在一个误区，就是根据点表配置控制器时，按整个点表的监控点数对控制器进行整体配置，也就是说，不分区域，不分设备，只要控制器合计点数满足点表的点数要求即可，简单粗暴的一个除法搞定。

这样配制在施工时会带来很大的麻烦，小则增加控制器数量以增加不必要的成本投入，大则后期设计整个被推翻，重新来做，这样会给后期施工带来很大的麻烦。

因此，在这种情况下，一定要核实受控设备的数量和受控设备所在的楼层，仔细拆分点表，进行分区域，分楼层的配置，尽量做到每个受控设备使用单独的控制器进行控制，尽量减少施工后深化设计时出现的受控设备和控制器不符的现象。

施耐德楼宇自控产品5.1、中央监控软件Vista 5 Standalone提供顺序控制程序、功能联锁程序、用电管理程序、照明控制程序、维修记录程序、统计程序、报表产生程序和历史数据与处理等程序。

系统平台应按实时、多用户和多进程对资源进行分配和管理，系统将拥有事件驱动顺序以及优先结构装置，以便于系统能在同一时间里处理实时情况与紧急任务。

同时，系统平台还具备网络管理、标准网络协议、远程通信管理以及符合计算机技术发展趋势的要求。

软件按模块形式设计，除具备基本功能外，还能提供各种丰富的应用开发功能，例如：OPC、DDE、ODBC等，以利于程序的开发、扩展和修改，支持Lontalk协议，符合有关国际标准和国家标准。

用户界面全部汉化，具备多窗口功能、动态图形显示并且操作直观、简便。

5.2、OPC服务包OPC Client/Sever用于冷热源及变配电系统的集成。

利用定制数据访问，对数据库的数据点进行读/写，从而与OPC Server进行通讯，通过报警接口，接收OPC Server中的报警和事件。

5.3、通讯接口卡PCLTA-21 PCI-card, FTT10LonTalk适配卡、TP/FT-10、通讯速率为78kbps5.4、通讯中继器TAC Xenta Repeater⏹Lonworks网络中继器，用来将网络信号放大，但不会给通讯带来影响。

⏹供电电压24VAC±20%，50-60HZ或19-40VDC,8-28VAC,50/60HZ或8-40VDC⏹功率：最大1.5W⏹环境温度：存储（-20到75摄氏度），运行（0到75摄氏度），湿度（最大90%RH，无冷凝）⏹防护等级IP20⏹中继器数量：任何两个路由器之间最多一个5.5、通讯终端模块LTM网络终端模块，lonworks FTT105.6、直接数字控制器TAC Xenta 401:C⏹微处理器为基础的可编程DDC,CPU采用32位,12.28MHZ 2MB flash memory ，128KB SRAM,最大50条趋势记录，时间表，报警，PID运算控制, DDC通讯符合LonMark标准，并具有lonmark认证标志，具有可脱离中央控制主机独立运行和联网运行能力，最大可支持15个I/O模块。

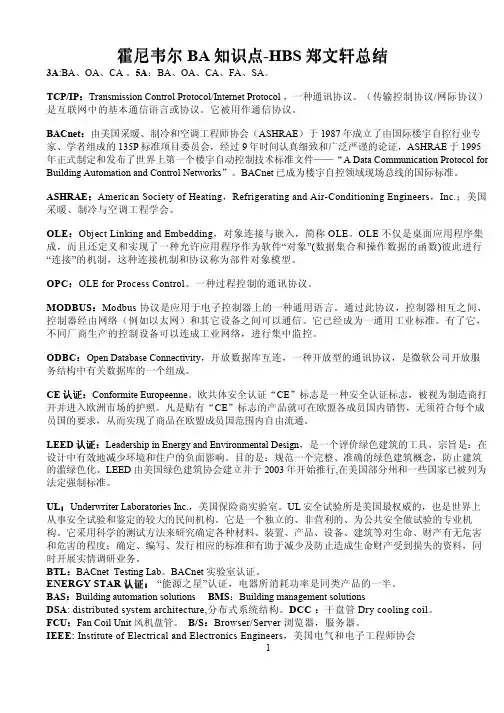

霍尼韦尔BA知识点-HBS郑文轩总结3A:BA、OA、CA 。

5A：BA、OA、CA、FA、SA。

TCP/IP：Transmission Control Protocol/Internet Protocol ，一种通讯协议。

（传输控制协议/网际协议）是互联网中的基本通信语言或协议。

它被用作通信协议。

BACnet：由美国采暖、制冷和空调工程师协会（ASHRAE）于1987年成立了由国际楼宇自控行业专家、学者组成的135P标准项目委员会，经过9年时间认真细致和广泛严谨的论证，ASHRAE于1995年正式制定和发布了世界上第一个楼宇自动控制技术标准文件——“A Data Communication Protocol for Building Automation and Control Networks”。

BACnet已成为楼宇自控领域现场总线的国际标准。

ASHRAE：American Society of Heating，Refrigerating and Air-Conditioning Engineers，Inc.；美国采暖、制冷与空调工程学会。

OLE：Object Linking and Embedding，对象连接与嵌入，简称OLE。

OLE 不仅是桌面应用程序集成，而且还定义和实现了一种允许应用程序作为软件“对象”(数据集合和操作数据的函数)彼此进行“连接”的机制，这种连接机制和协议称为部件对象模型。

OPC：OLE for Process Control。

一种过程控制的通讯协议。

MODBUS：Modbus 协议是应用于电子控制器上的一种通用语言。

通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。

它已经成为一通用工业标准。

有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

ODBC：Open Database Connectivity，开放数据库互连，一种开放型的通讯协议，是微软公司开放服务结构中有关数据库的一个组成。

工程图纸怎么看？一文教会你识图！
来源：CAD自学网
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、请很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。

简单重复一下口诀：
1、从上往下看，从左往右看。

2、由外向里看，由大向小看，由粗向细看。

3、图样说明对照看，建施结施结合看，设备图纸参照看。

4、先看全局性基本图，后看局部性详图。

三、复杂的线条、图例符号
1、复杂的符号含义
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图
· END ·
如有版权问题，请及时与我们联系，我们将第一时间做出处理戳原文，更有料！。

建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。

建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。

这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。

1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。

2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。

3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。

4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。

5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。

6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。

二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。

建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。

2. 其次，逐图浏览各种图纸。

通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。

3. 注重细节，查看节点图和结构图。

节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。

4. 注意施工要求和规范。

建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。

5. 及时沟通与协调。

在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。

通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。

建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。

工程施工图怎么读懂
一、工程施工图的一般组成部分
1. 总平面布置图：总平面布置图是工程的大致平面布置图，显示建筑物的外观、位置、朝
向等信息。

2. 建筑结构图：建筑结构图包括建筑物的结构形式、尺寸、建筑材料等信息。

3. 设备安装图：设备安装图显示建筑内各种设备的布置、连接方式、电气管线等详细信息。

4. 电气管线图：电气管线图包括建筑内的电气线路布置、线路连接方式、接地要求等信息。

5. 给排水图：给排水图显示建筑内的给水管线、排水管线、消防用水管线等信息。

二、读懂工程施工图的方法
1. 了解图例：首先要了解工程施工图的图例，掌握不同标志和线型的含义，这是读懂施工
图的基础。

2. 逐图分析：逐图分析是读懂施工图的重要方法，逐步查看每幅图纸，并理解图中包含的
信息。

3. 组图分析：将各个部分的图纸进行组合分析，从整体上把握工程建筑的结构和布局。

4. 明确细部：要注意阅读细节部分的图纸，如连接方式、尺寸、材料等，这对确保施工质
量至关重要。

5. 注重交叉验证：在理解单个图纸的基础上，要重点关注各图之间的关联关系和交叉验证，确保施工图的一致性和完整性。

通过以上方法，可以帮助读者更好地理解和读懂工程施工图，提高工程施工的效率和质量。

希望本文能对读者有所帮助，谢谢阅读。

建筑工程施工图识读方法建筑工程施工图是用投影原理和各种图示方法综合应用绘制的。

所以，识读时必须具备一定的投影知识，掌握形体的各种图示方法和建筑制图标准的有关规定，要熟记建筑图中常用的图例、符号、线型、尺寸和比例的意义，要具有房屋构造的有关知识。

一、施工图识读方法在识读建筑工程施工图时，应掌握正确的识读方法和步骤，按照“了解总体、顺序看图、前后对照、重点细读”的方法来看图。

（1）了解总体。

拿到建筑工程施工图后首先要看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建工程项目所在的位置、周围环境、施工技术要求等。

对照目录检查图纸是否齐全，采用了哪些标准图集，并准备齐这些标准图集。

然后看建筑平、立、剖面图，大体上想象一下建筑物的立体形象及内部布置。

（2）顺序看图。

在总体了解建筑物的情况以后，根据施工的先后顺序，从基础到墙体（或柱）、结构的平面布置以及各专业的相互联系和制约、建筑构造及装修的顺序等都要仔细阅读有关图纸。

试着看图1-1和图1-2所示的各层平面图。

（3）前后对照。

在看建筑工程施工图时，要注意平面图与立面图和剖面图对照着看，建筑施工图和结构施工图对照着看，土建施工图与设备施工图对照着看，对整个工程施工情况及技术要求做到心中有数。

（4）重点细读。

根据的专业不同，要读的重点也就不同，在对整个工程情况了解之后，再对专业重点地细读，并将遇到的问题记录下来及时向设计部门反映；必要时可形成文件发给设计部门。

1-1 首层平面图图1-2 二层平面图二、标准图集的查阅（1）标准图查阅方法说明。

建筑工程施工图中，有些建筑构配件、节点详图（材料与做法）等，常选自某种标准图集或通用图集。

这些被选定的图样也是工程施工图的组成部分，目前使用的标准图集种类很多，现将有关查阅方法说明如下：1）经国家批准的通用标准图集，可在全国范围内使用。

2）经各省、市、自治区地方有关部门批准的通用标准图集，主要供本地区使用。

楼控BA点位设计及介绍楼宇自控方案设计方案北京威控科技发展有限公司日期：2011年1月目录楼宇自控系统1系统概述1.1楼宇自动化系统简介楼宇自动控制系统（BAS）是建筑技术、自动控制技术与计算机网络技术相结合的产物，它使整个大厦具有了智能建筑的特性。

现代智能化建筑内含有着大量的机电设备，比如:中央空调系统、通风系统、给排水系统、电扶梯系统、变配电系统等等，这些系统中设备多而分散。

多，即数量多，被控、监视、测量的对象多，多达成千上万点；散，即这些设备分布在各楼层的各个角落。

如果采用分散管理，就地控制、监视和测量是难以想象的。

采用楼宇自动控制系统，就可以合理地利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理，并创造安全、舒适与便利的工作环境，提高经济效益。

对于大厦的智能化系统中最重要的系统－楼宇自动控制系统来说，在本工程中将完成对制冷、供热、通风和空调系统、给排水系统、变配电系统、电梯系统等设备或系统的监控管理，从而实现创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境，提高管理水平，达到节约能源、节约人工成本的目的。

1.2楼宇自动控制系统的作用根据大厦工程的特点，本工程的楼宇自动控制系统具备以下几个作用：1)本系统是大厦智能化运行的骨干系统由于大厦建筑面积庞大，设计功能完善，如空调控制系统中就涉及到冷、热水系统、变风量系统，因此，本系统的成功实施和良好运行是保证建筑内环境舒适的关键，是智能化运行的最基本的体现，因此，本工程的楼宇自动控制系统是大厦智能化运行的骨干系统。

2)本系统是实现优化管理的核心系统由于大厦建筑功能比较复杂，经由楼宇自动控制系统监控的各类机电设备众多，因此系统是否能够成功实施将直接影响到大厦的环境控制效果，直接影响到中大厦的节能、高效的控制和管理，直接影响大厦的运行成本。

3)本系统充分体现当前科学技术较成熟的应用成果楼宇自动控制系统在我国的应用在八十年代才开始，经过近二十年的实践，其重要性已经越来越被人们认可。
