外网室外供热管道安装工艺

室外采暖管道施工方案室外采暖管道施工方案1. 概述本文档旨在介绍室外采暖管道的施工方案。

室外采暖管道施工是为了满足室外供暖需求，保证供暖系统的稳定运行和安全性。

2. 施工准备工作在进行室外采暖管道施工之前，需要进行以下准备工作：- 设计方案：详细制定室外采暖管道的设计方案，包括管道布局、材料选取、管道直径等。

- 材料准备：根据设计方案，准备好所需的管道、接头、固定设备等材料。

- 地面清理：清理施工区域的地面，确保管道铺设的基础平整、干净。

3. 管道铺设根据设计方案，按照以下步骤进行室外采暖管道的铺设：1. 确定铺设路径：根据室外供暖区域的布局和设计要求，确定采暖管道的铺设路径。

考虑到管道的安全性和美观性，选择合适的位置进行铺设。

2. 挖掘沟槽：在确定的铺设路径上，使用挖掘机等工具挖掘沟槽，沟槽的深度和宽度要根据管道的直径和要求进行调整，确保管道能够完全埋入地下并稳固。

3. 铺设管道：将准备好的管道依次铺设在挖掘好的沟槽中，注意管道的连接方式和排列顺序，确保连接牢固、无漏水。

4. 固定管道：使用支架、夹具等固定设备将管道固定在沟槽中，确保管道不松动、不移动。

5. 埋地处理：将管道铺设完毕后，用原土或沙土将沟槽填平，将管道完全埋入地下。

4. 管道连接在室外采暖管道的施工过程中，管道的连接是一个关键环节。

正确的管道连接能够确保管道的完整性和安全性。

以下是常见的管道连接方式：- 焊接：适用于金属管道，使用焊接设备将管道焊接连接，确保连接牢固、无漏水。

- 螺纹连接：适用于金属管道和一些塑料管道，使用螺纹接头将管道连接在一起，确保连接牢固、无漏水。

- 熔接连接：适用于塑料管道，将管道加热至一定温度后，使用熔接设备将管道连接在一起，确保连接牢固、无漏水。

5. 试压与检查在管道铺设和连接完毕后，需要进行试压和检查，以确保管道的质量和安全性。

1. 试压：使用试压设备对管道进行试压，将管道内的压力增加到设计要求的压力上，并保持一段时间，观察是否有压力下降、漏水等情况发生。

室外供热管网安装工艺标准室外供热管网安装工艺标准随着城市化进程的加速，建设室外供热管网成为城市能源供应的重要组成部分。

然而，在室外供热管网的安装中，缺乏统一的标准规范，导致了安全隐患增加、工程成本增加等问题的存在。

因此，建立室外供热管网安装工艺标准，对促进室外供热管网安装质量的提高，降低工程成本有着十分重要的意义。

室外供热管网的安装流程分为前期工作、施工阶段和后期验收三个部分。

一、前期工作1.设计阶段室外供热管网的建设应按照设计方案进行，设计方案中应明确管网的主要参数，如管径、管道材料、管道敷设方式、防腐和绝缘保温等技术指标。

2.地勘和选材地勘是室外供热管网安装前的必要步骤，要对管道敷设区域进行勘测和选择。

选材时，应根据管道使用环境和要求选用材料，确保管道具有耐腐蚀、耐高温、抗压等特点。

3.制定工程方案根据勘测结果，制定供热管网的施工图纸、详细工程方案和施工计划，明确施工的时间安排和要求。

二、施工阶段1.施工前准备在实施施工前，要对施工现场进行认真检查，检查施工现场的设施和材料等情况，并进行必要的安全检查。

2.管道敷设管道敷设要严格按照施工方案进行。

对于地埋管的敷设，应按照要求进行挖掘和填充，对于沿路设施和地下管道等应做好管理和资料保存。

管道敷设时应避免使用直接损伤管道的工具，避免管道敷设过程中挤压变形或损坏。

3.管道热缩套的安装在管道和补偿器的连接处应安装热缩套以确保管道有良好的防水、防腐和绝缘性能，热缩套安装应正确操作，表面应清洁干燥，中间热缩材料应与管材接触良好，热缩套应完全套在管材上，并加热至完全收缩。

4.保温层的安装保温层的安装应根据设计方案的要求进行，应选用具有优良保温性的材料，如硅酸铝纤维、泡沫聚氨酯、玻璃棉、珍珠岩等。

保温层施工要求保温间层不能有明显的空气漏风，保证保温效果和工程质量。

三、后期验收1.竣工验收室外供热管网的竣工验收应包括管网的验货、验收合格证、工程结算等流程。

验收时应按照设计方案执行，不符合设计要求的管道应及时予以整改。

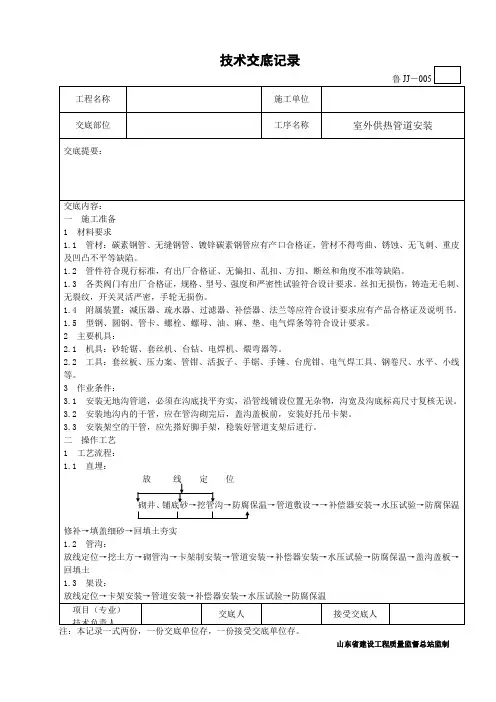

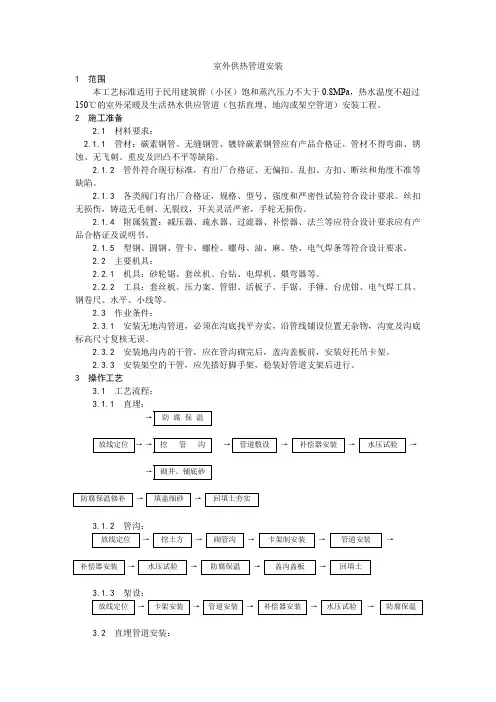

室外供热管道安装1范围本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。

2施工准备2.1材料要求：2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。

2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。

丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。

2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。

2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2.2.2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

2.3作业条件：2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。

2.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。

3操作工艺3.1工艺流程：3.1.1直埋：→防腐保温放线定位→→挖管沟→管道敷设→补偿器安装→水压试验→→砌井、铺底砂防腐保温修补→填盖细砂→回填土夯实3.1.2管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土3.1.3架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。

3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。

一、工程概况本工程为室外供热管道安装工程，主要包括直埋、地沟或架空管道的安装。

工程范围包括民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道。

二、施工准备1. 材料要求：（1）管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。

（2）管件：符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

（3）各类阀门：有出厂合格证，规格、型号、强度和严密性试验符合设计要求。

丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。

（4）附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求，有产品合格证及说明书。

（5）型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

2. 主要机具：（1）机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

（2）工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

3. 作业条件：（1）安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

（2）安装地沟内的干管，应在管沟砌完后进行。

三、施工方案1. 施工顺序：（1）材料验收：对进场材料进行验收，确保符合设计要求。

（2）管道铺设：根据设计图纸，按照管道布置图进行管道铺设。

（3）管道连接：使用合适的连接方式，确保管道连接牢固、严密。

（4）管道试压：对管道进行试压，确保管道无泄漏。

（5）管道保温：对管道进行保温处理，提高供热效果。

（6）管道防腐：对管道进行防腐处理，延长管道使用寿命。

2. 施工方法：（1）直埋管道：采用直埋方式，施工时注意管道间距、埋深、坡度等要求。

（2）地沟管道：采用地沟方式，施工时注意地沟尺寸、标高、坡度等要求。

（3）架空管道：采用架空方式，施工时注意支架安装、管道间距、吊装等要求。

四、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。

室外暖气管道施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!室外暖气管道施工工艺流程详解在寒冷的冬季，室外暖气管道是保障室内温暖的重要设施。

室外采暖管道施工工艺摘要：室外采暖管道施工工艺是指在室外环境下进行采暖管道的安装与连接的一套施工流程。

本文介绍了室外采暖管道施工工艺的基本步骤和注意事项，以及相关的材料和工具。

一、引言在采暖系统中，室外采暖管道起着非常重要的作用。

它是将热水或蒸汽从锅炉传递到采暖设备或暖气片的媒介。

因此，正确施工室外采暖管道十分关键，它直接影响着采暖系统的运行效果和安全性。

二、室外采暖管道施工步骤1. 确定施工布局：首先需要根据设计图纸确定室外采暖管道的走向和布置方式。

要考虑到地形条件、建筑物结构以及使用要求等因素，合理规划管道路线。

2. 材料准备：根据设计要求和布局图纸，准备好所需的管道材料，包括钢管、承插式管件、绝缘材料等。

确保材料的质量符合标准，并进行检查。

3. 开挖沟槽：根据管道的走向，采用机械或人工方式开挖沟槽。

沟槽的深度和宽度应符合设计要求，并保证均匀一致。

4. 安装管道：在沟槽内安装好管道，根据设计图纸进行连接。

连接方式可以采用焊接、承插式连接或螺纹连接等。

确保管道连接牢固，并且无泄漏。

5. 绝缘处理：在管道的连接处和暴露在地表上的部分，进行绝缘处理。

可以采用保温材料、防腐材料等进行绝缘包裹，以减少能量损失和管道腐蚀的风险。

6. 测试与防护：对已连接好的室外采暖管道进行测试，确保其正常运行和安全性。

在施工完成后，及时进行覆土，并设置防护措施，以避免管道的破坏和外部因素的干扰。

三、施工注意事项1. 施工前的准备工作十分重要，包括绘制合理的管道布局图、选择合适的管材等。

要确保与设计方充分沟通和确认，避免施工中出现问题。

2. 在施工过程中，要注意工地安全。

采取必要的防护措施，如佩戴安全帽、护目镜等。

严禁在危险区域进行施工。

3. 管道的连接要牢固可靠，确保没有任何泄漏。

可以采用涂抹密封胶、加装密封垫等方式，提高连接的密封性。

4. 绝缘处理是室外采暖管道施工中必不可少的一部分。

要选择合适的绝缘材料，并严格按照要求进行包裹和固定。

室外供热管道安装施工工艺1 适用范围本工艺标准适用于厂区及民用建筑群（住宅小区）的饱和蒸气压力不大于0.7MPa，热水温度不超过130℃的室外供热管道安装。

2 施工准备2.1 原材料要求2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。

阀门安装前，应作强度和严密性试验。

试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。

2.1.2 管件、法兰、螺栓、电焊条2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等2.2 作业人员要求2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员，应取得质量技术监督部门颁发的特殊作业人员资格证书。

2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。

2.2.3 配备满足施工需要的施工人员：管工、气焊工、油工、起重工、瓦工、砼工等。

施工人员已经过技术及安全培训。

特殊工种持证上岗。

2.3 主要工机具2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。

2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。

2.4 外部环境条件2.4.1 施工现场已达到三通一平，图纸齐全。

2.4.2 到货的配管材料满足施工要求，施工所需机具、工具及消耗材料等配备齐全。

2.4.3 按施工平面布置图堆放材料，摆放施工机具，合理布置管道预制，临时设施。

2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。

钢管架或混凝土柱管架（砖砌管架）已全部施工完毕。

2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。

3 操作工艺3.1 工艺流程3.1.1 直埋铺设→ → → → → →→3.1.2 管沟敷设→ → →→ → →3.1.3 架空敷设→ → → →3.2 操作细则3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。

室外热力管道施工方案室外热力管道施工方案一、施工目标1. 按照设计要求，完成室外热力管道的铺设和连接，确保管道的安全性、稳定性和密封性；2. 保证施工期间周边道路和管道的畅通，并做好施工现场的危险防范措施；3. 按照进度要求，快速高效地完成施工任务。

二、施工概述1. 施工范围：根据设计图纸，铺设室外热力管道，包括主干管道和支管道；2. 施工过程：路面开挖、管道铺设、连接和封堵、回填及恢复道路等；3. 施工周期：根据具体情况，预计施工周期为20天；4. 现场设备：挖掘机、破碎机、压缩机、焊接设备等。

三、施工步骤1. 周边预处理：-确定施工范围，并设置道路交通安全措施，包括施工标志、警示牌等；-拆除施工区域内可能影响施工的障碍物，包括道路标志、防撞护栏等。

2. 开挖施工：-根据设计要求的管道埋设深度和走向，在施工区域进行挖掘；-挖掘过程中要注意避免影响周边建筑物和管道设施的安全性。

3. 管道铺设：-根据设计图纸的要求，将主干管道和支管道进行整齐有序的铺设；-在管道铺设过程中，要注意管道的坡度和弯曲程度，确保热力流动畅通。

4. 管道连接和封堵：-根据设计要求，使用焊接、螺纹连接等方式进行管道的连接；-连接完毕后，进行密封封堵，确保热力不外泄。

5. 回填和恢复道路：-在管道铺设和连接完成后，进行严密的回填工作；-恢复道路表面，进行修复和复原，确保道路的平整和美观。

6. 检测和验收：-完成施工后，进行管道的压力测试和泄漏检测，确保管道的安全性；-通知相关部门进行验收，确保施工质量符合要求。

四、安全措施1. 道路交通安全：设置施工标志，进行交通疏导，确保施工现场的通行顺畅；2. 管道施工安全：进行安全警示，设置防护网，标明管道位置，并设置安全通道；3. 作业人员防护：穿戴安全防护装备，进行施工前的安全培训，开展定期安全检查；4. 防火防爆措施：在热力管道施工过程中，严禁明火作业，加强防火措施；5. 施工现场整洁：保持施工现场的整洁，防止杂物堆积和滑倒等危险情况。

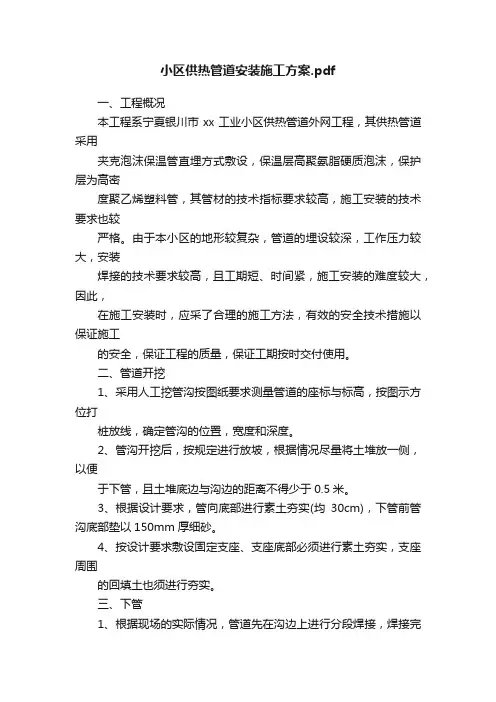

小区供热管道安装施工方案.pdf一、工程概况本工程系宁夏银川市xx工业小区供热管道外网工程，其供热管道采用夹克泡沫保温管直埋方式敷设，保温层高聚氨脂硬质泡沫，保护层为高密度聚乙烯塑料管，其管材的技术指标要求较高，施工安装的技术要求也较严格。

由于本小区的地形较复杂，管道的埋设较深，工作压力较大，安装焊接的技术要求较高，且工期短、时间紧，施工安装的难度较大，因此，在施工安装时，应采了合理的施工方法，有效的安全技术措施以保证施工的安全，保证工程的质量，保证工期按时交付使用。

二、管道开挖1、采用人工挖管沟按图纸要求测量管道的座标与标高，按图示方位打桩放线，确定管沟的位置，宽度和深度。

2、管沟开挖后，按规定进行放坡，根据情况尽量将土堆放一侧，以便于下管，且土堆底边与沟边的距离不得少于0.5米。

3、根据设计要求，管向底部进行素土夯实(均30cm)，下管前管沟底部垫以150mm厚细砂。

4、按设计要求敷设固定支座、支座底部必须进行素土夯实，支座周围的回填土也须进行夯实。

三、下管1、根据现场的实际情况，管道先在沟边上进行分段焊接，焊接完毕后，再下入沟内。

2、下管时须注意安全，使用绳索的一端固定在地锚上，并用套箍位置管段拉住另一头，用撬杠把管段移至沟边，在沟边利用滑木杆将管段滑至沟底。

3、另外避免管段弯曲，拉绳不得少于两根，下管时沟底不准站人、保证操作安全。

四、管道的组对焊接1、管道组对时，必须找正找直管线，管道的弯曲度必须符合设计及施工验收规范的要求。

2、管道焊接时，必须按设计要求及施工验收规范的要求进行开坡口，采用气割开坡口后，须清除渣屑和氧化铁。

3、管道的焊接采用手工电弧焊，参加焊接的焊工须有焊工合格证，无证者不准进行焊接，施工焊时须保证焊接的质量。

4、焊缝内不得有裂纹、夹渣，气孔，弧坑等存在，咬边的深度不得大于0.5mm，咬边的连续长度不得大于100mm，焊缝两侧总长度不得大于焊缝长度的10%。

5、焊缝表面应光滑、微凸，宽窄均匀，无间断和未焊满的陷坑，表面的凸凹不平度不大于0.5，焊接表面不得有结瘤存在，凡超过规定的均须补焊或磨掉。

室外采暖管道安装技术规程*****住宅小区室外采暖工程技术标准和规范一、工程概况：1、本工程的供热热源为小区周边的市政热力管网。

本工程的二次网分别由两个地块的换热站分高、低区引出，分别供给各地块采暖用户，其中1-13层位低区，14层上为高区。

2、本工程采暖热负荷根据建筑单体热负荷确定，供回水的温度为50℃/40℃，S1地块的总热负荷约为9.1MW，其中低区的热负荷约为5.7MW，高区热负荷约为3.4MW；S3地块总热负荷约为13,1MW，其中低区热负荷约为7.9MW，高区热负荷约为5.2MW；S2地块的总热负荷为15.14MW，其中低区热负荷约为8.73MW，高区热负荷约为6.41MW。

3、根据地质勘查报告显示，本工程场地土质具有湿陷性。

位于车库范围以外的供热管道因车库建设，湿陷性土质已全部挖除，故基础可按一般地质情况考虑，位于车库范围以外的供热管道安装横断面见图集《晋04N903》第52页（适用于湿陷性黄土的直埋管道）4、图纸上的供热管线所标高程为管中心标高，供回水管道中心间距统一为0.7米；供热管道采用直埋敷设。

直埋管道采用钢管、保温层、外护层紧密结合为一体的整体式预制直埋保温管；管材选用无缝钢管，材质为20号钢；温材料用硬质聚氨酯泡沫塑料，保护壳选用聚乙烯外护套。

管道及管件应符合《城市供热管网工程施工及验收规范》和《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管CJ/T114-2000》的要求；管道连接采用焊接方式，管道焊接应符合《城市直埋供热管道技术规程》二、施工前的准备工作：1、熟悉设计图纸，掌握直埋管道铺设特点和各施工工序技术、质量要求，制定施工方案和有效技术措施按《城镇直埋供热管道工程技术工程》（CJJ/T81-98）严格施工。

2、按设计要求组织管材、管件和保温层的预制加工订货。

3、做好管道、阀门、补偿器安装需要的各种辅料进入现场，经检查确认合格；直埋保温管和管路附件应符合现行的国家有关产品标准，并应具有关产品标准，并应具有生产厂质量检验部门的产品合格文件；管道及管件在入库前和进入施工现场安装前应进行检查，其材质、规格、型号应符合设计文件和合同的规定，并应进行外观检查。
