检针机九点测试记录

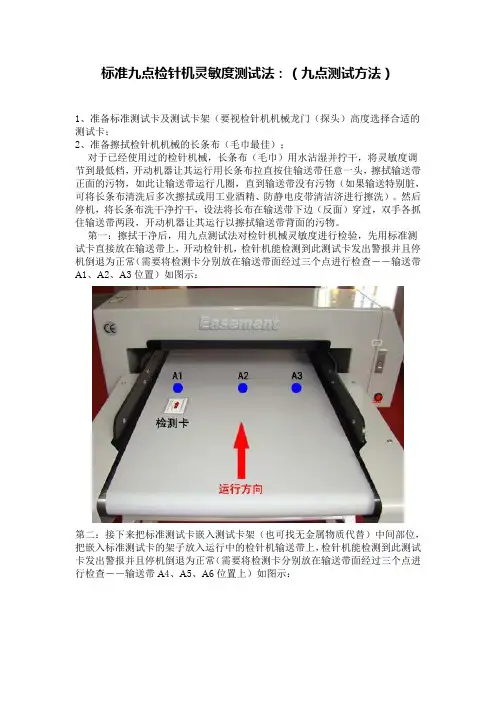

标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

验针机9点测试流程LX-WI-GJB-301/21.目的明确产品要求,统一检验标准。

2.范围适用于本公司所有成品的检验。

3.职责3.1 品管部负责编写、完善和执行本检验规定。

3.2 部门经理负责审核本检验规定。

3.3 管理者代表负责批准本检验规定。

4.检验方法4.1准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡。

4.2准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

4.3擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：4.4接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：编制审核核准发行日期版本2019-7-29A0验针机9点测试流程LX-WI-GJB-302/24.5接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

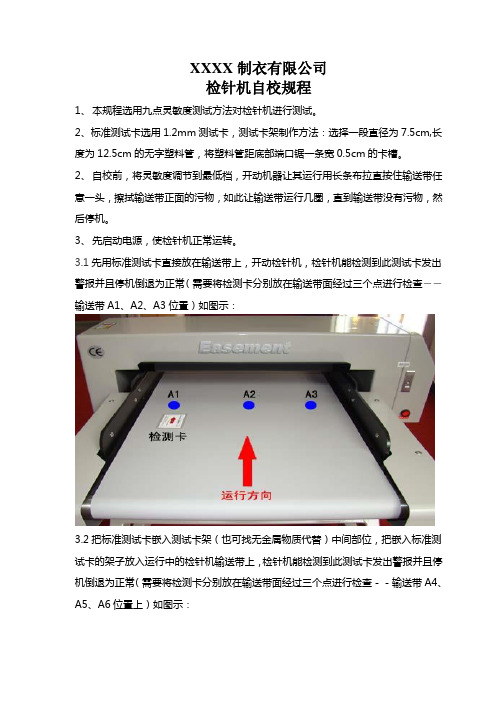

XXXX制衣有限公司
检针机自校规程
1、本规程选用九点灵敏度测试方法对检针机进行测试。

2、标准测试卡选用1.2mm测试卡，测试卡架制作方法：选择一段直径为7.5cm,长度为12.5cm的无字塑料管，将塑料管距底部端口锯一条宽0.5cm的卡槽。

2、自校前，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物，然后停机。

3、先启动电源，使检针机正常运转。

3.1先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：
3.2把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：
3.3接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：
4、经过以上三个测试步骤都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

5、检针人员每天在进行检针作业前必须自校，并将每次的测试时间记录在检针自校记录上，以保证检针器的灵敏度在最佳状态，如在九点测试时，发现机器有异常，就一定要停止使用，马上请保全人员进行检修，检修完毕后再进行9点灵敏度测试，无异常才可以再投入使用。

X X制衣有限公司

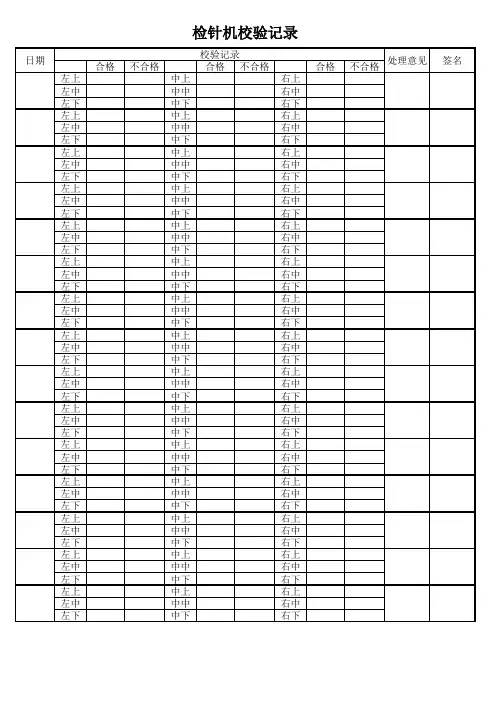

验针机自校测试记录。

附：日本国PL 检针法对部分产品的检针要求标准产品名称检测标准文胸、衬衫、袜子、童装、小玩具等小件车缝制品ØFe0.8-1.2mm(Fe 为铁球)羊毛衫、西服、茄克、羽绒服、牛仔服等中型制品ØFe1.0-1.2mm(Fe 为铁球)床单、毛巾被、床罩、窗帘等宽幅车缝制品ØFe1.2-2.0mm(Fe 为铁球)较大玩具、塑胶制品、鞋类、手袋ØFe1.2-2.0mm(Fe 为铁球)以上未列产品项目标准请查询日本检针法列表检针机灵敏度标准表示方法是以一定直径Ø的铁球为标准参照物，而非几级来说明。

标准检测卡及标准检测卡架图片:本检针机测试卡套件说明书由东莞市连之新金属检测设备有限公司制作及提供，版权所有，未经许可禁止复制或拷贝转发！公司信息：东莞市连之新金属检测设备有限公司电话：*************传真：*************地址：东莞市寮步镇横坑工业区金湖S001-003号网址： 邮箱：***************连新®检针机九点测试套件说明书连新®标准检针机测试卡套件系严格按照国际环保组织制订的标准而制作，用来确定隧道式（又名：输送式、龙门式）检针机的可用灵敏度。

这个校准套件包含4个标准测试卡（分别为含有Fe0.8mm、Fe1.0mm、Fe1.2mm、Fe1.5mm 直径铁球的测试卡）。

这些检针机测试卡，适合最常见的检针标准要求，适用于美国、欧洲、日本等主流检针要求标准。

此外检针测试卡标准套件还包括一个校准卡架(可自行根据检针机通道高度尺寸制作，原则上只要该校准卡架能通过检针机灵敏度和高度限制即可)，该校准卡架设计高度有两种：9cm（适用10cm~15cm）、12cm（适用15cm~20cm），有若干缺口(槽位)放置和固定标准测试卡，用来进行检针机灵敏度九点测试校准。

(例如有效探测通道高度120mm 的连新®牌输送带式检针机JZQ-630K 型可选用测试卡架高度为9mm。

标准九点检针机灵敏度测试法：（九点测试方法）1、准备标准测试卡及测试卡架（要视检针机机械龙门（探头）高度选择合适的测试卡；2、准备擦拭检针机机械的长条布（毛巾最佳）；对于已经使用过的检针机械，长条布（毛巾）用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带没有污物（如果输送特别脏，可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗）。

然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

第一：擦拭干净后，用九点测试法对检针机械灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置）如图示：第二：接下来把标准测试卡嵌入测试卡架（也可找无金属物质代替）中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A4、A5、A6位置上）如图示：第三：接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点进行检查－－输送带A7、A8、A9位置上）如图示：经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。

（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。

实际检针灵敏度要采用哪种型号的测试卡，要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定）。

以上检针机灵敏度校验需每三个小时进行一次，并将校验结果书面记录下来，供应客户查验。

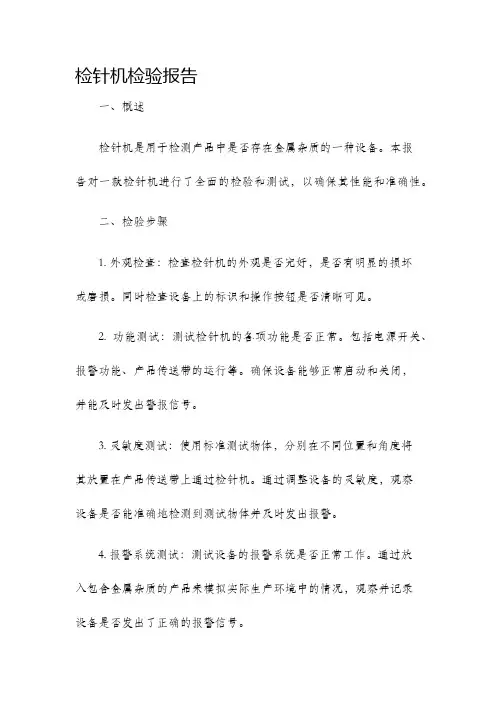

检针机检验报告一、概述检针机是用于检测产品中是否存在金属杂质的一种设备。

本报告对一款检针机进行了全面的检验和测试，以确保其性能和准确性。

二、检验步骤1. 外观检查：检查检针机的外观是否完好，是否有明显的损坏或磨损。

同时检查设备上的标识和操作按钮是否清晰可见。

2. 功能测试：测试检针机的各项功能是否正常。

包括电源开关、报警功能、产品传送带的运行等。

确保设备能够正常启动和关闭，并能及时发出警报信号。

3. 灵敏度测试：使用标准测试物体，分别在不同位置和角度将其放置在产品传送带上通过检针机。

通过调整设备的灵敏度，观察设备是否能准确地检测到测试物体并及时发出报警。

4. 报警系统测试：测试设备的报警系统是否正常工作。

通过放入包含金属杂质的产品来模拟实际生产环境中的情况，观察并记录设备是否发出了正确的报警信号。

5. 稳定性测试：测试设备在长时间运行下的稳定性。

将设备连续运行数小时，观察设备是否运行平稳、稳定检测灵敏度，并正常发出报警信号。

三、测试结果经过以上一系列的检验和测试，对该款检针机的性能进行了综合评估。

根据测试结果如下：1. 外观检查：检针机外观完好，无明显损坏或磨损。

设备上的标识和操作按钮清晰可见。

2. 功能测试：所有功能正常，电源开关可靠，报警功能正常，产品传送带运行顺畅。

3. 灵敏度测试：在不同位置和角度放置标准测试物体，设备准确地检测到并及时发出报警信号，灵敏度满足要求。

4. 报警系统测试：通过放入金属杂质产品，设备正确地发出报警信号，能有效地检测到金属杂质。

5. 稳定性测试：设备连续运行数小时，稳定性良好，能保持稳定的检测灵敏度，并准确地发出报警信号。
