上海工程技术大学电工技术242003试卷A答案

本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.单管电压放大电路动态分析时的电压放大过程，放大电路在直流电源和交流信号的作用下，电路中( )既有直流分量，又有交流分量。

A.电阻B.电容C.电流和电压D.三极管答案:C2. 使用电气设备时，由于维护不及时，当( )进入时，可导致短路事故。

A.导电粉尘或纤维B.强光辐射C.热气答案:A3. 对触电成年伤员进行人工呼吸,每次吹入伤员的气量要达到( )mL才能保证足够的氧气。

A.500至700B.800至1200C.1200至1400答案:B4. 三极管基极的作用是( )载流子。

A.发射B.输送控制C.收集D.放大答案:B5. 在检查插座时,电笔在插座的两个孔均不亮,首先判断是( )。

A.短路B.相线断线C.零线断线答案:B6. 隔离开关( )灭弧能力。

A.有B.没有C.有少许D.有简单的答案:B7. 低频信号发生器的低频振荡信号由()振荡器发生。

( )A.LCB.电感三点式C.电容三点式D.RC8. 电力电缆不得过负荷运行，在事故情况下，10kＶ以下电缆只允许连续( )运行。

A.1h过负荷35％B. 1.5h过负荷20％C.2h过负荷15％答案:C9. 具有主动支护作用的巷道支护形式是( )。

A.砌碹支护B.现浇砼支护C.拱形可缩性金属支架支护D.锚索支护答案:D10. 使用验电器验电前，除检查其外观.电压等级，试验合格期外，还应( )。

A.自测发光B.自测音响C.在带电的设备上测其好坏答案:C11. 下列哪种错误不会引起S7_300的PLC进入STOP状态( )A.通讯错误B.访问地址错误C.BCD转换错误D.双重赋值错误答案:D12. 指针式万用表一般可以测量交直流电压.( )电流和电阻。

A.交直流B.交流C.直流答案:C13. 电容器的功率属于( )。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.巡视查看断路器时,应查看引线的衔接部位( )。

A.结线正确B.触摸良好,无过热现象C.无过电压答案:B2. 电梯井应每间隔不大于( )m设置一道平网防护层。

A.8B.15C.10D.12答案:C3. 在正弦交流电的波形图上，如果两个正弦交流电反相，这两个正弦交流电的相位差是( )。

A.ΠB.2ΠC.Π／2D.一Π／2答案:A4. 导体的电阻与其材料的( )和长度成正比A.电压B.电流C.电阻率D.功率答案:C5. 检测不透过超声波的物质应选择工作原理为( )型的接近开关.A.超声波B.高频振荡C.光电D.永磁答案:A6. ( )的电阻首尾依次相连，中间无分支的连接方式称为电阻的串联。

A.两个或两个以上B.两个C.两个以上D.一个或一个以上答案:A7. 电压220V，额定功率100W白炽灯泡的电阻为( )Ω。

A. 2.2B.220C.100答案:D8. ( )是磁感应强度符号。

A.WbB.TC.ΦD. B答案:D9. 装设接地线时，应( )A.先装中相B.先装接地端，再装两边相C.先装导线端答案:B10. 彩灯安装的规定是，其最低弧垂与地面距离不应小于( )m。

A. 2.5B. 3.5C. 6D.10答案:C11. 低压线路同杆架设时,在直线杆横担之间的最小垂直距离为( )米。

A.0.35B.0.6C.0.7答案:B12. 绝缘站台用干燥的木板或木条制成，木条间距不大于( )，以免鞋跟陷入。

A. 2.5Cm;B. 3.0Cm;C. 3.5CmD. 4.0Cm.答案:A13. 变压器绝缘自投入运行后,在允许条件下运行,其寿命可达( )年。

A.25～30B.20～25C.15～20D.10～15答案:B14. 关于380/220V市电体系,( )说法是正确的。

第一章习题参考题解答练习与思考1.1.1 举出一个生活中的电路，并分析它完成的是何种作用，它的负载将电能转化为何种能源或者处理的是什么信号？【解】显示器电路有两部分功能，一部分是接受电脑主机显示卡传送来的图像信号，另一部分是将电能转化为光能形成人眼能够看到的图像。

UUU(a)P=UI(b)P=-UI(c)P=-UI(d)P=UI图1.2.4 不同参考方向下功率的计算1.2.1 在图1.2.4方框中的电气元件，其电压从b到a降低20V，电流为4A从b流入，请分析：（1）图（a）-（d）所示参考方向下，电压U和电流I的数值；（2）计算此元件的电功率，并判断其是电源还是负载。

【解】（1）图（a）中，U=-20V，I=-4A；图（b）中，U=-20V，I=4A；图（c）中，U=20V，I=-4A；图（d）中，U=-20V，I=-4A；（2）虽然图（a）-（d）所示参考方向不同，但是此元件的实际电压和电流是不变的，因此无论以哪个图所示方向选择功率的计算式，结果都是一样的。

以图（a）所示参考方向为例，U=-20V，I=-4A，电压和电流参考方向一致，故P=UI=(-20)*(-4)=80W>0，为负载；1.2.2 如图1.2.5所示，湖北三峡地区有一条直流高压输电线路连接至上海南桥变电站，其电压为500kV ，电流为1800A ，请计算三峡端的功率，并分析电能输送的方向。

图1.2.5 思考题1.2.2的电路图【解】对三峡端而言，电流的方向与电压降低的方向相反，即为非关联参考方向（方向不一致）故应在功率计算公式加上负号，则 P=-UI=-500*1000*1800=-900MW由于P <0，故三峡端输出电能，电能从三峡传输至南桥。

1.3.1在图1.3.9所示的电路中，判断电路中哪个电源产生电能，哪个吸收电能。

5(b)5图1.3.8 思考题1.3.1的电路图【解】（a ）由于图中电流源流过的电流恒定为1A ，故电压源流过的电流也为1A ，方向与电压方向一致，故5V 电压源的功率P US =UI=5*1=5W >0，故吸收电能，在此电路中做负载。

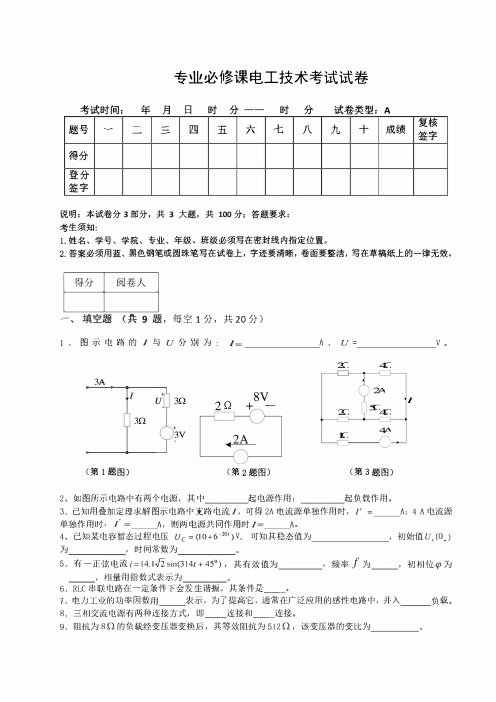

专业必修课电工技术考试试卷考试时间： 年 月 日 时 分—— 时 分 试卷类型： A 题号．． ＿， ,. 四五六七八九十成绩复核． 签字得分登分签字说明：本试卷分3部分，共3大题，共100分；答题要求：考生须知：1.姓名、学号、学院、专业、年级、班级必须写在密封线内指定位置。

2. 答案必须用蓝、黑色钢笔或圆珠笔写在试卷上，字迹要消晰，卷面要整洁，写在草稿纸上的一律无效。

三、填空题（共9题，每空1分，共20分）l、图示电路的I与U分别为：l =A 、U=V 。

T.4-:3A30（第1题图）（第2题图）I r: 心0（第3题图）2、如图所示电路中有两个电源，其中起电源作用；起负载作用。

3、已知用叠加定理求解图示电路中支路电流I,可得2A电流源单独作用时，I'=A; 4 A电流源单独作用时，i'=A, 则两电源共同作用时I =A 。

4、已知某电容暂态过程电压Uc=(10+6-201) V , 可知其稳态值为，初始值U c(O.)为，时间常数为5、有一正弦电流i=14.IJ2.sin(314t+45°),其有效值为，频率f 为，初相位(f)为，相址用指数式表示为6、RLC串联电路在一定条件下会发生谐振，其条件是——_o7、电力工业的功率因数用表示，为了提高它，通常在广泛应用的感性电路中，并入负载。

8、三相交流电源有两种连接方式，即一连接和——＿连接。

9、阻抗为80的负载经变压器变换后，其等效阻抗为5120,该变压器的变比为专业必修课电工技术考试试卷考试时间： 年 月 日 时 分—— 时 分试卷类型：B题号..＿．． 四五六七．得分登分签字说明：本试卷分3部分，共3大题，共100分；答题要求：考生须知：八L姓名、学号、学院、专业、年级、班级必须写在密封线内指定位置。

九十成绩复核签字2. 答案必须用蓝、黑色钢笔或圆珠笔写在试卷上，字迹要清晰，卷面要整洁，写在草稿纸上的一律无效。

三一、填空题（共9题，每空1分，共20分）l、电路的状态一般分为2、流过元件的电流实际方向与参考方向时电流为正值；实际方向与参考方向时电流为负值。

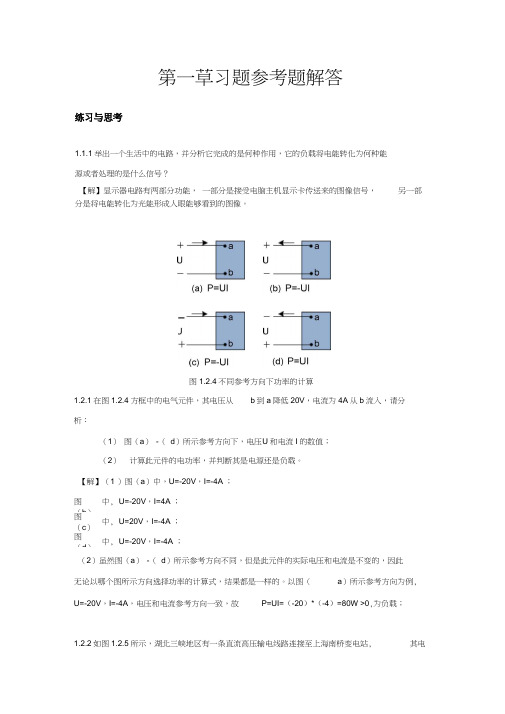

第一草习题参考题解答练习与思考1.1.1举出一个生活中的电路，并分析它完成的是何种作用，它的负载将电能转化为何种能源或者处理的是什么信号？【解】显示器电路有两部分功能，一部分是接受电脑主机显示卡传送来的图像信号，另一部分是将电能转化为光能形成人眼能够看到的图像。

图1.2.4不同参考方向下功率的计算1.2.1在图1.2.4方框中的电气元件，其电压从b到a降低20V，电流为4A从b流入，请分析：（1）图（a）-（d）所示参考方向下，电压U和电流I的数值；（2）计算此元件的电功率，并判断其是电源还是负载。

【解】（1 ）图（a）中，U=-20V，I=-4A ；图（b）中, U=-20V，I=4A ；图（c）中, U=20V，I=-4A ；图（d）中, U=-20V，I=-4A ；（2）虽然图（a）-（d）所示参考方向不同，但是此元件的实际电压和电流是不变的，因此无论以哪个图所示方向选择功率的计算式，结果都是一样的。

以图（a）所示参考方向为例, U=-20V，I=-4A，电压和电流参考方向一致，故P=UI=（-20）*（-4）=80W >0,为负载；1.2.2如图1.2.5所示，湖北三峡地区有一条直流高压输电线路连接至上海南桥变电站,其电阻消耗的功率PU 2502500W ；压为500kV ，电流为1800A ，请计算三峡端的功率，并分析电能输送的方向。

1.8kA- ►三峡 湖北+500kV南桥 上海图1.2.5思考题1.2.2的电路图【解】对三峡端而言，电流的方向与电压降低的方向相反，即为非关联参考方向（方向不 致）故应在功率计算公式加上负号，则P=-UI=-500*1000*1800=-900MW由于P<0，故三峡端输出电能，电能从三峡传输至南桥。

1.3.1在图1.3.9所示的电路中，判断电路中哪个电源产生电能，哪个吸收电能。

图1.3.8思考题1.3.1的电路图【解】（a ）由于图中电流源流过的电流恒定为 1A ，故电压源流过的电流也为1A ，方向与电压方向一致，故5V 电压源的功率P us =UI=5*1=5W >0，故吸收电能，在此电路中做负载。

A 师一、选择题（本题共10小题，每小题3分，共30分）1.如右图所示电路，ab 两端的等效电阻R 0=( ) A.2Ω B. 4Ω C. 8Ω D. 10Ω2. 已知两个正弦量为u 1=20sin(314t ＋300 )v , u则( )A ．u 1比u 2超前30°B ．u 1比u 2滞后90°C ．u 1比u 2超前90°D ．不能判断相位差3. 已知某单相正弦交流电路，u =10sin （314t+900）V ，i =2sin （314t+300）A,则此交流电路的有功功率为( )A ．10W B.20W C.40W D.0W 4. 无功功率的单位是( )。

A ．瓦B ．乏C ．伏安D ．焦耳5. 在三相四线制电路中，通常所说的220V 和380V 指的是电压的( )值。

A ．平均B ．最大C ．有效D ．瞬时6．三相对称电路中，三相对称负载三角形连接，则电路的线电流与相电流的关系为( ) A ．线电流与相电流相等；B 30度；C ．线电流是相电流的3倍，并滞后30度；D ．线电流与相电流数值相等，并且线电流超前相电流30度。

7. 在直流电路中，动态元件电感的( )。

A ．电压不一定为零B ．电压一定为零C ．电流一定为零D ．电流不停变动8. 磁通Φ的单位是( )A ．WbB ．H/mC ．TD ．A/m 9. 异步电动机的工作方式分为三种，它们是( )A.长期连续工作，短期连续工作，断续连续工作B.长期工作，短Ω期工作，瞬时工作C.连续工作，短时工作，断续工作D.连续工作，短时工作，瞬间工作10.以下不属于三相异步电动机的特征转矩的是( )A ．额定转矩B ．最大转矩C ．机械转矩D ．起动转矩二、填空题（本题共10小题，每空格1分，共20分）1. 实验时,测量电路电流时，应把万用表 接入被测电路；测量电路电压时，则应与被测电路 。

(填串联或者并联)2. 交流电的三要素是 、 和 。

（勤奋、求是、创新、奉献）2007～ 2008 学年第 1 学期考查试卷主考教师： 范小兰学院 _________________ 班级 ________________ 姓名________________ 学号 ________________《电工技术》（242003）课程试卷A 答案（本卷考试时间90分钟）题号 一 二 三 四 五 总得分 题分 20 20 20 32 8 100 得分一、单项选择题（本题共10小题，每小题2分，共20分）1．图1-1电路中A 点的电位是（ c ）V 。

（a ）12 （b ）16 （c ）-16 （d ）0 2．图1-2电路中发出功率的元件是（ a ）。

（a ）只有电压源 （b ）只有电流源 （c ）电压源和电流源 （d ）电阻元件图1-1 图1-2 图1-33．图1-3电路中1216,3, 4.5S I A R R I A ===Ω=。

根据叠加原理，当电压源单独作用时，1R 支路电流为（ a ）A 。

（a ）1.5 （b ）3 （c ）4.5 （d ）64．在R 、L 、C 串联正弦交流电路中，若L X ＜C X ，则总电压u 与总电流i 的相位关系为（b ）。

（a ）u 超前于i （b ）u 滞后于i （c ）u 与i 反相 （d ）u 与i 同相R 2R 1I s U sI 1V R 40-V2R R+12V -24V A５．已知05sin(60)A i t ω=-，则其有效值相量式为（ b ）。

（a ）0.605A j I e=（b）.60A I =-（c）.60A I =（d ）0.(60)5A j I e -=6．某正弦电压在t=0时为220V ，且初相位为030，则该电压的有效值为（ b ）V 。

（a ）220 （b） （c ）110 （d）7．三相对称负载是指（c ）。

（a ）123z z z == （b ）L C X X R == （c ）123Z Z Z == （d ）123ϕϕϕ== 8．图1-4电路中，在t=0时开关S 闭合，此时(0)i +为（ d ）A 。

（勤奋、求是、创新、奉献）2006～ 2007 学年第 2 学期考查试卷主考教师： 范小兰学院 _________________ 班级 ________________ 姓名________________ 学号 ________________《电工与电子技术》（242005）课程试卷A 标准答案（本卷考试时间90分钟）题号 一 二 三 四 五 总得分 题分 12 27 13 28 20 100 得分一、单项选择题（本题共4小题，每小题3分，共12分）1．在图1-1中，各元件功率为A I 41-=、A I 62=、A I 23-=、V U 1401=、V U 902=、V U 603=、V U 804-=、V U 305=，电压电流参考方向如图，下列选项中都是电源的项是 c 。

132541I 2I 3+-U 1+-U 3+-U 2+-U +-U图1-1a ）元件1和元件2；b ）元件2和元件4；c ）元件1和元件4；d ）元件3和元件5 2．关于交流电路功率因数ϕcos 的论述， d 是正确的。

a ）提高功率因数ϕcos ，就是指提高负载的功率因素；b ）功率因数ϕcos 越高，电源供电电流越大；c ）功率因数提高ϕcos 的方法是在电路中串联电容；d ）功率因数ϕcos 越高，发电设备的容量利用越充分。

3．已知某三极管处于放大状态，测得某三极管在电路中的三个管脚电位（对“参考地”）分别是：1V ，0.7V ，-8V 。

那么，晶体管是NPN 型还是PNP 型，是硅管还是锗管？ b 是正确的a ）是NPN 型，是锗管；b ）是PNP 型，是锗管；c ）是NPN 型，是硅管；d ）是PNP 型，是硅管。

4．已知输出变量Y 是由A 、B 、C 和D 四个输入变量的逻辑函数，四个选项中哪个是Y 的最小项? a 是正确的a ）D C B A ⋅⋅⋅b ）D C B A ⋅⋅⋅c ）Ad ）D C A ⋅⋅二、填空题（本题共13空，第1、2、3、4、5题每空2分，第6题每空3分，共27分）1．已知实际电压源的电动势为6V ，其内阻为0.2Ω，则电源的的开路电压为 6 V ，其短路电流为_____30________A 。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.新装和大修后的低压线路和设备,要求绝缘电阻不低于( )MΩ。

A. 1.0B.0.5C. 1.5答案:B2. 2000kW以下的电动机,如果( )灵敏度不能满足要求时,也可采用电流纵差动保护代替。

A.过负荷保护B.电流速断保护C.纵差动保护答案:B3. 带电灭火时,如用二氧化碳灭火器的机体和喷嘴距10kV以下高压带电体不得小于( )米。

A.0.4B.0.7C. 1.0答案:A4. 埋入地下接地极的圆钢直径，用于交流回路的不小于( )A.φ20mmB.φ6mmC.φ8mmD.φ10mm答案:D5. 所有条件都具备，才有肯定的结论，这是( )逻辑。

A.与非B.或非C.与D.非答案:C6. 装设暂时接地线的次序为( )。

A.先拆导体端，后接接地端B.先接接地端，后拆导体端C.不分先后D.以上都不对答案:B7. 交流负反馈可以改善交流指标，若要稳定输出电压，增大输入电阻，则应引入( )负反馈。

A.电压串联B.电压并联C.电流并联D.电流串联8. 在30Ω电阻的两端加60Ⅴ的电压,则通过该电阻的电流是( )。

A.18A；B.90A；C.2A。

答案:C9. 摆脱电流是人触电后能自行摆脱带电体的( )。

A.最小电流B.电流C.最大电流答案:C10. 发电厂机组启动.检修.发电量增减是由( )来决定的。

A.发电厂B.电网C.用电负荷答案:B11. 对于易燃易爆物防火安全要求下列做法不必要的是( )A.照明电气设备必须使用防爆灯头B.必须穿钉子靴出入现场C.严禁吸烟D.严禁动用明火答案:B12. 安培定则也叫( )。

A.右手定则B.左手定则C.右手螺旋法则答案:C13. 齐纳二极管的齐纳电压与二极管的击穿电压相比，齐纳电压( )。

A.高B.低C.相同D.不确定答案:C14. 我们把由一个线圈中的电流发生变化在另一个线圈中产生的电磁感应现象简称( )。

第2章习题及部分答案2.1.1已知t i ωsin 10=(mA)，指出该电流的最大值，有效值，初相位为多少？ [答]：最大值10mA ，有效值7.07 mA ，初相位0。

2.1.2已知)60314sin(3110+=t u V 。

试求：（1）角频率ω 、周期T 、频率f 、最大值m U 和初相位ψ；（2）用交流电压表去测量电压时，电压表的读数为多少？[答]：（1）角频率ω=314 、周期T=0.02s 、频率f =50Hz 、最大值m U =311V 和初相位ψ=60度；（2）220V2.2.1判断下列各式是否正确? (1)A =-=-ej t i 03005)30sin(5ω ×(2)V 100045e j U = ×（3）A =•eI 02020×（4）A ∠=03010I ×（5）,,L j IU X i u L ω== L X IU=••× （6）Lj U I L U j I dt di Lu ωω=-==••,, × 2.2.2 A -=A +=)30sin(6,)60sin(80201t i t i ωω。

试用复数相量式求解21i i i +=，并画出相量图。

[答]：12m m m I I I =+(8cos 60+j8sin 60)(6cos30-j6sin 30)=+(4j6.93)(5.20j3)=++- 9.2j3.93=+ 1023.12A =∠ 010sin(23.12)A i t ω=+2.2.3 已知某负载的电流和电压的有效值和初相位分别是30,2-A 和36V ，45，频率均为50Hz 。

（1）写出它们的瞬时值表达式；（2）指出它们的幅值、角频率以及两者之间的相位差。

[答]：（1）030)i t A =-45)u t V =+（2）,314rad，,314rad ，相位差75-2.2.4 已知某正弦电流当其相位角为6π时，其值为5A ，则该电流的有效值是多少？若此电流的周期为10ms ，且在0t =时正处于由正值过渡到负值时的零值，写出电流的瞬时值i 和相量I 的表达式。
