回风巷掘进遇断层专项安全技术措施正式版

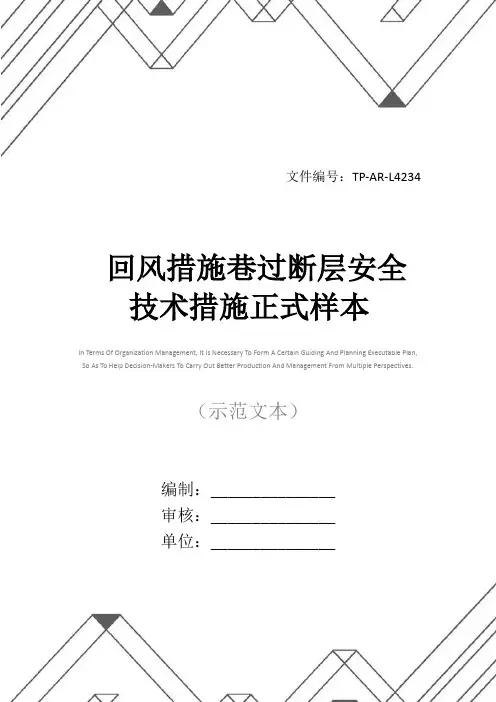

文件编号：TP-AR-L4234In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________回风措施巷过断层安全技术措施正式样本回风措施巷过断层安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1151回风措施巷沿5#煤层布置, 设计长度60m,20xx年11月10日早班迎头放炮后揭露一正断层(距开口35.6m处),把5#煤层分成上下两盘,上下两盘均能见到,根据技术人员现场测量、观察及施工地质钻孔验证，该断层断层走向约184度,倾角约70度，落差约1.9m,断层落差大于煤层厚度(断层处5#煤层厚度1.1m),小于巷道高度,断层上盘位于迎头左帮底,断层下盘位于迎头右帮顶,为确保过断层施工期间的施工安全，特编制如下安全技术措施，请施工单位及相关部门认真贯彻执行。

一、技术措施1、从断层后方2m开始，锚杆间排距调整为600×600mm；2、1151回风措施巷采取沿现在巷道掘进方向(方位170度、坡度3-5‰)掘进进入断层上盘（5#煤层），再沿5#煤层顶板掘1151回风巷（如附图所示）；4、过断层时巷道断面、支护方式暂时不做变化（同1151回风措施巷），如断层带在掘进过程中破碎严重，则采取多打眼、少装药、放小炮的方法掘进，循环进度控制在1.5米以内。

2332进风掘进过断层安全技术措施2332进风顺槽掘进至54m处，揭露出一落差约1米左右的正断层，为了能够保障安全、顺利的度过断层构造带，特制定如下安全技术措施：一、技术要求1、沿负2号煤层顶板进行掘进，将负2号煤层顶板以下所有破碎岩石放落。

2、先用锚索配合3米工字钢梁将断层向后的所有顶板破碎地段进行加固。

然后从28米开始每0.5米一棚向迎头架设梯形工字钢棚直至断层位置，其中梁长3.6 m，腿长2.3m，净断面上宽3.6m,下宽4.0m，高度不小于2.3m，棚距0.5ｍ；严禁空邦空顶，邦、顶各用抬木或坑木均匀照严；相邻两棚之间要用撑杆连接；当班维修段棚架好后，杂物、煤矸清净。

3、掘进作业缩短循环，每循环为800mm。

4、加强顶板管理，防止顶板破碎的矸石冒落。

5、加强掘进工作面设备的检修力度，保障工作面的设备完好，不得出现失爆现象。

每班必须检查掘进机的截齿，发现有损坏的要及时更换，以利于破矸，减少设备的损坏。

6、加强工程质量的要求，对工作面的工程质量必须严格进行验收，发现问题及时处理。

三、安全措施Ⅰ、架棚安全措施：1、在补吊工字钢梁及架棚工作完全结束前，严禁迎头掘进作业。

2、架棚前，应先由瓦斯员检查施工地点附近20m范围内的瓦斯浓度，只有在瓦斯浓度小于1％时方可作业。

3、架棚前，应先由班长检查工作地点附近20m范围内的顶帮支护情况，发现问题及时处理，确认无安全隐患后方可作业。

4、在架棚前，严格执行“敲帮问顶”制度，顶、帮围岩若出现凹凸不平，影响架棚时，施工人员必须站在支护完好的地点用不小于3m 的长柄工具小范围破网找平，严禁大拆大卸。

6、架棚前，必须将作业地点20m范围内的场地清理干净，以保证退路通畅。

7、背帮、背顶方法。

棚梁与顶板和两帮距离较近时，可直接用半圆木和木刹配合将帮、顶接实。

若棚梁与顶板和两帮距离较远时，可用“井”字型方法进行背帮、背顶，并用木楔刹紧背实。

8、处理顶板破碎处需采取如下措施：（1）备足需用材料，检查冒顶区瓦斯是否超限，超限时，加强通风处理。

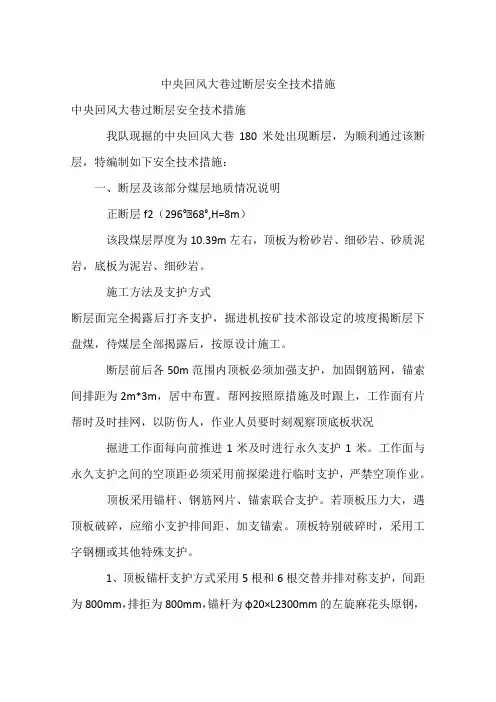

中央回风大巷过断层安全技术措施中央回风大巷过断层安全技术措施我队现掘的中央回风大巷180米处出现断层，为顺利通过该断层，特编制如下安全技术措施：一、断层及该部分煤层地质情况说明正断层f2（296°∠68°,H=8m）该段煤层厚度为10.39m左右，顶板为粉砂岩、细砂岩、砂质泥岩，底板为泥岩、细砂岩。

施工方法及支护方式断层面完全揭露后打齐支护，掘进机按矿技术部设定的坡度揭断层下盘煤，待煤层全部揭露后，按原设计施工。

断层前后各50m范围内顶板必须加强支护，加固钢筋网，锚索间排距为2m*3m，居中布置。

帮网按照原措施及时跟上，工作面有片帮时及时挂网，以防伤人，作业人员要时刻观察顶底板状况掘进工作面每向前推进1米及时进行永久支护1米。

工作面与永久支护之间的空顶距必须采用前探梁进行临时支护，严禁空顶作业。

顶板采用锚杆、钢筋网片、锚索联合支护。

若顶板压力大，遇顶板破碎，应缩小支护排间距、加支锚索。

顶板特别破碎时，采用工字钢棚或其他特殊支护。

1、顶板锚杆支护方式采用5根和6根交替并排对称支护，间距为800mm，排拒为800mm，锚杆为φ20×L2300mm的左旋麻花头原钢，托板规格为16#钢槽，长度500mm，采用树脂凝固剂两支，一支CK2360，另一支K2360；护帮锚杆采用每排3根，间距为1.0米、排拒为0.8米的支护方式，锚杆为φ16×L2000mm的左旋麻花头原钢，钢托板规格为150mm×150mm×10mm，采用树脂凝固剂一支CK2360；锚杆外露螺纹10mm～30mm。

2、锚索采用3根并排对称支护，间距1200mm，排距1200mm，锚索为ф17.8mm×L9000mm的钢绞线，的钢绞线，托板采用11号工字钢，长度分别700mm、1000mm、4000mm，根据顶板的现状选择其长度；锚索采用端头锚固，采用三支树脂凝固剂，一支CK2360，另两支分别K2360、Z2360，锚固长度不少于1.5米。

回风巷掘进遇断层专项安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月回风巷掘进遇断层专项安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

11209回风上山掘进至58m处遇F1断层，断层落差约10－12M左右，为正断层，为了确保11209回风巷掘施工安全、顺利的渡过断层破碎带，特制定如下安全技术措施：一、施工技术要求1、回风上山停止掘进，从迎头后退4M避F1断层开门，按1950的方位开门掘进沿煤层掘进与K2运输上山上段（18#密闭以里段）贯通，贯通措施已另行编制。

2、掘进作业缩短循环，每循环为800mm，采用11#矿用工字钢支护，缩小支护间距为0.6m。

3、加强工程质量的要求，对工作面的工程质量必须严格进行验收，发现问题及时处理。

二、专项安全技术措施一）、过断层破碎带防止水灾措施1、工作面必须严格执行“逢掘必探、先探后掘、有疑必停”的前探规定，钻孔直径≥65mm，钻孔布置严格按照设计规定执行。

2、巷道掘进时，地质测量部门根据钻探情况提前进行地质预测，掌握施工动态和围岩变化情况，及时验证提供的地质资料，并随时通报给煤矿防治水机构和掘进队。

3、钻孔施工中发现异常情况，必须停止工作，撤出人员切断井下所有电源，汇报处理。

回风巷掘进遇断层专项安全技术措施一、前言回风巷的掘进工作中，断层是重要的地质构造，不论是大规模的断层还是微小的断裂，都会给巷道掘进工作带来很大的安全风险。

为了保证掘进工作的顺利开展，必须制定科学的安全技术措施，加强对掘进遇断层的研究，并根据实际情况适时调整措施，确保掘进工作的安全可靠和高效完成。

二、断层的识别与分类在回风巷的掘进过程中，断层的识别与分类是重要的工作。

可以采用以下几种方法来对巷道中的断层进行识别与分类。

1.工作面前探法利用前探钻等工具，对工作面前各部位进行剖面学实测，对区间内的岩体变形情况进行观察，如果发现岩体有混乱、错动、弯曲、断裂等变形，就可认定存在断层或裂隙带。

2.巷道探头法在回风巷的工作面前，可派人员进行探头观测，查看巷道两侧的岩壁情况，如果发现岩壁中出现了断裂、滑动、错动、弯曲等现象，则可以证明该区间内存在断层。

3.井口观察法通过井口的设置，观察巷道各区的地质结构情况，如果发现存在断层等特殊地质构造，则能够及时采取措施加以应对和防范。

断层的分类主要根据其滑移类型和抗力状况，常见的断层分类有放射状断层、塞状断层、逆冲断层、正断层和逆断层等。

三、断层掘进技术回风巷掘进遇断层，需要根据断层形态与巷道夹角的大小，对掘进断层的技术和工序进行相应的调整。

1.排煤与清扫掘进中采用及时排煤，及时清扫，保证煤炭槽不过高、不溢出，保证工作面的通风及瓦斯排放。

当遇到断层时，必须加强井下风量调配与采用强力热风机，提高风速，有效排放有毒有害气体。

2.支护掘进时及时进行支护，以保证煤层的稳定，减少鼓胀、剥落等事故，也有利于掘进质量的提高。

在断层掘进中要严格执行“两护”一体合作，即煤层支护与围岩支护协作、有机结合，确保支护的全面覆盖。

3.维护通风巷道通风是保证煤矿安全生产的重要环节，断层的存在往往会给通风造成很大的影响。

在掘进断层的过程中，应当加强巷道通风工作，保证通风的畅通。

另外也要及时清理煤尘，注意防止因煤尘积聚而导致的火灾。

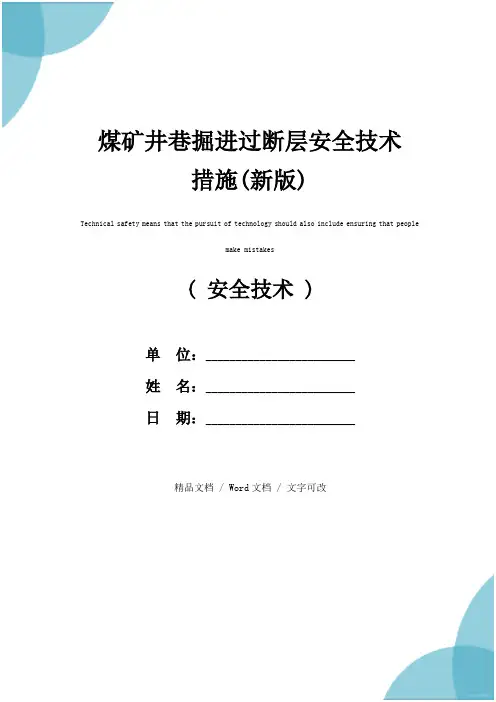

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤矿井巷掘进过断层安全技术措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes煤矿井巷掘进过断层安全技术措施(新版)一、工程概况截至6月12日早班已施工至S3测点前8m位置，预计再向前掘进约37m（即S3+45m位置）将揭露断层kf1∠40-60°H=3-5m；目前迎头位置巷顶距离上部17-1煤层法距约3.8m，随着巷道掘进，煤层将缓角度接近巷道顶板。

预计揭露kf1断层时，巷道内可能见17-1煤层。

该17-1煤层结构为0.5m(1.5m)1.6m，夹矸主要为砂质泥岩。

为了确保过断层期间的施工安全及质量，特编制此施工安全技术措施。

二、施工方法过断层期间，每循环进尺不超过1.4m，最大控顶距1.6m。

顶板岩性破碎时，采用短掘短支，最大控顶距0.8m。

过断层期间岩性较差时，以放松动炮为主，配合风镐进行刷扩，耙矸机后及时架棚。

（一）锚网索喷施工1、距离断层20m位置起严格按“边探边掘”施工，在循环进尺过程中沿巷道掘进方向0°正顶向下1500mm及仰角30°正顶各施工一个8m探眼，探清巷道前方地质情况，每次爆破前利用锚索钻机，配B18中空六角钢钎，钢钎1.0m长，Φ28mm双翼钻头向工作面打超前探孔。

2、在过断层施工期间，要坚持使用超前钢筋和护顶锚杆作为临时支护。

3、过断层段，严格控制巷道墙部锚杆施工质量，搭接采用钢带压接的方式。

4、过断层期间采用密集锚索配合M钢带的永久支护方式。

过断层前后5m范围内锚索间排距改为1000×700mm，每排5根。

黔越矿业有限公司贞丰县挽澜乡大石堡煤矿11209回风巷掘进遇断层专项安全技术措施编制单位：大石堡煤矿生产技术科编制日期：2017年1月18日11209回风巷掘进遇断层专项安全技术措施11209回风上山掘进至58m处遇F1断层，断层落差约10－12M左右，为正断层，为了确保11209回风巷掘施工安全、顺利的渡过断层破碎带，特制定如下安全技术措施：一、施工技术要求1、回风上山停止掘进，从迎头后退4M避F1断层开门，按1950的方位开门掘进沿煤层掘进与K2运输上山上段（18#密闭以里段）贯通，贯通措施已另行编制。

2、掘进作业缩短循环，每循环为800mm，采用11#矿用工字钢支护，缩小支护间距为0.6m。

3、加强工程质量的要求，对工作面的工程质量必须严格进行验收，发现问题及时处理。

二、专项安全技术措施一）、过断层破碎带防止水灾措施1、工作面必须严格执行“逢掘必探、先探后掘、有疑必停”的前探规定，钻孔直径≥65mm，钻孔布置严格按照设计规定执行。

2、巷道掘进时，地质测量部门根据钻探情况提前进行地质预测，掌握施工动态和围岩变化情况，及时验证提供的地质资料，并随时通报给煤矿防治水机构和掘进队。

3、钻孔施工中发现异常情况，必须停止工作，撤出人员切断井下所有电源，汇报处理。

异常情况是指：钻孔内有水流出，或者有透水、顶板来压现象等。

发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大，顶板来压、底板鼓起或产生裂隙，出现渗水，水色发浑，有臭味，瓦斯忽高忽低有喷瓦斯现象等突水、突出征兆时，必须停止作业，采取措施，并迅速调度室，发出警报，撤出受威胁的所有人员。

钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异常状况时，必须停止钻进，但不得拔出钻杆，现场负责人应立即向调度室报告，并派人监测水情。

如果发现情况危急时，必须立即撤出所有受水威胁的人员，然后采取措施，进行处理。

二）、过断层地质构造带防止瓦斯事故措施1、在接近断层时，必须采取以下措施加强瓦斯检查监测：瓦检员在接近断层掘进时，每小时必须对工作面迎头和回风流中检测瓦斯一次，严禁漏检、假检。

巷掘进工作面过断层安全技术措施矿长：工程师：生产矿长：安全矿长：机电矿长：编制：编制时间：二0一五年十一月二日会审意见表参加部门签字日期参加部门签字日期技术科调度室通防队机电队安全科施工队会审意见：工程师意见：矿长意见：xxxxx回风巷煤巷掘进工作面过断层安全技术措施xxxxx回风巷掘进至231.5m位置时遇一逆断层，该断层倾向85°，倾角45°，落差1.5m—2.0m。

根据断层特征情况分析，决定按照原巷道110°方位，以坡度5°过断层。

为确保此次过断层工作安全、顺利、质量达标，特制定本安全技术措施：一、施工方式及支护：1、凿岩（煤）方式：采用爆破落煤（岩）。

2、运输：刮板输送机和皮带运输机运输，人工转运物料方式。

3、支护：锚杆网+锚索+U型棚支护顶板；锚杆间排距0.8m ×0.8m，锚索间排距1.6m×1.6m，U型棚棚距0.8m。

4、支护要求：锚杆锚索间排距允许误差±0.1m，U型棚棚距允许误差±0.1m；锚杆外露长度不超过0.04m，锚索外露长度0.15m~0.25m，锚杆锚索必须垂直岩（煤）面，托盘紧贴岩（煤）面，严禁出现锚杆、锚索、托盘松动；所架设的U型棚必须高矮明暗一条线，相邻两棚之间必须使用拉杆连接，帮顶必须背牢接实。

二、质量标准及技术要求：1、净断面规格: 宽4.0m，中高2.5m。

2、必须按规定的断面规格、标定的坡度及中线方位施工，严禁随意改变巷道断面坡度及计划方位。

3、巷道偏中线不得超过3cm；4、加强顶板管理，防止顶板破碎的矸石垮落。

5、加强掘进工作面刮板输送机和皮带运输机设备检修力度，保障运输设备完好，不得出现失爆现象。

6、加强工程质量的要求，对工作面的工程质量必须严格进行验收，发现问题及时处理。

7、经常保持巷道清净，工作面所需材料应码放整齐，不得乱扔乱放。

三、安全技术措施：1、加强通风管理和瓦斯检查。

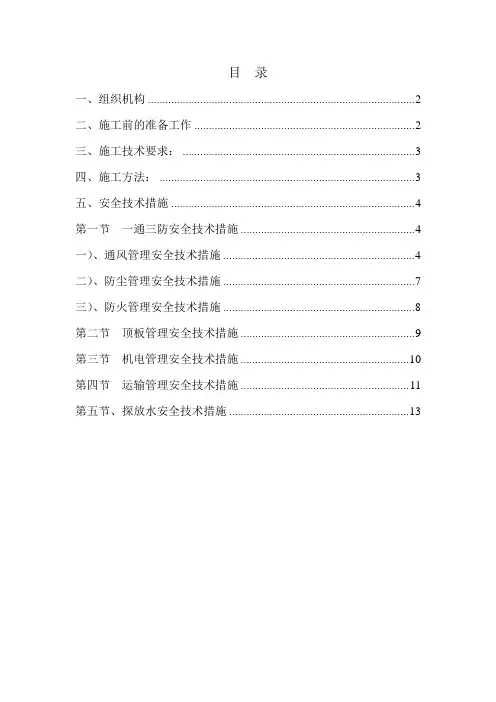

目录一、组织机构 (2)二、施工前的准备工作 (2)三、施工技术要求： (3)四、施工方法： (3)五、安全技术措施 (4)第一节一通三防安全技术措施 (4)一）、通风管理安全技术措施 (4)二）、防尘管理安全技术措施 (7)三）、防火管理安全技术措施 (8)第二节顶板管理安全技术措施 (9)第三节机电管理安全技术措施 (10)第四节运输管理安全技术措施 (11)第五节、探放水安全技术措施 (13)回风巷回风上山掘进期间安全技术措施为了保证回风巷的防灭火管理，便于对采空区注浆、注氮，探明情况，经矿务会研究决定，在回风巷与运输上山交叉处向回风巷方向15m处掘进回风上山，该工程由掘进队施工，为了保证施工安全，特编制本安全技术措施。

一、组织机构组长：赵焕成朱忠杰副组长：田小超朱现民张关平成员：杨彦池刘保国李国安徐丹鹤段小伟闫满仓采煤队队干二、施工前的准备工作1、施工前，由队长负责组织，技术人员传达贯彻、签字本安全技术措施，方可下井作业。

2、施工前，地测科必须提前确定开口位置，标好中线，施工单位严格按中腰线施工。

3、施工前，必须对巷道进行加固，对杂物进行清理。

4、开工前应提前按照要求，形成正规的通风系统和其它系统，并能正常使用，同时准备好各种支护材料和所需工具。

5、开工前，必须经相关职能科室检查同意后，并且持有获批准的开工通知单，方可施工。

6、开工前，料场必须有防冒顶、过采空区、断层时所需的材料。

7、料场材料码放整齐，且有标志牌，并且标志牌、图表由每班三、施工技术要求：巷道中线和腰线：由地测科现场标定，施工人员必须严格按照中、腰线施工。

（1）、巷道净高2.2m（扎角距0.7m、棚腿柱窝深0.2m）。

棚距中-中0.6m。

（2）、背木间距0.35m±50mm（顶六帮八）。

撑木；每棚六根，其位置规定：梁上两根打在距梁口50mm处，棚腿撑木打在距底200mm 和距顶100mm处，所打撑木必须平直紧，上下左右一条线。

煤矿新掘回风巷过断层安全技术措施一、说明新掘回风巷掘进126m处，揭露出一断层落差约3米左右的正断层，为了能够保障安全、顺当的度过断层构造带，特制定如下安全技术措施：二、过断层的技术要求1、掘进作业缩短循环，每循环为600mm。

每循环抬高100mm。

2、加强顶板管理，防止顶板破裂的矸石冒落。

3、加强掘进工作面设备的检修力度，保障工作面的设备完好，不得出现失爆现象。

每班必需检查掘进机的截齿，发觉有损坏的要准时更换，以利于破矸，削减设备的损坏。

4、加强工程质量的要求，对工作面的工程质量必需严格进行验收，发觉问题准时处理。

5、地测科必需深入现场观测地质变化状况，随时为生产单位供应精确资料。

支护材料及支护形式新掘回风大巷在过断层期间，依据实际状况，我矿打算对其支护密度进行加强，采用锚杆、锚索、金属网联合支护，个别有漏顶地方可进行架设钢棚。

支护材料及规格材料规格排距（mm）间距(mm)材质顶锚杆Ф20*2200mm600600左旋螺纹钢帮锚杆Ф18*1800mm600600左旋螺纹钢顶钢带Ф14mm*4.5m600圆钢帮钢带Ф14mm*3.5m600圆钢树脂K2355金属网1.0*5.0m10#铁丝（双层）锚索Ф17.8mm*7m1500600钢绞线工字钢棚棚腿3.8m棚梁净口4m100011#工字钢托板100mm*100mm10mm厚钢板200mm*200mm1、巷道顶部每排打设锚杆、锚索，锚杆间排距为600*600mm，锚索间排距为1500*600，顶部外侧锚杆距煤壁250mm，与顶板呈75°夹角。

2、巷道每帮打4根锚杆，最上部锚杆距顶板450mm，最下部锚杆距底板450mm，间排距为600mm*600mm.3、每根帮锚杆安装一根K2355树脂，顶锚杆安装两根K2355树脂，每根锚索安装三根K2355树脂；4、顶部金属网用1.0*5.0m规格的金属网，用Ф14mm*4.5m的钢带，两帮使用1.0*3.6m规格的金属网，使用Ф14mmх3.5m的钢带。
