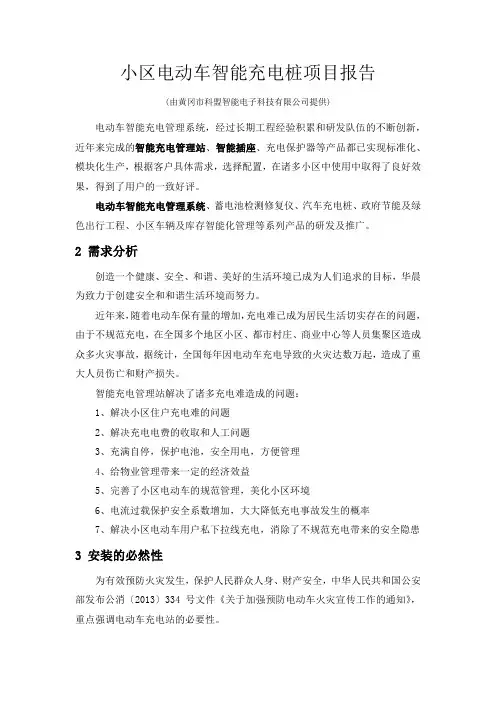

小区电动车智能充电桩项目报告(由黄冈市科盟智能电子科技有限公司提供)电动车智能充电管理系统，经过长期工程经验积累和研发队伍的不断创新，近年来完成的智能充电管理站、智能插座、充电保护器等产品都已实现标准化、模块化生产，根据客户具体需求，选择配置，在诸多小区中使用中取得了良好效果，得到了用户的一致好评。
电动车智能充电管理系统、蓄电池检测修复仪、汽车充电桩、政府节能及绿色出行工程、小区车辆及库存智能化管理等系列产品的研发及推广。
2 需求分析创造一个健康、安全、和谐、美好的生活环境已成为人们追求的目标，华晨为致力于创建安全和和谐生活环境而努力。
近年来，随着电动车保有量的增加，充电难已成为居民生活切实存在的问题，由于不规范充电，在全国多个地区小区、都市村庄、商业中心等人员集聚区造成众多火灾事故，据统计，全国每年因电动车充电导致的火灾达数万起，造成了重大人员伤亡和财产损失。
智能充电管理站解决了诸多充电难造成的问题：1、解决小区住户充电难的问题2、解决充电电费的收取和人工问题3、充满自停，保护电池，安全用电，方便管理4、给物业管理带来一定的经济效益5、完善了小区电动车的规范管理，美化小区环境6、电流过载保护安全系数增加，大大降低充电事故发生的概率7、解决小区电动车用户私下拉线充电，消除了不规范充电带来的安全隐患3 安装的必然性为有效预防火灾发生，保护人民群众人身、财产安全，中华人民共和国公安部发布公消〔2013〕334号文件《关于加强预防电动车火灾宣传工作的通知》，重点强调电动车充电站的必要性。
以湖北省为例，依据《湖北省消防条例》及湖北省公安厅、湖北省住房和城乡建设厅《关于加强住宅小区电动自行车库（棚）建设和管理工作的通知》精神，2014年6月份，武汉市公安局、武汉市城乡规划局、武汉市建委、武汉市房管局、武汉市民政局等五部门联合发文：湖北所有小区都要建电动车充电棚，2014年底要完成50%，2015年底所有小区要建成，建设责任主体是小区的管理单位或物业公司，新建小区不配建电动车充电棚不予城建及消防验收，已建小区不配建将对小区管理部门予以罚款及追究刑事责任；并严禁小区内公共空间私拉电线为电动车充电；建设电动车充电棚可以使用维修基金。
为了给大家创造一个健康、安全、和谐、美好的生活环境，以专业的技术、至诚的态度，专注于电动车充电管理，开发出系列产品以满足广大用户需求。
4 电动车充电桩产品的优势十大保护措施行业领军、十五大技术优势国内领先5 我们的守护随时随地安全智能领航科技开启充电管理行业新篇章售后三大保证体系①设备维护：所有设备，均免保1年，终身维修。
②产品责任：华晨所有产品，平安承保，让您彻底放心、安心。
③技术支持：公司有服务热线、客服qq、微信、在线咨询、阿里旺旺等联络工具；与物管客服保持密切联络，使用问题，随时解答，24小时客服电话为您的使用保驾护航。
6 标准实用型智能充电站标准实用型投币刷卡式电动车充电站，是有一台控制器外加10或20个两孔插座构成，控制区域内包括电度表、空气开关、控制电路主板、IC卡刷卡电路板、投币器和数码显示等，主机具有自动识别假币功能，精确度可以达到99%以上。
根据物业要求也可以定制投币与刷卡两用，业主也可以办理IC卡消费，省去经常忘记带零钱的烦恼。
标准实用型电动车智能充电站7系统介绍充电站有10或20个供电端口，每路都有其独立的显示窗口和控制按钮，用户在投币（或刷卡）后，按下其中的一个控制按钮，控制器会给相应通道的插座供电，各通道的工作状态与工作时间（倒计时）通过其对应的显示屏进行显示，控制器输出220V电源，给电动车供电时，需插接上电动车自带充电器，适合所有电动车充电。
8性能特点充电站设备安装好后，管理人员可根据自己实际情况任意设置，设备设置有多重保护措施，系统性能安全可靠。
✧1）根据电动车充电功率，自动判断收费标准，公平合理✧2）定时断电、过载短路自动断电保护✧3）系统可同时采用按次计费和预付费模式✧4）预付费模式，剩余金额自动返还，既保证物业利益，又保证业主权益✧5）LED高亮显示，方便查看，刷卡蜂鸣提示✧6）充满自停，保护电池，延长电池寿命✧7）收费标准自由设置，充电时间10-999分钟可调✧8）标准型可输出控制10或20路插座，主机可设置插座编号✧9）所有设备日常化运作，无需专人看守✧10）采用进口微电脑处理器主控CPU，抗干扰能力强✧11）主机分壁挂、立式、平台式、岗亭式、灯箱式等多种安装方式✧12）主机具有总电源控制和漏电保护器✧13）全程智能语音提示，便于人性化操作✧14）查看用户充值情况，余额查询，时间、日期调整✧15）物业公司可实时查询、统计用户充电信息及费用✧16）可联网控制，计算机可监控每个终端的使用情况✧17）具有记忆功能，临时停电，供电恢复后继续充电✧18）三种计费方式：按充电次数计费，按电子钱包计费，按包月计费✧19）操作方式：操作简便，刷卡自用，明白消费✧20）安全防范，无人化管理，消除火灾隐患，避免乱拉电线，防止触电✧21）智能插座自动识别电动车充电器，杜绝其他设备使用✧22）电动车充电过程刷卡取车，防盗报警✧23）刷卡退出，按段计费，剩余金额自动返回用户卡内，保障用户权益✧24）产品采用模块化设计，扩展方便，系统工作更稳定✧25）具有改错功能，如用户不小心选错按键可在3秒内改动。
✧26）电子计数，及时对收益了如指掌，更方便合作式经营管理。
✧27）智能CPU识币系统，防钓币、防伪币、防电击功能。
✧28）具有断电记忆功能，停电后再来电时可以自动启动断电前的状态。
✧29）内有电流检测电路，一个插座最大带载能力300W—400W可调（只供一台电动车充电），如果使用2台以上或超载使用其他电器，系统将在3秒内切断该路插座电源，若5分钟内不拆除超载电器，系统则将该路插座电源永久切断，至重新投币才可使用。
✧30）保护自动车电池寿命，充满后如果忘记拔掉充电插头，从而长时间充电，经常这样会大大减少电池寿命，而小区电动车充电管理站帮您解决这个问题，充满自动断电。
规范标准：所有电气设备设计、制造、安装和调试符合下列标准及规范：国标《低压配电装置及线路设计规范》、国标《电气安装工程施工及验收规范》、国标《工业民用电力装置的接地设计规范》。
9系统设计依据电动自行车智能充电系统设计的主要依据：➢GB 156-2003 标准电压➢GB/T 2423.1-1999 电工电子产品基本环境试验规程试验A：低温试验方法（eqv IEC 60068-2-1）➢GB/T 2423.2电工电子产品基本环境试验规程试验B：高温试验方法（eqv IEC 60068-2-2：1974）➢GB/T 2423.3-1993 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法（eqv IEC 60068-2-3：1984）➢GB 4208-1993 外壳防护等级（IP代码）（eqv IEC 60529：1989）➢GB/T 16935.1-1997 低压系统内设备的绝缘配合：第1部分：原理、要求和试验（idt IEC 60664-1：1992）➢《《电子测量仪器安全要求》GB4793—84➢《《民用建筑电气设计规范》JGJ/T16—92➢《中国电气装置安装工程施工及验收规范》GBJ232—82➢《工程系列机电设备集散式计算机管理车库系统》JD15—112➢《工程系列机电设备集散式计算机管理车库系统》JD15—11210 电气原理标准实用型充电站安装拓扑图11 操作使用流程➢在空闲位置停好电动车并在车位对应电源插口插好电动车自带的充电器；➢选择通道前，刷卡或投币可以累计，如果累计充电时间大于20个小时，为保证用电安全则不予读卡（不再扣除费用）；➢按钮后控制系统进入倒计时，投币（刷卡）可以连续投入多个，如一币通电240分钟，两币480分钟……可以连续投入多个硬币（或多次刷卡）；➢投入硬币（或刷卡后）按下与停车位对应的红色按钮，即开始供电。
（比如9号插座空闲，且放置了您的电动车，则投币（刷卡）后按下按钮，9号插座则供电）；➢刷卡投币后，选择充电通道，容错时间5秒，若选择充电通道错误，可以在规定时间内更改；➢如果选择正在充电的通道，且这个通道的ID与当前刷卡的ID相同，可累加。
投币输入时，只能在投币的通道累加；➢容错时间到时，开始供电，判断电流，电流大于设置最大电流时，断开继电器停止供电，如果为预付费卡输入，保存费用，再次刷卡可退款；➢供电开始后，如果电流小于最大电流，开始充电，如果为预付费卡输入，根据设定的2个功率点，分3个区间计费，每10分钟计费1次。
如果为次数卡，则根据电动车充电功率大小，自动判断每1元钱的充电时间；➢如果选择通道的容错时间内，有投币，投币数保存，容错时间过后，即可选择投币输入的通道。
➢充电满时（电流小于设定的最小电流），再续充电1个小时，如果为预付费卡，1个小时后费未用完，保存费用，再次刷卡可退款；➢退款信息最多记录30个，如果已满，则先覆盖最早的记录；➢刷卡后，如果开始选择通道，在容错时间内不再读卡；➢倒计时结束后，控制器自动停止供电，恢复初始状态；➢确定您所选择的插口顺序号，避免按错启动按钮；➢启动后，请检查一下电动车充电器是否插好，是否正常工作；➢插口适应一台电动车充电器，请勿使用其它负载，以免烧坏控制系统。
12 设置参数项表13充电站的成本分析假如一台充电站可控制10个插座，每个插座每天服务两台电动车。
以20辆电动车充电为例，两台共用一个插座，即需10个插座，刚好安装1台充电站。
所以每20辆电动车设置1个充电站为最佳。
（1）物业营业收入单位：元/台（2）电费成本一台电动车的充电功率平均为200W，每小时充电的用电量为0.2度，生活电费为居民用电0.56元/度，则用电成本为：每个充电站每月的电费是：0.2度/小时×20次×4小时×0.56元/度×30天＝268元电费总支出： 268元×12个月×1台×1年＝3216元（3）除去电费每年可收益：7200－3216=3984元（4）一千台每年可盈利收益：3984元×1000台=3984000元（叁佰玖拾捌万肆仟元整）14 广告收益分析根据公司的战略规划，我公司安装在小区中的充电站式广告机可以既做到便民服务，同时提供信息类广告发布业务，此类广告深受保险公司、房屋中介、新开业饭店、商超、各类专科医院、连锁店、蛋糕房、大型品牌产品推广、中国移动、中国联通等各行各业的需要信息发布的广告类客户的欢迎。
以下简要分析收益情况：（1）上端LED屏广告，定位为信息发布类广告，我司定价为100元/台/周，循环播放10条广告信息，每条广告信息显示10秒钟。
