2331建筑制图基础(电大中央机考)

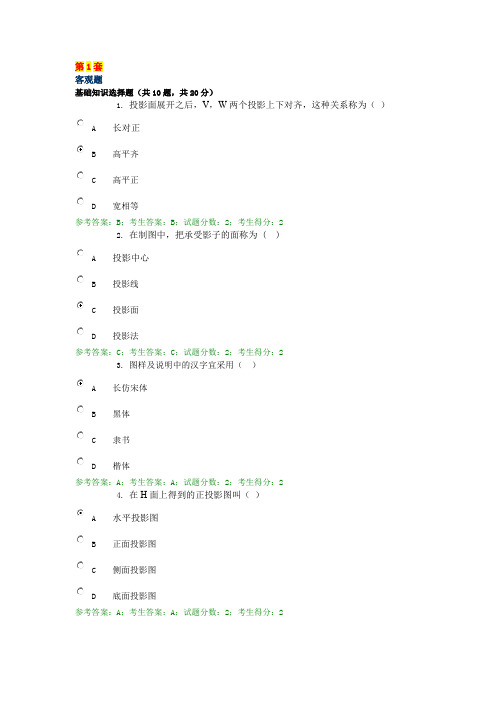

第1套客观题基础知识选择题（共10题，共20分）1. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等参考答案：B；考生答案：B；试题分数：2；考生得分：22. 在制图中，把承受影子的面称为（　）A 投影中心B 投影线C 投影面D 投影法参考答案：C；考生答案：C；试题分数：2；考生得分：23. 图样及说明中的汉字宜采用（　）A 长仿宋体B 黑体C 隶书D 楷体参考答案：A；考生答案：A；试题分数：2；考生得分：24. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图参考答案：A；考生答案：A；试题分数：2；考生得分：25. 由一点放射的投射线所产生的投影称为（　）A 中心投影B 水平投影C 垂直投影D 正投影参考答案：A；考生答案：B；试题分数：2；考生得分：06. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影轮廓形状为（　）A 矩形B 三角形C 直线D 不能确定参考答案：A；考生答案：B；试题分数：2；考生得分：07. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（　）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；考生答案：B；试题分数：2；考生得分：28.投影法中规定，空间点在V面的投影选用字母时应（　）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：C；考生答案：A；试题分数：2；考生得分：09. 在平面图形中确定尺寸位置的点、直线称为（　）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注参考答案：A；考生答案：A；试题分数：2；考生得分：210.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(　)A 同素性B 从属性C 定比性D 平行性参考答案：C；考生答案：C；试题分数：2；考生得分：2读图选择题（共20题，共80分）1.在图1中，点A在点B的（）A 左下前方B 左上后方C 正下前方D 正左后方参考答案：A；考生答案：B；试题分数：4；考生得分：02.图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（　）ABCD参考答案：A；考生答案：A；试题分数：4；考生得分：43.在图5中的正平线为（　）A BCB BEC CDD AC参考答案：C；考生答案：C；试题分数：4；考生得分：44.在图6中，有一个投影面缺失投影线，此投影面为（　）A H面B V面C W面D 不能确定参考答案：A；考生答案：C；试题分数：4；考生得分：05.图2中的所有投影面上的重影点共有（　）个A 2B 4C 8D 16参考答案：D；考生答案：C；试题分数：4；考生得分：06.图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：B；考生答案：C；试题分数：4；考生得分：07.在图6中，有一个投影面缺失投影线，缺失投影线的条数为（　）A 1条B 2条C 3条D 4条参考答案：C；考生答案：D；试题分数：4；考生得分：08.图9给出了物体的H面和W面投影，则V面投影应为（　）ABCD参考答案：D；考生答案：A；试题分数：4；考生得分：09.已知ED是平面ABC上的一条直线，则下图完全正确的是（　）ABCD参考答案：A；考生答案：C；试题分数：4；考生得分：010.图2中的物体应为（　）A 棱台B 棱锥C 棱柱D 圆锥参考答案：C；考生答案：C；试题分数：4；考生得分：411.图2中直线AB和BC的夹角为（　）A 直角B 锐角C 钝角D 不能确定参考答案：C；考生答案：C；试题分数：4；考生得分：412.在图1中，平行于H投影面的直线共（）条。

国开(XXX)专科《建筑制图基础》机考真题题库这是一份国开（XXX）专科《建筑制图基础》机考真题题库（电大机考必备资料）。

试卷号码为2331，课程代码为，适用于道路桥梁工程施工与管理专科、工程造价管理专科、建筑施工与管理专科、水利水电工程与管理专科。

考试采用形考（50%）和终考（50%）机考的方式进行，考试时间为60分钟。

考试题型包括基础知识选择题共10题20分和读图选择题20题80分。

第一套试题包括基础知识选择题和读图选择题。

基础知识选择题共10题，每题2分。

读图选择题共20题，每题4分。

基础知识选择题中，第1题要求在投影法中选用空间点的字母时应使用大写字母。

第2题要求如果一条直线经过平面上的两个点，则该直线必定在平面内。

第3题要求点在某一投影面上的投影是点本身。

第4题要求一般制图的最后一个步骤是图纸整理。

第5题要求W面是指侧立投影面。

第6题要求在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子愈小。

第7题要求在制图中，将光线称为投影线。

第8题要求多面正投影图是用平行投影的正投影法绘制的多面投影图。

第9题要求点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的从属性。

第10题要求图纸上限定绘图区域的线框是指图框。

读图选择题中，第1题给出了物体的轴侧图，要求选择物体侧面投影图正确的一项是A。

第2题要求找出图4中缺失投影线的投影面，正确答案是B。

第3题要求在图2中找出直线AB和BC的夹角，正确答案是C。

第4题要求在图2中找出物体的形状，正确答案是A。

第5题要求在图1中找出是否存在重影点，正确答案是A。

第6题要求在图4中找出缺失投影线的条数，正确答案是B。

第7题要求在图1中找出点A在点B的正前方，正确答案是B。

第8题给出了物体的H面和W 面投影，要求选择V面投影的正确答案是C。

第9题要求在图2中找出垂直于W投影面的平面的个数，正确答案是A。

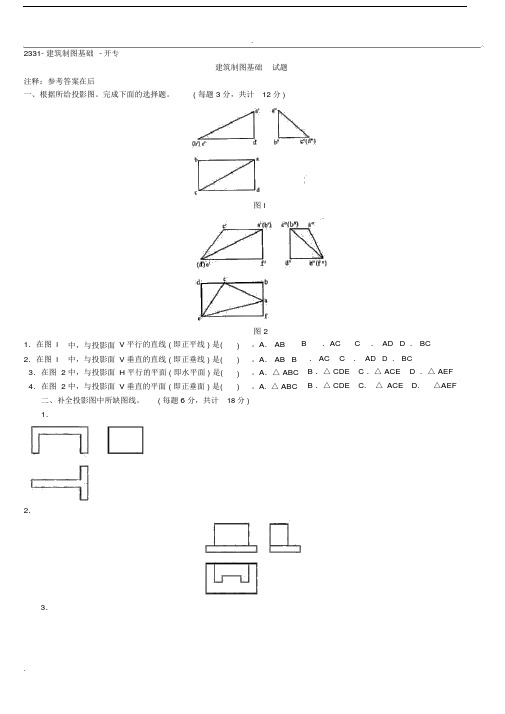

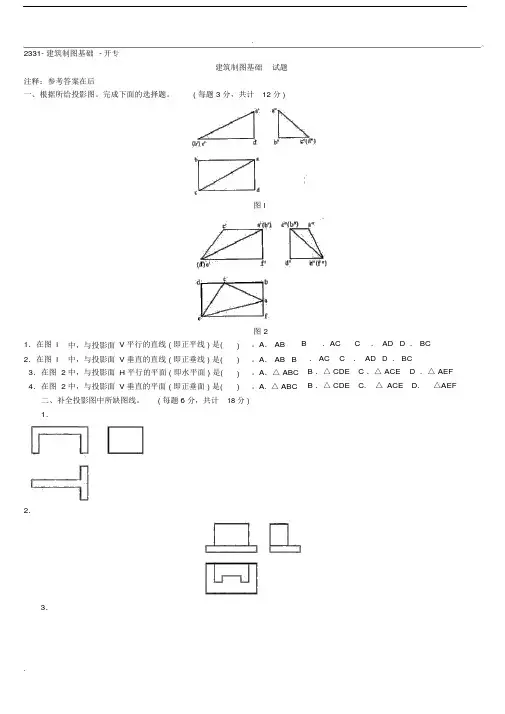

.2331- 建筑制图基础- 开专建筑制图基础试题注释：参考答案在后一、根据所给投影图。

完成下面的选择题。

( 每题 3 分，共计12 分 )图 l图 21．在图 l 中，与投影面V 平行的直线 ( 即正平线 ) 是( ) 。

A． AB 2．在图 l 中，与投影面V 垂直的直线 ( 即正垂线 ) 是( ) 。

A． AB B 3．在图 2 中，与投影面H 平行的平面 ( 即水平面 ) 是( ) 。

A．△ ABC 4．在图 2 中，与投影面V 垂直的平面 ( 即正垂面 ) 是( ) 。

A. △ ABC二、补全投影图中所缺图线。

( 每题 6 分，共计18 分 )1．B．AC C．AD D ． BC． AC C．AD D ． BCB ．△ CDEC ．△ ACED ．△ AEF B ．△ CDE C.△ ACE D.△AEF2．3．.三、根据下面各题的要求，完成作图。

( 每题 12 分，共计48 分 )1．求点 A 到直线 CD的垂直距离。

2．已知四边形ABCD的 V 投影及其两条边的H 投影，试完成整个四边形ABCD的 H 投影。

3．求作圆锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

.四、根据所给形体的三面投影，绘制形体的正等轴测图。

( 共 22 分)参考答案一、 ( 本题共 12 分。

每选对一题给 3 分，选错不给分，也不扣分) 1．A2．D3．A4． B二、 ( 本题共 18 分。

每小题 6 分 )l．每补对一条线给 1 分。

2 ．每补对一条线给 2 分。

3．每补对一条线给 1 分。

三、 ( 本题共 48 分)1. 求出距离的投影 6 分，求出距离的实长 6 分。

.aG o即为所求实长。

2．求出对角线交点的投影 6 分，补全水平投影 6 分。

3．求出水平投影 6 分，求出侧面投影 6 分。

4．本题共三个基本形体，求出每一个形体的投影得 4 分。

.四、 ( 本题 22 分。

国开(中央电大)专科《建筑制图基础》机考真题共七套
说明：试卷号码：2331；
课程代码：00892；
适用专业及学历层次：道路桥梁工程施工与管理专科、工程造价管理专科、建筑施工与管理专科、水利水电工程与管理专科；
考试手段及成绩：形考（50%）、终考（50%）机考；
其他：考试时间60分钟、考试题型（基础知识选择题共10题20分和读图选择题20题80分）。

第一套
客观题
基础知识选择题（共10题，共20分）
1.投影法中规定空间点选用字母时应（A）。

A.大写字母
2.如果直线经过平面上的两个点，则直线与平面的关系是（B）。

B.直线必定在平面内
3.点在某一投影面上的投影是（A）。

A.点
4.一般制图的最后一个步骤是（D）。

D.图纸整理
5.W面是指（B）。

B.侧立投影面
6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B）。

B.愈小
7.在制图中，把光线称为（B）。

B.投影线
8.多面正投影图是（A）。

A.用平行投影的正投影法绘制的多面投影图
9.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)。

B.从属性
10.图纸上限定绘图区域的线框是指（B）。

B.图框
读图选择题（共20题，共80分）
图9
1.图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）
A B
1。

试卷代号：2331中央广播电视大学2011—2012学年度第一学期“开放专科”期末考试建筑制图基础试题2012年1月一、根据所给投影图。

完成下面的选择题。

(每题3分．共计12分)1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．ABC ADB．ACD．BC2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．ABC．ADB．ACD．BC3．在图2中，与投影面Ⅳ垂直的平面(即侧垂面)是( )。

A．△ABCC。

△ACEB．△CDED．△AEF4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )aA．△ABCC．△ACEB．△CDED．△AEF二、补全投影图中所缺图线。

(每题6分。

共计18分)5.全W投影图中所缺图线。

6．补全W投影图中所缺图线。

7．补全H投影图中所缺图线。

三、根据下面各题的要求。

完成作图。

(每题12分。

共计48分)8．过A点作长度为30mm，a=45度的正平线AB，已知B点在A点的右上方。

9·已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

10．求直线AB与P面的交点，并判别直线AB的可见性。

11．求作三棱锥被截切后的水平投影与侧面投影。

四、(共22分)12．根据所给形体的正等轴测图和V面投影方向，按1：1比例绘制该形体的三面投影图。

试卷代号：2331中央广播电视大学2011—2012学年度第一学期“开放专科"期末考试建筑制图基础试题答案及评分标准(供参考)一、(本题共12分。

每选对一题给3分。

选错不给分。

也不扣分)1．C 2．B 3．D 4．C二、(本题18分。

每小题6分)5．每补对一条线给2分。

6．每补对一条线给3分。

7．每补对一条线给2分。

三、(本题共48分)8．求出正面投影7分，水平投影5分。

9．求出水平投影8分，求出正面投影4分。

10．求出交点6分，可见性判别正确6分。

11．求出水平投影6分，求出侧面投影6分。

第1套客观题基础知识选择题（共10题，共20分）1. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等参考答案：B；考生答案：B；试题分数：2；考生得分：22. 在制图中，把承受影子的面称为（　）A 投影中心B 投影线C 投影面D 投影法参考答案：C；考生答案：C；试题分数：2；考生得分：23. 图样及说明中的汉字宜采用（　）A 长仿宋体B 黑体C 隶书D 楷体参考答案：A；考生答案：A；试题分数：2；考生得分：24. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图参考答案：A；考生答案：A；试题分数：2；考生得分：25. 由一点放射的投射线所产生的投影称为（　）A 中心投影B 水平投影C 垂直投影D 正投影参考答案：A；考生答案：B；试题分数：2；考生得分：06. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影轮廓形状为（　）A 矩形B 三角形C 直线D 不能确定参考答案：A；考生答案：B；试题分数：2；考生得分：07. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（　）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交参考答案：B；考生答案：B；试题分数：2；考生得分：28.投影法中规定，空间点在V面的投影选用字母时应（　）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：C；考生答案：A；试题分数：2；考生得分：09. 在平面图形中确定尺寸位置的点、直线称为（　）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注参考答案：A；考生答案：A；试题分数：2；考生得分：210.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(　)A 同素性B 从属性C 定比性D 平行性参考答案：C；考生答案：C；试题分数：2；考生得分：2读图选择题（共20题，共80分）1.在图1中，点A在点B的（）A 左下前方B 左上后方C 正下前方D 正左后方参考答案：A；考生答案：B；试题分数：4；考生得分：02.图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（　）ABCD参考答案：A；考生答案：A；试题分数：4；考生得分：43.在图5中的正平线为（　）A BCB BEC CDD AC参考答案：C；考生答案：C；试题分数：4；考生得分：44.在图6中，有一个投影面缺失投影线，此投影面为（　）A H面B V面C W面D 不能确定参考答案：A；考生答案：C；试题分数：4；考生得分：05.图2中的所有投影面上的重影点共有（　）个A 2B 4C 8D 16参考答案：D；考生答案：C；试题分数：4；考生得分：06.图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：B；考生答案：C；试题分数：4；考生得分：07.在图6中，有一个投影面缺失投影线，缺失投影线的条数为（　）A 1条B 2条C 3条D 4条参考答案：C；考生答案：D；试题分数：4；考生得分：08.图9给出了物体的H面和W面投影，则V面投影应为（　）ABCD参考答案：D；考生答案：A；试题分数：4；考生得分：09.已知ED是平面ABC上的一条直线，则下图完全正确的是（　）ABCD参考答案：A；考生答案：C；试题分数：4；考生得分：010.图2中的物体应为（　）A 棱台B 棱锥C 棱柱D 圆锥参考答案：C；考生答案：C；试题分数：4；考生得分：411.图2中直线AB和BC的夹角为（　）A 直角B 锐角C 钝角D 不能确定参考答案：C；考生答案：C；试题分数：4；考生得分：412.在图1中，平行于H投影面的直线共（）条。

2331-建筑制图基础-开专建筑制图基础试题注释：参考答案在后一、根据所给投影图。

完成下面的选择题。

(每题3分，共计12分)图l图21．在图l中，与投影面V平行的直线(即正平线)是( )。

A．AB B．AC C．AD D．BC2．在图l中，与投影面V垂直的直线(即正垂线)是( )。

A．AB B．AC C．AD D．BC3．在图2中，与投影面H平行的平面(即水平面)是( )。

A．△ABC B．△CDE C．△ACE D．△AEF 4．在图2中，与投影面V垂直的平面(即正垂面)是( )。

A. △ABC B．△CDE C. △ACE D. △AEF二、补全投影图中所缺图线。

(每题6分，共计18分)1．2．3．三、根据下面各题的要求，完成作图。

(每题12分，共计48分)1．求点A到直线CD的垂直距离。

2．已知四边形ABCD的V投影及其两条边的H投影，试完成整个四边形ABCD的H投影。

3．求作圆锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影，绘制形体的正等轴测图。

(共22分)参考答案一、(本题共12分。

每选对一题给3分，选错不给分，也不扣分)1．A 2．D 3．A 4．B二、(本题共18分。

每小题6分)l．每补对一条线给1分。

2．每补对一条线给2分。

3．每补对一条线给1分。

三、(本题共48分)1.求出距离的投影6分，求出距离的实长6分。

aG o即为所求实长。

2．求出对角线交点的投影6分，补全水平投影6分。

3．求出水平投影6分，求出侧面投影6分。

4．本题共三个基本形体，求出每一个形体的投影得4分。

四、(本题22分。

画对每一个形体给6分，画对三个形体的交线给4分)试卷代号：2331-建筑制图基础试题一、根据所给投影图，完成下面的选择题。

(每题3分，共计12分)1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( )。

A．AB B．AC C．AD D．BC 2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(A．AB B．AC C．AD D．BC3．在图2中，与投影面w垂直的平面(即侧垂面)是( )。

最新国家开放大学电大2331《建筑制图基础》机考网考题库及答案D-0003客观题基础知识选择题（共10题.共20分）1.V面是指（C）A水平投影面B侧立投影面C正立投影面D剖切投影面2.侧棱垂直于底面的棱柱为（C）A正棱柱B斜棱柱C直棱柱D不能确定3.在投影中心与投影面距离不变的情况下.形体距投影中心愈近.则影子（A）A愈大B愈小C不变D无法确定4.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸(B)A基础尺寸B定型尺寸C定位尺寸D D标注尺寸5、在制图中.形成投影的方法称为（D）A投影中心B投影线C投影面D投影法6、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系（A）A垂直B平行C相交D不能确定7、轴测投影图是（B）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影8、投影法中规定.空间点在W面的投影选用字母时应（D）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母9.两直线平行.它们的正投影也平行.且空间线段的长度之比等于它们正投影的长度之比.这种性质称为正投影的（D）A同素性B从属性C定比性D平行性10.制图的基本规定要求数量的单位符号应采用（C）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字读图选择题（共20题.共80分）1.图2中.各投影面上的重影点共有（D）个A2B4C6D82.在图8中.有一个投影面缺失投影线.缺失投影线的条数为（B）A1条B2条C3条D4条3.图7中.已知三棱柱面上的定线AB和BC的V面投影和H面投影.则其侧面投影应为（B）A B C D4. 在图 8 中. 有一个投影面缺失投影线 . 此投影面为（c）A H面B V 面C W面 D不能确定5. 图 2 中. 平面ADHE垂直于（c）A H面B V面C W面D 不能确定6. 图 2 中水平面总共有（B）个A 1B 2C 3D 47. 图 6 中. 平面 ABC为（ A）A水平面B侧平面C正平面D一般位置平面8. 图 11给出了物体的轴侧图. 则物体侧面投影图正确的一项是（A）9. 图 1 中. 点 A位于点 B 的（A）A 左下方 B右下方C左上方D右上方10. 上图中. 直线AB的实际长度为（D）A 2mmB 45mmC 15mmD 30mm。

建筑制图基础A-0001试卷总分：100 答题时间：60分钟客观题基础知识选择题（共10题，共20分）1. H面是指（）A 水平投影面B 侧立投影面C 正立投影面D 剖切投影面参考答案：A；考生答案：--；试题分数：2；考生得分：02. 由相互平行的投射线所产生的投影称为（）A 中心投影B 平行投影C 垂直投影D 正投影参考答案：B；考生答案：；试题分数：2；考生得分：03. 点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况例外），平面的正投影一般仍为原空间几何形状的平面（特殊情况例外），这种性质称为正投影的（）A 同素性B 从属性C 定比性D 平行性参考答案：A；考生答案：；试题分数：2；考生得分：04. 投影法中规定，空间点在H面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母参考答案：B；考生答案：；试题分数：2；考生得分：05. 在制图中，把光源称为（）A 投影中心B 投影线C 投影面D 投影法参考答案：A；考生答案：；试题分数：2；考生得分：06. 图纸的幅面的简称是（）A 图幅B 图框C 标题栏D 会签栏参考答案：A；考生答案：；试题分数：2；考生得分：07. 一般制图的第一个步骤是（）A 绘制图样底稿B 检查图样、修正错误C 底稿加深D 图纸整理参考答案：A；考生答案：；试题分数：2；考生得分：08. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是（）A 锐角B 钝角C 直角D 不能确定。

国开（中央电大）专科《建筑制图基础》期末机考试题库国开(中央电大)专科《建筑制图基础》期末机考试题库说明：试卷号码：2331；课程代码：00892；适用专业及学历层次：道路桥梁工程施工与管理、工程造价管理、建筑施工与管理、水利水电工程与管理；专科；考试手段及成绩：形考(50%)、终考(50%)机考；其他：考试时间60分钟、考试题型(基础知识选择题共10题20分和读图选择题20题80分)。

第一部分基础知识选择题ST.H面是指(A)A.水平投影面ST.V面是指(C)C.正立投影面ST.W面是指(B)B.侧立投影面ST.标高投影图是(D)D.是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影ST.标注球的半径尺寸时，应在尺寸前加注符号(B)B.SRST.标注圆弧的弧长时，表示尺寸线应以(B)B.该圆弧同心的圆弧线表示ST.侧棱垂直于底面的棱柱为(C)C.直棱柱ST.尺寸起止符号倾斜方向与尺寸界线应成(A)A.45°ST.垂直于H面的平面称为(A)A.铅锤面ST.垂直于V面的平面称为(B)B.正垂面ST.垂直于W面的平面称为(C)C.侧垂面ST.垂直于某一投影面的直线，称为(B)B.投影面垂直线ST.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的(D)D.全等性ST.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。

这种性质称为正投影的(A)A.积聚性ST.点的正投影仍然是点，直线的正投影一般仍为直线(特出情况例外)，平面的正投影一般仍为原空间几何形状的平面(特出情况例外)，这种性质称为正投影的(A)A.同素性ST.点在某一投影面上的投影是(A)A.点ST.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)B.从属性ST.多面正投影图是(A)A.用平行投影的正投影法绘制的多面投影图ST.幅面代号为A0的图纸长、短边尺寸分别是(A)A.1189mm、841mmST.幅面代号为A1的图纸长、短边尺寸分别是(B)B.841mm、594mmST.幅面代号为A2的图纸长、短边尺寸分别是(C)C.594mm、420mmST.幅面代号为A3的图纸长、短边尺寸分别是(D)D.297mm、210mmST.幅面代号为A4的图纸长、短边尺寸分别是(D)D.297mm、210mmST.构成形体最基本的几何元素是(A)A.点ST.绘制尺寸界线时应采用(C)C.细实线ST.绘制尺寸起止符号时应采用(C)C.中粗断线ST.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的(D)D.平行性ST.两直线相交的交点个数是(A)A.1ST.平行排列的尺寸线的间距，宜为(D)D.7~10mmST.平行于H面的平面称为(A)A.水平面ST.平行于V面的平面称为(B)B.正平面ST.平行于W面的平面称为(C)C.侧平面ST.平行于一个投影面，倾斜于另两个投影面的直线，称为(A)A.投影面平行线ST.平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是(A)A.垂直ST.如果空间点的位置用A(x，y，z)表示，那么它的H面投影的坐标应为＼＼A.a(x，y，O)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的H面投影的坐标应为＼＼A.a(x，y，0)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的V面投影的坐标应为＼＼B.a’(x，0，z)ST.如果空间点的位置用A(x，y，z)形势表示，那么它的W面投影的坐标应为＼＼D.a’(0，y，z)ST.如果两直线在某一投影面上的投影互相垂直，而且其中有一条直线平行于该投影面，则两直线在空间位置的关系是(A)A.垂直ST.如果直线经过平面上的两个点，则直线与平面的关系是(B)B.直线必定在平面内ST.如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是(B)B.直线必定在平面内ST.投影法中规定，空间点在H面的投影选用字母是应(B)B.小写字母ST.投影法中规定，空间点在V面的投影选用字母是应(C)C.右上角加一撇的小写字母ST.投影法中规定，空间点在W面的投影选用字母是应(D)D.右上角加两撇的小写字母ST.投影法中规定空间点选用字母是应(A)A.大写字母ST.投影面展开之后，V，W两个投影上下对齐，这种关系称为(B)B.高平齐ST.投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为(D)D.宽相等ST.透视投影图是(C)C.用中心投影法绘制的单面投影图ST.图样及说明中的汉字宜采用(A)A.长仿宋体ST.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于(A)A.10mmST.图纸的幅面的简称是(A)A.图幅ST.图纸上限定绘图区域的线框是指(B)B.图框ST.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(C)C.定比性ST.形成物体的最基本几何元素包括(A)A.点、直线和平面ST.一般情况下，一个图样应选择的比例为(A)A.1种ST.一般制图的第一个步骤是(A)A.绘制图样底稿ST.一般制图的最后一个步骤是(D)D.图纸整理ST.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于(B)B.2种ST.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B)B.定型尺寸ST.用于确定平面图形中各组成部分的相对位置的尺寸是(C)C.定位尺寸ST.由相互平行的投射线所产生的投影称为(B)B.水平投影ST.由一点放射的投射线所产生的投影称为(B)B.水平投影ST.与H面垂直的直线称为(A)A.铅垂线ST.与H面平行的直线称为(D)D.不能确定ST.与V面垂直的直线称为(B)B.正垂线ST.与V面平行的直线称为(B)B.正平线ST.与W面垂直的直线称为(C)C.侧垂线ST.与W面平行的直线称为(C)C.侧平线ST.与三个投影面都倾斜的直线，称为(C)C.一般位置直线ST.与一个投影面垂直的平面称为(B)B.投影面垂直面ST.与一个投影面平行的平面称为(A)A.投影面平行面ST.在H面上得到的正投影图叫(A)A.水平投影图ST.在V面上得到的正投影图叫(B)B.正面投影图ST.在W面上得到的正投影图叫(C)C.侧面投影图ST.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号(B)B.tST.在平面图形中确定尺寸位置的点、直线称为(A)A.尺寸基准ST.在投影图上，如果两直线有两同面投影，而交点的连线不垂直于相应的投影轴，则两直线的关系是(C)C.相交ST.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子(A)A.愈大ST.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B)B.愈小ST.在制图中，把承受影子的面称为(C)C.投影面ST.在制图中，把光线称为(B)B.投影线ST.在制图中，把光源称为(A)A.投影中心ST.在制图中，形成投影的方法称为(A)A.投影法ST.正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为(A)A.矩形ST.正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为(A)A.矩形ST.直角的一边平行于某一投影面，则该直角在该投影面上的投影是(C)C.直角ST.制图的基本规定要求数量的单位符号应采用(C)C.正体字母ST.制图的基本规定要求数量的数值注写应采用(A)A.正体阿拉伯数字ST.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心俞近，则影子＼＼A.俞大ST.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子＼＼B.愈小ST.轴测投影图是(B)B.用平行投影的正投影法绘制的单面投影图第1章1.图纸的幅面的简称是(A)A.图幅2.图纸上限定绘图区域的线框是指(B)B.图框3.幅面代号为A0的图纸长、短边尺寸分别是(A)A.1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是(B)B.841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是(C)C.594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是(D)D.297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是(D)D.297mm、210mm8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于(B)B.2种9.一般情况下，一个图样应选择的比例为(A)A.1种10.图样及说明中的汉字宜采用(A)A.长仿宋体11.制图的基本规定要求数量的数值注写应采用(A)A.正体阿拉伯数字11.制图的基本规定要求数量的单位符号应采用(C)C.正体字母12.绘制尺寸界线时应采用(C)C.细实线13.绘制尺寸起止符号时应采用(C)C.中粗断线14.尺寸起止符号倾斜方向与尺寸界线应成(A)A.45015.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于(A)A.10mm16.平行排列的尺寸线的间距，宜为(D)D.7~10mm17.平行排列的尺寸线的间距，宜为(D)D.7~10mm18.标注球的半径尺寸时，应在尺寸前加注符号(B)B.SR19.标注圆弧的弧长时，表示尺寸线应以(B)B.该圆弧同心的圆弧线表示20.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号(B)B.t21.一般制图的第一个步骤是(A)A.绘制图样底稿22.一般制图的最后一个步骤是(D)D.图纸整理23.在平面图形中确定尺寸位置的点、直线称为(A)A.尺寸基准24.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B)B.定型尺寸25.用于确定平面图形中各组成部分的相对位置的尺寸是(C)C.定位尺寸第2章1.在制图中，把光源称为(A)A.投影中心2.在制图中，把光线称为(B)B.投影线3.在制图中，把承受影子的面称为(C)C.投影面4.在制图中，形成投影的方法称为(A)A.投影中心5.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子(A)A.愈大6.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子(B)B.愈小7.由一点放射的投射线所产生的投影称为(B)B.水平投影8.由相互平行的投射线所产生的投影称为(B)B.水平投影9.形成物体的最基本几何元素包括(A)A.点、直线和平面10.点的正投影仍然是点，直线的正投影一般仍为直线(特出情况例外)，平面的正投影一般仍为原空间几何形状的平面(特出情况例外)，这种性质称为正投影的(A)A.同素性11.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的(B)B.从属性12.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的(C)C.定比性13.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的(D)D.平行性14.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的(D)D.全等性15.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。
