TP-Link TL-WR710N迷你无线路由器的设置教程TP-Link TL-WR710N迷你无线路由器是一款性价比比较高的无线路由设备，其配置方法简单、信号稳定。
本文店铺主要介绍TP-Link TL-WR710N迷你无线路由器的设置教程!TP-Link TL-WR710N迷你无线路由器的设置教程“Router:无线路由模式”TL-WR710N迷你无线路由器工作在“Router:无线路由模式”时，在功能上与普通的无线路由器是一样的，可以用来连接宽带运营商线路，或者是需要验证后才能上网的地方，实现共享上网。
TL-WR710N在Router模式下拓扑适用场景举例：用户办理宽带业务后，需要连接猫、光猫或者是入户网线上网的时候;或者是入住酒店后，酒店提供了一个宽带用户名、密码进行验证，验证通过后才能上网。
在这样的情况下，就需要在TL-WR710N迷你无线路由器上，把工作模式设置为“Router:无线路由模式”。
“AP：接入点模式”TL-WR710N工作在“AP：接入点模式”时，相当于一台“无线交换机”，可以把有线网络转换为无线网络。
TL-WR710N在“AP：接入点模式”下的拓扑图适用场所列举：适合在办公室、酒店、宾馆等场所，原来只提供了一根网线上网，把网线插在电脑上就可以上网，但是没有提供无线WiFi。
这时候只需要把原来的网线连接到TL-WR710N V1路由器上，然后把工作模式设置为“AP：接入点模式”。
“Repeater：中继模式”TL-WR710N工作在“Repeater：中继模式”时，主要作用是用来接收无线Wi-Fi信号，然后TL-WR710N无线路由器再把接收到的无线Wi-Fi信号转发出去，扩大该无线Wi-Fi信号的覆盖范围。
TL-WR710N路由器在Repeater中继模式的拓扑适用环境列举：原来的场所中已经有一台无线路由器提供无线WiFi信号，但是由于场所面积较大，部分区域信号弱或者接收不到信号。
150M迷你型无线路由器TL-WR710Nሮᇼᒙᒎฉ!REV: 1.0.01910040206声明Copyright © 2011 深圳市普联技术有限公司版权所有，保留所有权利未经深圳市普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本书部分或全部内容。
不得以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品传播或用于任何商业、赢利目的。
为深圳市普联技术有限公司注册商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本手册仅作为使用指导，本手册中的所有陈述、信息等均不构成任何形式的担保。
目录第1章详细配置指南简介 (1)1.1本书约定 (1)1.2本书章节安排 (1)第2章产品概述 (2)2.1产品简介 (2)2.2主要特性 (2)第3章硬件描述 (3)3.1面板布置 (3)3.2复位 (4)3.3系统需求 (4)3.4安装环境 (4)第4章快速安装指南 (5)4.1五种应用模式介绍 (5)4.2硬件连接 (7)4.3建立正确的网络设置 (7)4.4快速安装指南 (12)第5章AP 模式配置指南 (19)5.1启动和登录 (19)5.2运行状态 (20)5.3设置向导 (20)5.4工作模式 (20)5.5网络参数 (21)5.6无线设置 (21)5.6.1基本设置 (22)5.6.2无线安全设置 (22)5.6.3无线MAC地址过滤 (25)5.6.4无线高级设置 (27)5.6.5主机状态 (28)5.7DHCP服务器 (28)5.7.1DHCP服务 (28)5.7.2客户端列表 (29)5.7.3静态地址分配 (30)5.8系统工具 (30)5.8.1诊断工具 (31)5.8.2软件升级 (33)5.8.3恢复出厂设置 (34)5.8.4备份和载入配置 (35)5.8.5重启路由器 (36)5.8.6修改登录口令 (37)第6章Router模式配置指南 (39)6.1启动和登录 (39)6.2运行状态 (39)6.3设置向导 (40)6.4工作模式 (40)6.5网络参数 (41)6.5.1LAN口设置 (41)6.5.2WAN口设置 (42)6.5.3MAC地址克隆 (45)6.6无线设置 (46)6.6.1基本设置 (46)6.6.2无线安全设置 (48)6.6.3无线MAC地址过滤 (52)6.6.4无线高级设置 (54)6.6.5主机状态 (55)6.7DHCP服务器 (55)6.7.1DHCP服务 (56)6.7.2客户端列表 (57)6.7.3静态地址分配 (57)6.8转发规则 (58)6.8.1虚拟服务器 (58)6.8.2特殊应用程序 (60)6.8.3DMZ主机 (61)6.8.4UPnP设置 (62)6.9安全设置 (63)6.9.1防火墙设置 (63)6.9.2IP地址过滤 (64)6.9.3域名过滤 (65)6.9.4MAC地址过滤 (66)6.9.5远端WEB管理 (68)6.9.6高级安全设置 (69)6.10路由功能 (70)6.10.1静态路由表 (70)6.11IP带宽控制 (71)6.12IP与MAC绑定 (72)6.12.1静态ARP绑定设置 (73)6.12.2ARP映射表 (73)6.12.3动态DNS (75)6.13系统工具 (76)6.13.1时间设置 (76)6.13.2诊断工具 (77)6.13.3软件升级 (80)6.13.4恢复出厂设置 (81)6.13.5备份和载入配置 (82)6.13.7修改登录口令 (84)6.13.8系统日志 (84)6.13.9流量统计 (85)第7章Repeater模式配置指南 (86)7.1启动和登录 (86)7.2运行状态 (87)7.3设置向导 (87)7.4工作模式 (87)7.5网络参数 (88)7.6无线设置 (88)7.7DHCP服务器 (89)7.7.1DHCP服务 (89)7.7.2客户端列表 (90)7.7.3静态地址分配 (91)7.8系统工具 (91)7.8.1诊断工具 (92)7.8.2软件升级 (94)7.8.3恢复出厂设置 (95)7.8.4备份和载入配置 (96)7.8.5重启路由器 (97)7.8.6修改登录口令 (98)7.8.7系统日志 (98)第8章Bridge模式配置指南 (100)8.1启动和登录 (100)8.2运行状态 (101)8.3设置向导 (101)8.4工作模式 (101)8.5网络参数 (102)8.6无线设置 (102)8.6.1基本设置 (103)8.6.2无线安全设置 (104)8.7DHCP服务器 (107)8.7.1DHCP服务 (107)8.7.2客户端列表 (108)8.7.3静态地址分配 (108)8.8系统工具 (109)8.8.1诊断工具 (109)8.8.2软件升级 (112)8.8.3恢复出厂设置 (113)8.8.4备份和载入配置 (114)8.8.5重启路由器 (115)8.8.6修改登录口令 (116)8.8.7系统日志 (116)第9章Client模式配置指南 (118)9.1启动和登录 (118)9.2运行状态 (119)9.3设置向导 (119)9.4工作模式 (119)9.5网络参数 (120)9.6无线设置 (120)9.7DHCP服务器 (121)9.7.1DHCP服务 (121)9.7.2客户端列表 (122)9.7.3静态地址分配 (123)9.8系统工具 (123)9.8.1诊断工具 (124)9.8.2软件升级 (126)9.8.3恢复出厂设置 (127)9.8.4备份和载入配置 (128)9.8.5重启路由器 (129)9.8.6修改登录口令 (130)9.8.7系统日志 (130)附录A FAQ (132)附录B IE浏览器设置 (135)附录C MAC地址查询 (137)附录D规格参数 (141)第1章 详细配置指南简介本文档旨在帮助您正确使用路由器的功能，内容包括路由器的性能特征以及所有功能的详细说明。
TP-Link TL-WR802N 300M迷你路由器AP模式设置本文介绍了TP-Link TL-WR802N便携式无线路由器，在AP模式的上网设置方法；AP模式就是“无线接入点”，相当于“无线交换机”，可以将有线网络转换为无线网络。
例如在家庭、酒店或小型企业网络环境中，原来的网络只能有线上网，使用TL-WR802N无线路由器，可以为其提供无线网络。
TL-WR802N路由器AP模式上网拓扑温馨提示：（1）、在TL-WR802N路由器完成AP模式的设置之前，请勿把原网络中的网线连接到TL-WR802N路由器上。
（2）、请准备一台笔记本电脑，用来设置TP-Link TL-WR802N路由器。
步骤一、设置电脑IP地址在对TP-Link TL-WR802N迷你路由器进行设置之前，需要先把笔记本电脑的无线网卡的IP地址设置为自动获取，如下图所示。
如果不会设置，请点击阅读：电脑动态IP地址的设置方法。
xp系统下设置自动获取ip地址步骤二、无线连接到TL-WR802N路由器无线网络笔记本无线连接到TL-WR802N的无线网络步骤三、登录到TL-WR802N路由器设置界面1、打开电脑桌面上的IE浏览器，清空地址栏并输入192.168.1.253（管理地址），回车后页面会弹出登录框。
（192.168.1.1打不开？请阅读文章：TP-Link 路由器192.168.1.1打不开的解决办法）浏览器中输入192.168.1.2532、在“设置密码”框中设置管理密码，并在“确认密码”中再次输入，点击“确定”。
设置TL-WR802N路由器的登录密码PS：如果之前已经设置了登录密码，则会出现下图所示的登录框，输入密码进行登录即可。
输入之前设置的密码注意问题：如果用户忘记了之前设置的登录密码，唯一的解决办法就是把T L-WR802N路由器恢复到出厂设置，然后重新设置登录密码。
步骤四、AP模式设置1、运行设置向导点击“设置向导”——>点击“下一步”。
tplink迷你路由器设置教程TP-Link 迷你路由器设置教程TP-Link 迷你路由器是一款小巧便携的无线路由器，适用于移动办公、旅行和临时网络设置。
下面是一个简单的设置教程，以帮助您快速配置和使用迷你路由器。
第一步：连接路由器1. 将迷你路由器插入电源插座，并将其电源开关打开。
2. 使用网线将迷你路由器的WAN口连接到主路由器或网络开关。
第二步：访问设置页面1. 打开您的电脑或移动设备上的浏览器。
2. 在地址栏中输入默认网关的IP地址。
您可以在路由器的说明书中找到这个信息，通常是192.168.0.1或192.168.1.1。
3. 按下回车键，将打开迷你路由器的登录页面。
第三步：登录路由器1. 在登录页面中输入默认的用户名和密码。
这些信息通常也可以在路由器的说明书中找到。
如果没有特殊要求，用户名和密码通常都是admin。
2. 单击登录按钮，将进入路由器的管理界面。
第四步：配置无线网络1. 在管理界面中，找到无线设置选项。
2. 单击无线设置，您可以修改网络名称（SSID）、密码和无线加密方式。
3. 在设置完成后，单击保存并应用按钮，您的无线网络将开始生效。
第五步：其他设置除了无线网络设置，还有其他一些重要的配置选项，例如网络类型（DHCP或静态IP）、端口转发、虚拟服务器等。
您可以根据自己的需求进行相应的设置。
第六步：测试网络连接在所有设置完成后，您可以通过连接到无线网络并尝试访问互联网来测试网络连接是否正常。
以上就是针对TP-Link 迷你路由器的简单设置教程。
请注意，路由器型号和软件版本可能会有所不同，因此这些步骤可能会有所区别。
在操作过程中，可以参考附带的说明书或至TP-Link官方网站寻找更多详细的设置指南和教程。
快速安装指南150M迷你型无线路由器物品清单：一台TL-WR702N一本快速安装指南一张保修卡71035011602设置计算机（进行设置前，请确保您的电脑已安装无线网卡）Windows XP系统请按以下步骤进行设置。
Windows XP打开（0）资源管理器（X ）搜索计算机（C ）映射网络驱动器（Ｎ）断开网络驱动器（Ｉ）创建快捷方式（Ｓ）删除（Ｄ）重命名（Ｍ）属性（Ｒ）本地连接 属性常规连接时使用：配置 (C)安装 (Ｎ)卸载 (Ｕ)属性 (Ｒ)确定连接后在通知区域显示图标(w)此连接被限制或无连接时通知我(M)取消Microsoft 网络的文件和打印机共享Ｄos 数据包计划程序Internet 协议 (TCP/IP)Realtek RTL8139/810x Family FTCP/IP 是默认的广域网协议。
它提供跨越多种互联网络的通讯。
高级 Internet 协议4 （TCP/IPv4) 属性常规如果网络支持此功能，则可以获取自动获得的 IP 设置。
否则，您需要从网络系统管理员处获得适当的 IP 设置。
自动获得 IP 地址（0 )确定 取消 备用配置高级使用以下的 IP 地址（S ) IP 地址（T )子网掩码（U )默认网关（D )自动获得 DNS 服务器地址（P )使用以下的 DNS 服务器地址（E )首选 DNS 服务器地址（F )备用 DNS 服务器地址（A )更改前,请将原IP设置信息备份。
192.168.1. ×255.255.255.0本地连接 属性网络连接时使用：此连接使用下列项目（0）：配置 (C)安装 (Ｎ)卸载 (Ｕ)属性 (Ｒ)确定 取消Microsoft 网络客户端Qos 数据包计划程序Internet 协议版本4 (TCP/IPv4)Realtek RTL8101 Family PCI-E Fast Ethernet NIC传输控制协议/Internet协议。

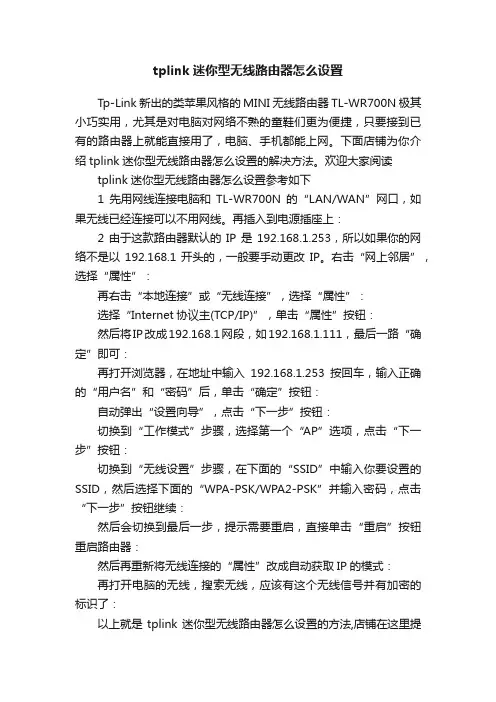

tplink迷你型无线路由器怎么设置Tp-Link新出的类苹果风格的MINI无线路由器TL-WR700N极其小巧实用，尤其是对电脑对网络不熟的童鞋们更为便捷，只要接到已有的路由器上就能直接用了，电脑、手机都能上网。
下面店铺为你介绍tplink迷你型无线路由器怎么设置的解决方法。
欢迎大家阅读tplink迷你型无线路由器怎么设置参考如下1先用网线连接电脑和TL-WR700N的“LAN/WAN”网口，如果无线已经连接可以不用网线。
再插入到电源插座上：2由于这款路由器默认的IP是192.168.1.253，所以如果你的网络不是以192.168.1开头的，一般要手动更改IP。
右击“网上邻居”，选择“属性”：再右击“本地连接”或“无线连接”，选择“属性”：选择“Internet协议主(TCP/IP)”，单击“属性”按钮：然后将IP改成192.168.1网段，如192.168.1.111，最后一路“确定”即可：再打开浏览器，在地址中输入192.168.1.253按回车，输入正确的“用户名”和“密码”后，单击“确定”按钮：自动弹出“设置向导”，点击“下一步”按钮：切换到“工作模式”步骤，选择第一个“AP”选项，点击“下一步”按钮：切换到“无线设置”步骤，在下面的“SSID”中输入你要设置的SSID，然后选择下面的“WPA-PSK/WPA2-PSK”并输入密码，点击“下一步”按钮继续：然后会切换到最后一步，提示需要重启，直接单击“重启”按钮重启路由器：然后再重新将无线连接的“属性”改成自动获取IP的模式：再打开电脑的无线，搜索无线，应该有这个无线信号并有加密的标识了：以上就是tplink迷你型无线路由器怎么设置的方法,店铺在这里提醒各位同学记住经常更换密码。

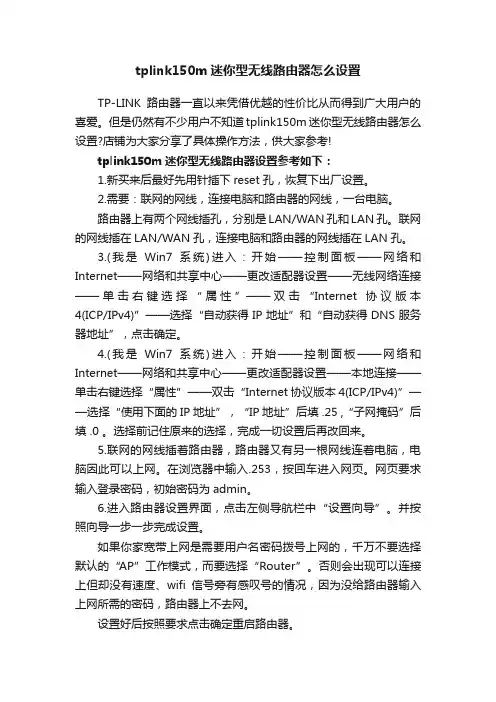

tplink150m迷你型无线路由器怎么设置TP-LINK路由器一直以来凭借优越的性价比从而得到广大用户的喜爱。
但是仍然有不少用户不知道tplink150m迷你型无线路由器怎么设置?店铺为大家分享了具体操作方法，供大家参考!tplink150m迷你型无线路由器设置参考如下：1.新买来后最好先用针插下reset孔，恢复下出厂设置。
2.需要：联网的网线，连接电脑和路由器的网线，一台电脑。
路由器上有两个网线插孔，分别是LAN/WAN孔和LAN孔。
联网的网线插在LAN/WAN孔，连接电脑和路由器的网线插在LAN孔。
3.(我是Win7系统)进入：开始——控制面板——网络和Internet——网络和共享中心——更改适配器设置——无线网络连接——单击右键选择“属性”——双击“Internet协议版本4(ICP/IPv4)”——选择“自动获得IP地址”和“自动获得DNS服务器地址”，点击确定。
4.(我是Win7系统)进入：开始——控制面板——网络和Internet——网络和共享中心——更改适配器设置——本地连接——单击右键选择“属性”——双击“Internet协议版本4(ICP/IPv4)”——选择“使用下面的IP地址”，“IP地址”后填.25 ,“子网掩码”后填 .0 。
选择前记住原来的选择，完成一切设置后再改回来。
5.联网的网线插着路由器，路由器又有另一根网线连着电脑，电脑因此可以上网。
在浏览器中输入.253，按回车进入网页。
网页要求输入登录密码，初始密码为admin。
6.进入路由器设置界面，点击左侧导航栏中“设置向导”。
并按照向导一步一步完成设置。
如果你家宽带上网是需要用户名密码拨号上网的，千万不要选择默认的“AP”工作模式，而要选择“Router”。
否则会出现可以连接上但却没有速度、wifi信号旁有感叹号的情况，因为没给路由器输入上网所需的密码，路由器上不去网。
设置好后按照要求点击确定重启路由器。
7.完成向导后还另需设置登陆用的用户名和密码(就是初始为admin的那个)。
迷你无线路由器：AP模式和Router模式区别及适用范围迷你无线路由器的AP模式和Router模式有什么区别呢？在TP-Link、水星（Mercury）、迅捷（Fast）等品牌的迷你无线路由器上，有AP模式、Router模式、中继和桥接等几个上网模式，下文重点详细介绍AP模式与Router 模式的区别。
1.AP(接入点)模式
AP模式下，需要把迷你无线路由器接入到已经可以上网的路由器或者交换机上面，然后迷你无线路由器可以提供无线WiFi，一般的迷你无线路由器出厂时默认都是AP模式。
也就是说，要使用AP模式，你的网络中必须有一台路由器与宽带运行商之间建立了连接，否则是无法使用AP 模式的。
适用场所：办公室、宾馆、酒店等场所，一般都提供了一根网线给用户上网，这根网线插在电脑上就可以上网的，但是不能使用无线wifi。
如果根网线插在迷你路由器上，把迷你路由器设置为AP模式，就可以提供无线网络了。
2.Router(无线路由)模式
在Router(无线路由)模式下，迷你无线路由器和普通的无线路由器一样，需要把迷你无线路由器与猫（光猫）或者宽带运营商提供的入户网线连接起来，然后需要设置“宽带帐号”和“宽带密码”来拨号上网。
也就是说，在Router模式下，迷你无线路由器是直接与光猫、ADSL Modem、入户网线进行连接的，然后需要用户设置“宽带帐号”和“宽带密码”才能上网，和普通的无线路由器没有区别。
适用环境：用户自己办理了宽带业务，知道“宽带帐号”和“宽带密码”的情况下使用。
第 1 页共 1 页。

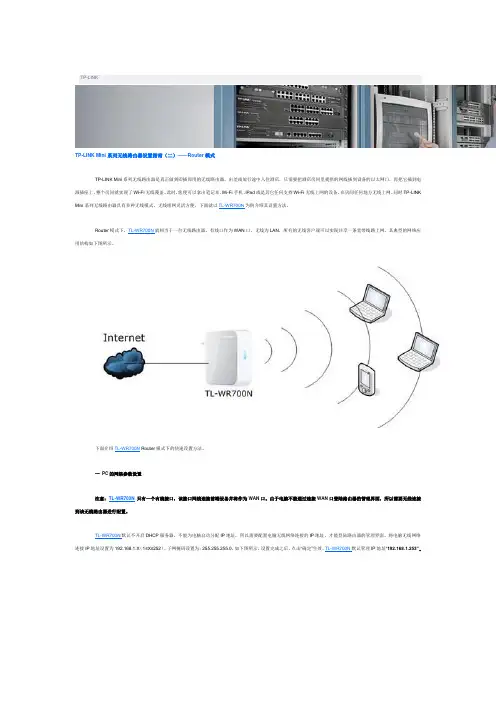

TP-LINKTP-LINK Mini系列无线路由器设置指南（二）——Router模式TP-LINK Mini系列无线路由器是真正做到即插即用的无线路由器。
出差或旅行途中入住酒店，只需要把酒店房间里提供的网线插到设备的以太网口，再把它插到电源插座上，整个房间就实现了Wi-Fi无线覆盖。
此时，您便可以拿出笔记本、Wi-Fi手机、iPad或是其它任何支持Wi-Fi无线上网的设备，在房间任何地方无线上网。
同时TP-LINK Mini系列无线路由器具有多种无线模式，无线组网灵活方便。
下面就以TL-WR700N为例介绍其设置方法。
Router模式下，TL-WR700N就相当于一台无线路由器，有线口作为WAN口，无线为LAN，所有的无线客户端可以实现共享一条宽带线路上网。
其典型的网络应用结构如下图所示。
下面介绍TL-WR700N Router模式下的快速设置方法。
一PC的网络参数设置注意：TL-WR700N只有一个有线接口，该接口网线连接前端设备并将作为WAN口。
由于电脑不能通过连接WAN口登陆路由器的管理界面，所以需要无线连接到该无线路由器进行配置。
TL-WR700N默认不开启DHCP服务器，不能为电脑自动分配IP地址，所以需要配置电脑无线网络连接的IP地址，才能登陆路由器的管理界面。
将电脑无线网络连接IP地址设置为192.168.1.X（1≤X≤252），子网掩码设置为：255.255.255.0，如下图所示。
设置完成之后，点击“确定”生效。
TL-WR700N默认管理IP地址“192.168.1.253”。
注意：电脑IP地址配置方法可以参考如下链接：/pages/article-detail.asp?result=school&d=72电脑有线或无线连接到TL-WR700N（以Windows XP系统无线连接到TL-WR700N为例），TL-WR700N出厂默认工作在AP模式，默认SSID是：TP-LINK_PocketAP_FFFFFE（“FFFFFE”是TL-WR700N无线MAC地址后六位），且并未设置无线安全。
TP-LINK Mini系列无线路由器设置指南（一）――AP模式
TP-LINK Mini系列无线路由器是真正做到即插即用的无线路由器。
出差或旅行途中入住酒店，只需要把酒店房间里提供的网线插到设备的以太网口，再把它插到电源插座上，整个房间就实现了Wi-Fi无线覆盖。
此时，您便可以拿出笔记本、Wi-Fi手机、iPad或是其它任何支持Wi-Fi无线上网的设备，在房间任何地方无线上网。
同时TP-LINK Mini系列无线路由器具有多种无线模式，无线组网灵活方便。
下面就以TL-WR700N为例介绍其设置方法。
AP模式利用设备的无线覆盖功能，可以为传统的有线局域网提供无线扩展接入。
首先将TL-WR700N 与前端有线局域网连接，设备发出无线信号实现无线覆盖，可以满足家庭及中小企业无线扩展接入。
下面我们介绍AP模式的配置方法。
TL-WR700N的配置
TL-WR700N出厂默认为AP模式，支持即插即用，无需配置即可使用。
有线接口连接局域网，无线客户端（如笔记本、wifi手机等）连接上TL-WR700N即可连接上局域网。
由于TL-WR700N无线网络默认并未设置无线安全，非法用户可以随意连接，建议对TL-WR700N进行一些必要的配置。
具体配置可以按照如下步骤进行。
步骤1：连接至TL-WR700N。
由于TL-WR700N在AP模式下默认不开启DHCP 服务器，不能为电脑自动分配IP地址，所以需要配置电脑无线网络连接的IP地址，才能登陆路由器的管理界面。
将电脑无线网络连接IP地址设置为192.168.1.X（1≤X≤252），子网掩码设置为：255.255.255.0，如下图所示。
设置完成之后，点击“确定”生效。
TL-WR700N默认管理IP地址“192.168.1.253”。
步骤2：在浏览器中输入“192.168.1.253”，输入登陆用户名及密码均为admin，打开TL-WR700N 的管理界面，自动弹出“设置向导”（也可以点击管理界面菜单“设置向导”），如下图所示。
步骤3：点击“下一步”开始设置，弹出工作模式设置页面，如下图所示。
步骤4：选择“AP”，点击“下一步”，弹出无线设置页面，如下图所示。
上图所示页面中，可以设置TL-WR700N的SSID（即无线网络名称）。
为防止非法用户蹭网，建议设置无线安全，推荐选择“WPA-PSK/WPA2-PSK”并设置PSK密码（本例为abcdefgh）。
步骤5：点击“下一步”，提示设备需要重新启动，如下图所示。
点击“重启”，路由器自动重新启动，设置完成。
步骤6：重启完成，此时TL-WR700N的无线网络已经设置了无线安全，电脑的无线网络连接会自动断开，需要重新连接TL-WR700N的无线网络（本例中SSID为TP-LINK_PocketAP_419F2E），连接过程中需要输入TL-WR700N的无线PSK密码（本例为abcdefgh），连接上之后，如下图所示。
步骤7：配置完成之后，请将无线网络连接IP地址重新设置成原有的配置（一般是自动获取IP地址），点击“确定”生效，才能正常连接至Internet，如下图所示。
.
注意事项：TL-WR700N默认管理IP地址“192.168.1.253”，所以必须将TL-WR700N的LAN口IP 地址设置为与有线局域网中所有设备都不相同的IP地址，以防止出现IP地址冲突的情况（一般情况下不需要修改）。
可以在菜单“网络参数”——“LAN口设置”，修改IP之后，点击“保存”，路由器自动重启。
如下图所示。
至此TL-WR700N AP模式配置完毕，此时电脑搜索到TL-WR700N发出无线SSID是
TP-LINK_PocketAP_419F2E，PSK密钥是abcdefgh。
由于TL-WR700N在AP模式下默认不开启DHCP 服务器，不能为电脑自动分配IP地址，所以需要配置电脑网络连接的IP地址，才能登陆路由器的管理界面（TL-WR700N默认管理IP为192.168.1.253）。
请将电脑网络连接IP地址设置为192.168.1.X（1≤X≤252），子网掩码设置为：255.255.255.0，然后登陆路由器管理界面。
