索理思（珠海）新建项目建筑安装B标段模板高支模（5M≤H＜8M）安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况--------------------------------------------------- 2一、工程概况--------------------------------------------------- 2二、施工要求--------------------------------------------------- 3三、技术保证条件----------------------------------------------- 3第二章编制依据--------------------------------------------------- 4第三章施工计划--------------------------------------------------- 5一、施工进度计划----------------------------------------------- 5二、材料与设备计划--------------------------------------------- 5第四章施工工艺技术----------------------------------------------- 8一、技术参数--------------------------------------------------- 8二、工艺流程--------------------------------------------------- 8三、施工方法--------------------------------------------------- 8四、检查验收-------------------------------------------------- 20第五章施工安全保证措施------------------------------------------ 22一、组织保障-------------------------------------------------- 22二、技术措施-------------------------------------------------- 25三、监测监控-------------------------------------------------- 31四、应急预案-------------------------------------------------- 33第六章劳动力计划------------------------------------------------ 34一、专职安全生产管理人员-------------------------------------- 34二、所需劳动力安排-------------------------------------------- 35第七章计算书及相关图纸------------------------------------------ 35一、计算书---------------------------------------------------- 35二、节点图------------------------------------- 错误!未定义书签。
高支模施工方案(高度5.2m 附图)最终版在建筑施工中，高支模是一种常用的支模工法，适用于高度较大的混凝土结构施工。
本文将介绍一种高度达5.2米的高支模施工方案，并附有详细的施工图纸。
一、施工准备1.材料准备：高支模所需的主要材料包括钢管、连接件、钢筋等。
确保材料质量合格，并按照设计要求进行采购。
2.施工人员培训：施工人员应经过专业培训，了解高支模的搭建及拆除流程，并严格按照规范操作。
3.施工方案确认：根据设计图纸，确认高支模的搭建方案和施工程序，及时调整设计方案中的临时支撑及土方开挖等工序。
二、施工流程1. 搭建支撑系统1.确定支模的具体位置和高度，根据设计要求密布支撑立柱。
2.安装支撑横梁，确保其横平竖直，稳固连接于支撑立柱上。
2. 安装模板1.根据设计图纸要求，将模板板件按照平面尺寸排列在支撑横梁上。
2.用连接件将各个板件连接牢固，确保整体结构稳定。
3.测量模板的水平和垂直度，调整后固定。
3. 浇筑混凝土1.在模板内设置钢筋，并确保其位置准确。
2.根据设计要求进行混凝土的配制和浇筑，注意混凝土坍落度和浇筑质量。
4. 拆除支模1.混凝土充分凝固后，按照设计要求拆除模板和支撑系统。
2.注意拆除过程中的安全及施工现场的整理和清理。
三、施工图纸施工图纸请见附件。
通过本文的介绍，相信大家对高支模施工方案有了更深入的了解。
在实际施工中，一定要严格按照设计要求和施工流程操作，确保施工质量和安全。
如有任何疑问或需要进一步了解的地方，请及时咨询相关专业人士。

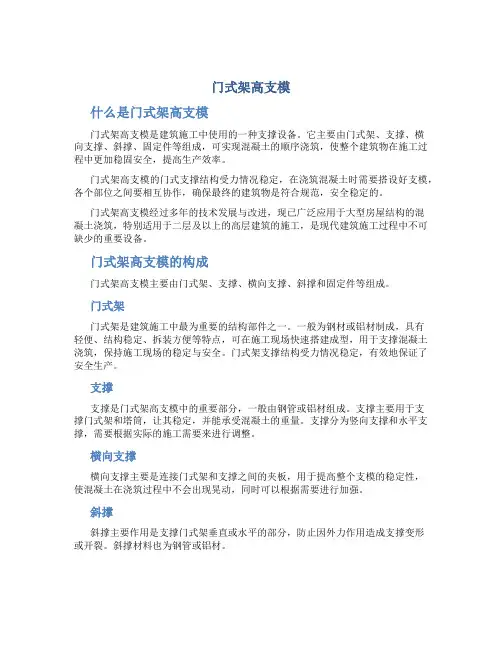

门式架高支模什么是门式架高支模门式架高支模是建筑施工中使用的一种支撑设备。
它主要由门式架、支撑、横向支撑、斜撑、固定件等组成，可实现混凝土的顺序浇筑，使整个建筑物在施工过程中更加稳固安全，提高生产效率。
门式架高支模的门式支撑结构受力情况稳定，在浇筑混凝土时需要搭设好支模，各个部位之间要相互协作，确保最终的建筑物是符合规范，安全稳定的。
门式架高支模经过多年的技术发展与改进，现已广泛应用于大型房屋结构的混凝土浇筑，特别适用于二层及以上的高层建筑的施工，是现代建筑施工过程中不可缺少的重要设备。
门式架高支模的构成门式架高支模主要由门式架、支撑、横向支撑、斜撑和固定件等组成。
门式架门式架是建筑施工中最为重要的结构部件之一。
一般为钢材或铝材制成，具有轻便、结构稳定、拆装方便等特点，可在施工现场快速搭建成型，用于支撑混凝土浇筑，保持施工现场的稳定与安全。
门式架支撑结构受力情况稳定，有效地保证了安全生产。
支撑支撑是门式架高支模中的重要部分，一般由钢管或铝材组成。
支撑主要用于支撑门式架和塔筒，让其稳定，并能承受混凝土的重量。
支撑分为竖向支撑和水平支撑，需要根据实际的施工需要来进行调整。
横向支撑横向支撑主要是连接门式架和支撑之间的夹板，用于提高整个支模的稳定性，使混凝土在浇筑过程中不会出现晃动，同时可以根据需要进行加强。
斜撑斜撑主要作用是支撑门式架垂直或水平的部分，防止因外力作用造成支撑变形或开裂。
斜撑材料也为钢管或铝材。
固定件是门式架高支模中的关键部分，主要包括横梁固定件、支架固定件和倒角区固定件。
它可以连接所有的支架及横向杆，其稳定性和牢固性直接影响整个支模的施工效率和安全性。
门式架高支模的施工流程筹备阶段施工前需要绘制门式架支模图纸，计算需要的门式架数量和规格，选择合适的施工设备，制定详细的施工方案和安全计划，避免在施工后出现问题。
搭设门式架体系在施工现场，需要根据支模图纸，对门式架体系进行组装，确定其位置、高度、间距、数量。

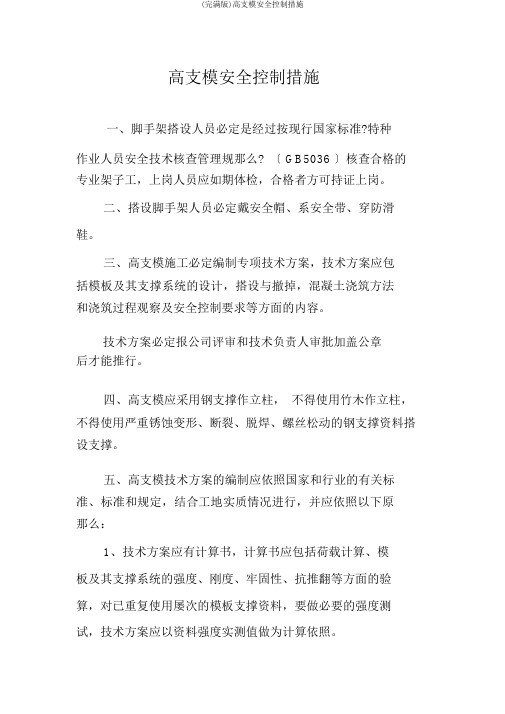

高支模安全控制措施一、脚手架搭设人员必定是经过按现行国家标准?特种作业人员安全技术核查管理规那么? 〔 GB5036 〕核查合格的专业架子工，上岗人员应如期体检，合格者方可持证上岗。
二、搭设脚手架人员必定戴安全帽、系安全带、穿防滑鞋。
三、高支模施工必定编制专项技术方案，技术方案应包括模板及其支撑系统的设计，搭设与撤掉，混凝土浇筑方法和浇筑过程观察及安全控制要求等方面的内容。
技术方案必定报公司评审和技术负责人审批加盖公章后才能推行。
四、高支模应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀变形、断裂、脱焊、螺丝松动的钢支撑资料搭设支撑。
五、高支模技术方案的编制应依照国家和行业的有关标准、标准和规定，结合工地实质情况进行，并应依照以下原那么：1、技术方案应有计算书，计算书应包括荷载计算、模板及其支撑系统的强度、刚度、牢固性、抗推翻等方面的验算，对已重复使用屡次的模板支撑资料，要做必要的强度测试，技术方案应以资料强度实测值做为计算依照。
2、技术方案应有支撑平面部署图，模板及其支撑的立面图，节点大样等施工图。
3、高支模立柱 4.5 米以下局部，应设置很多于二道的纵横水平拉杆，立柱 4.5 米以上局部，每增高 1.5 米就应相应加设一道水平拉杆，剪刀撑应纵横设置，且很多于两道，其间距不得高出 6.5 米，支撑主梁的立柱必定设置剪刀撑。
对于特其他工程构造，当模板面非水平面或施工荷载工程均衡时，应按整体牢固性和抗推翻能力计算，确定水平拉杆、剪刀撑的地址。
4、当梁模板支架立杆采用单立杆时，立杆应在模板中心线处，其独爱距不应大干25 ㎜。
5、满堂模板支架其两端与中间每隔四排应设置一道纵向剪刀撑，由底至顶连续设置。
6、满堂模板支架其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑，剪刀撑的构造应吻合标准要求。
六、高支模施工应严格按经审批的技术方案进行，技术方案未经原审批部门赞成，任何人不得更正改正。
高支模工程施工方案doc.完整版范本一：【高支模工程施工方案】完整版一、前言1.1 文档目的本文档旨在对高支模工程的施工方案进行详细介绍，确保施工过程顺利进行。
1.2 文档范围本文档适合于高支模工程施工过程中的所有环节，包括材料选用、施工工艺、安全措施等。
二、工程概况2.1 工程名称高支模工程2.2 工程位置（填写具体位置）2.3 工程规模工程总面积：（填写具体数量）三、施工方案3.1 施工准备3.1.1 材料准备（介绍需要准备的各种材料，包括高支模板、支撑杆等）3.1.2 人员准备（介绍需要安排的施工人员，及其职责分工）3.2 施工工艺3.2.1 高支模搭设（具体描述高支模搭设的步骤，包括搭设顺序、连接方式等）3.2.2 混凝土浇筑（介绍混凝土浇筑的步骤，包括浇筑顺序、浇筑厚度等）3.3 施工安全3.3.1 安全防护措施（介绍施工中需要采取的安全防护措施，包括人员安全、设备安全等）3.3.2 紧急情况处理（描述必要时如何应对突发紧急情况，保证施工人员安全）四、附件（附件名称及对应的附件内容）五、法律名词及注释（本文所涉及的法律名词及对应的注释说明）范本二：【高支模工程施工方案】完整版一、前言1.1 文档目的本文档旨在对高支模工程的施工方案进行详细介绍，以保障工程质量和安全。
1.2 文档范围本文档适合于高支模工程施工过程中的所有环节，包括材料选用、施工工艺和质量控制等。
二、工程概况2.1 工程名称高支模工程2.2 工程位置（填写具体位置）2.3 工程规模工程总面积：（填写具体数量）三、施工方案3.1 材料准备3.1.1 高支模板（描述高支模板的选用标准、规格参数等）3.1.2 支撑杆（介绍支撑杆的选用、固定方式等）3.2 施工工艺3.2.1 高支模搭设（详细描述高支模的搭设流程，包括搭设顺序、连接方式等）3.2.2 混凝土浇筑（介绍混凝土浇筑的工艺要求，包括浇筑顺序、浇筑厚度等）3.3 施工质量控制3.3.1 现场监测与检验（描述现场监测与检验的方法、频率等）3.3.2 质量问题处理（说明施工中可能浮现的质量问题及解决方法）四、施工安全措施4.1 安全防护设施（介绍施工中需要配备的安全设施，如警示标识、安全网等）4.2 紧急情况处置（描述突发紧急情况时的应急措施和连系方士）五、附件（附件名称及对应的附件内容）六、法律名词及注释（本文所涉及的法律名词及对应的注释说明）【附件】：1. 高支模工程施工图纸2. 施工人员名单及证书复印件3. 现场照片及监测记录4. 施工安全技术交底书5. 其他相关资料【法律名词及注释】：1. 高支模：指采用高强度的模板材料和支撑杆结构搭建起来的暂时模板体系，用于混凝土浇筑工程中的支撑与脱模。

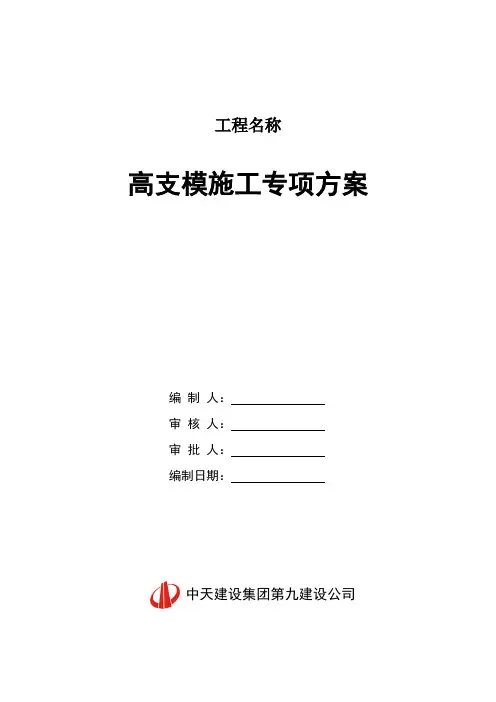

工程名称高支模施工专项方案编 制 人： 审 核 人： 审 批 人： 编制日期：中天建设集团第九建设公司高支模施工专项方案目录第一章 工程概况及编制依据 ......................................................................................... 1 一、工程概况 .............................................................................................................. 1 二、屋面梁板结构情况 .............................................................................................. 1 三、编制依据 .............................................................................................................. 1第二章 施工特点及施工方案选择 ................................................................................. 2 一、施工特点 .............................................................................................................. 2 二、施工方案选择 ...................................................................................................... 2第三章 模板工程 ............................................................................................................. 2 一、大厅上部屋面梁板高支模施工方法 .................................................................. 2 二、高支模基础 .......................................................................................................... 7 三、后浇带部位的处理 .............................................................................................. 7 四、高支模架以外的屋面梁板施工 .......................................................................... 8 五、支撑体系的检查验收 .......................................................................................... 8 六、模板拆除 .............................................................................................................. 9 七、质量控制措施 .................................................................................................... 10第四章 钢筋工程 ........................................................................................................... 11 一、钢筋绑扎顺序 .................................................................................................... 12 二、钢筋接头绑扎支撑 ............................................................................................ 12 三、节点部位钢筋质量控制 .................................................................................... 13 四、质量要求及措施 ................................................................................................ 13第五章 砼工程 ............................................................................................................... 14 一、高支模部位屋面梁板砼浇筑推进 .................................................................... 14 二、施工程序及工艺流程 ........................................................................................ 14 三、砼质量要求及质量控制程序 ............................................................................ 15 四、商品砼控制 ........................................................................................................ 16 五、砼的布料与浇筑 ................................................................................................ 17-1-高支模施工专项方案 六、砼的养护 ............................................................................................................ 18 第六章 施工准备、计划及部署 ................................................................................... 18 一、施工准备 ............................................................................................................ 18 二、施工计划 ............................................................................................................ 19 三、施工部署 ............................................................................................................ 19 第七章 质量控制措施 ................................................................................................... 20 第八章 安全、文明施工及环保措施 ........................................................................... 21 第九章 施工应急预案 ................................................................................................... 22 一、目的 .................................................................................................................... 22 二、应急预案管理小组人员安排 ............................................................................ 22 三、事故预警 ............................................................................................................ 22 四、事故防治 ............................................................................................................ 22 五、事故性措施 ........................................................................................................ 23 第十章 计算书及附图 ................................................................................................... 23 一、扣件钢管楼板模板支架计算书 ........................................................................ 23 二、600×1400 梁模板扣件钢管高支撑架计算书................................................... 30 三、600×1500 梁模板扣件钢管高支撑架计算书................................................... 36 附图： 附图 1、需搭设高支模架的屋面梁板位置图 附图 2、高支模立杆平面布置图 附图 3、高支模架部位水平剪刀撑布置示意图 附图 4、高支模架部位竖向剪刀撑布置示意图 附图 5、高支模架在二层结构平面上位置图 附图 6、高支模架立杆在二层结构平面上布置图 附图 7、二层结构梁板需搭设高支模架的位置图 附图 8、高支模部位屋面梁板砼浇筑推进示意图-2-高支模施工专项方案第一章 工程概况及编制依据一、工程概况某多功能大厅位于***，钢筋混凝土框架结构，地下一层，地上三层，建筑高度 14.8m。

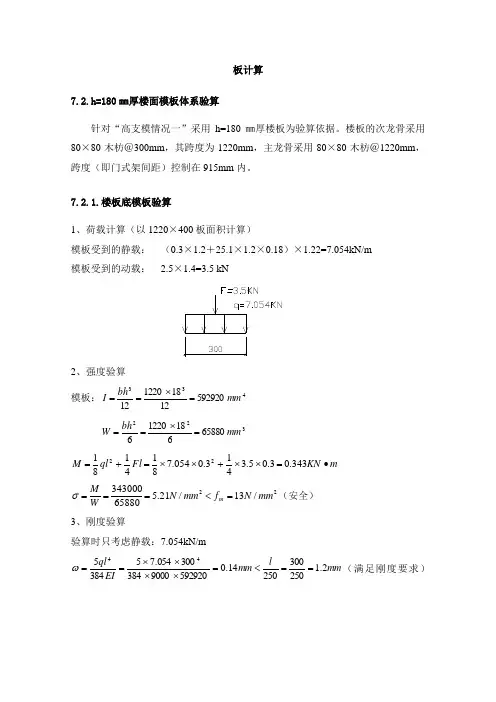

板计算7.2.h=180㎜厚楼面模板体系验算针对“高支模情况一”采用h=180㎜厚楼板为验算依据。
楼板的次龙骨采用80×80木枋＠300mm ，其跨度为1220mm ，主龙骨采用80×80木枋＠1220mm ，跨度（即门式架间距）控制在915mm 内。
7.2.1.楼板底模板验算1、荷载计算（以1220×400板面积计算）模板受到的静载： （0.3×1.2＋25.1×1.2×0.18）×1.22=7.054kN/m 模板受到的动载： 2.5×1.4=3.5 kN2、强度验算 模板：4335929201218122012mm bh I =⨯==3226588061812206mm bh W =⨯==mKN Fl qlM ∙=⨯⨯+⨯⨯=+=343.03.05.3413.0054.78141812222/13/21.565880343000mmN f mmN W M m =<===σ（安全）3、刚度验算验算时只考虑静载：7.054kN/mmm l mm EIql2.125030025014.05929209000384300054.75384544==<=⨯⨯⨯⨯==ω（满足刚度要求）7.2.2.楼板底次龙骨验算 1、荷载计算次龙骨受到的静载：（0.3×1.2＋25.1×1.2×0.18）×0.3=1.734kN/m 次龙骨受到的动载：2.5×1.4=3.5 kN 木方：4434133331280mm I ==3385333680mm W ==2、强度验算mKN Fl qlM ∙=⨯⨯+⨯⨯=+=391.122.15.34122.1734.18141812222/9.163.1/3.16853331391000mmN f mmN W M m =<===σ（安全）3、刚度验算验算时只考虑静载：1.734kN/mmm l mm EIql88.4250122025063.1341333390003841220734.15384544==<=⨯⨯⨯⨯==ω（满足刚度要求）7.2.3.楼板主龙骨验算 1、荷载计算主龙骨受到的静载：1.734×1.22=2.115kN 主龙骨受到的动载：1.5×1.4×0.3×1.22=0.769kN 合计： 2.115+0.769=2.884kN2、强度验算mKN Fa Fl M ∙=⨯+⨯⨯=+=114.11575.0884.2915.0884.2414122/9.163.1/1.13853331114000mmN f mmN WM m =<===σ（安全）3、刚度验算验算时只考虑静载：2.115kNmml mm a lEIFa EIFlf 66.32509152502.2)5.15749153(34133339000245.157211534133339000489152115)43(2448223223==<=⨯-⨯⨯⨯⨯+⨯⨯⨯=-+=∴满足刚度要求梁板组合计算6.3.厚h=160㎜楼板及700mm×1800mm梁组合模板验算本方案的160㎜厚楼板及700×1800梁板高支模体系的梁底采用18厚木夹板，梁底次龙骨采用80×80木枋＠300mm，其跨度为610mm，次龙骨下的主龙骨为3条截面为80×80、间距为610mm的木枋，放置在梁底中部的主龙骨由间距为610㎜的钢管支顶支承，放置在梁两侧即相距1220㎜的两条主龙骨由间距为610㎜的门式架支承，则主龙骨跨度为610mm。

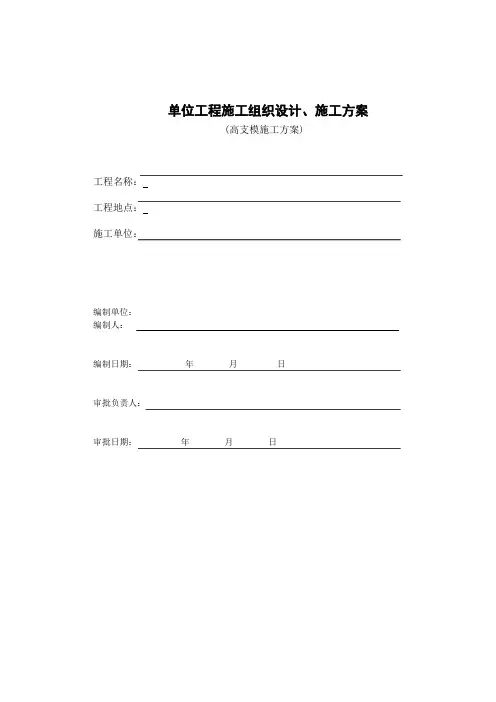

单位工程施工组织设计、施工方案(高支模施工方案)工程名称：工程地点：施工单位：编制单位：编制人：编制日期：年月日审批负责人：审批日期：年月日增城市***发展有限公司宿舍、厂房工程高支模施工方案一、工程概况：本工程位于广州增城市***街***公路南边****变电站东侧。
总建筑占地面积约7280平方米，总建筑面积为24071.69平方米，拟建一栋五层宿舍楼，两栋三层厂房，其中A1宿舍建筑面积为4615.69平方米，首层层高为4.5米，标准层层高为3.6米；B1厂房建筑面积为10123平方米，B2厂房建筑面积为9333平方米，首层层高为6.5米，二、三层层高为4.5米。
本工程支模高度超过4.5m的按规定需要编制高大支模施工方案。
属高支模高度为4.5m和6.5m采用门式架支撑，楼板厚120㎜、100㎜，梁截面为300×800㎜、250×800㎜、300×700㎜、250×700㎜、250×650㎜、250×600㎜等。
现对支模高度为6.5m的，最大梁截面为300×800㎜模板进行计算，其余各梁截面按300×800mm梁进行施工。
高支撑架的水平杆设置须认真按本方案进行设置。
高支模施工，重点考虑支架的整体强度和稳定性。
（详附图）二、编制依据《建筑施工门式钢管脚手架安全技术规范》JGJ128－2000《建筑施工模板安全技术规范》JGJ162－2008《木结构设计规范》GB 50005-2003；《混凝土结构工程施工质量验收规范》（GB50204－2002）《建筑施工手册》（第三版）中国建筑工业出版社；《广东省建设工程高支撑模板系统施工安全管理办法》粤建监字[1998]027号《*****综合楼二期工程施工图》省、市建委对高支模的有关规定。
三、施工前准备（一）、材料：根据实际情况项目部选择高支模施工的使用材料如下1、楼面模板、梁侧模和底模模板采用18mm厚松木夹板；2、梁底、板底、托梁、侧模板的竖直枋木采用80mm×80mm松枋木；3、梁、板支顶采用门式钢管脚手架；4、可调式U型上托盘和可调式或固定底座；5、剪刀撑、纵横水平拉杆采用3.0厚φ48钢管。

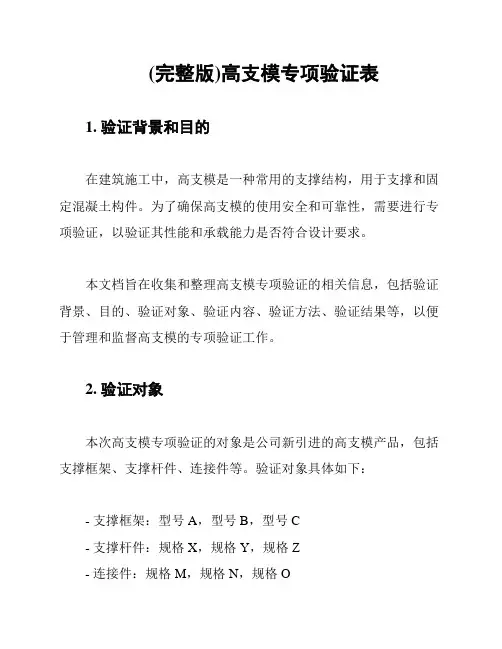

(完整版)高支模专项验证表1. 验证背景和目的在建筑施工中，高支模是一种常用的支撑结构，用于支撑和固定混凝土构件。
为了确保高支模的使用安全和可靠性，需要进行专项验证，以验证其性能和承载能力是否符合设计要求。
本文档旨在收集和整理高支模专项验证的相关信息，包括验证背景、目的、验证对象、验证内容、验证方法、验证结果等，以便于管理和监督高支模的专项验证工作。
2. 验证对象本次高支模专项验证的对象是公司新引进的高支模产品，包括支撑框架、支撑杆件、连接件等。
验证对象具体如下：- 支撑框架：型号A，型号B，型号C- 支撑杆件：规格X，规格Y，规格Z- 连接件：规格M，规格N，规格O3. 验证内容和方法3.1 验证内容本次高支模专项验证的内容包括以下方面：- 材料性能：包括材料的抗拉强度、抗压强度、抗腐蚀性等指标。
- 结构性能：包括支撑框架的承载能力、稳定性、刚度等指标。
- 连接性能：包括连接件的强度、刚度、耐久性等指标。
3.2 验证方法本次高支模专项验证将采用以下验证方法进行：- 实验验证：通过在实验室中按照标准要求进行材料强度、结构承载能力、连接件性能等的实验测试。
- 数值模拟验证：通过使用相关软件进行高支模结构模拟计算，验证其在不同工况下的反应及承载能力。
- 相关标准检验：对相关材料和产品进行符合国家标准和行业标准的检验。
4. 验证结果和评价4.1 验证结果根据验证内容和方法，对高支模进行了全面的验证工作。
经过实验验证、数值模拟验证和相关标准检验，得出了以下验证结果：- 材料性能满足设计要求，符合相关标准。
- 结构性能满足设计要求，承载能力良好，稳定性满足相关标准。
- 连接件性能满足设计要求，强度、刚度、耐久性满足相关标准。
4.2 评价高支模专项验证结果表明该产品具有良好的性能和可靠的承载能力，适用于建筑施工中的高支模需求。
验证结果为产品的广泛应用提供了有力的依据，也为高支模在施工场景中的安全使用提供了保障。
