脉冲式电子围栏
脉冲式电子围栏是一种用于安全防护的设备，通过发射脉冲电流来形成一个隐形的电子围栏。
当有人或物体穿过该围栏时，会打开警报或触发其他安全措施。
脉冲式电子围栏通常由以下组成部分构成：
1. 控制器：负责控制整个系统的运行和监控围栏状态。
2. 电源供应器：提供围栏所需的电力。
3. 感应线圈：通过安装在围栏周围的感应线圈来检测外部人员或物体。
4. 报警器：当有人或物体穿过围栏时，报警器会触发警报
或发送警报信号。
脉冲式电子围栏具有以下特点：
1. 隐形性：脉冲式电子围栏通常不可见，不会对围栏区域
的美观产生影响。
2. 灵敏度：脉冲式电子围栏可以根据需要进行灵敏度调整，以避免误报。
3. 多功能性：脉冲式电子围栏可以与其他安全系统集成，
如闭路电视系统、入侵报警系统等。
4. 经济性：与传统的物理围栏相比，脉冲式电子围栏的成
本相对较低。
脉冲式电子围栏广泛应用于住宅区、工业园区、商业建筑等地方，用于防止非法入侵、保护财产安全和人身安全。
常用的电子围栏原理和应用，它真的安全吗？是否会伤人？对于现代大部分人来说，衣食住行方面的大部分问题都已经得到很好的处理，唯独还有一个问题至今还是难以处理，那就是住宅安全问题，住宅安全问题从古至今一直都困扰着人们，从竖起厚实的围墙到安装防盗窗防盗门，都无法较好的防止不法分子入侵，而其中翻墙入室更是占了绝大多数，原因出在何处呢？现有的周界安防产品有两大类。
一类是围墙，如传统的砖墙、水泥墙、玻璃墙、铁栅栏等等，都有明显的外形，把防区围起来，都有阻挡外来入侵作用，但是都不具有报警和监视功能。
另一类是报警系统，如红外对射报警器，泄漏电缆、摄像头等等，他们具有报警或监视作用，但是不具备阻挡作用。
电子围栏是新一代的周界安防系统，相对于上一代的红外对射周界安防系统而言，具有可靠性高和维护简单的优点。
电子围栏系统分为三种类型:高/低压脉冲式、张力式，这两种安装于墙头，并呈一定角度安装。
还有一种小区很少用的静电感应式。
电子围栏一般有报警，主机、探测线缆、报警装置组成。
1、高/低压脉冲电子围栏，常用四线或六线制，分为高压和低压两种。
合金线缆上加载在5000至7000V高压脉冲电流，有外人攀爬、接触任意两根线时，系统产生报警。
低压式脉冲电压是500到1000V，其它基本一样。
他是一些重点单位，如配电站所的标准安全配置！2、张力式电子围栏，也常用四线和六线，外形跟脉冲式差不多。
当有人拉拉任意一根合金线缆时，线缆两端的传感器触发，主机即发出报警信号。
3、静感应式电子围栏，一般将探测电缆预埋在墙内侧，通过感受到现场周围因外来生物产生静电场的变化而报警，但由于小区猫狗生物的影响，一般不采用。
电子围栏主机收到信号后，将会在显示频提示报警区域的编号伴有提示音，或者直接将报警防显示在电子围栏报警示意图上。
监控值班员将报警信息通知巡逻人员迅速赶往报警点现场查看。
有的小区会将监控系统周界安防系统联动，出现报警时，围墙监控系统同时收到信号，报警点附近的监控头迅速启动录像，必要时还会打开补光系统，利于值班员迅速查看。
电子围栏的工作原理引言概述：电子围栏是一种通过电子技术来实现安全防护的设备，它可以有效地保护建筑物、工地、农田等区域的安全。
本文将详细介绍电子围栏的工作原理，包括信号传输、电子感应、报警系统、电源供应和维护等方面。
一、信号传输1.1 无线电传输：电子围栏通过无线电信号传输数据和命令，这种传输方式可以实现远距离传输，具有较强的抗干扰能力。
1.2 电缆传输：电子围栏也可以通过电缆进行数据和命令传输，这种传输方式更加稳定可靠，适用于需要保证高质量传输的场合。
1.3 光纤传输：一些高端的电子围栏系统采用光纤传输方式，光纤传输速度快、抗干扰能力强，适用于大型工程和高安全性场所。
二、电子感应2.1 电子围栏通过感应器来检测周围的物体，一般采用红外线或微波技术。
当有人或物体靠近电子围栏时，感应器会发出信号。
2.2 红外线感应：红外线感应器通过发射红外线信号，当有人或物体进入红外线的探测范围时，感应器会接收到反射回来的信号，从而触发报警系统。
2.3 微波感应：微波感应器通过发射微波信号，当有人或物体进入微波的探测范围时，感应器会接收到反射回来的信号，从而触发报警系统。
微波感应器的探测范围较广，适用于大型场所。
三、报警系统3.1 声光报警器：当电子围栏感应到有人或物体靠近时，会触发声光报警器，发出警报声和闪烁的警示灯，起到威慑和提醒的作用。
3.2 远程报警：一些高级的电子围栏系统可以与安保中心或手机APP相连，当有人或物体触发围栏时，会自动向安保中心发送报警信息或手机APP推送警报通知。
3.3 视频监控：一些电子围栏系统还可以与视频监控系统相连，当有人或物体触发围栏时，会自动打开监控摄像头，记录并实时传输视频画面，提供更全面的安全保护。
四、电源供应4.1 电池供电：一些电子围栏系统采用电池供电，具有独立供电的优势，即使停电或断电，围栏系统仍能正常工作。
4.2 电网供电：一些电子围栏系统通过接入电网供电，具有稳定的电源供应，不需要频繁更换电池。

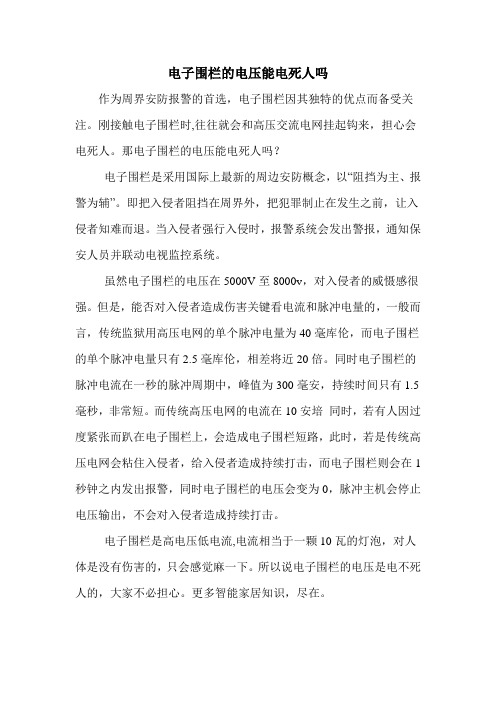

电子围栏的电压能电死人吗
作为周界安防报警的首选，电子围栏因其独特的优点而备受关注。
刚接触电子围栏时,往往就会和高压交流电网挂起钩来，担心会电死人。
那电子围栏的电压能电死人吗？
电子围栏是采用国际上最新的周边安防概念，以“阻挡为主、报警为辅”。
即把入侵者阻挡在周界外，把犯罪制止在发生之前，让入侵者知难而退。
当入侵者强行入侵时，报警系统会发出警报，通知保安人员并联动电视监控系统。
虽然电子围栏的电压在5000V至8000v，对入侵者的威慑感很强。
但是，能否对入侵者造成伤害关键看电流和脉冲电量的，一般而言，传统监狱用高压电网的单个脉冲电量为40毫库伦，而电子围栏的单个脉冲电量只有2.5毫库伦，相差将近20倍。
同时电子围栏的脉冲电流在一秒的脉冲周期中，峰值为300毫安，持续时间只有1.5毫秒，非常短。
而传统高压电网的电流在10安培同时，若有人因过度紧张而趴在电子围栏上，会造成电子围栏短路，此时，若是传统高压电网会粘住入侵者，给入侵者造成持续打击，而电子围栏则会在1秒钟之内发出报警，同时电子围栏的电压会变为0，脉冲主机会停止电压输出，不会对入侵者造成持续打击。
电子围栏是高电压低电流,电流相当于一颗10瓦的灯泡，对人体是没有伤害的，只会感觉麻一下。
所以说电子围栏的电压是电不死人的，大家不必担心。
更多智能家居知识，尽在。
脉冲电子围栏方案一、脉冲电子围栏方案的基本原理脉冲电子围栏方案通过围栏传感器系统来检测围栏上的触摸、刺破或移动等异常行为。
当有人或物体接触围栏时，系统会发出电脉冲信号，通过围栏上的导线传输到控制中心，进而触发报警。
同时，系统可以根据需求，设定不同电脉冲的传输强度和时间，以适应不同环境下的安全需求。
二、脉冲电子围栏方案的主要特点1.高效可靠：脉冲电子围栏方案采用先进的控制技术和可靠的传感器系统，能够及时、准确地检测到围栏上的异常行为，提高安全性和防护能力。
2.灵活多样：脉冲电子围栏方案可以根据不同的安全需求和环境条件，设定合适的电脉冲传输强度和时间，以达到最佳的安全效果。
3.强调可视化和实用性：脉冲电子围栏方案通常采用可视化的显示界面和简化的操作流程，使用户能够轻松地掌握系统的运行状态和操作方式。
4.兼容性强：脉冲电子围栏方案可以与其他安全防护系统相结合，如视频监控、入侵报警等，形成一个完整的安全保护体系。
5.维护成本低：脉冲电子围栏方案通常采用高质量、耐用的材料，并配备远程监控和自动巡检功能，可以及时发现和修复系统中的故障，从而减少维护成本和工作量。
三、脉冲电子围栏方案的应用领域1.住宅区域安全：脉冲电子围栏方案可以用于住宅小区、别墅等地，提供居民的个人和财产安全保护。
2.工业园区防护：脉冲电子围栏方案可以用于工业园区、仓储场所等，有效防护贵重物资和设备的盗窃和损坏。
3.商业和公共场所安全：脉冲电子围栏方案可以用于商场、银行、学校等公共场所，提供人员和资产的安全保护。
4.特殊区域安全：脉冲电子围栏方案可以用于军事基地、监狱等特殊区域，保护机密信息和防止越界等行为。
四、脉冲电子围栏方案的注意事项1.安全性保证：脉冲电子围栏方案在设计和安装时应考虑到人员和物体意外接触的可能性，确保系统在正常运行时不对人员和物体造成伤害。
2.便于维护：在选择脉冲电子围栏方案时，应考虑到系统的易维护性，如是否有远程监控和自动巡检功能，以及设备的可靠性和维修成本等因素。
脉冲电子围栏方案1. 引言脉冲电子围栏是一种用于防止非法入侵的安全设备。
它通过产生电脉冲来创建一个看似无形的电子屏障，一旦有人或物体接触到电子屏障，就会触发警报系统。
本文将介绍脉冲电子围栏的原理、安装和使用，以及其在不同场景下的应用。
2. 原理脉冲电子围栏基于以下原理工作：•电脉冲产生：脉冲电子围栏系统由控制器、电源和传感器组成。
电源将高电压直流电转换为脉冲电流，然后传输到传感器。
•传感器工作原理：传感器通常由两根金属电缆组成，它们被安装在围栏的顶部和底部。
当电子围栏受到干扰或被接触时，电缆中的电流就会改变，从而触发警报。
•警报触发：一旦传感器检测到电流变化，控制器就会触发警报系统，例如声音警报、短信通知或远程监控。
3. 安装和使用3.1 安装步骤以下是安装脉冲电子围栏的一般步骤：1.确定需求：根据需要选择合适的脉冲电子围栏系统，并确定安装的位置和范围。
2.围栏设计：根据安装位置的要求设计围栏结构，确保围栏的稳定性和可靠性。
3.安装控制器和电源：将控制器和电源安装在围栏附近的适当位置，确保易于操作和维护。
4.安装传感器：根据设计要求，在围栏的顶部和底部安装传感器，确保传感器与电缆的接触良好。
5.连接电缆：将传感器与控制器连接，确保信号传输正常，并进行必要的调试和测试。
6.系统调试：根据安装手册进行系统调试，确保脉冲电子围栏能够正常工作。
7.警报系统设置：设置警报触发条件，如触发时长、警报方式和通知方式等。
3.2 使用方法脉冲电子围栏的使用方法如下：1.激活系统：打开控制器电源，确保脉冲电子围栏系统处于工作状态。
2.设定安全区域：通过调整传感器的灵敏度，将围栏的安全区域设定为合适的范围。
3.警报监控：定期检查警报系统的工作状态，确保能够及时发现和处理异常情况。
4.维护保养：定期检查围栏和传感器的连接情况，进行必要的清洁和维护工作，确保系统的正常运行。
4. 应用场景脉冲电子围栏广泛应用于以下场景：1.住宅安全：用于保护住宅周边的安全，及时发现潜在的入侵行为，提高安全性。
电子围杆的优缺点！
由于电子围栏系统的报警方式为断电和短路报警，所以它可以做到零误报。
因为它不象其它周边设备受环境（如树木、小动物、震动等）和气候（如雨、雾、风、雪等）的影响。
这就更需要我们多了解智能家居小知识了。
电子围杆优缺点
优点：1、使用了脉冲电子围栏系统后，可以大幅度的降低保安人员数量及费用，减少了业主的支出，是工程商在竞标过程中容易胜标。
2.脉冲电子围栏系统引入了”阻挡为主”的智能化防范的新概念，在技术上和功能上取得了根本性的突破，为胜标提供了技术上的竞争优势，容易被用户接受。
缺点：1、高压脉冲围栏：高压不安全（易爆、学校禁止）、雨雪天误报(漏电）、需要多个室外主机分段构成较长的围栏监控，电子设备易坏（怕冷、怕热、雨雪腐蚀会烂、怕雷击），需要室外电源线和网线。
维护成本高。
2、张力围栏：需要多个室外主机分段构成较长的围栏监控，电子设备易坏（怕冷、怕热、雨雪腐蚀会烂、怕雷击），需要室外电源线和网线。
维护成本高。
电子围栏系统知识：脉冲电子围栏以“阻挡威慑为主，报警为辅”为基准，是目前国际上最实用最先进的周界防范报警系统。
以上就是的小编对电子围杆的优缺点知识的介绍，更多详情敬请期待！。
脉冲电子围栏原理
脉冲电子围栏是一种利用脉冲电流来形成电子障碍物，用于防止人员或动物越
过围栏的安全设施。
它主要由控制器、电源、传感器和导线组成，通过高压脉冲电流在导线上的传输和脉冲信号的检测来实现对围栏的监控和报警。
脉冲电子围栏原理的核心在于利用脉冲电流的高压和短脉冲时间来形成一种瞬间的电击效应，从而达到阻止越界的目的。
脉冲电子围栏的原理可以分为以下几个方面来解释：
1. 高压脉冲电流，脉冲电子围栏的控制器会输出高压脉冲电流，通常在数千伏
甚至数万伏的电压下，这种高压电流具有很强的穿透力和击退力，可以有效地阻止人员或动物的越界行为。
2. 瞬间电击效应，当有人或动物接触到围栏上的导线时，高压脉冲电流会立即
形成一种瞬间的电击效应，给予接触者强烈的刺激和警告，从而迫使其停止越界行为。
3. 脉冲信号检测，脉冲电子围栏还配备有传感器，用于检测围栏上是否有外界
物体或生物接触，一旦传感器检测到异常信号，控制器就会立即进行报警处理，通知相关人员进行处置。
4. 安全可靠性，脉冲电子围栏的原理设计合理，操作简便，安全可靠。
其高压
脉冲电流对人体或动物并不会造成严重伤害，仅仅是一种短暂的电击效应，不会对生命安全造成威胁。
5. 应用范围广泛，脉冲电子围栏原理适用于各种需要防护的场所，如军事设施、监狱、工厂、仓库、居民区等，可以有效地防止盗窃、越狱、越界等行为。
总的来说，脉冲电子围栏原理是利用高压脉冲电流形成的电子障碍物，通过瞬间的电击效应来阻止越界行为，配备传感器实现对围栏的监控和报警，具有安全可靠、应用范围广泛等特点，是一种非常有效的安全防护设施。
脉冲电子围栏的原理及使用设计摘要：脉冲电子围栏是应用于周界报警的安防系统。
它由带电脉冲的电子缆线组成，脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，电子缆线产生的脉冲电压能有效阻挡周界非法入侵。
同时，把入侵信号发送到系统监控中心进行监控、录像等。
系统一般由电子围栏、脉冲主机、摄像机、传感器和后端设备等几部分组成，将阻挡、报警，和视频监控三大功能有机地结合在一起，是有效的综合安防系统。
关键词：脉冲电子围栏；远程监控；综合联动1. 引言为保证企事业单位、居住小区和谐安全的工作生活环境，安全防范越来越凸现其极端重要性。
我们过去采取的安防措施主要是建设围墙，安装了视频摄像监控系统，这些措施的实施都起到一定的防范作用，但是，却存在一定缺陷。
利用围墙防范，非法入侵者照样可以越墙来达到其目的，摄像监控系统只能监控而不能阻挡，而且还存在盲区，加装远红外对射系统会由于动物、静电等外界因素产生干扰而发生误报警，特别是夜间防范效果更不理想。
鉴于以上原因，先进、实用的脉冲电子围栏安防综合监控系统应运而生。
2.工作原理脉冲电子围栏安防综合监控系统由本地电子围栏系统和远程监控系统构成。
2.1电子围栏系统电子围栏系统主要由电子围栏能量控制器(脉冲主机)和带电脉冲的电子缆线组成，能量控制器的发射端可以产生高压脉冲或低压脉冲，此脉冲经过缆线传到前端围墙的电子围栏上。
电子围栏根据安全防范的要求及围墙和周边建筑、环境、地形等情况，在现有的围墙上安装由电子缆线组成的脉冲电子围栏，一般两根电子缆线的间隔为15cm至20cm，围栏总高度为60cm到80cm，可有效实现周界防范。
前端电子围栏上接收到能量控制器发出的电脉冲形成回路后，把脉冲回传到控制器的接收端，电子缆线产生的非致命脉冲电压能有效阻挡入侵者非法入侵。
入侵者越界碰触或剪断电子缆线时，能量控制器都会立刻实施声、光报警，并把入侵信号发送到安全监控系统值班室，即远程监控系统。
脉冲电子围栏与电网的区别在哪里
一、电为什么能伤人？
我们都知道电会对人体产生伤害，甚至会造成生命危险。
但是什么样的电会对人体有危害呢？
人体的安全电压是36伏，超过36伏就会有危险，我们说的这个36伏以及我们的市电都是持续的，也就是说这个电只要一接通就会一直存在。
但是还有一种电我们了解得少，脉冲式的，比如我们的雷电，静电，还有我们要介绍的脉冲电子围栏和高压脉冲电网。
雷电会打死人，这个大家都很清楚，但是一般的静电是不会对人造成生命危险的。
可是电为什么会对人体造成伤害？电之所以会对人家造成伤害，跟这几个因素有关系：分别是电压，电流，持续时间。
这几个物理量又可以组成这几个概念，能量（焦耳）、电量（库仑）。
雷电和市电为什么能伤人，雷电是因为它瞬间电压高（一般上万伏）电流大，持续时间不长。
市电电压相对雷电来说不高220伏、110伏。
但是电流也很大，而且是持续的。
因此在单位时间内的能量和电量都很大，所以才会对人造成伤害。
按照高压脉冲电网国标来说的话，输出电量达到80mc就会对人体造成伤害。
40mc左右可能会将人击晕。
人体一接触到雷电和市电，就会对人体放电，而这个电量一般都会超过这个80mc。
平时大家可能用电脑的时候也有感触，有时候碰到电脑机箱会麻一下，也是一瞬间的时间，这个静电大家都习以为常了，都觉得这个没什么，实际上这个电压也是上千伏的，但是它的电流很小，而且放点时间很快，因此它的电量也很低，一般都只有几mc甚至更低。
而电子围栏的脉冲输出也是仿照这个原理，脉冲电子围栏的脉冲持续时间一般在1ms以下，而脉冲高压电网的脉冲持续时间一般在10ms左右。
二、智能脉冲电子围栏和高压电网的使用区别
其实提到电子围栏，人们往往联想起军事、监狱等重点保卫目标所使用的高压电网。
这种带有高压电的周界，给企图翻越者以强大的心理威慑和致命打击，成为保卫目标的第一道屏障。
而实际上，电子围栏和这种高压电网有着本质的区别。
第一，从原理上来讲，高压电网所带电是220V以上交流电，电子围栏所带电是5000V脉冲电压；
第二，从触网后果上讲，高压电网：由于高压、大电流，所以能量大，作用于入侵者，极易导致入侵者伤残和死亡；而电子围栏：虽然是高压脉冲，但是由于电流小、作用时间短，所以能量少，不会对人体构成伤害，仅有电击感；
第三，从使用功能上讲，高压电网是以阻挡、威慑和电击为主，而电子围栏以阻挡、威慑和报警为主；
第四，从使用来讲，高压电网在使用上有着严格的限制，而电子围栏现在已经进入民用的各个角落；
第五，电子围栏前端一般架设在已有围墙或周界，前端围栏所使用导线，是由特殊合金经特殊工艺加工而成，具有重量轻、电阻低、耐腐蚀等优点，使用寿命远胜于一般铁丝栅栏，且单防区每天耗电量不超过1度，综合性价比极高。
与监控探头等组成大联动系统能大大减轻保安工作量，大幅度降低保安人员数目及费用。
电子围栏是在欧洲国家和畜牧业发达国家广泛流行应用的主动防御周界和报警系统，起源于畜牧业高度发达的澳大利亚和新西兰等国家，应用了最新的周界安防理念，即阻挡、威慑和报警。
在前端导线上借鉴传统围栏和高压电网的优点，以有形导线和警示牌为主，对入侵者心里有震慑效果，在能量的控制上，采取脉冲式电压，电压脉冲周期长，能量低，不会致人伤亡，同时可以在中央控制台提供预警功能。
随着科学技术的发展，电子围栏在经过逐步更新换代后已经开始普遍应用于一些大型基础设施，如：通信、电力、军事、交通等领域。
并得以在民用市场如高档别墅、住宅小区广泛使用。
三、智能脉冲电子围栏和高压电网的技术参数
1、电子围栏主要技术参数：
可以与任何报警系统联网使用，便于提高防范等级。
智能型周界安防阻挡报警系统，前端围栏每根线都有带电，使入侵者没有可乘之机。
系统和交流电网有本质的不同，它采用了高压脉冲（700-5000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的柔性中间杆和专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。
下图是用电阻分压之后接示波器观察到的围栏主机高压输出电压，两个脉冲的脉宽不超过100us，电压幅值是1:1000的比例显示（高压实际输出电压为5.4Kv）：
系统有高压、低压两种工作模式，用户可以根据不同的需求自由切换模式，高压模式可以产生峰值为5000-10000V的高压脉冲，低压脉冲模式可以产生峰值为700-1000v左右的脉冲电压。
可以在白天或有人员在围栏附近作业时切换到低压模式，这使前端围栏的脉冲打击力度更小，如果夜间或安全警惕较高时，可以恢复到脉冲峰值为5000-10000V的高压脉冲模式。
产品技术参数：
a)输出电压峰值：5KV～10KV
b)输出低压峰值：700～1000V
c)输出电量峰值：<10A
d)脉冲宽度（脉冲持续时间）：≤0.1s
e)脉冲间隔时间：1s～1.5s
f)脉冲输出电量：2.5mC
g)脉冲输出能量：≤5.0J
h)系统功耗：5W
2、高压电网主要技术参数：
技术指标：
输入电压：180～240V（50HZ）
额定输出：1～4路5000V高压脉冲
触网打击电量：40mc
脉冲持续时间：≤10ms
消耗功率：＜50W
工作原理：
220V市电经正弦UPS电源(备电)稳压后进入主机箱。
微处理器根据程序设置向各升压器发送单周期正弦探测电压，经升压后输入电网周界。
当有人触网，系统自动检测电网电流的变化，并进行比较分析，排除误报后触发报警、连续输出高压，直到符合预定的部标打击电量为止。
并指示、显示触网区域，发出声光报警使值班人员迅速判断警情，并通过RS-485接口发送报警信号。
