织物感应式静电测试仪

防静电检测规范目录1、目的: .............................................................................................. 错误!未定义书签。

2、适用范围： .................................................................................... 错误!未定义书签。

3、定义............................................................................................... 错误!未定义书签。

4、职责............................................................................................... 错误!未定义书签。

5、程序 (2)6、相关文件和记录 (15)7、附录 (15)5、程序5.1测试方法：5.1。

1测试环境：环境温度23±5℃，相对湿度40％~70％。

5。

1.2测试仪器使用方法5。

1。

2。

1静电场测试仪（TREK520)静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO"、“HOLD”,按“POWER” 键开机/关机。

该仪器有两个量程:0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。

当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。

每次测试时都应进行读数清零工作,方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟.为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋.测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板）,手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力(2~4千克力）,单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起)，将显示的读数乘以1000即得实际的电压值，例如读数为“。

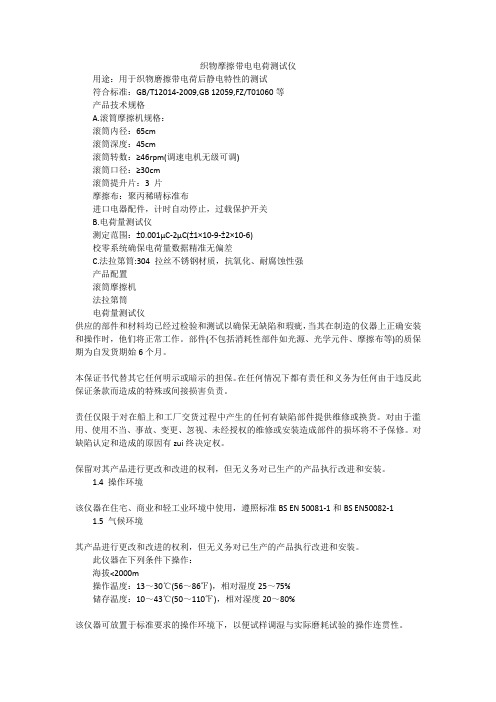

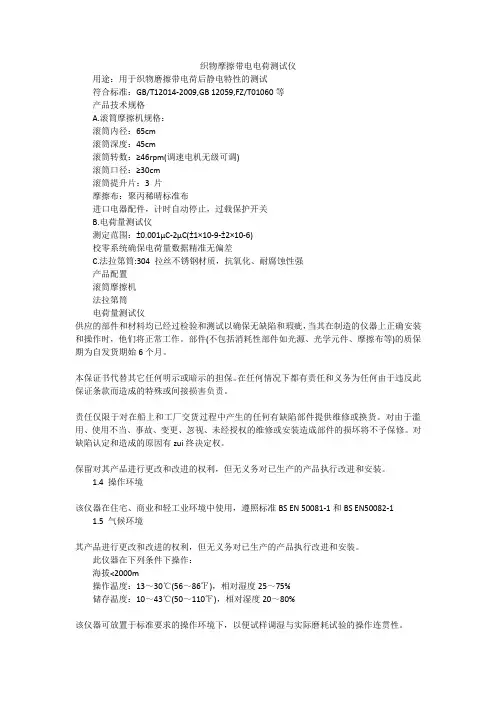

织物摩擦带电电荷测试仪用途：用于织物磨擦带电荷后静电特性的测试符合标准：GB/T12014-2009,GB 12059,FZ/T01060等产品技术规格A.滚筒摩擦机规格：滚筒内径：65cm滚筒深度：45cm滚筒转数：≥46rpm(调速电机无级可调)滚筒口径：≥30cm滚筒提升片：3 片摩擦布：聚丙稀晴标准布进口电器配件，计时自动停止，过载保护开关B.电荷量测试仪测定范围：±0.001μC-2μC(±1×10-9-±2×10-6)校零系统确保电荷量数据精准无偏差C.法拉第筒:304 拉丝不锈钢材质，抗氧化、耐腐蚀性强产品配置滚筒摩擦机法拉第筒电荷量测试仪供应的部件和材料均已经过检验和测试以确保无缺陷和瑕疵，当其在制造的仪器上正确安装和操作时，他们将正常工作。

部件(不包括消耗性部件如光源、光学元件、摩擦布等)的质保期为自发货期始6个月。

本保证书代替其它任何明示或暗示的担保。

在任何情况下都有责任和义务为任何由于违反此保证条款而造成的特殊或间接损害负责。

责任仅限于对在船上和工厂交货过程中产生的任何有缺陷部件提供维修或换货。

对由于滥用、使用不当、事故、变更、忽视、未经授权的维修或安装造成部件的损坏将不予保修。

对缺陷认定和造成的原因有zui终决定权。

保留对其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。

1.4 操作环境该仪器在住宅、商业和轻工业环境中使用，遵照标准BS EN 50081-1和BS EN50082-11.5 气候环境其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。

此仪器在下列条件下操作：海拔<2000m操作温度：13～30℃(56～86℉)，相对湿度25～75%储存温度：10～43℃(50～110℉)，相对湿度20～80%该仪器可放置于标准要求的操作环境下，以便试样调湿与实际磨耗试验的操作连贯性。

1.6 电气信息此仪器电气要求符合EN 61010-1:2001，测量、控制和实验室使用。

织物摩擦带电电荷量测试仪简介织物摩擦带电电荷量测试仪是一种用于测试材料表面带电性的测试仪。

在实验过程中，将测试仪上的静电感应式探头接触到被测织物上，通过仪器测量出被测样品的表面电荷量。

它主要用于纺织品、衣物、鞋帽等生产过程中带电物体产生的电荷量的测试。

测试原理被测织物与探头接触后，由于探针带电，会在被测织物表面感应出异号电荷。

被测织物表面积分出的电荷量即为制造纺织品、制衣、制鞋等环节中所说的静电荷量。

测试时，将织物拢成一捆，用实验室称重器称出重量，然后用测试仪做一个测试，从测试结果中读出电荷差，就可以获得静电荷量指标。

测试步骤下面是织物摩擦带电电荷量测试仪的具体测试步骤：1.打开测试仪电源开关，测试仪系统开始自检；2.按照测试仪说明书将测试仪探头插入测试仪接口，注意避免探头与仪器端口触碰到手指等而不干净的物品；3.将被测织物拢成一捆，称重并记录下来；4.将测试仪探头轻轻接触到被测织物的表面，保持1-2秒，然后再慢慢将探头移离被测织物表面；5.等待测试结果显示，并记录下来。

注意事项1.测试仪探头非常精细，请不要用力碰撞或折弯；2.在测试仪测试时，不要让触头变形或碰到其他的物品，以保证测试的精度；3.在测试结束后，要将测试仪探头及时拔出并清洁；4.在对织物做测试之前，要将测试仪校准好，以保证测试结果的准确性。

结语织物摩擦带电电荷量测试仪在现代纺织、服装、鞋帽等行业中有着广泛的应用。

通过对被测织物表面带电电荷量的测试，可以帮助生产厂家了解产品的静电特性，进而进行改进和优化。

本文介绍了织物摩擦带电电荷量测试仪的使用原理、测试步骤和注意事项，希望对读者有所帮助。

静电测试仪原理静电测试仪是一种常用的测试设备，用于检测物体表面的静电电荷。

其原理基于静电现象的产生和积累。

一、静电的产生和积累静电是指物质表面或物体之间存在的电荷。

当两种不同材料摩擦或分离时，会发生电荷的转移或重新分布，其中一方物体失去电子而带正电荷，另一方则获得电子而带负电荷。

这种现象称为摩擦电荷。

二、静电测试仪的工作原理静电测试仪的工作原理基于这样两个基本概念：电场和电荷平衡。

1. 电场电场是指某一点周围存在的由电荷引起的力场。

静电测试仪通过在测量区域产生一个均匀稳定的电场，用来感应测试对象表面的静电电荷。

2. 电荷平衡静电测试仪通过测试区域内的电荷平衡状态来判断测试对象的电荷情况。

当物体表面存在静电电荷时，电荷会在测试仪的接收极板上积累。

根据静电荷的大小和极性，接收极板上的电荷分布也会发生相应的变化。

根据电荷分布的变化，静电测试仪通过精确的测量和分析来确定测试对象的静电电荷大小、极性以及其他有关参数。

三、静电测试仪的结构静电测试仪通常包含以下几个主要组成部分：高压电源、电场传感器、信号处理单元和显示装置。

1. 高压电源高压电源主要负责产生稳定的高电压，用于在测试区域内建立均匀且稳定的电场。

电压的大小通常根据测试需要进行调整。

2. 电场传感器电场传感器是静电测试仪的核心部件，用于感知测试区域内的电荷分布情况。

电场传感器通常由一组接收极板和一组电荷放大器组成。

接收极板用于接收电场信号，而电荷放大器则负责放大接收的电荷信号，以便后续的处理和分析。

3. 信号处理单元信号处理单元负责接收和处理电场传感器输出的信号。

它将信号转换为数字信号，并进行进一步的滤波、放大和数据处理，以得出准确的测试结果。

4. 显示装置显示装置用于显示静电测试仪的测试结果，通常以数字或图形形式呈现。

测试结果可以包括物体表面的静电电荷大小、极性和其他相关信息。

四、静电测试仪的应用静电测试仪广泛应用于各个领域，特别是需要精确控制静电电荷的场合。

LFY-402织物摩擦式静电测试仪
使
用
说
明
书
山东省纺织科学研究院
仪器研究所
主要用途
在试验室条件下，用于评定以摩擦形式带电后的织物或纱线及其它材料的静电特性。

仪器特征
1、随机显示峰值电压，半衰期电压及时间。

2、峰值电压自动锁定。

3、自动测量半衰期时间。

技术指标
1、静电电压测试范围：0～10KV，精度：≤±1％
2、试样回转线速度为：190±10m/min，摩擦所加压力为：500cN
3、摩擦时间：0～999.9s可调（试验定于1min）
4、半衰期时间范围：0.1～59.9s可调
5、试样尺寸：80mm×80mm四块，摩料尺寸：200mm×25mm
6、主机外形尺寸：450mm×215mm×260mm
7、电控箱外形尺寸：450mm×256mm×185mm
8、工作电源：AC220V±10％50Hz 200w
9、重量：约50kg
适用标准
FZ/T 01061-1999《织物摩擦起电电压测定方法》
GB/T 12703-1991《纺织品静电测试方法》
关键词
静电仪，织物静电仪，摩擦静电仪，摩擦式静电仪，织物摩擦式静电
仪，织物摩擦式静电测试仪，织物摩擦式静电试验仪，静电测定仪，静电测试仪，静电试验仪，摩擦式静电仪，摩擦静电仪，摩擦式静电测定仪，摩擦式静电测试仪，摩擦式静电试验仪，摩擦静电测定仪，摩擦静电测试仪，摩擦静电试验仪，织物静电仪
注意事项：
保持仪器整洁和干燥，请放置在适当的实验室环境中。

静电测试仪原理静电测试仪是一种用于测试静电电荷的设备，可以广泛应用于各种行业中，如电子制造、印刷、半导体等。

静电测试仪的原理是利用静电感应原理，测量被测试物体表面的电荷情况。

其工作原理如下：1.静电感应原理静电感应是指当一个物体带电时，附近的另一个物体也可以被带电。

这是因为带电物体产生一个静电场，使得另一个物体上的电子移动，从而导致它带电。

2.电位差测量原理利用电位差测量原理测量被测试物体上的电荷量。

电位差是指两个物体在电势能方面的差异，可以通过测量这个差异来推算出物体上的电荷量。

3.电场测量原理利用电场测量原理测量被测试物体上的电荷量。

电场是带电粒子周围的力场，通过在电场中测量电荷粒子的位移就可以测量电场的强度，从而推算出物体上的电荷量。

静电测试仪的测量原理基于这些原理，利用静电敏感元件和电荷传感器对待测物体中的静电荷进行感应测量。

当被测试物体被放置在静电测试仪中或靠近仪器测量头时，感应电极将感测到电荷情况，通过电路和均衡电容器，产生一个弱电流，最终被转换为数字显示。

静电测试仪通常具有以下功能：1.带电物体的测试可用于测试带电物体的电荷，包括污染、浸润和带电率等。

2.上下料控制当被测物体移动到测试区域时，感应到静电电荷将自动发出信号，并触发上下料控制功能。

3.定时检测可以通过定时检测的功能调整测试时间，从而保证测试结果的准确性和可靠性。

4.数字显示测量结果可以通过数字显示屏显示，直观、方便。

结论：静电测试仪是一种利用静电感应原理、电位差测量原理和电场测量原理测量静电电荷的设备。

它能够测量被测试物体的电荷强度，包括电荷浓度、电荷均衡、电荷分布等指标。

同时，它还可以通过上下料控制、定时检测和数字显示等功能实现对测试过程的自动化控制和测试结果的可视化呈现。

第1篇一、实验目的本次实验旨在通过一系列测试，验证不同类型面料在抗静电性能方面的表现，分析其防静电效果，为相关行业在选择面料时提供参考依据。

二、实验材料与设备1. 实验材料：- 混纺型防静电面料- 嵌条型防静电面料- 普通棉质面料- 涤纶面料- 防静电超净面料2. 实验设备：- 静电测试仪- 表面电阻测试仪- 半衰期测试仪- 电荷面密度测试仪- 洗涤机- 干燥机三、实验方法1. 静电测试：使用静电测试仪分别对各种面料进行测试，记录静电电压及其半衰期。

2. 表面电阻率测试：使用表面电阻测试仪分别对各种面料进行测试，记录表面电阻率。

3. 半衰期测试：使用半衰期测试仪分别对各种面料进行测试，记录电荷衰减的半衰期。

4. 电荷面密度测试：使用电荷面密度测试仪分别对各种面料进行测试，记录电荷面密度。

5. 洗涤耐久性测试：将各种面料分别洗涤100次，测试洗涤后电荷密度变化。

四、实验结果与分析1. 静电测试结果：- 混纺型防静电面料：静电电压为100V，半衰期为2秒。

- 嵌条型防静电面料：静电电压为150V，半衰期为3秒。

- 普通棉质面料：静电电压为300V，半衰期为5秒。

- 涤纶面料：静电电压为500V，半衰期为8秒。

- 防静电超净面料：静电电压为200V，半衰期为4秒。

2. 表面电阻率测试结果：- 混纺型防静电面料：表面电阻率为1×10^7Ω。

- 嵌条型防静电面料：表面电阻率为1×10^6Ω。

- 普通棉质面料：表面电阻率为1×10^9Ω。

- 涤纶面料：表面电阻率为1×10^10Ω。

- 防静电超净面料：表面电阻率为1×10^5Ω。

3. 半衰期测试结果：- 混纺型防静电面料：半衰期为2秒。

- 嵌条型防静电面料：半衰期为3秒。

- 普通棉质面料：半衰期为5秒。

- 涤纶面料：半衰期为8秒。

- 防静电超净面料：半衰期为4秒。

4. 电荷面密度测试结果：- 混纺型防静电面料：电荷面密度为5×10^4C/m^2。

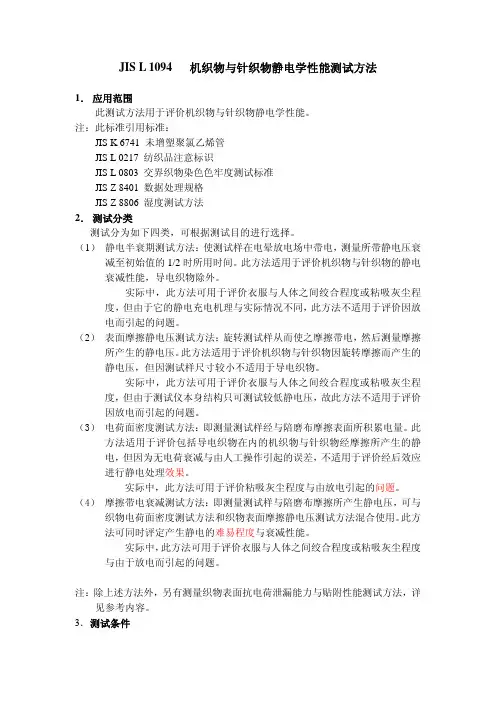

JIS L 1094 机织物与针织物静电学性能测试方法1．应用范围此测试方法用于评价机织物与针织物静电学性能。

注：此标准引用标准：JIS K 6741 未增塑聚氯乙烯管JIS L 0217 纺织品注意标识JIS L 0803 交界织物染色色牢度测试标准JIS Z 8401 数据处理规格JIS Z 8806 湿度测试方法2．测试分类测试分为如下四类，可根据测试目的进行选择。

（1） 静电半衰期测试方法：使测试样在电晕放电场中带电，测量所带静电压衰减至初始值的1/2时所用时间。

此方法适用于评价机织物与针织物的静电衰减性能，导电织物除外。

实际中，此方法可用于评价衣服与人体之间绞合程度或粘吸灰尘程度，但由于它的静电充电机理与实际情况不同，此方法不适用于评价因放电而引起的问题。

（2） 表面摩擦静电压测试方法：旋转测试样从而使之摩擦带电，然后测量摩擦所产生的静电压。

此方法适用于评价机织物与针织物因旋转摩擦而产生的静电压，但因测试样尺寸较小不适用于导电织物。

实际中，此方法可用于评价衣服与人体之间绞合程度或粘吸灰尘程度，但由于测试仪本身结构只可测试较低静电压，故此方法不适用于评价因放电而引起的问题。

（3） 电荷面密度测试方法：即测量测试样经与陪磨布摩擦表面所积累电量。

此方法适用于评价包括导电织物在内的机织物与针织物经摩擦所产生的静电，但因为无电荷衰减与由人工操作引起的误差，不适用于评价经后效应进行静电处理效果。

实际中，此方法可用于评价粘吸灰尘程度与由放电引起的问题。

（4） 摩擦带电衰减测试方法：即测量测试样与陪磨布摩擦所产生静电压，可与织物电荷面密度测试方法和织物表面摩擦静电压测试方法混合使用。

此方法可同时评定产生静电的难易程度与衰减性能。

实际中，此方法可用于评价衣服与人体之间绞合程度或粘吸灰尘程度与由于放电而引起的问题。

注：除上述方法外，另有测量织物表面抗电荷泄漏能力与贴附性能测试方法，详见参考内容。

3．测试条件测试需在温度为（20±2）℃、相对湿度在（40±2）%以下的实验室内进行。
