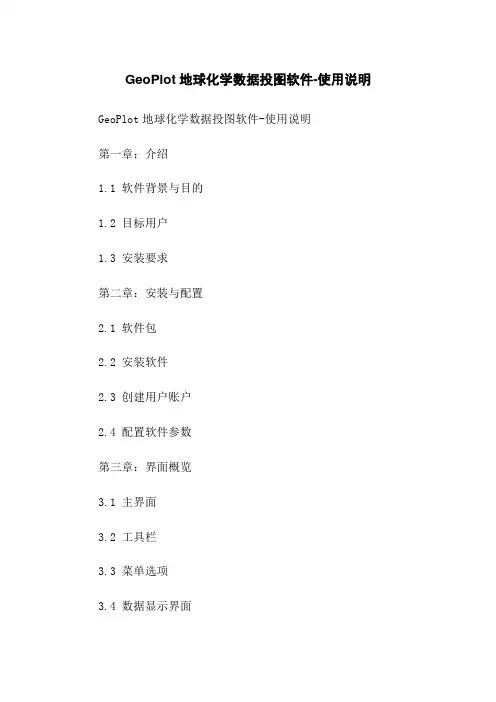

GeoPlot地球化学数据投图软件-使用说明GeoPlot地球化学数据投图软件-使用说明第一章:介绍1.1 软件背景与目的1.2 目标用户1.3 安装要求第二章:安装与配置2.1 软件包2.2 安装软件2.3 创建用户账户2.4 配置软件参数第三章:界面概览3.1 主界面3.2 工具栏3.3 菜单选项3.4 数据显示界面3.5 设置面板第四章:数据导入与处理4.1 导入数据文件4.2 数据清洗与预处理4.3 数据格式转换4.4 数据筛选与过滤4.5 数据计算与统计第五章:地球化学数据投图5.1 绘制散点图5.2 绘制地球化学图5.3 绘制剖面图5.4 绘制等值图5.5 绘制空间分布图第六章:图形设置与编辑6.1 修改图形样式6.2 添加图例与注释6.3 调整图像大小与比例6.4 图形导出与保存第七章:其他功能7.1 数据文件管理7.2 数据交互与共享7.3 扩展功能与插件第八章:常见问题解答8.1 如何导入多个数据文件?8.2 数据清洗过程中如何删除异常值?8.3 如何标准化图形?8.4 地球化学图如何进行符号设置?第九章:技术支持与反馈9.1 联系我们9.2 反馈建议9.3 常见问题咨询附件:附件一、安装包附件二、示例数据文件法律名词及注释:1、软件包:指GeoPlot地球化学数据投图软件的安装文件,包括执行文件和相关依赖文件。
2、安装软件:将软件包中的执行文件或脚本运行,并按照向导进行必要的安装配置的过程。
3、用户账户:为了保存用户个性化的设置和数据,软件需要创建用户账户来区分不同用户。
4、数据清洗:指对导入的数据进行去除异常值、填补缺失值等处理的过程。
5、数据格式转换:指将数据从一种格式转换为另一种格式的操作,例如从CSV格式转换为Excel格式。
6、数据筛选与过滤:指根据特定条件对数据进行过滤,例如筛选出特定元素浓度大于某个值的样点。
7、数据计算与统计:指对数据进行数学计算和统计分析的操作,例如计算元素比值、计算数据的平均值和标准差等。
利用Arcgis软件制作土壤等地球化学系列图
软件要求:Arcgis软件等。
数据要求
准备好删除重复样的原始分析测试数据。
第一步:把数据投点进入Arcgis
把准备好的数据,内容包含横坐标、纵坐标、样号及元素分析数据等,投点为点图层。
第二步:处理
1.打开工具箱,找到“Spatial Analyst”-“插值分析”-“反距离权重法”
2.在弹出的对话框中,第一行输入已经生成好的“点图层”;
3.第二行选择需要分析的地球化学元素;
4.输出栅格为生成shape的文件存储地;
5.搜索半径选择“固定”,半径大小根据需要自行确定;
6.点击下方的“环境”,弹出“环境设置”对话框,找到“处理范围”,在捕捉栅格中选择工作区的范围的面图层;
7.在栅格分析中输入指定的像元大小(图1中“6”对应的输出像元大小的值);
8.“掩膜”仍然选择工作区范围的面图层;
9.点击“确定”。
图1
图2
第三步:设置
根据元素的需要设置类别(分级)数级分级间隔(即图3中右边的“中断值”),是需要可以勾选“4”中的显示标准差、平均值与否。
图4
说明:Arcgis软件首先需要在“自定义”-“扩展模块”中Spatial Analyst 勾选上,不然不能使用Spatial Analyst。

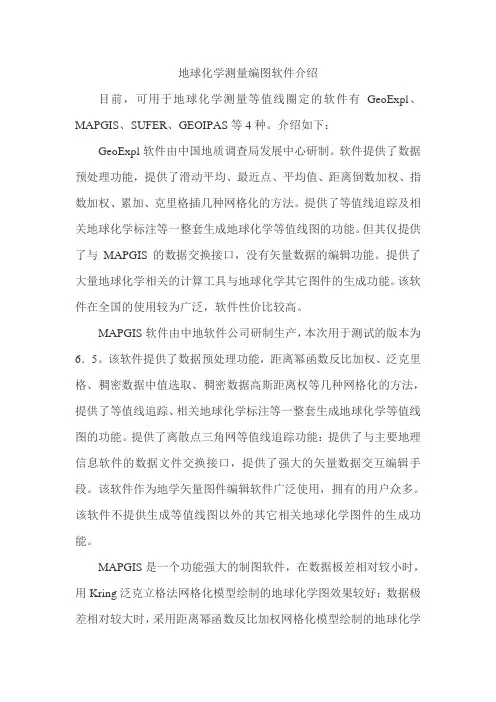

地球化学测量编图软件介绍目前,可用于地球化学测量等值线圈定的软件有GeoExpl、MAPGIS、SUFER、GEOIPAS等4种。
介绍如下:GeoExpl软件由中国地质调查局发展中心研制。
软件提供了数据预处理功能,提供了滑动平均、最近点、平均值、距离倒数加权、指数加权、累加、克里格插几种网格化的方法。
提供了等值线追踪及相关地球化学标注等一整套生成地球化学等值线图的功能。
但其仅提供了与MAPGIS的数据交换接口,没有矢量数据的编辑功能。
提供了大量地球化学相关的计算工具与地球化学其它图件的生成功能。
该软件在全国的使用较为广泛,软件性价比较高。
MAPGIS软件由中地软件公司研制生产,本次用于测试的版本为6.5。
该软件提供了数据预处理功能,距离幂函数反比加权、泛克里格、稠密数据中值选取、稠密数据高斯距离权等几种网格化的方法,提供了等值线追踪、相关地球化学标注等一整套生成地球化学等值线图的功能。
提供了离散点三角网等值线追踪功能:提供了与主要地理信息软件的数据文件交换接口,提供了强大的矢量数据交互编辑手段。
该软件作为地学矢量图件编辑软件广泛使用,拥有的用户众多。
该软件不提供生成等值线图以外的其它相关地球化学图件的生成功能。
MAPGIS是一个功能强大的制图软件,在数据极差相对较小时,用Kring泛克立格法网格化模型绘制的地球化学图效果较好;数据极差相对较大时,采用距离幂函数反比加权网格化模型绘制的地球化学图效果佳。
两种网格化模型都可以绘制地球化学图。
网格间距的确定一般可以根据工作区的地质背景,只要绘制的地球化学图能客观反映元素的地球化学特征即可。
由于目前地质调查项目要求提交的图形文件为MAPGIS格式,因此在MAPGIS软件下绘制地球化学图是十分必要的。
SUFER软件为GOLDENSOP-TWARE公司研制,本次用于测试的版本为8.0。
该软件提供了数据预处理功能;提供了滑动平均、最近点、最小曲率、改进谢别德、自然点临近、多项式回归、径向基函数、带线性插值三角剖分、移动平均值、数据度量、局部多项式、克里格等多种网格化方法;提供了等值线追踪的方法,提供了样条平滑的网格数据圆滑处理方法;提供了与主要地理信息软件的数据文件交换接口该软件的标注、图框等内容与我国现行地球化学等值线图的要求差别较大。

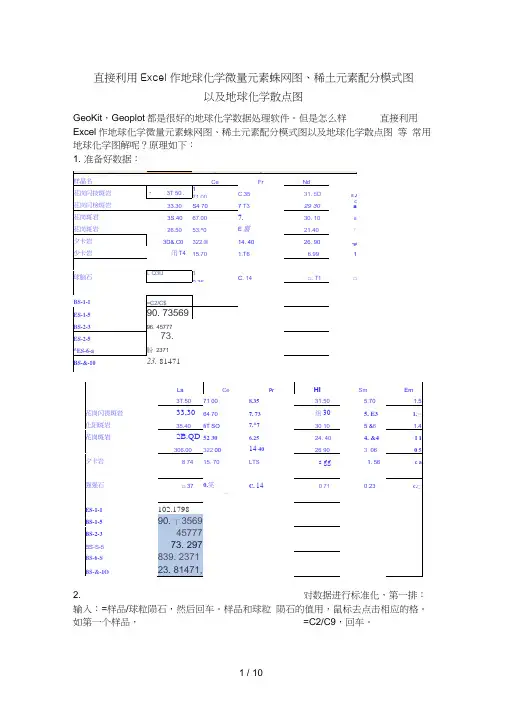

直接利用ExceI作地球化学微量元素蛛网图、稀土元素配分模式图以及地球化学散点图GeoKit,Geoplot都是很好的地球化学数据处理软件。
但是怎么样直接利用Excel作地球化学微量元素蛛网图、稀土元素配分模式图以及地球化学散点图等常用地球化学图解呢?原理如下:1. 准备好数据:La Ce Pr Hl Sm Em3T.5071 008.3531.50 5.70 1.5花岗闪畏斑岩33,3064 707. 73组30 5. E3 1.三化阳斑岩35.40fiT SO7.^730 10 5 &8 1.4花岗斑岩2B.QD52 30 6.2524. 40 4. &4I 1306.00322 0014 4026 90 3. 060 5夕卡岩8 7415. 70LTS s gg 1. 56 c a强强石□ 370.笑 C. 140 710.23 c.匸—ES-1-1102.1798BS-1-590. 丁3569BS-2-34577773. 297BS-S-5BS-6-S839. 2371BS-&-1O23. 81471,2. 对数据进行标准化,第一排:输入:=样品/球粒陨石,然后回车。
样品和球粒陨石的值用,鼠标去点击相应的格。
如第一个样品,=C2/C9,回车。
L ・ 3N氏IVIrT-nuVf SO T| » « » M 59 5T»H K 5 H s.n4 F 0 Si ? T : D «lo • 屁阳•畑老 33 30 曲 > p T2 血30 S "El 1 31 5 ]: o. n 4 X. :E : s2空□ 1» E.7. a 芒 昭帽"皆 3S 箱材.・1 " 10 IB S 世L «S 5汀_ o.?t 4 U *册±结□ M S.H. .4 此闻Bt«r z. MU yJ iv ■* Jfi -H 如嘴啊L JU * 1-4ii • J 4dV E4i 9SU 3a ■■ J v Ja $卡惜M DO 熾軽Mt*2 +析0眉 2 ■0利 I W0 H 1菇 4 |fe faM ______________ _B T4 谒” W1 W4 M_____ ■一9 M1.Xij 门L.护 ........... O 曲4 It _d,li _a ・ 4 2■呻■石 D 7? (fe in0 34辱71° t}0碑Q 11D m0 0Q Tl11 iM n 髀n n«102njROOKl MlMML 44 3A3t 2SH6M! iLStm 17.385«2 13.620B IL 7323 1&34078 LO L S^ IL.SltS 11.441.M 11. MSSfi 轨 THS 斂 皈 3$8新 騎■出扫輛 IL^Si 2爲934阳 14 4«23 值詢倨 13.103€11.33SEa SiS70?410.S6225 10.9^ ]0.»7«2 11.023^海時TH W.W1W St.lTSlt U33471 2CSS87I 1 離綁T 佩的讯 13.44323 1L&48» 9■阳82伸 10L 6<K7m 耶&K10.S2414 1O.T61^ 73-23T 5C 两66f ^6-3503*3fl,317ai20,08659: l£,643€B 13P 5^94||g p 344£39. 0026S 匸够06尅 S r I3ST3B3P J3S7M良 ETQ彌 宜 L 岳测丄ssazrri msm10a i (manr.sMoiis,24475&«JET 挺ingeoasBLMGBIT ^IOMCB E , MZies 1 氏爲nns c WSBHCBE ^SH翳.丄人些亚毗 muzi i 二亦工宜‘瓷巧「[:M 匚.的芒习 u 丄舵裂—工石IT 加 :叮:rnr JJIOHD 久塑艶二B 見空1二“二刖芒3. 手动计算第一排的数,如上。
地球化学+地质填图常用教程总结一、1:5万土壤采样点位设计(水产沟幅为例)1、标准图框生成首先利用Mapgis—实用服务—投影变换—系列标准图框—生成1:5万图框.图框模式:高斯坐标实线公里网.投影参数:起点纬度491000. 起点经度1210000. 网间间距1KM.图框文件名:水产沟图框.图框参数输入:图框内容:图幅名称:水产沟幅.图框参数选择:输入并绘制接图表+绘制图幅比例尺+图框外图廓线.2、图形校正图片JPG转换成msi文件: Mapgis—图像处理—图像分析—文件—数据输入—添加文件(图片JPG)—转换—转化成msi文件.校正到标准图框内:Mapgis—图像处理—图像分析—文件—打开影像—msi文件—镶嵌融合--打开参照文件—参照线文件(标准框). 镶嵌融合—添加控制点—(先点击带校正图片某点,然后点击对应的标准框点,最后按两次空格键,选择是,以此类推,尽量多的找几处控制点,通常不少于13个控制点,要求残差<1为准)—镶嵌融合—校正预览—透明度调节--回车--镶嵌融合—影像几何校正—几何校正--重命名保存文件.3、图片数字化对地形线、河流、公路、村庄等地形要素进行数字化过程. 同时,准备大格号、图例、网格线、采样位置、重复样和监控样分析表格等文件.4、采样点位设计四幅图框:据前述方法,生成5万四幅合体的图框(注意修饰)。
将四幅图之间的界线用红线标出,根据阵列复制线,画出网格线,在网格线的交汇处定出大格号标注,然后建立采样点位文件,在上面点击采样点位置,辅助工具1—导入导出功能—点位置转属性. 辅助工具2,水系沉积物自动编号,0001大格号的左上角坐标为5488000,355000,一行上的大格号从0001—0004,点击确定,重新显示文件,出来小格号标注文件.5、重复样、监控样在每个单幅的采样点位图中,设置重复样和监控样,按从上到下,从左到右的原则,即a—c—b —d,查出每50个样品,其中1个是重复样,4个是监控样,45个是普通样品,导出excel表格之后排序,对其重复样和监控样设置,然后在单幅采样点位图中标出来.二、1:1万土壤采样点位设计1、基点基线准备在地形图基础上,可以在图框文件里输入一个点,作为基点(待设计完毕可以删除,例如基点为200/100,点号为200,线号为100),图框外部边缘作为基线。
地球化学涉及的基本图件制作及相关软件应用(连载...)
发帖之前思绪良久,本想以有声视频的形式呈现给大家,但碍于工作紧张,只能以教程的形式展现,希望带给大家些许帮助。
如有什么问题我们一起交流,我的邮箱94024716@.
地球化学图件涉及内容较多,本帖将从基本的原始数据图开始,到最后的解释推断等图件,逐一展现,帖子将不定期更新,对此也希望大家支持与谅解。
说明的是各种作图软件有的需要狗和相关插件,如有需要,请联系本人。
1、点位图
MAPGIS做法:
设置带号是关键。
记住数据类型为6,即字符串型
将预先做好的图框套入!!!
根据属性表注释,建立一个新的点文件,注释文件,
完成!!!
为突出高值,我们在预先统计好的基础上,对高值进行特殊标注,如Cu将大于80的数据进行特殊表示,这就涉及我们刚才所要注意的属性类型,因设定的为字符串型,所以在输入数值时加引号""。
可以改变其子图类型和注释大小,颜色。
我们将注释颜色改为红色,完成。
事先说明的是该软件所做点位图只能针对单个元素进行,而且所作点位无属性。
成图格式为明码格式,进行转换。
2 地球化学图的各种做法简介
在此介绍我所掌握的各种做法,仅供参考。
一、MAPGIS
在DTM模块完成,
设置好各项参数点确定。
标记我们这里选无,也可以选自己相要的制图幅选择数据投影变换,填好各项。
完成。
套图框
强调的是,MAPGIS网格化是根据数据范围进行,而未经扩边处理,所以和原图框比较较小。
二、金维
数据网格化
与图框大小不合,要进行扩边处理,进行两次扩边之后,完成。
再进行各方面修饰,如色阶的修改,加责任签,图名等。
三、MRAS做法
添加数据,其中需强调的是数据类型为双精度型。
后面做法同MAPGIS。
另外,GEOEXPL、GEEMS等均可做,不再赘述。
