迈拓维矩VGA切换器说明书

迈拓维矩智能型VGA KVM切换器细节与特性
1、线机一体化，简单方便
该产品线机一体化设计，整合了vga功能，方便得USB2.0接口设备分享、游戏键盘支持以及操作简易的特性，为使用者提供多项桌面型多媒体应用的先进技术
2、超宽屏显示
2口智能型VGA KVM切换器支持超高清传输技术，超宽屏显示，分辨率可达1920*1440。

3、支持立体声、麦克风功能
2口智能型vgakvm支持立体声（DC3.5）音频输出和麦克风输出，可连接功放、音响、耳机等。

4、特配智能桌面型控制器
特配智能桌面型控制器，线长1.5米，放在桌面任何一个角落即可方便操作。

5、兼容广泛
支持win98/me/xp/2003/vista/win7/win8/apple/mac等主流操作系统，支持微软智能鼠标，支持罗技网络键鼠等。

二、2口智能型VGA KVM切换器参数
产品名称：2口自动kvm切换器
产品型号：MT-201VL
产品材料：ABS塑料
尺寸：11*10*2.6（cm）
Pc选择方式：面板按钮，桌面式控制器
VGA解析度：1920x1440
带宽：350mhz
三、2口智能型vgakvm细节
1、环保ABS材质简约不简单
散热佳，抗压，抗干扰性能强，防腐蚀，同时拿捏方便
2、镀金工艺更耐插拔
24K镀金接头，屏蔽干扰、防腐蚀，兼容各种高清版本输入，确保传输性能，提升传输速度。

四、2口智能型VGA KVM适用范围
用于电脑、笔记本、机顶盒、DVD播放器、蓝光机播放机、PS3与数字高清电视等，离子显示器、液晶显示器、音频、视频接收装置系统间的连接、信号放大、多画面转换多画面选择。

VGA矩阵切换器16系列用户手册目录一.矩阵系统描述: (3)1.1矩阵系统功能说明 (3)1.2矩阵系统系列 (3)二、矩阵安装说明： (4)2.1矩阵面板及接口： (4)2.2串口通讯端口及连线方法 (4)三、矩阵的控制方式说明 (5)3.1面板按键输入操作方式: (5)3.2遥控控制操作方式 (6)3.3后台终端软件操作 (7)四、串口通讯协议： (10)五、矩阵设备电气计数参数 (11)六、常见故障及维护 (12)一.矩阵系统描述:1.1 矩阵系统功能说明VGA矩阵切换系统,是全交叉高性能的设备，应用于ＶＧＡ信号切换。

主要应用于电视广播系统信号切换和交换,多功能媒体会议厅,大屏幕显示工程政府会议厅，医院医疗讨论会议厅，电视台转播信号切换，交互式多媒体教室，及军队指挥视频会议厅。

VGA系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计，以确保切换器的优良品质。

经严格测试，VGA切换器的信号带宽为500MHz(-3db),能支持分辨率为2048x1536 60hz的刷新频率和1024x768 200Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为200MHz （-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。

VGA系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。

VGA系列矩阵切换器带有单色或彩色中文液晶显示，RS232通讯接口，RS422通讯接口(可选)，带有断电现场保护功能，能读取和存储多达100个用户场景，还有专门的配套控制软件。

可以与计算机、遥控系统或各种远端控制设备配合使用。

系统配备了多套串口指令，兼容主流矩阵的串口指令集。

此说明书适于16系列全部VGA矩阵切换器，根据规模不同，略有差异。

1.2 矩阵系统系列➢矩阵命名规则: VGAXXYY；➢VGA:代表VGA矩阵；➢XX代表输入端口输: 如08 代表输入端口数为8；➢yy代表输出端口输: 如04 代表输入端口数为4；二、矩阵安装说明：2.1 矩阵面板及接口：前面板示意图：红外接收口成功指示灯电源指示灯操作灯嗡鸣器口LED）前面板由按键和液晶显示及状态灯组成，按键用于操作命令的输入；2U设备配置由128*32点阵组成，可显示两行共32个汉字的中文液晶，设备配置由128*64点阵组成的中文液晶，用于设备的操作和运行状态的显示，状态灯显示用户的操作状态。

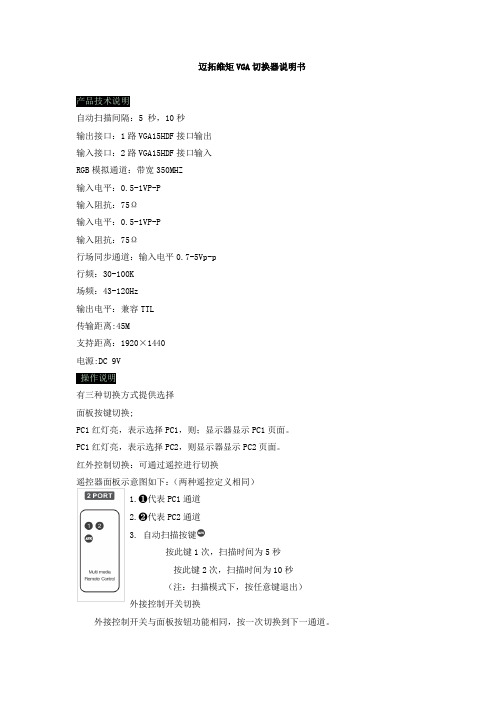

迈拓维矩VGA切换器说明书产品技术说明自动扫描间隔：5 秒，10秒输出接口：1路VGA15HDF接口输出输入接口：2路VGA15HDF接口输入RGB模拟通道：带宽350MHZ输入电平：0.5-1VP-P输入阻抗：75Ω输入电平：0.5-1VP-P输入阻抗：75Ω行场同步通道：输入电平0.7-5Vp-p行频：30-100K场频：43-120Hz输出电平：兼容TTL传输距离:45M支持距离：1920×1440电源:DC 9V操作说明有三种切换方式提供选择面板按键切换;PC1红灯亮，表示选择PC1，则；显示器显示PC1页面。

PC1红灯亮，表示选择PC2，则显示器显示PC2页面。

红外控制切换：可通过遥控进行切换遥控器面板示意图如下：（两种遥控定义相同）1.❶代表PC1通道2.❷代表PC2通道3. 自动扫描按键按此键1次，扫描时间为5秒按此键2次，扫描时间为10秒（注：扫描模式下，按任意键退出）外接控制开关切换外接控制开关与面板按钮功能相同，按一次切换到下一通道。

产品面板说明（MT-15-2DH）①IR红外遥控接收⑤DC 9V电源接口②外接控制接口⑥PC1接口③PC指示灯⑦PC2接口④在线选择按键⑧输出显示设备接口连接示意图产品面板说明（MT-15-4DH）①IR红外遥控接收⑤DC 9V电源接口②外接控制接口⑥PC输入接口③PC 指示灯⑦输出显示设备接口④在线选择按键连接示意图产品面板说明（MT-15-8DH）①IR红外遥控接收⑤DC 电源接口②外接控制接口⑥RS232控制接口③PC指示灯和切换按键⑦显示输出口④DC 9V电源接口连接示意图RS-232通讯协议及控制代码编程指南：8进1出VGA切换器提供RS-232通讯接口，用户可参考以下的通讯仪和控制代码，自行编写相应的控制软件或在使用第三方控制系统来控制VGA切换器时，第三方控制系统通讯参数。

通讯协议：波特率：9600数据位：8停止位：1校验位：无控制代码：0xFF 0x7F lnput NO.0x55格式说明：切换前导码（2字节：0xFF 0x7F）﹢输入通道（1字节：0xFF 0x0F）分别对应第1-16通道）+结束码（1字节：0x55）代码举例：代码：FF 7F 03 55表示：将3路VGA信号切换至输出。

迈拓维矩工业级KVM切换器功能说明
以迈拓维矩工业级2进1出VGA切换器（MT-15-2DH）为例：
工业级VGA切换器，适用投影或者大屏液晶，超长时安全运行
1.工业级电路设计
恶劣环境下长时间运行，安全稳定，采用CCC认证电源适配器
2.利用专业进口芯片
利用专业进口芯片，切换VGA信号，色彩鲜亮，饱满
3.随心所欲三重选择切换方式
面板切换、红外遥控切换和标配桌面切换器切换，三种切换方式，彻底告别弯腰插拔的繁琐。

4.桌面控制器的优势：
（1）避免直接反复按压设备按键，延长设备寿命，又方便快捷；
（2）隐藏桌面上复杂的线缆设备连接环境，只引出精美的桌面控制器，保持桌面干净整洁；（3）规避遥控器的缺陷：无需正对设备遥控器切换，隐藏设备，随心控制、遥控器容易丢失，桌面控制器解决后顾之忧。

5.加厚镀镍接口，支持宽屏高清显示
镀镍工艺解决信号干扰问题，支持分辨率1920*1440，显示清晰亮丽，细节呈现6.全金属材质
全金属外壳，外型时尚轻巧耐用，散热性好，使用寿命更长。

迈拓维矩：VGA矩阵切换器使用时需要注意事项VGA矩阵切换器是指多路输入的前提下会有多路的输出选择，可以把一路或多路视音频信号分别传输到一个或多个显示设备上，可实现画面之间的来回切换。

再好的设备都不是完美的，VGA矩阵切换器也有出故障的一天，关键是能及时找出问题，或者加强平时的使用规范，减少出故障的频率。

下面，由迈拓维矩为大家详细介绍一下VGA矩阵切换器在使用时需要注意的事项：1、VGA矩阵切换器在音视频工程使用过程中，数字设备与模拟设备应保持远距离，避免数字设备会对模拟设备产生信号干扰。

一般会在音频信号传输中出现异常，如：可能会出现杂音、啸叫、图像有杂波等情况。

2、信号地与屏蔽地不能在一块，VGA线缆有内外两层屏蔽，RGB信号线的模拟信号地指的是内屏蔽，应与相对应信号地相连，外屏蔽指的是连接到外壳地。

3、VGA矩阵切换器在共同地方接入不同的输入输出设备，能够有效避免设备之间的电位差，能让VGA矩阵切换器更好的正常运作。

4、在音视频工程中，使用VGA矩阵切换器可有效避免信号衰减、放大等情况，从而有效避免在施工过程中对硬件设备数量增加，降低了投入成本和系统心能，减少人力负担。

5、像迈拓维矩的VGA矩阵切换器已经达到广播级标准，无需担心会产生音频噪声、视频噪声和信噪非常低。

迈拓维矩MT-VIKI是广州市迈拓维矩电子有限公司的品牌，（简称迈拓）品牌定位中高端。

公司拥有一支精英化、专业化、年轻化的团队，坚持原创设计的同时，注重品牌形象、产品品质、技术服务。

迈拓维矩经过14年的发展，目前产品已远销海内外，服务过几十家像华硕、华为、三星等知名品牌，在国内具有很高的品牌形象与口碑。

迈拓维矩规模化高端矩阵切换器制造商，品质卓越。

迈拓维矩专业提供网咖KVM延长器等一系列产品。

Professional Matrix Switcher.在使用本系统前，请详细阅读本说明书，并请保管好该手册。

《专业级 VGA 矩阵切换器用户手册》以 VGA1209/1218 系列为例作为使用说明， 并可作为其它型号的 VGA 矩阵切换器用户手册。

本手册只作为用户操作指示，不作为维修服务用途。

其所述功能截止日期为 2013 年 5 月，该日期之后因 VGA 矩阵切换器版本不断更新，VGA 矩阵切换器 的实际使用可能会与本手册的内容有出入，这种情况将不属错漏，将根据实际情 况另作书面说明。

!安全操作指南为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：系统接地系统必须有完善的接地。

否则，不仅造成信号干扰、不稳定或机械损坏，而且还可能因漏电引起人身事故。

设备的最终接地点应连接至真地，其接地电阻应小于1Ω。

禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。

否则，生产厂家对由此所带来的危害性结果不负责任。

请勿使用两芯插头，确保设备的输入电源为 220V 50/60Hz 的交流电。

机器内有交流 220V 高压部件，请勿擅自打开机壳，以免发生触电危险。

不要将系统设备置于过冷或过热的地方。

设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：A． 取下或重装设备的任何部件。

B． 断开或重接设备的任何电器插头或其它连接。

非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

不要将任何化学品或液体洒在设备上或其附近。

目 录一、VGA 矩阵系统说明 (1)1.1 关于 VGA 矩阵系统 (1)1.2 VGA 矩阵系统的分类 (1)1.3 VGA 系列矩阵具有以下功能 (2)1.4 VGA 输入、输出端口说明 (2)1.5 远端控制及通讯端口说明 (2)二、VGA 矩阵系统包装说明 (3)三、VGA 矩阵主机安装 (3)四、前面板说明及操作方法 (3)4.1 前面板图示 (3)五、后面板的说明及操作方法 (4)5.1 后面板图示 (4)5.2 输入、输出接口说明 (5)5.3 RS-232 通讯端口 (5)六、远端控制系统的连接方法 (5)七、个人电脑控制 (6)八、VGA 输入、输出设备的连接方法 (6)九、VGA 矩阵操作使用方法 (7)十、遥控器控制操作方法 (8)十一、通讯协议及控制指令代码 (9)十二、控制软件使用 (11)12.1 《Switcher 4.0》软件介绍和说明 (11)12.1.2 软件的启动 (11)12.2 软件功能说明 (12)12.2.1 主操作界面功能说明 (12)12.2.2 系统功能的应用 (15)通讯设置（串口调试助手） (15)12.2.3 键盘切换功能的使用 (16)十三、VGA 矩阵系统技术参数 (17)十四、常见故障及维护 (18)一、VGA 矩阵系统说明1.1 关于 VGA 矩阵系统VGA系列矩阵切换器是对VGA或XGA信号进行切换和分配的切换设备，它可同时将多路VGA输入信号分别切换到任何一个或多个输出通道。

迈拓维矩hdmi切换器说明书
很抱歉，我无法直接提供关于"迈拓维矩HDmi切换器"的说明书。

但我可以向你提供一般性的HDMI切换器的一些说明和
操作方法。

1. 连接：首先，将切换器的电源插头插入电源插座，并将HDMI线插入切换器的输入端口（一般标有“IN”）和你的设备（如电视、投影仪等）的输出端口（也标有“IN”）。

然后，将另一根HDMI线插入切换器的输出端口（标有“OUT”）和你
的显示设备（如电视、投影仪等）的输入端口（标有“IN”）。

2. 切换输入源：使用切换器的遥控器上的源选择按钮或切换器本身的物理按钮（如果有的话），选择你想要显示的输入源（如DVD播放器、游戏机等）。

一些切换器可能还具有自动
切换功能，可以根据检测到的活动输入源自动切换。

3. 解析度和格式：确保切换器支持你的设备的最大分辨率和格式。

有些切换器可能会存在分辨率限制，如果你的设备的分辨率超过切换器支持的分辨率，则可能无法正常工作。

4. 信号质量：使用高质量的HDMI线，并确保线缆没有损坏，以确保良好的信号传输质量。

5. 电源和重启：如果遇到问题，可以尝试重新插拔切换器的电源，并重新启动相关设备，以解决一些常见的问题。

这些是一般的HDMI切换器的使用说明，具体操作和功能可
能因品牌和型号的不同而有所差异。

如果你需要更具体的说明，请参考你所购买的迈拓维矩HDmi切换器的说明书或联系他们的客户支持团队。

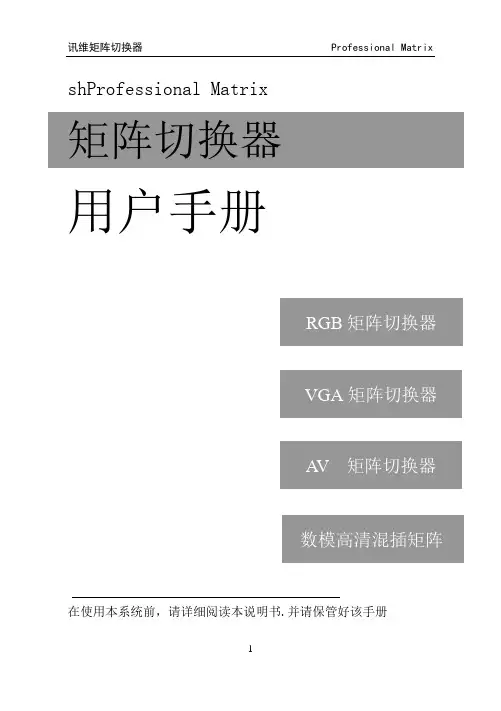

shProfessional Matrix矩阵切换器用户手册在使用本系统前，请详细阅读本说明书.并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用 VB 编程控制矩阵 (61)2、用 VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用 Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。

确保设备的输入电源为AC 100～240V/50Hz。

2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。

3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。

4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。

严禁将化学物品洒在本产品上。

5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。

6．严禁擅自打开机箱外壳，机器内有交流220V 高压，以免发生触电危险。

mtviki说明书
1.面板按键切换
产品的面板按钮切换，按钮位于KVM切换器面板上，直接按按钮进行切换作业，此切换操作方式较为简单。

若工作岗位距离此设备较远时，从而导致使用人员操作需使用更多的时间来完成工作。

2.热键切换
在键盘上连续按两次Scroll Lock加数字键，直接完成切换操作。

若键盘上切换按键损坏了其中之一，就不能正常进行切换操作。

3.OSD KVM切换器菜单切换
通过OSD菜单进行切换工作时，切换方式于显示器上显示，只需根据切换操作步骤来进行切换工作，即可完成切换作业。

4.鼠标切换
把鼠标移动到显示屏的边框，即可完成切换操作。

迈拓维矩电脑切换器
1.KVM多电脑切换器适用对象涵盖SOHO（小型工作室）族群、中小型企业乃至于大型跨国企业。

KVM多电脑切换器对于企业机房或数据中心的空间及信息环境能创造广大的效益，不仅能降低能源消耗、节省机架与机房空间，还能避免多余的键盘、显示器与鼠标所造成的杂乱。

通过KVM多电脑切换器的集中管理，可协助企业信息人员大幅简化工作流程，从而强化企业生产力。

随着全球化与网络普及化的趋势，具备远程控管功能的KVM OVER-IP解决方案更可充分满足企业对于跨国机房管理的需求。

2.KVM切换器自诞生发展至今，从模拟到数字，从本地单一机柜到基于IP远程操控，这一技术领域也经历了一段漫长的发展道路。

制造KVM的厂家很多，主要品牌有很多，其中国内主要KVM切换器制造商为迈拓维矩（MT-VIKI）。

KVM切换器提供的生产力附加价值，远超过空间、硬件及家具的节省。

记住和熟练KVM切换器的操作快捷键，能更完美地完成工作。
