MD0800、1600 系列音视频矩阵式切换器使用说明

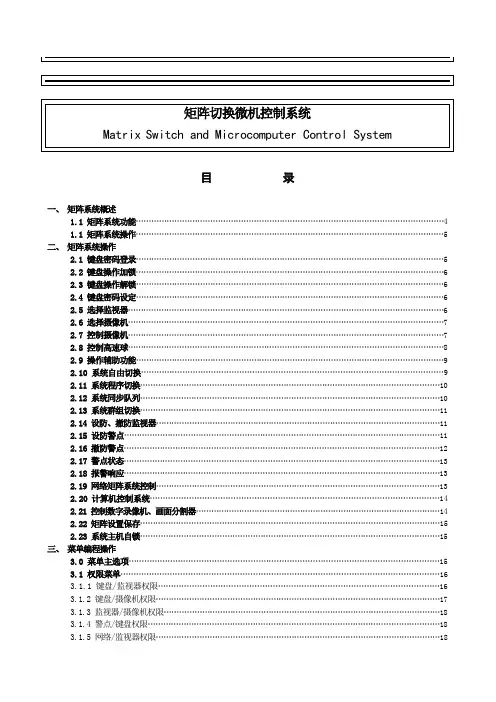

目录一、矩阵系统概述1.1矩阵系统功能 (4)1.1矩阵系统操作 (5)二、矩阵系统操作2.1 键盘密码登录 (5)2.2键盘操作加锁 (6)2.3 键盘操作解锁 (6)2.4 键盘密码设定 (6)2.5 选择监视器 (6)2.6 选择摄像机 (7)2.7 控制摄像机 (7)2.8 控制高速球 (8)2.9 操作辅助功能 (9)2.10 系统自由切换 (9)2.11 系统程序切换 (10)2.12 系统同步队列 (10)2.13 系统群组切换 (11)2.14 设防、撤防监视器 (11)2.15 设防警点 (11)2.16撤防警点 (12)2.17警点状态 (13)2.18报警响应 (13)2.19网络矩阵系统控制 (13)2.20计算机控制系统 (14)2.21 控制数字录像机、画面分割器 (14)2.22矩阵设置保存 (15)2.23 系统主机自锁 (15)三、菜单编程操作3.0 菜单主选项 (15)3.1 权限菜单 (16)3.1.1 键盘/监视器权限 (16)3.1.2键盘/摄像机权限 (17)3.1.3监视器/摄像机权限 (18)3.1.4警点/键盘权限 (18)3.1.5 网络/监视器权限 (18)3.2 切换设置 (19)3.2.1 设置系统程序切换 (19)3.2.2设置系统同步切换 (21)3.2.3设置系统群组切换 (22)3.2.4设置系统定时切换 (23)3.3 键盘设置 (24)3.4监视器设置 (25)3.5摄像机设置 (26)3.6报警设置 (26)3.6.1 设防状态 (27)3.6.2 报警端口设置 (27)3.6.3报警输出设置 (28)3.6.4 自动防范设置 (29)3.6.5 报警记录 (29)3.7 系统设置 (30)3.7.1 语言选择 (30)3.7.2 设置时间和日期 (30)3.7.3高速智能球设置 (31)3.7.4系统网络设置 (31)3.7.5 DVR选择设置 (32)3.7.6系统复位 (32)3.8 信息 (34)申明：产品的发行和销售由原始购买者在许可协议条款下使用；任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；本手册若有任何修改恕不另行通知；因软件版本升级而造成的与本手册不符，以软件为准。

一、高清混合矩阵切换器（HDMI）原理矩阵的接口分为信号输入\输出接口，INPUT 部分为信号输入端，OUTPUT部分为信号输出端。

将信号源（如电脑、DVD机）设备的输出端接入矩阵输入端（INPUT），将矩阵输出端（OUTPUT）接至信号使用设备（如投影机、电视机）的输入接口。

主要按键1、Cancel键（取消键）在任何页面按“Cancel”都会回到待机画面状态。

2、ENTER键（确认键）相当于电脑的回车键，表示进入、确认3、VIDEO键（视频键）视频切换模式按钮4、AUDIO键（音频键）音频切换模式按钮5、AV键（音视频键）音视频同步切换模式按钮6、ALL：所有按钮，输入端口对所有输出端口时使用7、SWITCH切换键按Switch 键进入切换菜单，多次按此键，可以在VIDEO、AUDIO、AV 模式切换。

7.1 AV SWITCH，音视频同时切换。

在这个状态下，用数字键输入输入通道号和输出通道号，然后按OK（Enter）键，实现切换7.2 VIDEO SWITCH，只切换视频，而不切换音频7.3 AUDIO SWITCH，只切换音频，而不切换视频7.4 AV TO ALL，把某路输入音视频同时切换到所有输出7.5 AV N TO N，进行一对一切换，1到1,2到2,3到3，······n到n其它按键（选择了解）POWER：电源指示灯 RUN：矩阵工作指示灯 IR：红外遥控接收头窗口 SAVE：模式保存按钮 MODE：模式调用按钮 ALL：所有按钮，输入端口对所有输出端口时使用 F1：自定义键（默认一一对应） FUN键（功能键）：进入功能菜单，多次按此键可以在对应功能间切换。

操作步骤1、通过HDMI接口，将笔记本（信号源）与一号桌插相连。

注：一号桌插对应HDMI矩阵的一号输入口。

2、在矩阵待机状态下两次按SWITCH切换键，出现以下界面：3、在问号处键入数字1，因为步骤1中选择的是1号桌插。

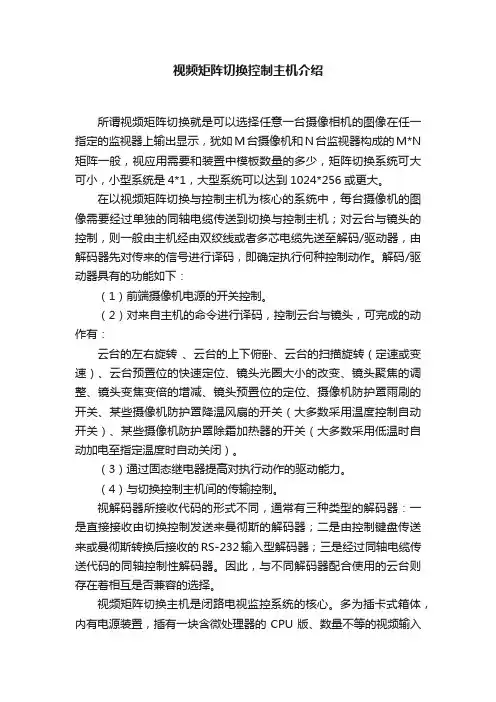

视频矩阵切换控制主机介绍所谓视频矩阵切换就是可以选择任意一台摄像相机的图像在任一指定的监视器上输出显示，犹如M台摄像机和N台监视器构成的M*N 矩阵一般，视应用需要和装置中模板数量的多少，矩阵切换系统可大可小，小型系统是4*1，大型系统可以达到1024*256或更大。

在以视频矩阵切换与控制主机为核心的系统中，每台摄像机的图像需要经过单独的同轴电缆传送到切换与控制主机；对云台与镜头的控制，则一般由主机经由双绞线或者多芯电缆先送至解码/驱动器，由解码器先对传来的信号进行译码，即确定执行何种控制动作。

解码/驱动器具有的功能如下：（1）前端摄像机电源的开关控制。

（2）对来自主机的命令进行译码，控制云台与镜头，可完成的动作有：云台的左右旋转、云台的上下俯卧、云台的扫描旋转（定速或变速）、云台预置位的快速定位、镜头光圈大小的改变、镜头聚焦的调整、镜头变焦变倍的增减、镜头预置位的定位、摄像机防护罩雨刷的开关、某些摄像机防护罩降温风扇的开关（大多数采用温度控制自动开关）、某些摄像机防护罩除霜加热器的开关（大多数采用低温时自动加电至指定温度时自动关闭）。

（3）通过固态继电器提高对执行动作的驱动能力。

（4）与切换控制主机间的传输控制。

视解码器所接收代码的形式不同，通常有三种类型的解码器：一是直接接收由切换控制发送来曼彻斯的解码器；二是由控制键盘传送来或曼彻斯转换后接收的RS-232输入型解码器；三是经过同轴电缆传送代码的同轴控制性解码器。

因此，与不同解码器配合使用的云台则存在着相互是否兼容的选择。

视频矩阵切换主机是闭路电视监控系统的核心。

多为插卡式箱体，内有电源装置，插有一块含微处理器的CPU版、数量不等的视频输入板、视频输出板、报警接口板等，有众多的视频BNC接插座、控制连线插座及操作键盘插座等。

具备的主要功能有：接收各种视频装置的图像输入，并根据操作键盘的控制将它们有序地切换到相应的监视器上供显示或记录，完成视频矩阵切换功能。

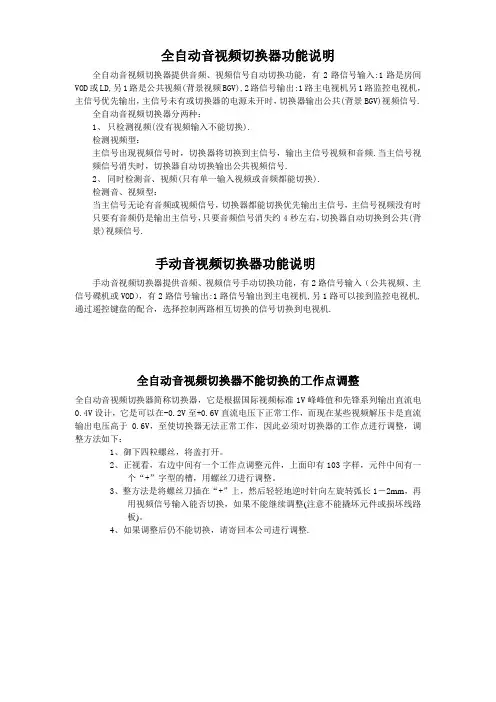

全自动音视频切换器功能说明全自动音视频切换器提供音频、视频信号自动切换功能，有2路信号输入:1路是房间VOD或LD,另1路是公共视频(背景视频BGV),2路信号输出:1路主电视机另1路监控电视机，主信号优先输出，主信号未有或切换器的电源未开时，切换器输出公共(背景BGV)视频信号.全自动音视频切换器分两种：1、只检测视频(没有视频输入不能切换).检测视频型：主信号出现视频信号时，切换器将切换到主信号，输出主信号视频和音频.当主信号视频信号消失时，切换器自动切换输出公共视频信号.2、同时检测音、视频(只有单一输入视频或音频都能切换).检测音、视频型：当主信号无论有音频或视频信号，切换器都能切换优先输出主信号，主信号视频没有时只要有音频仍是输出主信号，只要音频信号消失约4秒左右，切换器自动切换到公共(背景)视频信号.手动音视频切换器功能说明手动音视频切换器提供音频、视频信号手动切换功能，有2路信号输入（公共视频、主信号碟机或VOD），有2路信号输出:1路信号输出到主电视机,另1路可以接到监控电视机,通过遥控键盘的配合，选择控制两路相互切换的信号切换到电视机.全自动音视频切换器不能切换的工作点调整全自动音视频切换器简称切换器，它是根据国际视频标准1V峰峰值和先锋系列输出直流电0.4V设计，它是可以在-0.2V至+0.6V直流电压下正常工作，而现在某些视频解压卡是直流输出电压高于0.6V，至使切换器无法正常工作，因此必须对切换器的工作点进行调整，调整方法如下：1、御下四粒螺丝，将盖打开。

2、正视看，右边中间有一个工作点调整元件，上面印有103字样，元件中间有一个“+”字型的槽，用螺丝刀进行调整。

3、整方法是将螺丝刀插在“+”上，然后轻轻地逆时针向左旋转弧长1－2mm，再用视频信号输入能否切换，如果不能继续调整(注意不能撬坏元件或损坏线路板)。

4、如果调整后仍不能切换，请寄回本公司进行调整.。

Matrix System使用手册注：在使用本系统之前，请详细阅读本说明书，并请保管好该手册感谢您使用本系列产品！《矩阵切换系统使用手册》以VGA，A V混合矩阵作为使用说明，并可作为其它型号矩阵的使用参考。

如果在使用中遇到疑问，请首先阅读说明书。

正文中有设备操作的详细描述。

如果仍有疑问，请联系我们，我们将尽快给您满意的答复。

本手册只作为用户操作指南，不作为维修服务用途。

如有版本变动，将根据实际情况另作书面说明，详细请联系我们查询，请谅解。

为确保设备可靠使用及人员的安全，在安装，使用和维护时，请遵守以下事项：1．系统接地系统必须有完善的接地，否则，不仅造成信号干扰、不稳定或机械损坏，而且还可能因漏电引起人身事故。

2．禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件，否则，生产厂家对由此所带来的危害性结果不负责任。

3．请勿使用两芯插头，确保设备的输入电源为220V 50Hz的交流电。

4．机器内有交流220V高压部件，请勿擅自打开机壳，以免发生触电危险。

5．不要将系统设备置于过冷或过热的地方。

6．设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

7．阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

8．在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：A．取下或重装设备的任何部件B．断开或重接设备的任何电器插头或其它连接9．非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

10．不要将任何化学品或液体洒在设备上或其附近。

目录一产品简介 (1)1.1矩阵系统说明 (1)1.2矩阵系统的分类 (1)1.3 信号输入，远端控制及通讯端口说明 (1)1.4矩阵系统包装说明 (2)二面板示意图 (2)三接口说明 (2)四操作说明 (4)4.1矩阵前面板按键及操作说明 (4)4.2 输入输出切换的按键操作格式 (4)4.3 其它功能操作步骤说明 (5)五串行通讯协议及控制指令代码 (6)5.1RS-232串行通信协议 (6)5.2控制码 (6)5.3指令码解析 (6)5.4指令举例说明 (7)六矩阵系统技术参数 (8)6.1视频矩阵系统技术参数 (8)6.2 VGA矩阵系统技术参数 (9)七常见故障及维护 (10)一产品简介1.1矩阵系统说明本系列产品是一款专业化、高性能的信号切换设备，用于切换视频和VGA信号。

迈拓维矩：视频矩阵切换器如何分场合使用如今的信息时代，各行各业都纷纷应用起视频矩阵，特别是安防行业应用更广泛。

在安防行业中，视频矩阵的作用主要是利用有限的监视设备可以看到更多的画面，同时可以遥控相关的云台和镜头，以便清楚的看到需要监视的情况。

视频矩阵利用随机带的键盘可以把输入的图象任意切换到任意输出端上，同时可以控制云台的上下、左右，镜头的远近、长短以及摄象机的开关。

简单说，视频矩阵通过键盘的操作可以让多路视频图像同时在一台或多台显示器间切换，不用拔插头换来换去。

迈拓维矩是视频矩阵的一个生产制造商，对视频矩阵这类设备生产有着十几年的经验，以质量、服务、价格获得客户的一致赞许。

下面就以迈拓维矩视频矩阵介绍：迈拓维矩视频矩阵根据其接口分为不同的类型，有VGA矩阵，HDMI矩阵，DVI矩阵，AV 矩阵等，此外还有安防专用的监控矩阵。

迈拓维矩视频矩阵也分为不同的规模，在矩阵行业内一般规定有1U，2U、4U等大型的矩阵，“U”是行业内矩阵等设备的高度单位。

但是很多视频矩阵客户对1U，2U等没有概念，无法确定大小，因此，客户一般都提出几进几出矩阵。

按输入输出来计算，针对不同的场合所需要视频矩阵设备是不同的，每个工程要做到视频矩阵设备有输入和输出的备份扩充能力且不能浪费。

下面举例介绍视频矩阵设备需要分场合使用。

在一般的大型会议室中会有很多的设备，有摄像机，投影仪，大屏幕显示器，DVD等设备，需要将这些设备连接起来，实现屏幕播放的功能，此时就使需要用到视频矩阵。

使用的视频矩阵设备要考虑到会议室的设备型号，一般情况下会议室使用的设备多数为VGA接口设备，那么需要用到的视频矩阵也相应的是VGA视频矩阵。

计算所有连接VGA视频矩阵的输入和输出的路数，从而确定VGA视频矩阵的规模，会议室中的VGA视频矩阵设备要做到将信号源设备的任意一路的信号传输至任何一路显示终端上，若VGA视频矩阵带有音频接口，可以做到音频和视频的同步切换，使用方便。

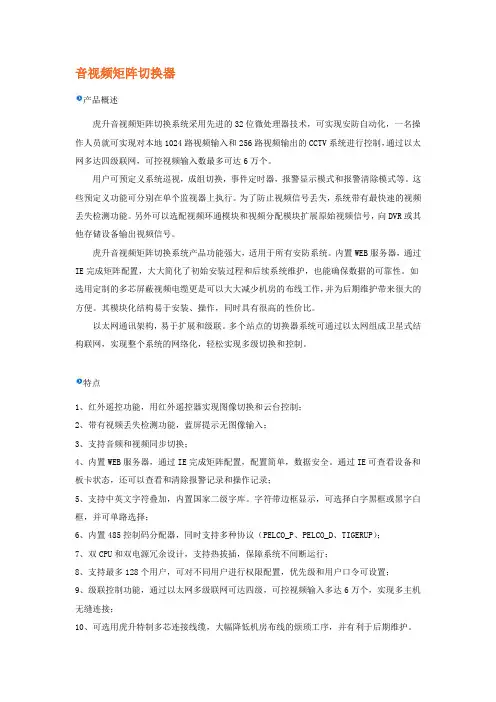

音视频矩阵切换器产品概述虎升音视频矩阵切换系统采用先进的32位微处理器技术，可实现安防自动化，一名操作人员就可实现对本地1024路视频输入和256路视频输出的CCTV系统进行控制，通过以太网多达四级联网，可控视频输入数最多可达6万个。

用户可预定义系统巡视，成组切换，事件定时器，报警显示模式和报警清除模式等。

这些预定义功能可分别在单个监视器上执行。

为了防止视频信号丢失，系统带有最快速的视频丢失检测功能。

另外可以选配视频环通模块和视频分配模块扩展原始视频信号，向DVR或其他存储设备输出视频信号。

虎升音视频矩阵切换系统产品功能强大，适用于所有安防系统。

内置WEB服务器，通过IE完成矩阵配置，大大简化了初始安装过程和后续系统维护，也能确保数据的可靠性。

如选用定制的多芯屏蔽视频电缆更是可以大大减少机房的布线工作，并为后期维护带来很大的方便。

其模块化结构易于安装、操作，同时具有很高的性价比。

以太网通讯架构，易于扩展和级联。

多个站点的切换器系统可通过以太网组成卫星式结构联网，实现整个系统的网络化，轻松实现多级切换和控制。

特点1、红外遥控功能，用红外遥控器实现图像切换和云台控制；2、带有视频丢失检测功能，蓝屏提示无图像输入；3、支持音频和视频同步切换；4、内置WEB服务器，通过IE完成矩阵配置，配置简单，数据安全。

通过IE可查看设备和板卡状态，还可以查看和清除报警记录和操作记录；5、支持中英文字符叠加，内置国家二级字库。

字符带边框显示，可选择白字黑框或黑字白框，并可单路选择；6、内置485控制码分配器，同时支持多种协议（PELCO_P、PELCO_D、TIGERUP）；7、双CPU和双电源冗余设计，支持热拔插，保障系统不间断运行；8、支持最多128个用户，可对不同用户进行权限配置，优先级和用户口令可设置；9、级联控制功能，通过以太网多级联网可达四级，可控视频输入多达6万个，实现多主机无缝连接；10、可选用虎升特制多芯连接线缆，大幅降低机房布线的烦琐工序，并有利于后期维护。

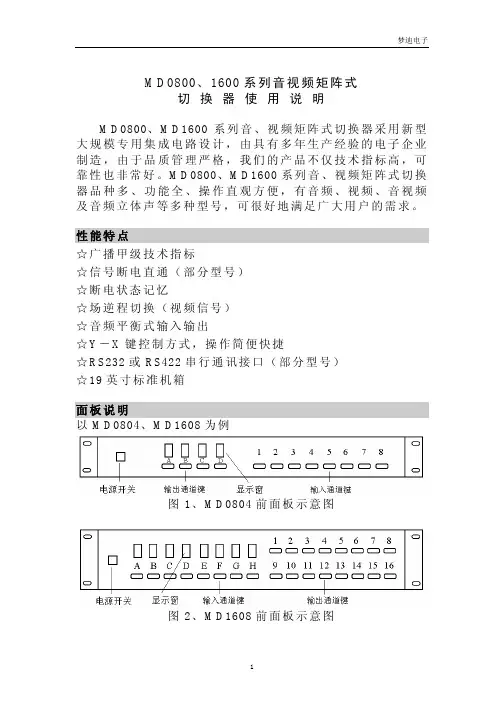

MD0800、1600系列音视频矩阵式切换器使用说明MD0800、MD1600系列音、视频矩阵式切换器采用新型大规模专用集成电路设计，由具有多年生产经验的电子企业制造，由于品质管理严格，我们的产品不仅技术指标高，可靠性也非常好。

MD0800、MD1600系列音、视频矩阵式切换器品种多、功能全、操作直观方便，有音频、视频、音视频及音频立体声等多种型号，可很好地满足广大用户的需求。

性能特点☆广播甲级技术指标☆信号断电直通（部分型号）☆断电状态记忆☆场逆程切换（视频信号）☆音频平衡式输入输出☆Y－X键控制方式，操作简便快捷☆RS232或RS422串行通讯接口（部分型号）☆19英寸标准机箱面板说明以MD0804、MD1608为例图1、MD0804前面板示意图图2、MD1608前面板示意图图3、MD804后面板示意图图4、MD1608后面板示意图使用说明确认连接无误后打开电源，切换器进入工作状态并自动装载上次操作的设置。

所有MD0800系列和MD1608切换器的操作方法都一样，采用Y－X键控制方式，操作简单方便，“Y”键是指输出通道键，用A、B、C、D…表示，“X”是指输入通道键，用1、2、3、4…表示。

需要切换某一路信号时，先按输出通道键（A、B…），这时相应通道的显示窗闪烁，指示当前正在设置的通道，再按输入通道键（1、2…），切换即完成，显示窗的数值相应改变。

如果参考信号输入端有信号输入，切换在参考信号的场逆程期间进行，如无参考信号，切换则在按输入通道键后立即进行。

例如，需要将8通道的输入信号切换到B通道输出，只需先按“B”键，再按“8”键即可。

如果又想将6通道的输入信号切换到B通道输出，再按“6”键即可。

设置时，显示窗闪烁的时间为15秒。

音频接口说明MD0800、1600系列切换器的音频输入输出接口全部为平衡式，物理上采用凤凰端子或卡侬插座，接口定义如图5所示。

图5、音频端子接口定义在非平衡应用场合只需接“+”端和GND端，“－”端空置不用。

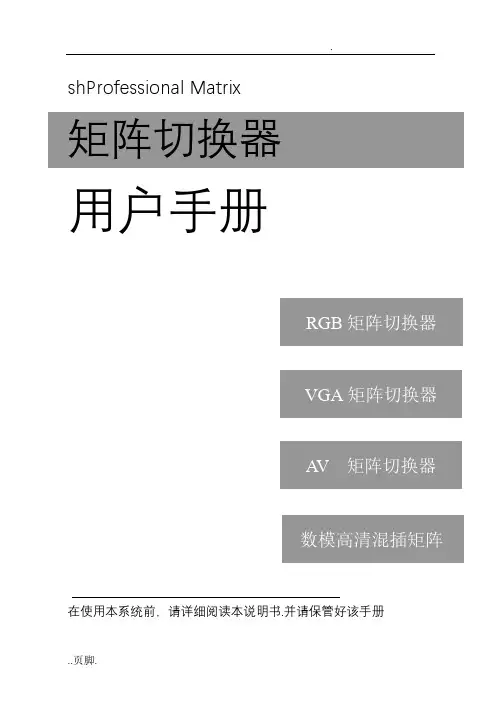

shProfessional Matrix矩阵切换器用户手册在使用本系统前，请详细阅读本说明书.并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用VB 编程控制矩阵 (61)2、用VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。

确保设备的输入电源为AC 100～240V/50Hz。

2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。

3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。

4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。

严禁将化学物品洒在本产品上。

5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。

6．严禁擅自打开机箱外壳，机器内有交流220V 高压，以免发生触电危险。

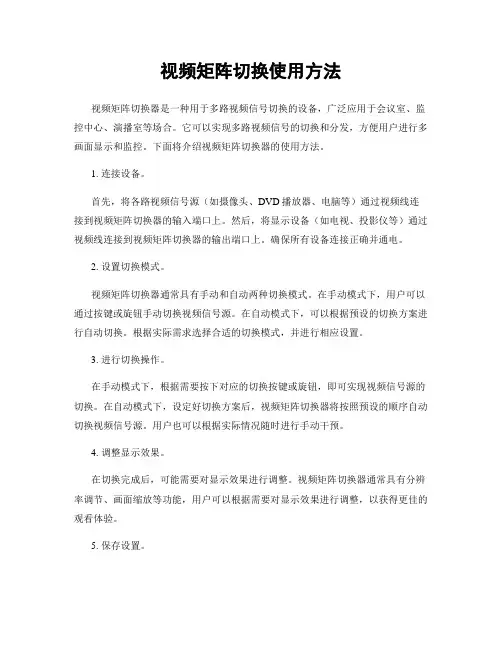

视频矩阵切换使用方法视频矩阵切换器是一种用于多路视频信号切换的设备，广泛应用于会议室、监控中心、演播室等场合。

它可以实现多路视频信号的切换和分发，方便用户进行多画面显示和监控。

下面将介绍视频矩阵切换器的使用方法。

1. 连接设备。

首先，将各路视频信号源（如摄像头、DVD播放器、电脑等）通过视频线连接到视频矩阵切换器的输入端口上。

然后，将显示设备（如电视、投影仪等）通过视频线连接到视频矩阵切换器的输出端口上。

确保所有设备连接正确并通电。

2. 设置切换模式。

视频矩阵切换器通常具有手动和自动两种切换模式。

在手动模式下，用户可以通过按键或旋钮手动切换视频信号源。

在自动模式下，可以根据预设的切换方案进行自动切换。

根据实际需求选择合适的切换模式，并进行相应设置。

3. 进行切换操作。

在手动模式下，根据需要按下对应的切换按键或旋钮，即可实现视频信号源的切换。

在自动模式下，设定好切换方案后，视频矩阵切换器将按照预设的顺序自动切换视频信号源。

用户也可以根据实际情况随时进行手动干预。

4. 调整显示效果。

在切换完成后，可能需要对显示效果进行调整。

视频矩阵切换器通常具有分辨率调节、画面缩放等功能，用户可以根据需要对显示效果进行调整，以获得更佳的观看体验。

5. 保存设置。

如果用户对切换方案进行了自定义设置，建议在使用完成后保存设置，以便下次直接调用，节省操作时间。

6. 注意事项。

在使用视频矩阵切换器时，需注意以下事项：确保视频信号源和显示设备的连接正确可靠，避免接触不良或松动导致的信号中断。

注意视频信号源的分辨率和显示设备的分辨率匹配，避免因分辨率不匹配导致的显示问题。

定期对设备进行检查和维护，保持设备的良好状态，延长设备的使用寿命。

总结。

视频矩阵切换器是一种功能强大的视频切换设备，能够实现多路视频信号的切换和分发，为用户提供了便利和灵活性。

在使用视频矩阵切换器时，用户应根据实际需求选择合适的切换模式，进行正确的连接和设置，注意调整显示效果，并注意设备的维护和保养，以确保设备的正常运行和稳定性。

User’s manual专业矩阵切换器使用手册Professional Matrix SeriesRev.1.2注意：●《专业矩阵切换器用户手册》以其中一个矩阵型号为例作为使用说明，并可作为其它型号的矩阵用户手册。

●本手册只作为用户操作指示，不作为维修服务用途。

●本手册是矩阵切换器的通用手册，实际使用可能会与本手册的内容有出入，这种情况将不属错漏，将根据实际情况另作书面说明。

安全操作指南为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：1．系统接地。

系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。

2．禁止改变原设计。

禁止对本产品的机械和电器设计更改或增添任何部件。

否则。

本公司对由此所带来的后果不负责任。

3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。

4．机器内有220V高压部件，请勿打开机壳，以免触电。

5．不要将机器置于过冷或过热的地方。

6．设备电源在工作时会发热，因此要确保工作环境的良好通风。

以免温度过高而损坏机器。

7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。

8．在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：a.取下或重装设备的任何部件。

b.断开或重接设备的任何电器插头或其它连接。

9．非专业人士未经许可，请不要拆开机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

10.不要将任何化学品或液体洒在设备上或其附近。

目录一、产品简介 (5)1、关于DVI、RGB、VGA、AV、系列矩阵切换器 (5)2、矩阵的型号、规格 (8)3、信号输入，输出端口说明 (9)4、远端控制及通讯接口说明 (9)二、矩阵面板示意图及矩阵系统的安装 (9)1、矩阵前后面板示意图 (9)2、设备接线：a. RGBHV连接线 b. 音频连接线 (14)3、VGA/RGB长线驱动器的连接 (15)4、矩阵与控制电脑的连接 (15)三、前面板功能键 (16)1、切换指令 (16)2、UP、Down状态查询指令 (16)3、SAVE存储指令 (16)4、RECALL调用指令 (16)5、CANCEL键 (16)四、《MATRIX 2.01》矩阵控制软件 (17)五、R S232通讯协议 (21)六、产品技术参数 (23)一.产品简介1.1关于DVI系列矩阵切换器DVI矩阵切换器，是一款高性能的电脑信号专业切换设备，用于多个DVI电脑信号输入输出交叉切换，提供独立的DVI输入、输出端子，每路DVI分量信号单独传输、单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

Professional Matrix Switch用户手册HDMI系列高清矩阵DVI系列高清矩阵HVD系列高清混插矩阵在使用本系统前，请详细阅读本说明书!安全操作指南为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：系统接地系统必须有完善的接地。

否则，不仅造成信号干扰、不稳定或机械损坏，而且还可能因漏电引起人身事故。

HDMI、DVI、HVD切换矩阵的最终接地点应连接至真地，其接地电阻应小于1Ω。

禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。

否则，生产厂家对由此所带来的危害性结果不负责任。

请勿使用二芯插头，确保设备的输入电源为110V60Hz的交流电。

机器内有交流高压部件，请勿擅自打开机壳，以免发生触电危险。

不要将系统设备置于过冷或过热的地方。

设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下：A．取下或重装设备的任何部件。

B．断开或重接设备的任何电器插头或其它连接。

非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

不要将任何化学品或液体洒在设备上或其附近。

目录一、HDMI/DVI/HVD高清矩阵系统说明 (3)1.1关于矩阵切换器 (3)1.2矩阵系统的分类 (3)二、矩阵系统包装说明 (4)三、矩阵主机安装 (4)四、前后面板示意图 (4)HDMI0808后接口图 (5)HDMI1616后接口图 (5)DVI0808后接口图 (5)DVI1616后接口图 (5)五、矩阵与外围设备的连接 (6)5.1输入、输出接口说明 (6)5.2RS-232通讯端口及连接方法 (6)5.2.1矩阵与网络接口的连接 (6)5.2.2矩阵与控制电脑的连接 (6)5.3高清矩阵切换器的连接方法 (7)5.4插卡式高清矩阵结构说明 (7)六、控制面板使用说明 (8)6.1前面板按键功能说明 (8)6.2操作示例 (9)七、遥控器使用说明 (10)8.1.软件安装说明： (10)8.4软件功能说明 (11)8.5主操作界面功能说明: (11)8.6更多巡航设置： (12)九、通讯协议与控制指令代码 (12)9.1RS232通讯协议 (12)十、矩阵系统技术参数 (14)10.1技术参数： (14)10.2产品系列规格重量 (15)十一、常见故障及维护 (16)本手册说明 (16)一、HDMI/DVI/HVD高清矩阵系统说明1.1关于矩阵切换器HDMI/DVI高清系列矩阵切换器,是一款高性能的专业矩阵切换设备,可用于切换高清音视频信号。

hdmi矩阵切换器使用方法_hdmi矩阵切换器操作方法安全知识1.请使用带保护地的单相三线制电源，并确保整个系统使用同一保护地。

不能使用无保护地的电源，电源线的接地脚不能破坏。

无完善的接地，容易造成信号干扰，不稳定，还可能因漏电引起人身事故。

2.需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括关断外部电源插座，拔掉电源3.非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免损坏内部精密部件，或发生意外事故或加重设备的损坏程度4.从设备上插.拔信号线时，设备需要断电，以免击穿电路。

带电插拔造成的损坏不在保修范围5.注意防潮防尘，环境温度不要过高或过低6.不要将过重物品压在机器上，以免损坏7.遇到问题，请先详细参阅本说明，如不能解决，请联系我们目录一．前言 (3)二．注意事项 (3)三．产品介绍 (3)3.1包装清单 (3)3.2主要功能 (4)3.3参数表 (5)3.4输入与输出接口 (6)3.5安装说明 (7)四．操作指南 (8)4.1 HDMI 1.3 4×4矩阵 (8)4.2 前面板控制方式 (8)4.3 红外遥控器控制方式 (9)4.4 4×4红外矩阵控制HDMI输入设备 (9)五 PC控制用户指南 (10)安装 (10)步骤 (10)如何控制矩阵 (10)1.General页 (10)2.Matrix control页 (12)前言：感谢您购买迈拓维矩HDMI 4进4出带延长功能高清视频矩阵，在使用本产品前，请仔细阅读此用户手册。

按照手册内的内容安装并使用本产品，已保证您的安全和避免产品损坏，谢谢！由于产品升级，此用户手册可能不定期进行更新，此手册用途仅为操作指导，我们对于手册的内容与建议不做担保。

注意事项：不宜在过热、过冷、多尘、潮湿环境下使用本产品。

请避免过硬物体划伤产品表面请避免产品从高处跌落，以免损坏产品硬件本产品不具备防水功能，请避免液体渗入产品内部请不要人为拆散、组装或者更改本产品硬件、软件。

迈拓维矩：矩阵切换器在音视频工程中安装与调试
音视频工程分别有大型工程和小型工程，大型工程有数百台套设备，小型工程有几十台套设备，其中设备包含计算机、投影机、大型显示设备、摄像机、等设备，如需要把如此这些硬件设备进行集中管控，使用迈拓维矩矩阵切换器即可解决所有问题。

迈拓维矩矩阵切换器作为音视频工程中的核心部件，矩阵系统从安装到系统调试都务必围绕矩阵切换器来进行。

矩阵切换器按信号性质来进行分类，如下：
1、模拟设备：AV矩阵切换器
2、数字设备：DVI矩阵切换器
3、数字/模拟混合设备：VGA矩阵切换器
在矩阵切换器的使用过程中需要注意几点，如下：
1、安装数字设备和模拟设备时，两者应该保持安装距离，保证数字设备对模拟的音频部分和视频部分不产生干扰影响。

2、信号地与屏蔽地不能在一块，VGA线缆有内外两层屏蔽，RGB信号线的模拟信号地指的是内屏蔽，应与相对应信号地相连，外屏蔽指的是连接到外壳地。

3、VGA矩阵切换器在共同地方接入不同的输入输出设备，能够有效避免设备之间的电位差，能让VGA矩阵切换器更好的正常运作。

4、矩阵切换器是信号高保真的转发切换设备，在音视频工程中，使用VGA矩阵切换器可有效避免信号衰减、放大等情况，避免在工程施工时，出现临时需要增加设备情况，降低了系统性能，提高了投入成本，给用户和施工方加大了整体的投入。

迈拓维矩MT-VIKI是广州市迈拓维矩电子有限公司的品牌，（简称迈拓）品牌定位中高端。

公司拥有一支精英化、专业化、年轻化的团队，坚持原创设计的同时，注重品牌形象、产品品质、技术服务。

迈拓维矩规模化高端矩阵切换器制造商，品质卓越。

迈拓维矩专业提供lcdkvm切换器
等一系列产品。

中唐电子科技矩阵安装操作简明手册.dpwall./8 9目录安全操作指南 (3)一、产品简介 (4)二、面版及接口说明 (6)三、操作说明 (8)四、注意事项及常见故障 (10)五、技术参数 (11)六、串口协议附件 (13)七、装箱清单 (19)八、产品信息及维修记录 (20)安全操作指南为确保设备正常使用及人员的安全，在安装，使用和维护时，请仔细阅读并遵守以下事项：1．系统接地系统必须有良好的接地。

否则，不仅对信号造成干扰、对机器也可能造成损坏，而且还可能因漏电引起意外事故。

A V切换矩阵的最终接地点应连接至真地，其接地电阻应小于1。

2．禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。

否则生产厂家对由此所带来的危害性结果不负责任。

3．请勿使用两芯插头，确保设备的输入电源为220V 50Hz的交流电。

4．机器内有交流220V高压部件，请勿擅自打开机壳，以免发生触电危险。

5．不要将系统设备置于过冷或、过热或过于潮湿的地方。

6．设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

7．阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

8．在下列操作之前一定要将设备的电源线从交流供电电源拔下：A．取下或重装设备的任何部件B．断开或重接设备的任何电器插头或其它连接9．非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

10．不要将任何化学品或液体洒在设备上或其附近。

一．产品简介1.1矩阵切换器该系列矩阵切换器, 是一款高性能的专业矩阵切换设备, 根据所购型号不同可用于切换音频，视频和VGA信号。

VGA信号分为DB15和RGB HV(BNC)两种。

该系列矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心、各种监控中心等场合。

该系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计和调试，以确保切换器的优良品质。

视频矩阵切换使用方法
视频矩阵切换器是一种用于多路视频信号切换的设备，广泛应用于会议室、监控中心、演播室等场合。

本文将介绍视频矩阵切换器的使用方法，帮助用户更好地使用这一设备。

首先，接通电源并连接设备。

在使用视频矩阵切换器之前，首先需要将其接通电源，并根据实际需求连接各路视频信号源和显示设备。

通常，视频矩阵切换器会配备多个视频输入接口和多个视频输出接口，用户可以根据需要选择连接相应的设备。

其次，进行信号源设置。

在连接好各路视频信号源后，需要进行信号源设置，以确保视频矩阵切换器能够正确识别各路信号源。

用户可以通过设备上的操作界面或遥控器进行信号源设置，根据设备的具体操作指南进行设置。

接着，进行切换操作。

当信号源设置完成后，即可进行视频切换操作。

用户可以通过设备上的按钮或遥控器进行切换操作，选择需要显示的视频信号源。

在切换过程中，用户可以根据需要进行单路切换或多路切换，以满足不同场合的需求。

此外，还可以进行画面调整。

视频矩阵切换器通常还具备画面调整功能，用户可以根据需要对画面进行放大、缩小、移动等操作，以获得更好的观看效果。

最后，注意设备的保养和维护。

在日常使用过程中，用户需要定期对视频矩阵切换器进行清洁和维护，确保设备的正常运行。

同时，在设备出现故障时，应及时联系厂家或专业维修人员进行维修，切勿私自拆卸或修理，以免造成更大的损失。

总之，视频矩阵切换器是一种非常实用的视频设备，能够帮助用户实现多路视频信号的切换和显示。

通过本文介绍的使用方法，相信用户能够更好地掌握视频矩阵切换器的操作技巧，为工作和生活带来更多的便利和乐趣。

视频矩阵切换使用方法
视频矩阵切换器是一种用于在多个视频源之间进行切换的设备，它可以将多个输入视频信号切换并输出到一个或多个显示屏上。

下面是视频矩阵切换器的使用方法：
1. 首先，将所有的视频源连接到视频矩阵切换器的输入端口上。

这些视频源可以是电视机、DVD播放器、摄像头等。

2. 确保视频矩阵切换器已连接到显示屏或投影仪上的输出端口。

这样，切换后的视频信号就可以显示在屏幕上。

3. 打开视频矩阵切换器的电源，并使用其遥控器或面板上的按键进行操作。

4. 在切换器的面板或遥控器上，找到选择输入源的按钮或菜单。

不同的切换器可能有不同的标记或图标，用于表示每个输入源。

5. 按下按钮或选择菜单中对应的输入源，以切换到目标视频源。

这样，切换器会将选定的输入信号发送到输出端口，显示在屏幕上。

6. 如果需要切换到另一个视频源，重复第5步。

根据切换器的功能，你可以在多个输出屏幕上同时显示不同的视频源。

7. 一些视频矩阵切换器还配备了其他功能，如分割屏、画中画等。

你可以根据需要使用其他功能进行视频处理。

8. 当你不再需要切换视频源时，可以关闭视频矩阵切换器的电源。

需要注意的是，不同品牌和型号的视频矩阵切换器使用方法可能略有不同。

因此，在使用视频矩阵切换器之前，请参阅其说明书或使用指南，以了解具体的操作步骤和功能。
