CATIA V5 基础培训练习A
练习创建草图
1. 参照左图所示形状，在ZX 平面创建草图。
练习约束草图
1. 参照左图所示形状，在ZX 平面创建
草图。
2. 要求使用轮廓工具，一次性完成形状。
3. 参照左图，创建尺寸/几何约束。
练习确认基准特征
1. 创建左图所示形状需要哪种基准特征？
练习创建零件
1. 使用基准特征创建左图所示零件。
1. 创建左图所示零件。
练习创建零件
1. 创建左图所示零件。
1. 创建左图所示零件。
2. 必须使用整列特征。
练习创建零件
1. 创建左图所示零件。
2. 必须使用肋特征。
练习创建螺栓
1. 创建左图所示螺栓。
2. 必须使用螺纹特征。
5 修饰特征
练习创建零件
1. 创建左图所示零件。
2. 必须使用肋特征。
catia线练习题一、练习题需求描述根据所提供的图纸，在Catia软件中绘制出相应的线条，确保线条的长度、位置和方向与图纸完全一致。
要求使用Catia软件的绘图工具进行练习，保证绘制的线条准确无误。
二、练习题内容1. 题目一：绘制直线在Catia软件中按照给定的图纸要求，绘制一条长度为50mm的直线。
确保该直线与图纸上给定的直线完全一致。
2. 题目二：绘制多段折线在Catia软件中按照给定的图纸要求，绘制一条多段折线，包括三个线段。
第一个线段长度为30mm，方向为竖直向上；第二个线段长度为20mm，方向为水平向右；第三个线段长度为40mm，方向为竖直向下。
确保该折线与图纸上给定的折线完全一致。
3. 题目三：绘制圆弧在Catia软件中按照给定的图纸要求，绘制一个圆弧，其半径为20mm，并与图纸上给定的圆弧一致。
4. 题目四：绘制椭圆在Catia软件中按照给定的图纸要求，绘制一个椭圆。
该椭圆的长轴长度为80mm，短轴长度为40mm，并与图纸上给定的椭圆完全一致。
5. 题目五：绘制样条曲线在Catia软件中按照给定的图纸要求，使用样条曲线工具绘制一条曲线，确保该曲线与图纸上给定的曲线完全一致。
三、练习题答案1. 题目一答案：使用Catia软件的直线工具，在工作平面上绘制一条长度为50mm的直线。
2. 题目二答案：使用Catia软件的折线工具，在工作平面上绘制一条多段折线。
第一个线段长度为30mm，方向为竖直向上；第二个线段长度为20mm，方向为水平向右；第三个线段长度为40mm，方向为竖直向下。
3. 题目三答案：使用Catia软件的圆弧工具，在工作平面上绘制一个半径为20mm的圆弧。
4. 题目四答案：使用Catia软件的椭圆工具，在工作平面上绘制一个长轴长度为80mm，短轴长度为40mm的椭圆。
5. 题目五答案：使用Catia软件的样条曲线工具，在工作平面上绘制一条曲线，确保该曲线与给定的样条曲线完全一致。
CATIA练习题二、建模三、装配1、定位器安装在仪器的机箱内壁上。
工作时，定位轴1的一端插入被固定零件的定位孔中。
当该零件需要变换位置时，拉动把手7，将定位轴从该零件的定位孔中拉出。
松开把手7后，当定位轴对准该零件的下一个定位孔时，压簧4使定位轴恢复原位。
2、标准件螺钉GB/T 73-1985需要建模，无图。
3、弹簧不需要建模，也不需要装配。
1、两种标准件螺母M8和螺柱M8x30也要建模。
2、填料按压实后的形态建模，尺寸自行设计。
旋塞是管路中的一种开关，特点是开关动作比较迅速。
它的法兰用螺栓与外管道连接，用扳手将塞子转动90度，就可全部开启管路或者封闭管路。
在塞子和壳体之间需填满石棉盘根，再装上压盖，然后拧紧双头螺柱上的螺母，是压盖压紧填料，就可防止泄漏。
1、螺栓GB/T5780-200M5x20也要建模；垫片按内径Φ20，外径Φ36，厚度2建模。
2、填料3按压实后的形态建模，尺寸自行设计。
旋塞（另一种）3、螺栓GB/T5782-200M10x25也要建模，垫片2按给的尺寸建模。
4、填料3按压实后的形态建模，尺寸自行设计。
低速滑轮1、标准件螺钉也需要建模。
顶碗简易管钳1、标准件销4X45GB/T119-2000需要自行建模。
6 滑块 1 455 圆柱销4X451 35 GB/T119-2004 手柄杆1 Q235A3 套圈 1 Q235A 2 螺杆 1 55 1 钳座 1 HT200扣式悬置接头6 螺杆45 15 垫片3Q235 1 GB/T4 开口销Q235 1GB/T913 销45 1 2 壳体45 11 叉形杆45 1导轮注： 1、图中的滑轮组件做了结构简化 2、建模时，零件 6、8、9根据给定的公称尺寸自行建模。
9 螺母M164 Q235GB/T61708螺栓M16X804 Q235GB/T57837 油杯 1 组件GB 11556螺栓M6X122 Q235GB/T57835 心轴 1 454 滑轮 1 ZCuSn5PbZn5 3 板条 1 Q2752 轮架 1 HT200CATIA/Inventor练习题小轮组注：1、图中的滑轮组件做了结构简化2、建模时，零件6、8、9根据给定的公称尺寸自行建模。
catia草图阵列练习题在Catia软件中，草图阵列是一种常用的功能，可帮助我们快速创建和复制一系列几何形体。
本文将介绍几个Catia草图阵列的练习题，帮助您熟悉和掌握这一功能。
1. 简单线性阵列首先，我们从简单的线性阵列开始练习。
请按照以下步骤进行操作：1) 打开Catia软件并创建一个新零件。
2) 在零件环境中选择"草图"工作区，然后在X-Y平面上创建一个矩形。
3) 使用Catia的绘制工具，通过这个矩形绘制一个简单的图形，如一个小房子或一个花朵。
4) 选择草图上的图形，并通过点击"阵列"命令或使用快捷键CTRL+SHIFT+A来打开阵列对话框。
5) 在阵数组件对话框中，选择"线性阵列"选项。
设置所需的参数，如间距和数量，然后点击确定。
6) 查看结果，您将看到所创建的图形进行了线性阵列。
2. 极坐标阵列除了线性阵列，在Catia中还可以创建极坐标阵列。
请按照以下步骤进行操作：1) 选择之前创建的矩形草图，并在其上再次绘制一个简单的图形。
2) 打开阵列对话框，选择"极坐标阵列"选项。
3) 设置所需的参数，如角度范围和数量，然后点击确定。
4) 检查结果，您将会看到图形以极坐标方式进行了阵列。
3. 非均匀阵列在Catia中，我们还可以创建非均匀阵列，即阵列中的每个组件具有不同的属性。
请按照以下步骤进行操作：1) 创建一个新的草图，并在其中绘制一个简单的图形。
2) 打开阵列对话框，选择"非均匀阵列"选项。
3) 设置所需的参数，如间距和数量，并勾选"启用枚举表"选项。
4) 点击"确定"后，将弹出枚举表对话框。
在此表中，您可以为每个组件设置不同的属性。
例如，可以调整颜色、大小或旋转角度。
5) 确认设置后，查看结果。
您将会看到图形以非均匀方式进行了阵列，并具有不同的属性。
CATIA基础班测试题一．选择题1、的操作命令为（B）A．平移 B.偏移 C.扫掠 D.拉伸2、用于设计加强筋的操作命令是（D）A． B. C. D.3、的操作命令为（A）A．延伸 B.平移 C.拉伸 D.平行曲线4、打开catia后，有几种方式可以进入绘图工作区。
（C）A. 1种B. 2种C. 3种D. 4种5、以下哪个命令可以表示偏移截面分割。
（ C ）A． B. C. D.6、下列哪个符号表示“遇到干涉停止”（ B ）A B C D7、旋转运动副需定义的几何元素应是（ A ）A 2直线和2平面B 2直线C 1点和1曲线D 1点和1曲面8、创建DMU的三个基本要素是（ABC ）(多选)A 创建机构及运动副B 创建固定件C 定义驱动命令D 创建模拟二．判断题1、的操作命令为将选中元素组合在一起。
（×）2、分割命令和修建命令的本质是一样的。
（√）3、设计直线的方法只有2种。
（×）4、一个机构可运行时，机构的自由度为0. （√）5、滑动运动副，相同的零件线与平面垂直。
（×）6、运动机构模拟可以通过激活距离传感器分析最小间隙。
（√）7、实体设计只能以草图为基础，建立基本的特征，以修饰特征方式创建形体。
（×）8、实体设计主要使用“加法减法”思路完成形体的建模。

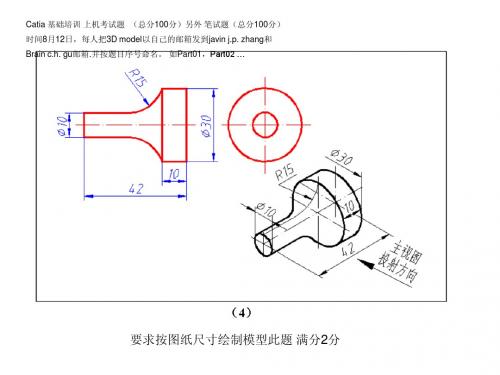

（√）三、操作题1、创建图1所示形体的三维模型,并制作出相应二维图。
图12、将文件夹“需装配零件”中的Part文件（图2）装配到一起。
目录树要与图3一致。
装配效果与文件“PC Speaker Assembly.3dxml”一致。
图2图3。
CATIA试卷（笔试部分）90min填空题1.草图设计中，不同的颜色代表了不同的含义。
其中黄色表示不可修改的约束，绿色表示完全约束,紫色表示过约束。
2.草图中常见的几何约束有水平，竖直,垂直，同心,固定，相合，平行.（任意写出五种，中英皆可)3.草图中线型为虚线的几何元素叫做构造元素,他与实线线条的区别是不在三维中显示，不参与设计。
4.基于草图的实体建模特征有拉伸，旋转，扫掠,多截面实体混成。
（任意写出三种,中英皆可）5.常见的布尔运算功能有组合,加和,去除。
6.实体设计中有3种不同用途的阵列,他们分别是矩形阵列，环形阵列,自定义阵列。
7.两张曲面之间的连续性主要有3类，包括点连续，相切连续，曲率连续。
8.空间辅助平面的做法有三点确定平面,一点一直线确定平面，两条直线确定平面，三点确定平面，偏置确定平面，方程确定平面，通过曲线确定平面.（任意写出五种，中英皆可）9.Surfaces工具条中,常见的曲面有拉伸面，旋转面,扫掠面，填充面,桥接面，偏置面（任意写出五种,中英皆可）10.Sweep命令中规则轮廓线的类型有直线，圆，圆锥曲线.他们又演化为不同变化，应用于不同场合.请分别列举其中一项应用:（直线)Two limits，(圆）three guides,（圆锥曲线）two guide curves。
11.装配设计中零件之间常见的约束有相合，面贴面，偏置。
（任意写出三种，中英皆可）12.工程图模块中有几类视图,分别是主视图,投影视图，辅助视图，细节视图，截面视图。
(任意写出三种,中英皆可）选择题1.在CATIA系统中按下鼠标中键并移动鼠标是实现模型的哪项操作: ( b ）A. 旋转B. 平移 C。
缩放 D. 选中对象2.以下哪项操作是通过罗盘无法实现的：（ d )A。
绕系统坐标系Z轴旋转模型 B. 沿X轴方向精确移动模型C. 在零件装配中移动零部件 D。
修改特征的颜色属性3.快捷键F3是实现以下哪项操作：（ a ）A。
catia入门练习题
CATIA（Computer-Aided Three-Dimensional Interactive Application）是一种强大的三维建模软件，广泛应用于工业设计、航空航天、汽车
工程等领域。
本文将为您介绍一些CATIA的入门练习题，帮助您快速
上手使用CATIA软件。
一、建模练习
1. 在CATIA软件中创建一个新的零件文件，并命名为“零件1”。
2. 根据以下尺寸参数，绘制一个长方体：
长：100mm
宽：50mm
高：30mm
二、装配练习
1. 在CATIA软件中创建一个新的装配文件，并命名为“装配1”。
2. 导入并装配两个零件：
零件1（长方体）
零件2（一个球体，直径为40mm）
三、草图练习
1. 在零件1中创建一个新的草图，并命名为“草图1”。
2. 根据以下尺寸参数，绘制一个圆形：
直径：20mm
四、特征练习
1. 在草图1中创建一个齿轮特征。
2. 齿轮的参数如下：
模数：2
齿数：20
压力角：20度
五、装配约束练习
1. 在装配1中添加装配约束，使齿轮与零件2的表面接触。
2. 确保齿轮可以与零件2自由旋转，并检查装配的正确性。
六、渲染练习
1. 在CATIA软件中添加渲染效果，使模型更加真实。
2. 调整光照、颜色和材质等参数，提高渲染效果。
以上就是CATIA入门练习题的内容。
通过完成这些练习，您将熟悉CATIA软件的基本操作和建模过程。
希望这些练习对您的学习和日后的工作有所帮助。
祝您在CATIA的学习中取得好成果！。
