室内消火栓系统安装技术交底

消火栓安装技术交底一、施工准备1、土建已具备安装条件，砼预留洞及轻质隔板墙上开洞均已完成。

2、消火栓设备、消火栓箱及安装辅材均已到货，并验收通过。

3、安装使用的工具、器具等均已准备好。

二、施工技术要求1、消火栓栓口距地1.1m，安装时，结合消火栓箱尺寸，消火栓箱与灭火器箱联体时，箱底边距地0.16m；单体消火栓箱，箱底边距地0.96m，具体做法参见99S202 （见附页）。

2、暗装于轻质隔板墙上的消火栓箱用M8*100的自攻螺丝固定；暗装于砼墙上的消火栓箱用M6*800的膨胀螺栓固定。

箱体稳固后，再用M5水泥砂浆填充抹平。

3、消防水枪安装应符合下列要求：①、安设的消防水枪其型号、性能等参数应与设计图相符。

②、安设好的水枪，枪上各种配件应齐全。

4、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

5、其他要求：①、栓口应朝外，并不应安装在门轴侧。

②、阀门中心与箱侧面140MM，允许偏差±5MM。

③、阀门中心与箱后内表面100MM，允许偏差±5MM。

④、消火栓箱体垂直度，允许偏差3MM。

三、成品保护及文明施工1、施工时不得破坏轻质隔板墙、地板砖等已完工程。

2、安装时要轻拿轻放，以防破坏玻璃。

3、做到活完场清，对安装残留的废料及时清理干净。

四、安全注意事项1、进入施工现场要带安全帽。

2、使用电动工具时，应先检查是否有良好的接地线，不允许带电移动电动工具。

3、需焊接时需由专业焊工施工，并熟知相关电焊的安全规程。

交底人：审批人：接受人：年月日。

5要安排合理地施工顺序,避免工程交叉作业干扰,影响施工.
三、.干管安装：
1喷洒管道一般要求使用镀锌管件<干管直径在100mm以上,无镀锌管件时采用焊接法兰连接,试完压后做姨标记拆下来加工镀锌）.需要镀锌加工地管道应选用碳素钢管或无缝钢管,在镀锌加工前不允许刷油和污染管道.需要拆装镀锌地管道应先安排施工.
安全交底
会签人员：
接交人：交底人：技术负责人：
技术交底记录
编号：004
工程名称
交底名称
交底部位
XX层/区
交底日期
年月日
一、水泵结合器安装：规格应根据设计选定,有三种类型墙壁型、地上型、地下型.其安装位置应有明显标志,阀门位置应便于操作,结合器附近不得有障碍物.安全阀应按系统工作压力定压,防止消防车加压过高破坏室内管网及部件,结合器应装有泄水阀.
2喷洒干管用法兰连接每根配管长度不宜超过6m,直管段可把几根连接一起,使用倒链安装,但不宜过长.也可调直后,编号依次顺序吊装,吊装时,应先吊起管道一端,待稳定后再吊起另一端.
3管道连接紧固法兰时,检查法兰端面是否干净,采用3～5mm地橡胶垫片.法兰螺栓地规格应符合规定.紧固螺栓应先紧最不利点,然后依次对称紧固.法兰接口应安装在易拆装地位置.
出厂合格证二、主要机具：.
,1套丝机,砂轮锯台钻,电锤,电动试压泵等机械,,手砂轮,手电钻电焊机.套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具2三、作业条件：.
,主体结构已验收现场已清理干净1.管道安装所需要地基准线应测定并标明2,如吊顶标高、地面标高、内隔墙位置线等.达到安装条件,3设备基础经检验符合设计要求. 4安装管道所需要地操作架应由专业人员搭设完毕.
安全交底

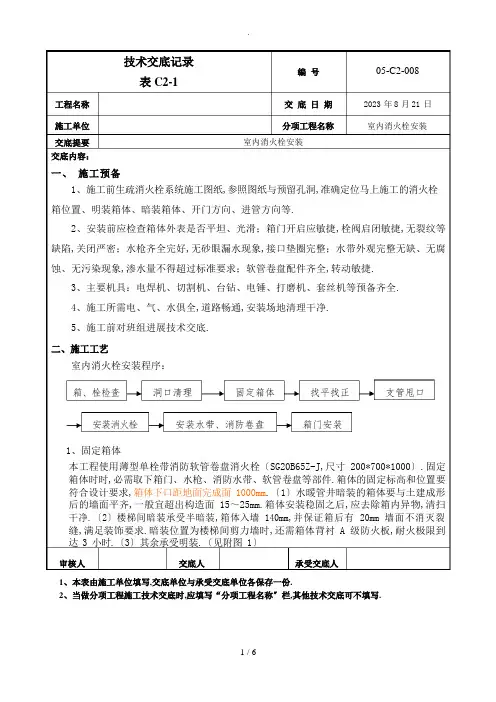

表C2-1编号工程名称施工单位交底提要交底内容：一、施工预备交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装1、施工前生疏消火栓系统施工图纸,参照图纸与预留孔洞,准确定位马上施工的消火栓箱位置、明装箱体、暗装箱体、开门方向、进管方向等.2、安装前应检查箱体外表是否平坦、光滑；箱门开启应敏捷,栓阀启闭敏捷,无裂纹等缺陷,关闭严密；水枪齐全完好,无砂眼漏水现象,接口垫圈完整；水带外观完整无缺、无腐蚀、无污染现象,渗水量不得超过标准要求；软管卷盘配件齐全,转动敏捷.3、主要机具：电焊机、切割机、台钻、电锤、打磨机、套丝机等预备齐全.4、施工所需电、气、水俱全,道路畅通,安装场地清理干净.5、施工前对班组进展技术交底.二、施工工艺室内消火栓安装程序：箱、栓检查洞口清理固定箱体找平找正支管甩口安装消火栓安装水带、消防卷盘箱门安装1、固定箱体本工程使用薄型单栓带消防软管卷盘消火栓〔SG20B65Z-J,尺寸 200*700*1000〕.固定箱体时时,必需取下箱门、水枪、消防水带、软管卷盘等部件.箱体的固定标高和位置要符合设计要求,箱体下口距地面完成面 1000mm.〔1〕水暖管井暗装的箱体要与土建成形后的墙面平齐,一般宜超出构造面 15～25mm.箱体安装稳固之后,应去除箱内异物,清扫干净.〔2〕楼梯间暗装承受半暗装,箱体入墙 140mm,并保证箱后有 20mm 墙面不消灭裂缝,满足装饰要求.暗装位置为楼梯间剪力墙时,还需箱体背衬 A 级防火板,耐火极限到达3 小时.〔3〕其余承受明装.〔见附图 1〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装附图 1 薄型单栓带消防软管卷盘消火栓〔SG20B65Z-J,尺寸 200*700*1000〕1>暗装、半暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱 ,箱体与墙体之间使用木楔填塞,找平找正,待箱体稳固后,再用 M5 水泥砂浆填实抹平.不允许用钢钎、锤子敲击的方法将箱体硬塞入预留孔内,而应将其平稳地放入.〔见附图 2〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装附图 2暗装、半暗装消火栓箱砖墙、混凝土墙上安装固定图2>明装箱体：明装在砖墙上的消火栓箱,在墙上预埋 M8*100 镀锌螺栓 4 套,凿孔处用C20 混凝土填实；明装在混凝土墙、柱上的消火栓箱,承受 4 套 M8*100 膨胀螺栓固定；〔见附图3〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装附图 3 明装消火栓箱砖墙、混凝土墙上安装固定图2023 年8 月21 日室内消火栓安装审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装2、支管甩口视开孔位置定,应在消防箱开启一侧.消火栓支管先安装而尚未安装栓阀时, 管口应蒙塑料膜保护,阻挡泥沙落入管内.3、安装消火栓：栓口中心距地面为 1.1m，阀门中心距箱侧面为 250mm,距箱后内外表为100mm。

2、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内
的挂钉、托盘或支架上.检验方法：观察检查。
3、柜式消火栓的安装应符合下列规定:栓口应朝外，并不应安装在门轴侧。
栓口中心距地面为1.1m允许偏差±20mm。
审核人
交底人
接受交底人
本表由施工单位填

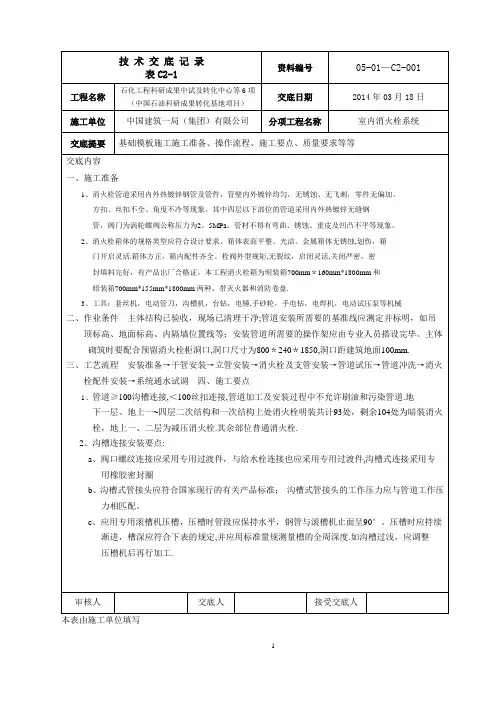

技 术 交 底 记 录
技 术 交 底 记 录
表C2-1
资料编号
05-01—C2-001
工程名称
石化工程科研成果中试及转化中心等6项
（中国石油科研成果转化基地项目）
交底日期
2014年03月18日
施工单位
中国建筑一局（集团）有限公司
分项工程名称
室内消火栓系统
交底提要
基础模板施工施工准备、操作流程、施工要点、质量要求等等
交底内容
栓配件安装→系统通水试调四、施工要点
1、管道≥100沟槽连接,＜100丝扣连接,管道加工及安装过程中不允许刷油和污染管道.地
下一层、地上一~四层二次结构和一次结构上处消火栓明装共计93处，剩余104处为暗装消火
栓，地上一、二层为减压消火栓.其余部位普通消火栓.
2、沟槽连接安装要点:
a、阀口螺纹连接应采用专用过渡件，与给水栓连接也应采用专用过渡件,沟槽式连接采用专
3、丝扣连接要点：螺纹连接管道安装后的管螺纹根部应有2～3扣的外露螺纹，多余的麻丝等填
料应清理干净并做防腐处理；套丝:将断好的管材,按管径尺寸分次套制丝扣，一般以管径
15～32mm者套二次, 40～70mm者套三次;用套丝机套丝，将管材夹在套丝机卡盘上，留出
适当长度将卡盘夹紧,对准板套号码，上好板牙，按管径对好刻度的适当位置,紧住固定板机，

室内消防安装技术交底
(总6页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
技术交底
工程名称交底日期
施工单位新疆三利建筑有限责任公司交底部位室内消防安装
交底依据：
《建筑工程施工质量验收统一标准》 GB50300-2013
施工图纸
1.施工准备
1.1认真熟悉图纸、图纸会审记要、工程联系单及施工现场，因工程涉及专业工程较多，还应与各专业有关人员协调。

发现有影响施工的设计问题时，及时与有关人员研究，办理洽商手续。

按照工程特点确定施工方法，配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

1.2主要材料：
1.3作业条件：
2、操作工艺
2.1工艺流程：
安装准备→干管安装→箱体及支管安装→箱体配件安装→管道防腐保温→设备安装→通水调试
2.2安装准备：
2.3干管安装：。

1.4.3消火栓箱体安装在轻体隔墙上应有加固措施。
1.5管道压力试验：
1.5.1消防管道试压为配合装修可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理，必要时泄水处理。冬季试压环境温度不得低于+5℃，试压合格后及时办理验收手续
1.4立、干管安装：
1.4.1消火栓系统干管安装应根据设计要求使用管材。
1.4.2管道在焊接前应清除接口处的浮锈、污垢及油脂。
1.4.3当直径≤100mm时应采用螺纹丝口连接；直径大于100mm时采用沟槽连接，连接处破坏镀锌层的应做防腐处理。
1.4.4管道穿墙处不得有接口；管道穿过伸缩缝处应按设计要求设置波纹管等技术措施。
1.8.3 消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表; 系统的总出水管上还应安装压力表和泄压阀; 安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞; 压力表量程应为工作压力的 2～2.5倍。
1.9. 消防气压给水装置安装
1.9.1 消防气压给水设备的气压罐， 其容积、 气压、 水位及工作压力应符合设计要求。
15Байду номын сангаас9
2.11
8.74
DN150
15.9
2.16
11.91
DN200
19.1
2.34
11.91
DN250
19.1
2.39
11.91
DN300
19.1
2.77
11.91
1.3.8管道安装
1、穿墙及过楼板的管道，应加套管，墙体贯穿部位应设置阻火圈或长度不小于300mm的防火套管，且防火套管的明露部分长度不宜小于200mm;管道过沉降缝或伸缩缝应采用金属波纹伸缩节。

(2)消防水泵、水泵接合器安装
按照相关工艺标准执行。
6．系统强度试验
试验方法及标准详见第4款。
6．管道冲洗
（1)管道冲洗在水压试验合格后进行，冲洗时水流速度不宜小于3m／s，冲洗水流量按设计最大流量进行。出水口处的水色和透明度与入水口处基本一致为合格。
(2)排水应畅通，排水管道的截面积不得小于被冲洗管道截面面积的60％。7.消火栓箱安装

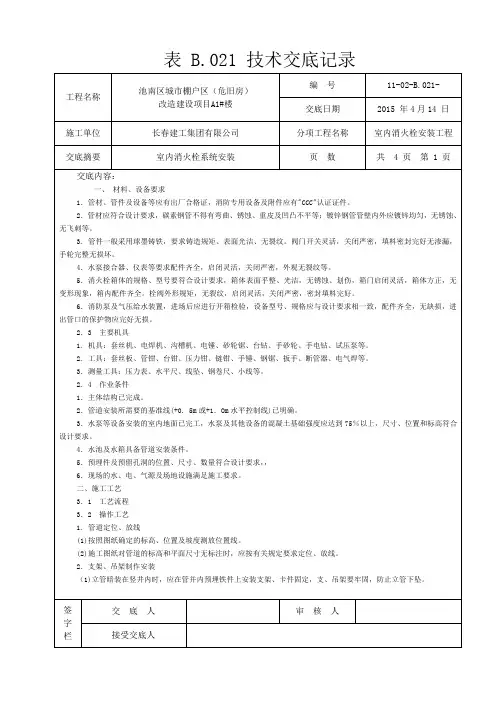

交底日期
2015年4月14日
施工单位
长春建工集团有限公司
分项工程名称
室内消火栓安装工程
交底摘要
室内消火栓系统安装
页数
共4页第1页
交底内容：
一、材料、设备要求
1．管材、管件及设备等应有出厂合格证，消防专用设备及附件应有"CCC"认证证件。
2．管材应符合设计要求，碳素钢管不得有弯曲、锈蚀、重皮及凹凸不平等；镀锌钢管管壁内外应镀锌均匀，无锈蚀、无飞刺等。
2)紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2～3扣，不宜大于螺栓直径的1／2。3)法兰盘衬垫一般采用厚度为3mm的橡胶垫片，垫片要与管径同心，不得放偏。4)安装两端带法兰的短管时，应先将短管与法兰点焊，将两端法兰紧固后再将短管与法兰焊接。(4)沟槽连接
1)被加工钢管的断面与管道轴线必须垂。自。钢管末端要平滑无毛边。加工钢管时，钢管与压槽机的力矩应保持在同一直线上。
2. 4作业条件
1．主体结构已完成。
2．管道安装所需要的基准线(+0.5m或+1．Om水平控制线)已明确。
3．水泵等设备安装的室内地面已完工，水泵及其他设备的混凝土基础强度应达到75％以上，尺寸、位置和标高符合设计要求。
4．水池及水箱具备管道安装条件。

消火栓安装技术交底消火栓安装技术交底以下为消火栓安装技术交底的内容：图纸设计说明：1.管道材质：采用热浸镀锌钢管。

2.连接方式：沟槽连接。

3.消防管道采用手柄对夹蝶阀D71X。

4.消火栓箱型号：带灭火器箱组合式消防柜（700×1800×240）。

5.手提式灭火器：4Kg装干粉（磷酸铵盐）。

一、施工准备1.采用热浸镀锌钢管及管件，管道管壁内外镀锌均匀，无锈蚀、无飞刺。

管件涂漆均匀，色泽光亮，外观干净无锈蚀。

2.消火栓箱体的规格类型应符合设计要求，采用带灭火器箱组合式消防柜，箱体表面平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

3.阀门规格型号符合设计要求，进场2天内按规范要求做水压试验，经建设单位、监理单位验收合格后方可使用。

二、施工工序1.熟读图纸设计说明、BIM图纸要求及技术交底。

2.管道及支架除锈刷漆：（1）消火栓管道（热浸镀锌钢管）刷调和漆（红色）两道，（2）管道支架刷樟丹防锈漆（灰色）两道，调和漆（灰色）两道。

3.施工现场测量放线：（1）根据BIM图纸尺寸将干管上三通、弯头及阀部件位置确定，管道划线切割；（2）根据BIM图纸尺寸将支架位置及标高确定，支架立杆尺寸按现场每处实际尺寸下料，干管卡箍件两侧各一个支架，两侧支架中心与卡箍件中心距离统一为300mm（图一），消火栓支管每处支架为三个，第一个支架距干管300mm，第二个支架距地面1800mm（图二），第三个支架在消火栓头横支管处（图三），干管门字架尺寸（图四），丁字架尺寸（图五），支管丁支架尺寸（图六）。

4.穿墙套管制作安装及干管安装。

穿墙套管的管径比管道管径大两号，套管采用薄皮焊管，套管内刷灰色防锈漆两道，管道置于套管中心，套管两侧与墙体___。

在管道下料及沟槽时，需要符合《管道沟槽连接技术规程》（后附）内的规定。

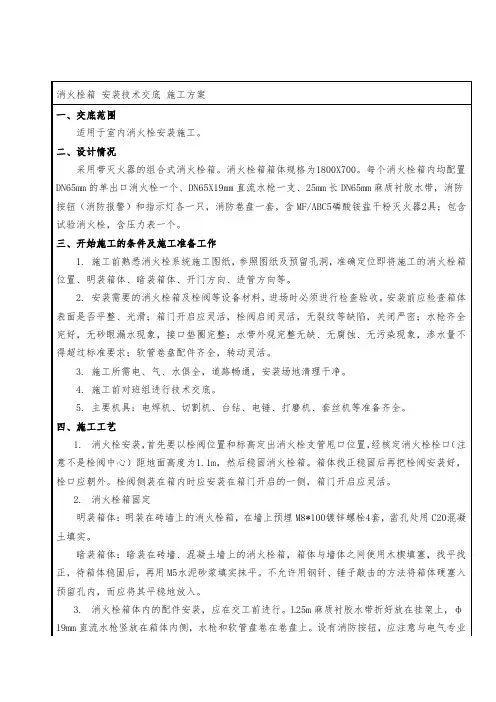

安装技术交底 施工方案
一、交底范围 适用于室内消火栓安装施工。
二、设计情况 采用带灭火器的组合式消火栓箱。消火栓箱箱体规格为1800X700。每个消火栓箱内均配置
DN65mm 的单出口消火栓一个、DN65X19mm 直流水枪一支、25mm 长 DN65mm 麻质衬胶水带，消防 按钮（消防报警）和指示灯各一只，消防卷盘一套，含 MF/ABC5磷酸铵盐干粉灭火器2具；包含 试验消火栓，含压力表一个。 三、开始施工的条件及施工准备工作
3. 施工所需电、气、水俱全，道路畅通，安装场地清理干净。 4. 施工前对班组进行技术交底。 5. 主要机具：电焊机、切割机、台钻、电锤、打磨机、套丝机等准备齐全。 四、施工工艺 1. 消火栓安装，首先要以栓阀位置和标高定出消火栓支管甩口位置，经核定消火栓栓口（注 意不是栓阀中心）距地面高度为1.1m，然后稳固消火栓箱。箱体找正稳固后再把栓阀安装好， 栓口应朝外。栓阀侧装在箱内时应安装在箱门开启的一侧，箱门开启应灵活。 2. 消火栓箱固定 明装箱体：明装在砖墙上的消火栓箱，在墙上预埋 M8*100镀锌螺栓4套，凿孔处用 C20混凝 土填实。 暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱，箱体与墙体之间使用木楔填塞，找平找 正，待箱体稳固后，再用 M5水泥砂浆填实抹平。不允许用钢钎、锤子敲击的方法将箱体硬塞入 预留孔内，而应将其平稳地放入。 3. 消火栓箱体内的配件安装，应在交工前进行。L25m 麻质衬胶水带折好放在挂架上，ф 19mm 直流水枪竖放在箱体内侧，水枪和软管盘卷在卷盘上。设有消防按钮，应注意与电气专业
六、安全、文明、环保施工措施 1. 进入现场作业人员必须戴安全帽，2m 以上作业必须系安全带并应穿防滑鞋。 2. 施工现场严禁吸烟。 3. 消火栓箱运送过程中注意保护，避免箱体变形。 4. 清理施工作业面时，应将垃圾装袋清运，严禁将垃圾杂物任意抛撒。施工现场垃圾要集

一、交底时间[填写具体日期]二、交底对象[填写参与施工的班组、人员名单]三、工程名称[填写工程名称]四、施工部位[填写具体施工部位]五、交底内容1. 施工人员要求1.1 施工人员必须持有相关证书，具备消防设施安装的技能和知识。

2.1 施工前，施工人员需接受消防安全教育和培训，了解消防法规和操作规程。

3.1 作业人员必须穿戴符合安全要求的个人防护装备，如安全帽、工作服、防护手套等。

2. 施工材料及设备1.1 消火栓及其配件必须符合国家相关标准和规范要求，且质量合格。

2.1 使用的工具和设备应定期检查，确保其性能良好。

3. 施工准备1.1 根据设计图纸和施工方案，明确施工顺序和作业内容。

2.1 施工现场应设置明显的警示标志，提醒施工人员注意安全。

3.1 施工前，应检查施工现场的电源、水源，确保其正常使用。

4. 施工工艺1.1 消火栓安装前，应先检查管道的连接是否牢固，管道是否畅通。

2.1 安装消火栓时，应确保其位置准确，与墙壁的距离符合设计要求。

3.1 消火栓的固定应牢固可靠，防止因震动等原因导致松动。

4.1 消火栓的阀门操作应灵活，启闭顺畅。

5. 安全注意事项1.1 施工人员不得在施工现场吸烟、使用明火，防止火灾事故发生。

2.1 高处作业时，必须佩戴安全带，并确保安全带连接牢固。

3.1 作业人员应严格遵守操作规程，不得擅自改变施工工艺。

4.1 施工过程中，如发现安全隐患，应立即停止作业，并及时报告相关部门。

6. 应急处置1.1 发生火灾时，施工人员应立即启动应急预案，按照规定程序进行灭火和疏散。

2.1 施工现场应配备必要的消防器材，并确保其有效使用。

六、交底人[填写交底人姓名及职务]七、接受交底人[填写接受交底人员姓名及职务]八、备注[如有其他需要说明的事项，在此处填写]九、签字确认[交底人和接受交底人签字确认]---注：以上模板仅供参考，具体内容应根据实际情况进行调整。

在实际施工过程中，请务必遵守相关安全法规和操作规程。

4.干管上法兰阀门安装时，紧固法兰前应检查法兰端面是否干净，法兰垫片采用3～5mm的石棉橡胶垫片。沟槽连接时，检查卡箍环绕并压定垫圈，卡箍内缘入管道端部的环形槽内。紧固螺栓的规格应符合规定，紧固时应先紧最不利点，然后依次对称紧固。
(五)立管安装：
1.每层三通甩口处与装修地面距离不得大于800mm。立管安装必须垂直、不得弯曲，立管每密不得大于2毫米。立管安装前用小线上下拉直用型钢把卡架固定好后在进行管道安装。立管底部的支吊架要牢固，防止立管下坠。
交底内容：
(2)室内横管卡架安装时应每两个吊卡安装一个固定卡（固定卡的做法为40X4角钢或槽钢加工成工字型或门字型卡架用两个膨胀螺栓固定在墙体或梁上用U型管卡把管子定在工字卡上。）吊卡距甩口间距不得小于300mm。末端及水平拐弯处必须使用防晃卡架固定。
(七)消火栓箱安装：
1.安装前参照设计图纸及规范要求在墙体上放好线，在安装处弹好水平线及消火栓标高线，参照图集及要求弹好栓口与箱体底标高线。消火栓阀口中心距完整地面标高为1100mm,偏差不大于±2mm。消火栓箱体安装必须垂直水平，箱体外边缘不得超出墙体饰平面。箱体垂直度不得大于3mm。
系统管道安装完毕后进行试验，管道注水前逐个检查所有系统管道甩口
是否做好临时封堵。注水处应设于低点进水最高点排气。试压泵应设于一层试压。试验压力应按照设计要求及规范规定。消防系统一般情况下试验压力为1.6MPa，稳压10分钟后，压降不超过0.02MPa,逐个检查各接口无渗漏为合格。
(一十)管道防腐:
管道在强度试验完成后进行防腐工作，隐蔽管道应在隐蔽前做好防腐。镀
七、安全注意事项：
1.室内干立管安装前先将管井内及上层杂物清理干净，孔洞封堵严密后再进行施工,进入施工现场必须戴好安全帽，高空作业必须系好安全带。使用人字铁梯高空作业时拉绳要绑扎牢实，人字铁梯四脚要用木板垫平稳以防滑倒伤人。

本表由施工单位填写
表C2-1
工程名称交底日期
施工单位分项工程给排水分项工程交底提要室内消防管道及配件安装技术交底
b.暗转在防火墙上的消火栓箱体采取防火措施，详04S202/26甲型。

②室内消火栓箱均为铝合金，暗装，消火栓栓口的直径均为DN65，水枪喷嘴的口径均为DN19，水龙带为麻质内衬胶，其长度为25M。

每只消火栓箱内均配有火灾报警信号按钮和磷酸铵盐干粉灭火器。

③消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正固定后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启灵活。

④消火栓箱体安装在轻质隔墙上时，应有加固措施。

5．水泵接合器与高位水箱的安装
1)高位水箱安装：应在结构封顶及塔吊拆除前就位，并应做满水试验，消防用水与其他共用审核人交底人接受交底人
本表由施工单位填写。

2、高度超过24米、不超过IOOm的高层建筑不应小于IOmo
3、高度超过IOOm的高层民用建筑不应小于13m。
根据你们所承担工程实际建筑高度选择而定，写入技术交底。
被交底人签名
室内消火栓系统安装技术交底
表号：RF06/5-04编号:
工程名称
项目负责人
分部分项工程 名称
室内消火栓系统安装
交底地点
交底日期
年月日
交底内容：
1、严格按设计施工图纸、会审纪要及工程变更联系单，对照规范GB50242-2002和公司企业标准Q/ZKD (J) 03-2006执行。
2、消火栓箱体安装应垂直，允许偏差3mm,固定墙内时应四周间隙用砂浆 塞实。明装应采用四只膨胀螺栓固定牢固。
3、栓口中心距地面为Llm,允许偏差±20mm°
4、栓口应朝外，并不应安装在门轴侧。
5、安装消火栓水龙带，水龙带与水栓和快速接头应采用14#铜丝或不锈钢 丝绑扎三圈二道，牢固后应按箱内挂钉或托盘将水龙带放好。
6、栓口高度应高出铝合金门框20mm。
7、阀门中心距箱侧面为140mm,距箱后内表面为100mm,允许偏差±5mm。
8、阀门登高管处孔洞需用水泥砂浆抹平，并用与箱体相同的颜色涂刷。
9、室内消火栓系统安装完成后应取屋顶层一处和首层取二处做试射试验， 达到设计要求为合格，并及时做好记录。
本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项 目合格率100%。
注：1、建筑高度在24米以下的充实水柱长度一般不小于7m

一、工程名称：____________________二、施工单位：____________________三、分项工程名称：消火栓系统安装四、交底日期：____________________五、交底内容：1. 施工准备（1）施工前，施工单位应组织施工人员进行安全技术交底，确保施工人员掌握消火栓系统的安装、操作及维护保养等知识。

（2）施工前，应熟悉施工图纸，明确消火栓系统的设计要求、技术参数及安装位置。

（3）施工前，应检查施工材料、设备是否齐全，符合设计要求，并确保其质量。

2. 作业条件（1）施工区域应保持整洁，无障碍物，确保施工人员安全通行。

（2）施工过程中，应确保消防通道畅通，不得占用、堵塞。

（3）施工过程中，应遵守施工现场安全管理规定，严格执行操作规程。

3. 施工方法（1）按照设计图纸要求，进行消火栓系统的安装、调试和验收。

（2）消火栓管道的安装应遵循以下步骤：1）根据设计图纸，确定消火栓管道的走向、高度和间距。

2）按照要求，安装管道支架、管道及配件。

3）连接管道，确保接口牢固，无渗漏。

4）安装消火栓，确保其位置、高度和方向符合设计要求。

5）进行管道试压，确保系统无泄漏。

（3）消火栓箱的安装应遵循以下步骤：1）根据设计图纸，确定消火栓箱的位置、高度和方向。

2）安装消火栓箱，确保其牢固、平稳。

3）连接消火栓箱与管道，确保接口牢固，无渗漏。

4）安装消火栓，确保其位置、高度和方向符合设计要求。

4. 质量要求（1）消火栓系统安装应满足设计要求，确保系统安全、可靠。

（2）管道连接应牢固，无渗漏。

（3）消火栓箱安装应牢固、平稳，位置、高度和方向符合设计要求。

（4）系统试压应合格，确保系统无泄漏。

5. 成品保护（1）施工过程中，应采取措施保护已安装的消火栓系统，防止损坏。

（2）施工结束后，应对消火栓系统进行检查，确保无损坏。

六、安全注意事项1. 施工过程中，应遵守施工现场安全管理规定，严格执行操作规程。

交底人：
接受人：
山东省建设工程质量监督总站监制
技术交底记录
工程名称
施工单位
分项工程名称
消火栓系统安装
交底日期
交底内容：
(1)预制管道支架、吊架，管道支架应固定在楼板上或承重墙上
a、水平支架固定点距梁底不小于100mm。
b、支架间距应符合下表：
热镀锌钢管支、吊架最大间距：（根据现场实际支架，卡箍、法兰等连接部位附近应加设支架）
交底人：
接受人：
山东省建设工程质量监督总站监制
1.4立管安装
立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。安装消火栓立管前，检查预留洞位置是否准确，在柱上安装好卡件固定，支架离地面1.6m。层高大于4m的，每层打两个卡子固定，卡子平分安装。
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
(3)成排管道：支架安装采用-40*4角铁支架，制作成П型，水平部分根据成排管道数量及管径开孔，使用U型丝固定管道，垂直端开孔使用膨胀螺栓打入梁内或楼板内固定。
(4)支架防腐：对于焊接的支架，焊接处应去除焊渣。所有角铁支架应除锈刷防锈漆，最后成品刷二遍银粉漆。
1.3干管安装
1)消火栓系统干管安装应根据设计要求使用管材，按压力要求选用镀锌钢管。管道穿墙处不得有接口；管道穿过变形缝处应有防冻措施，并采取相应的补偿措施（用曲挠性伸缩器）
二、材料要求：
(1)消火栓系统管材应根据设计要求选用，采用镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
(2)消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证，所有消防产品应有检测报告。

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、分项工程名称：消火栓系统安装四、交底日期：[请填写交底日期]五、交底内容：1. 施工准备- 确保施工图纸、设备清单、技术规范等文件齐全，并组织施工人员进行学习。

- 施工人员应熟悉消火栓系统的组成、工作原理和操作方法。

- 准备好必要的施工工具和材料，如扳手、管钳、卷尺、水平尺、安全带等。

2. 安全技术要求- 用电安全：施工过程中，严禁使用非生产用电。

所有电线必须穿管保护，施工设备必须采用“一级一闸一保护”，设备外壳用不小于4mm²的铜线可靠接地。

- 施工区域安全：所有施工人员和管理人员进入施工现场必须戴安全帽，遵守现场安全员的管理，违反安全管理规定的工作必须立即停工，待安全措施到位后方可继续施工。

- 高空作业安全：进行高空作业时，作业者必须系挂安全带，确保安全带系挂牢固。

电焊机、套丝机等用电设备必须可靠接地或接电。

- 材料堆放安全：施工物品必须分门别类堆放整齐，不得占用消防通道。

3. 施工步骤- 定位放线：根据施工图纸，确定消火栓的位置，并进行放线标记。

- 管道安装：按照图纸要求，安装消火栓管道，确保管道连接牢固，无泄漏。

- 消火栓安装：将消火栓按照编号依次安装到位，调整至水平状态，确保安装牢固。

- 系统测试：安装完成后，对消火栓系统进行测试，确保系统运行正常。

4. 注意事项- 消火栓的安装位置应符合设计要求，不得随意更改。

- 消火栓的管道连接处应使用耐高温、耐腐蚀的密封材料。

- 消火栓的试压和冲洗应在安装完成后进行，确保系统无泄漏。

- 消火栓系统安装完成后，应进行验收，并做好相关记录。

六、交底责任人：[请填写交底责任人姓名]七、施工人员签字确认：[请填写施工人员姓名及签字]八、备注：[如有其他注意事项或要求，请在此处填写]---本模板仅供参考，具体施工过程中应根据实际情况进行调整。

施工单位和施工人员应严格按照安全技术交底内容执行，确保施工安全。
