消火栓箱-安装技术交底-施工方案

消火栓安装技术交底一、施工准备1、土建已具备安装条件，砼预留洞及轻质隔板墙上开洞均已完成。

2、消火栓设备、消火栓箱及安装辅材均已到货，并验收通过。

3、安装使用的工具、器具等均已准备好。

二、施工技术要求1、消火栓栓口距地1.1m，安装时，结合消火栓箱尺寸，消火栓箱与灭火器箱联体时，箱底边距地0.16m；单体消火栓箱，箱底边距地0.96m，具体做法参见99S202 （见附页）。

2、暗装于轻质隔板墙上的消火栓箱用M8*100的自攻螺丝固定；暗装于砼墙上的消火栓箱用M6*800的膨胀螺栓固定。

箱体稳固后，再用M5水泥砂浆填充抹平。

3、消防水枪安装应符合下列要求：①、安设的消防水枪其型号、性能等参数应与设计图相符。

②、安设好的水枪，枪上各种配件应齐全。

4、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

5、其他要求：①、栓口应朝外，并不应安装在门轴侧。

②、阀门中心与箱侧面140MM，允许偏差±5MM。

③、阀门中心与箱后内表面100MM，允许偏差±5MM。

④、消火栓箱体垂直度，允许偏差3MM。

三、成品保护及文明施工1、施工时不得破坏轻质隔板墙、地板砖等已完工程。

2、安装时要轻拿轻放，以防破坏玻璃。

3、做到活完场清，对安装残留的废料及时清理干净。

四、安全注意事项1、进入施工现场要带安全帽。

2、使用电动工具时，应先检查是否有良好的接地线，不允许带电移动电动工具。

3、需焊接时需由专业焊工施工，并熟知相关电焊的安全规程。

交底人：审批人：接受人：年月日。

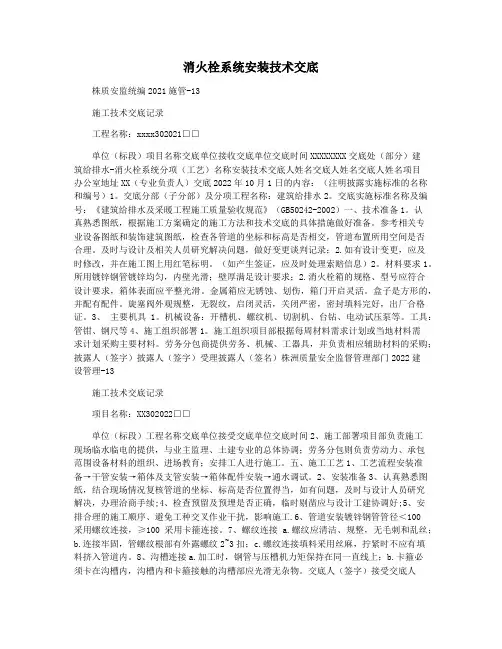

消火栓系统安装技术交底株质安监统编2021施管-13施工技术交底记录工程名称：xxxx302021□□单位（标段）项目名称交底单位接收交底单位交底时间XXXXXXXX交底处（部分）建筑给排水-消火栓系统分项（工艺）名称安装技术交底人姓名交底人姓名交底人姓名项目办公室地址XX（专业负责人）交底2022年10月1日的内容：（注明披露实施标准的名称和编号）1。

交底分部（子分部）及分项工程名称：建筑给排水2。

交底实施标准名称及编号：《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）一、技术准备1。

认真熟悉图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备。

参考相关专业设备图纸和装饰建筑图纸，检查各管道的坐标和标高是否相交，管道布置所用空间是否合理。

及时与设计及相关人员研究解决问题，做好变更谈判记录；2.如有设计变更，应及时修改，并在施工图上用红笔标明。

（如产生签证，应及时处理索赔信息）2。

材料要求1。

所用镀锌钢管镀锌均匀，内壁光滑；壁厚满足设计要求；2.消火栓箱的规格、型号应符合设计要求，箱体表面应平整光滑。

金属箱应无锈蚀、划伤，箱门开启灵活。

盒子是方形的，并配有配件。

旋塞阀外观规整，无裂纹，启闭灵活，关闭严密，密封填料完好，出厂合格证。

3、主要机具1。

机械设备：开槽机、螺纹机、切割机、台钻、电动试压泵等。

工具：管钳、钢尺等4、施工组织部署1。

施工组织项目部根据每周材料需求计划或当地材料需求计划采购主要材料。

劳务分包商提供劳务、机械、工器具，并负责相应辅助材料的采购；披露人（签字）披露人（签字）受理披露人（签名）株洲质量安全监督管理部门2022建设管理-13施工技术交底记录项目名称：XX302022□□单位（标段）工程名称交底单位接受交底单位交底时间2、施工部署项目部负责施工现场临水临电的提供，与业主监理、土建专业的总体协调；劳务分包则负责劳动力、承包范围设备材料的组织、进场教育；安排工人进行施工。

表C2-1编号工程名称施工单位交底提要交底内容：一、施工预备交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装1、施工前生疏消火栓系统施工图纸,参照图纸与预留孔洞,准确定位马上施工的消火栓箱位置、明装箱体、暗装箱体、开门方向、进管方向等.2、安装前应检查箱体外表是否平坦、光滑；箱门开启应敏捷,栓阀启闭敏捷,无裂纹等缺陷,关闭严密；水枪齐全完好,无砂眼漏水现象,接口垫圈完整；水带外观完整无缺、无腐蚀、无污染现象,渗水量不得超过标准要求；软管卷盘配件齐全,转动敏捷.3、主要机具：电焊机、切割机、台钻、电锤、打磨机、套丝机等预备齐全.4、施工所需电、气、水俱全,道路畅通,安装场地清理干净.5、施工前对班组进展技术交底.二、施工工艺室内消火栓安装程序：箱、栓检查洞口清理固定箱体找平找正支管甩口安装消火栓安装水带、消防卷盘箱门安装1、固定箱体本工程使用薄型单栓带消防软管卷盘消火栓〔SG20B65Z-J,尺寸 200*700*1000〕.固定箱体时时,必需取下箱门、水枪、消防水带、软管卷盘等部件.箱体的固定标高和位置要符合设计要求,箱体下口距地面完成面 1000mm.〔1〕水暖管井暗装的箱体要与土建成形后的墙面平齐,一般宜超出构造面 15～25mm.箱体安装稳固之后,应去除箱内异物,清扫干净.〔2〕楼梯间暗装承受半暗装,箱体入墙 140mm,并保证箱后有 20mm 墙面不消灭裂缝,满足装饰要求.暗装位置为楼梯间剪力墙时,还需箱体背衬 A 级防火板,耐火极限到达3 小时.〔3〕其余承受明装.〔见附图 1〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装附图 1 薄型单栓带消防软管卷盘消火栓〔SG20B65Z-J,尺寸 200*700*1000〕1>暗装、半暗装箱体：暗装在砖墙、混凝土墙上的消火栓箱 ,箱体与墙体之间使用木楔填塞,找平找正,待箱体稳固后,再用 M5 水泥砂浆填实抹平.不允许用钢钎、锤子敲击的方法将箱体硬塞入预留孔内,而应将其平稳地放入.〔见附图 2〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装附图 2暗装、半暗装消火栓箱砖墙、混凝土墙上安装固定图2>明装箱体：明装在砖墙上的消火栓箱,在墙上预埋 M8*100 镀锌螺栓 4 套,凿孔处用C20 混凝土填实；明装在混凝土墙、柱上的消火栓箱,承受 4 套 M8*100 膨胀螺栓固定；〔见附图3〕审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装附图 3 明装消火栓箱砖墙、混凝土墙上安装固定图2023 年8 月21 日室内消火栓安装审核人交底人承受交底人1、本表由施工单位填写,交底单位与承受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称〞栏,其他技术交底可不填写.表C2-1编号工程名称施工单位交底提要交底内容：交底日期分项工程名称室内消火栓安装2023 年8 月21 日室内消火栓安装2、支管甩口视开孔位置定,应在消防箱开启一侧.消火栓支管先安装而尚未安装栓阀时, 管口应蒙塑料膜保护,阻挡泥沙落入管内.3、安装消火栓：栓口中心距地面为 1.1m，阀门中心距箱侧面为 250mm,距箱后内外表为100mm。

消火器、箱安装安全技术交底表
一、安全前提
1.1 消火器、箱安装位置应符合设计规定，不得挡住疏散通道，不得阻挡扶手和楼梯口等设施。

1.2 安装消火器、箱的场所应通风、干燥，并且远离爆炸性、
易燃性物质。

1.3 安装消火器、箱时，应注意设施的稳定性，以避免日后经
常倾倒。

二、消火器的安装
2.1 要求
2.1.1 按照设计规定安排位置并标明数量和种类。

2.1.2 工具、设施选择应该得到验收。

2.2 步骤
2.2.1 根据设计图纸的要求，找到正确的安装位置。

2.2.2 安装完毕后，应当进行试压，以确保消火器能够正常使用。

三、消防箱的安装
3.1 要求
3.1.1 按照设计规定安排位置并标明数量和种类。

3.1.2 消防箱的安装应该安装在设备和设施的边缘位置，便于员工随时取用。

3.2 步骤
3.2.1 根据设计图纸的要求，找到正确的安装位置。

3.2.2 消防箱安装后，进行试开锁，以确保消防箱能够正常使用。

四、注意事项
4.1 安装好的消防设施须定期维护、保养，以确保其正常使用，并且保持完好的外观。

4.2 在使用消防设备时，应按照要求使用，并避免两次以上使
用同一个消防器。

以上是本公司消火器、箱安装安全检验表，望遵守并做好记录，以保障员工的人身安全和财产安全。

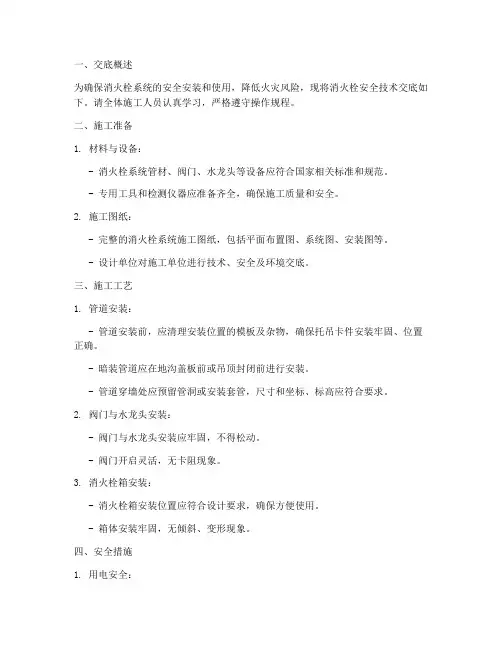

一、交底概述为确保消火栓系统的安全安装和使用，降低火灾风险，现将消火栓安全技术交底如下。

请全体施工人员认真学习，严格遵守操作规程。

二、施工准备1. 材料与设备：- 消火栓系统管材、阀门、水龙头等设备应符合国家相关标准和规范。

- 专用工具和检测仪器应准备齐全，确保施工质量和安全。

2. 施工图纸：- 完整的消火栓系统施工图纸，包括平面布置图、系统图、安装图等。

- 设计单位对施工单位进行技术、安全及环境交底。

三、施工工艺1. 管道安装：- 管道安装前，应清理安装位置的模板及杂物，确保托吊卡件安装牢固、位置正确。

- 暗装管道应在地沟盖板前或吊顶封闭前进行安装。

- 管道穿墙处应预留管洞或安装套管，尺寸和坐标、标高应符合要求。

2. 阀门与水龙头安装：- 阀门与水龙头安装应牢固，不得松动。

- 阀门开启灵活，无卡阻现象。

3. 消火栓箱安装：- 消火栓箱安装位置应符合设计要求，确保方便使用。

- 箱体安装牢固，无倾斜、变形现象。

四、安全措施1. 用电安全：- 所用电线必须穿管保护，严禁非生产用电从设备上引出。

- 施工设备采用“一级一闸一保护”，设备外壳用不小于4mm²的铜线可靠接地。

2. 高空作业安全：- 所有高空作业人员必须系挂安全带，系挂牢固。

- 电焊机、套丝机等用电设备必须可靠接电或接地，接线柱使用铜线鼻压接，不得直接用裸线接入接线螺栓上。

3. 防火安全：- 油漆防腐区内严禁抽烟和使用明火，灌漆时保证油漆不外泄、抛洒。

- 施工物品分门别类堆放整齐，保持施工现场整洁。

五、注意事项1. 施工过程中，应严格按照设计图纸和施工规范进行操作。

2. 施工人员应熟悉消火栓系统的构造、性能和使用方法。

3. 施工过程中，如发现异常情况，应立即停止施工，并报告相关人员进行处理。

六、验收标准1. 消火栓系统安装完毕后，应进行试压、冲洗、调试等验收工作。

2. 验收合格后方可投入使用。

七、交底人及接收人交底人：（姓名）接收人：（姓名）日期：（年月日）八、其他本交底内容仅供参考，具体施工过程中应根据实际情况进行调整。

室内消火栓系统安装施工技术交底1、施工准备1、1材料质量要求(1)消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

(2)消火栓箱得规格类型应符合设计要求,箱体表面平整光洁金属箱体无锈蚀,划伤,箱门开启灵活。

箱体方正,箱内配件齐全。

栓阀外形规矩,无裂纹,启闭灵活关闭严密,密封填料完好,有产品出厂合格证。

1、2主要施工机真套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械,套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。

1、3作业条件(1)施工图纸及有关技术文件应齐全,现场水、电、气应满足连续施工要求,系统设备材料能保证正常施工。

(2)管道及箱体安装所需要得基准线应测定并标明。

预留、预埋已随结构施工完成。

2、施工工艺2、1一般要求(1)认真熟悉图纸,根据施工方案、技术、安全交底得具体措施选用材料,测量尺寸,绘制草图,预制加工。

(2)核对有关专业图纸,查瞧各种管道得坐标、标高就是否有交叉或排列位置不当,及时与设计人员研究解决,办理治商手续。

(3)检查预埋件与预留洞就是否准确。

(4)检查管材、管件、阀门、设备及组件等就是否符合设计要求与质量标准。

(5)要安排合理得施工顺序,避免工种交叉作业干扰,影响施工。

2、2干管安装(1)管道在焊接前应清除接口处得浮锈、污垢及油脂。

(2)当壁厚≤4mm,直径≤50mm时,应采用气焊;壁厚≥4、5mm,直径≥70mm时,应采用电焊。

(3)不同管径得管道焊接,连接时如两管径相差不超过小管径得15％,可将大管端部缩口与小管对焊。

如果两管相差超过小管径15％,应加工异径短管焊接。

(4)管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。

(5)管道穿墙处不得有接口(丝接或焊接)管道穿过伸缩缝处应有防冻措施。

(6)碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察与维修得方向上。

消防工程施工技术交底内容范文一、工程概况。

咱们这个消防工程啊，那可是整个建筑的安全守护神。

这个工程包括了火灾自动报警系统、消火栓系统、自动喷水灭火系统等等。

就好比给这个大楼穿上了一套防火的铠甲，每个部分都很重要，少了哪个都不行。

二、施工准备。

# （一）人员要求。

1. 咱们施工的兄弟啊，都得是经过专业培训的，不能是啥都不懂就来干活儿。

你要是对消防工程两眼一抹黑，那可不行，这是关乎人命的事儿。

有证的兄弟把证拿好了，没证的赶紧去学习考证，可别在这儿瞎糊弄。

2. 进入施工现场，每个人都得遵守安全规定。

安全帽得戴好，就像你的脑袋是个宝贝，得好好保护着。

别嫌麻烦，要是有个啥东西从上面掉下来，没这安全帽，那可就惨了。

# （二）材料设备准备。

1. 材料方面，那些消防管材啊，电线电缆啊，喷头啊，报警设备啥的，都得是合格的产品。

咱可不能为了省几个钱，去买那些假冒伪劣的东西。

就像你去买鞋子，你肯定也不想买双一穿就坏的便宜货吧。

这些材料进场的时候，一定要仔细检查，看有没有破损、变形之类的问题。

2. 设备方面，比如说消火栓箱里面的消火栓、水带、水枪，这些东西要配套，而且质量要过关。

还有那些报警设备，要先测试一下，看看是不是灵敏。

就像你买手机，总得先开机试试功能吧。

# （三）施工场地准备。

1. 施工现场得保持干净整洁，那些建筑垃圾不能随便乱扔。

你要是到处乱扔垃圾，就像在自己家里搞得乱七八糟一样，不仅影响施工效率，还容易出安全事故。

把材料堆放整齐，划分好区域，这样找东西也方便。

2. 施工通道要保持畅通无阻，这是为了万一有个紧急情况，大家能跑得出去。

要是通道都被堵住了，到时候真着火了，那可就是自己把自己的活路给堵死了。

三、火灾自动报警系统施工。

# （一）布线。

1. 兄弟们，这电线可不能乱拉。

要按照设计图纸来，横平竖直的。

就像你盖房子，墙要是砌歪了，那房子能结实吗？电线要穿在保护管里面，保护管之间的连接要紧密，不能有缝隙。

如果有缝隙，那虫子啊，灰尘啊都跑进去了，容易把电线弄坏。
