舵机转舵机构

舵机控制旋转结构第一章：引言1.1 研究背景舵机是一种广泛应用于自动控制系统的装置，能够通过接收控制信号来控制旋转角度或位置。

在工业、航空航天、机器人等领域具有重要的应用价值。

随着科技的不断进步，舵机的控制方法也在不断创新与改进，为各个行业提供更加精准、快速和高效的控制方案。

1.2 研究目的和意义本论文的目的是对舵机控制旋转结构进行深入研究和探讨，分析舵机控制的原理和方法，并通过实验验证其有效性和可行性。

这将有助于掌握舵机控制技术的基本原理，为相关领域的研究和应用提供参考。

第二章：舵机控制原理2.1 舵机的基本原理舵机由电机、减速机构和反馈装置等组成，电机通过供电控制旋转，减速机构可以使电机的输出力矩放大，并将旋转角度转化为输出轴的线性位移。

反馈装置可以将输出参数的信息反馈给控制系统，实现闭环控制。

2.2 舵机控制系统舵机控制系统主要包含信号接收模块、控制驱动模块和反馈调整模块。

信号接收模块负责接收控制信号，将其转换为电压信号传输给控制驱动模块；控制驱动模块根据接收到的信号控制舵机旋转；反馈调整模块根据实际旋转角度与期望角度之间的差异，通过调整控制信号实现舵机的精确控制。

第三章：舵机控制方法3.1 开环控制方法开环控制方法是指不考虑输出参数反馈信息的控制方式，直接根据期望角度生成控制信号。

这种方法简单实用，但在存在干扰和不确定性的情况下，无法保证输出的准确性。

3.2 闭环控制方法闭环控制方法通过使用反馈装置，根据实际旋转角度与期望角度之间的差异来调整控制信号，实现对舵机的精确控制。

这种方法可以通过不断的调整控制信号，使得舵机能够在较小的误差范围内完成旋转任务。

第四章：实验与结果分析本章将设计并进行舵机控制实验，通过对实验结果的分析和对比，验证开环控制和闭环控制方法的准确性和稳定性。

同时，分析实验中可能出现的误差来源和对应的改进措施，提出对舵机控制系统的优化建议。

总结：通过对舵机控制旋转结构的研究和实验，本论文总结了舵机的基本原理和控制方法。

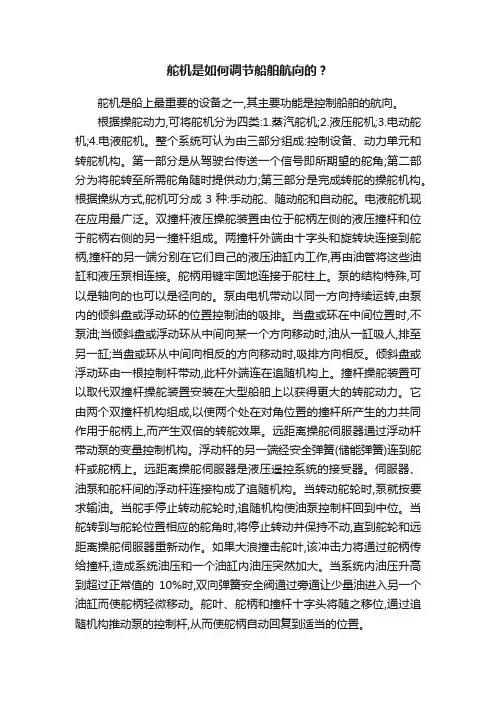

舵机是如何调节船舶航向的？舵机是船上最重要的设备之一,其主要功能是控制船舶的航向。

根据操舵动力,可将舵机分为四类:1.蒸汽舵机;2.液压舵机;3.电动舵机;4.电液舵机。

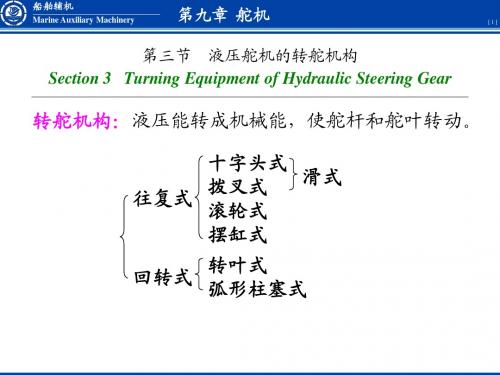

整个系统可认为由三部分组成:控制设备、动力单元和转舵机构。

第一部分是从驾驶台传送一个信号即所期望的舵角;第二部分为将舵转至所需舵角随时提供动力;第三部分是完成转舵的操舵机构。

根据操纵方式,舵机可分成3种:手动舵、随动舵和自动舵。

电液舵机现在应用最广泛。

双撞杆液压操舵装置由位于舵柄左侧的液压撞杆和位于舵柄右侧的另一撞杆组成。

两撞杆外端由十字头和旋转块连接到舵柄,撞杆的另一端分别在它们自己的液压油缸内工作,再由油管将这些油缸和液压泵相连接。

舵柄用键牢固地连接于舵柱上。

泵的结构特殊,可以是轴向的也可以是径向的。

泵由电机带动以同一方向持续运转,由泵内的倾斜盘或浮动环的位置控制油的吸排。

当盘或环在中间位置时,不泵油;当倾斜盘或浮动环从中间向某一个方向移动时,油从一缸吸人,排至另一缸;当盘或环从中间向相反的方向移动时,吸排方向相反。

倾斜盘或浮动环由一根控制杆带动,此杆外端连在追随机构上。

撞杆操舵装置可以取代双撞杆操舵装置安装在大型船舶上以获得更大的转舵动力。

它由两个双撞杆机构组成,以使两个处在对角位置的撞杆所产生的力共同作用于舵柄上,而产生双倍的转舵效果。

远距离操舵伺服器通过浮动杆带动泵的变量控制机构。

浮动杆的另一端经安全弹簧(储能弹簧)连到舵杆或舵柄上。

远距离操舵伺服器是液压遥控系统的接受器。

伺服器、油泵和舵杆间的浮动杆连接构成了追随机构。

当转动舵轮时,泵就按要求输油。

当舵手停止转动舵轮时,追随机构使油泵控制杆回到中位。

当舵转到与舵轮位置相应的舵角时,将停止转动并保持不动,直到舵轮和远距离操舵伺服器重新动作。

如果大浪撞击舵叶,该冲击力将通过舵柄传给撞杆,造成系统油压和一个油缸内油压突然加大。

当系统内油压升高到超过正常值的10%时,双向弹簧安全阀通过旁通让少量油进入另一个油缸而使舵柄轻微移动。
