L85A型冷却塔风机维护检修规程
1 范围
1.1本规程规定了L85A型冷却塔风机的检修周期、检修内容、检修方法、质量标准、试车与验收、维护及常见故障处理等内容。
1.2本规程适用于L系列冷却塔风机的维护检修。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
3 设备型号规格主要技术性能
3.1风机型号;L85A
3.2性能参数:转数:136r/min 风量:143x104-264x104 (m3/h)

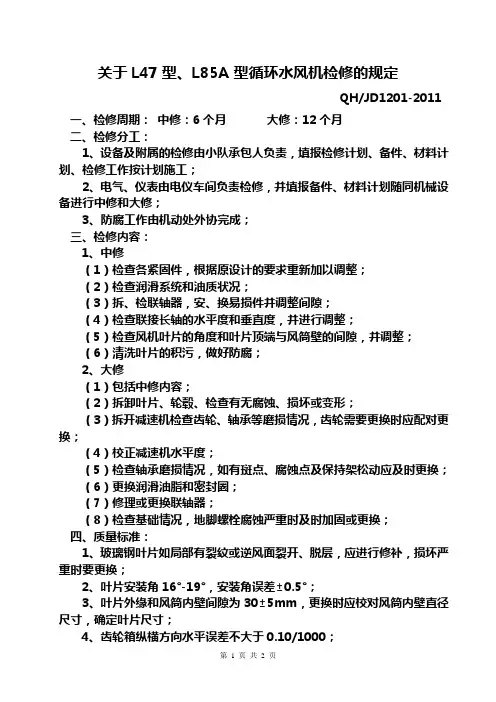

4 检修周期及检修内容
4.1检修周期
4.2检修内容
小修
a)检查紧固地脚螺栓。
b)紧固叶片组的各种螺栓。
c)检查叶片角度是否变动。
d)检查润滑油,清洗视镜,必要时更换润滑油。
4.2.1大修
a)包括小修项目
b)拆卸叶片,轮毂,检查有无腐蚀、变形、裂纹等缺陷,校正叶片角度,必要时对叶
片组做静平衡试验。
c)拆卸减速机,检查齿轮,轴承,机械密封,机体等部件磨损情况,校正机体水平度,
更换油封。
d)检查传动轴,联轴节并找正,必要时进行动平衡校正试验。
e)检查修补基础,检查更换地脚螺丝。
f)检查更换电机轴承、检查转子是否同心。
5 检修方法及质量标准
5.1检修方法
5.1.1叶片部分
a)叶片有严重裂纹脱层变形变质等缺陷应更换
b)叶片和轮毂必须按编号装配
c)叶片安装角度最大偏差≤5·
d)叶片外缘轴向跳动≤50mm
e)相邻叶片的最大弦长差≤60mm
f)叶片外缘与风筒的间隙为30-45mm,不允许有突变
g)叶片部件做整体静平衡试验,精度等级不低于G6.3
h)叶片安装角度调节范围为19.5º~22.5º.
5.1.2减速机部分
a)主轴轴心线不直度≤0.05mm/m,轴颈椭圆度和不柱度≤0.03mm,无划痕伤疤等缺陷
b)齿轮啮合面无腐蚀,裂纹,坑痕,表面光洁度不低于1.6。
c)弧齿锥齿轮沿齿高方向接触点45%-75%,沿齿长方向40%-70%
d)齿轮啮合齿顶间隙(0.2-0.3)mm.
e)斜齿轮,圆柱齿轮沿齿高方向≥35,沿齿长方向≥60
f)轮齿磨损不超过齿厚的10%.
g)减速箱无裂纹,渗油现象,试镜透明无损坏。
h)减速机安装水平误差≤0.1mm/m
5.1.3传动轴部分
a)传动轴轴线不直度≤0.5mm
b)两个联轴器法兰端面的平行度≤0.12mm
c)联轴器部件应进行动平衡校正试验,精度等级不低于G2.5
5.1.4滚动轴承
a)轴承和轴径配合为D/gd,外圆与轴承座D/d
b)滚动体和滑道应光滑无麻点和腐蚀。
6 试车与验收
6.1试车前的准备
6.1.1确认零部件完整无缺,各部螺栓紧固,间隙符合要求,油位在要求范围内,手动盘车轻重均匀方可试车。
6.1.2齿轮箱润滑油位采用N0150重负荷极压工业齿轮油或性能相当的其它齿轮油。
6.2试车
a)运转平稳正常不得有冲击及异常噪音。
b)各部联接件紧固件无松动,各处密封,结合面无漏油渗油现象。
c)减速箱油温不超过70℃,温升不超过40℃。
7 维护及常见故障处理
附录 A 公差配合新旧标准对照表
①仅1~3mm尺寸段使用。
②不同尺寸段分别与不同的新国标符号相近似。
③介于两者之间。
④没有适当的相近的符号。
附录 B
表面光洁度标准与表面粗糙度标准对照表
