霍尼韦尔绝压变送器校零说明书
霍尼韦尔绝压变送器的校零步骤如下：
1. 确保已正确安装好变送器，并且所有必要的部件都已安装和连接。

2. 在进行校零之前，确保系统处于正确的操作模式。

这通常涉及切换到适当的校准或设置模式。

3. 按照制造商的说明，使用适当的工具或软件来执行校准。

这可能涉及连接到设备的电脑软件，或使用特定的校准工具。

4. 在校零过程中，确保遵循制造商的指导，并按照规定的步骤进行操作。

这包括调整设备上的任何可调部件，如电位计或可变电阻器，以进行校准。

5. 完成校零后，确保变送器已稳定并准备好进行压力测量。

这可能涉及等待一段时间以确保所有部件都已稳定，并检查任何显示或输出是否正常。

6. 最后，验证校零是否成功。

这通常涉及将变送器暴露于已知的压力源，并检查其读数是否准确。

如果读数与已知的压力值相符，则可以认为校零是成功的。

请注意，具体的校零步骤可能会因型号和制造商而有所不同。

因此，始终建议参考霍尼韦尔绝压变送器的用户手册或技术规格，以获取准确的校零说明。

此外，如果您对如何进行校零有任何疑问或不确定，建议联系霍尼韦尔的技术支持或专业人员以寻求帮助。

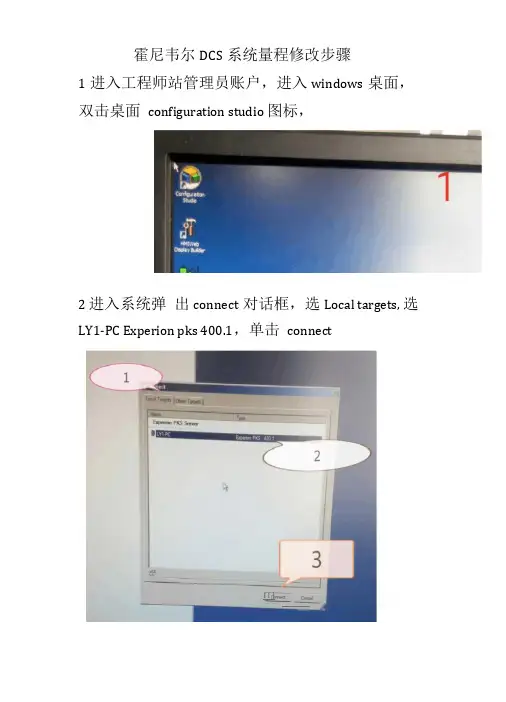

霍尼韦尔DCS系统量程修改步骤1进入工程师站管理员账户，进入windows桌面，双击桌面configuration studio 图标，2 进入系统弹出connect对话框，选Local targets, 选LY1-PC Experion pks 400.1，单击connectI I ]一—_________ /3 进入系统在左边列表选control strategy, 然后双击右边confiqure process controlstrategies 选项。

4 选左边Root 下c300_1055在下拉菜单中选ceec300 106P ? C-0ntrnI Builder - PE［e1匚t =CM” TmpiateE *：亚I词Ai-iiiginimeintE —□d C3D0J05却向］023EESE3世L%ELINK_I7在弹出的列表中选取要更改的设备位号，左键 双击，右边弹出该设备程序模块，如第8步工 1352 1353 1354 (355 1357 1353 1353 J3OI J3O4 J ：MJ5 J 307 J303 J 303 J310 J313 J317 J31E J319 J 320 J 321 J322 J 224 J 325 J 326 水如皿a 加g 甲甲甲甲田.由 H ,I 国 HI E! 曲」 JK_I ?^H_I a C X J 如 J 329 J330 31 J332 J335 J32b J 337 J33H J329 J 340 Jg 1 J342 d24d JJ4fi J 3^8 J349J35G8选DACA,双击 DACA 模块， 选项卡 在对话框中选 main臼-ll s T E曲.>13 田：*」咖 国 M J3D5 田&» J»7 包 6» J»8 h]8™ J3m “，一|El T 11 田JI 庄[=:.+ 由如 回如 困酬 叵加 5 g 由2 由*> 国时 国卬 £如 &劭」 + §>□ 田2JI3C9- J 卸 J 331 J332 J335 幻 jm J 3,441 0I ： JQ 1 Jj449 将PVEU Range Hi（上限）;PVEU Range lo （下限）;PV Extended HiLimit（高报）PV Extended Lo Limit （低报）参数修改至目标值，点OK10 点c300-105:j326[project]右上角关闭按钮，选yes11鼠标右键单击J326，在弹出菜单中选load ,12弹出load对话框，选8位吊呢，弹出对话框load dialog13点击空白方框选中这两项点OK14进度条完成之后，量程修改完成。

霍尼韦尔调节仪调试步骤
一、接线
1、连接三线制热电阻
热电阻一端的引线连接调节仪的25端子，另一端的两根引线分别接在26、27端子
2、连接智能喷射器
调节仪的19端子连接智能喷射器的信号+，21端子连接智能喷射器的信号-
3、连接电源
调节仪的2端子连接电源的L，3端子连接电源的N
二、修改参数
1、按SET UP进入主菜单，上排显示SET，下排显示TUNING
2、主菜单内包含第二项的所有功能，如果在这11项功能之间切换，可以按SET UP，
也可以按向上或向下的箭头
3、如果浏览选中的一项的子菜单，则按FUNCTION；修改子菜单的参数，则按向上或
向下箭头，输入错误时可以按RESET，不保存它
4、确定输入后按FUNCTION，然后按LOWER DISPLAY返回
三、下排显示参数说明
OU **.* 输出
SP **** 设定值
DE **** 偏差
NoTUNE 没有进行Accutune
DoSLOW 在Accutune中处于慢调
DoFAST 在Accutune中处于快调
四、自整定
1、组态设定值LSP1
2、切换到自动模式
3、按LOWER DISPLAY显示自整定提示NoTUNE
4、按向上的按键选择：DoSLOW 或DoFAST
5、操作中调节FUNCTION
可在任何时候通过将下排显示改回到“NoTUNE”或把控制器改为手动模式都可以终止Accutune过程。

五、功能。

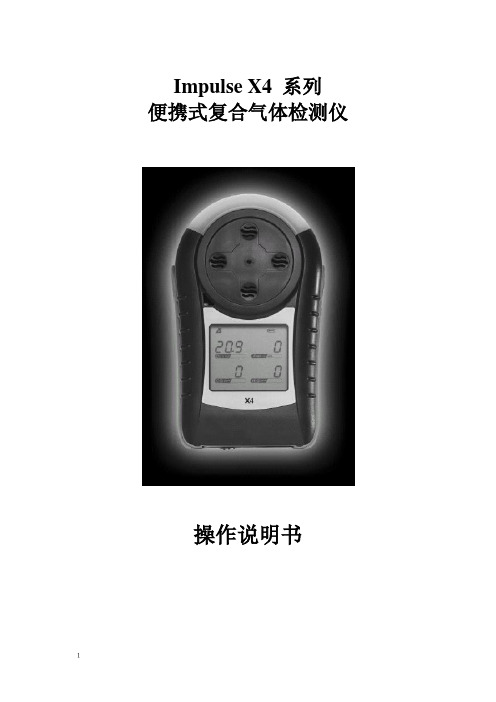

Impulse X4 系列便携式复合气体检测仪操作说明书！重要提示：！在首次使用仪器以前请认真阅读本手册，您将会掌握仪器正确的使用方法和了解仪器的功能，包括操作，维护，功能设置等内容。

！为了使操作者更安全，请按照手册中的要求，定期对仪器进行标定。

！如果在使用过程中，遇到的故障或问题在本手册中没有提到，请直接联系制造商Zellweger Analytics，或联系当地的代理商/服务商。

！警告和注意：·更换任何元器件都有可能损坏仪器的本质安全结构。

·如果需要使用存储卡，请选用Zellweger Analytics 提供的存储卡（订货号2566-0435），使用其它的存储卡有可能损坏仪器的本质安全结构。

·在允许的储存期之后激活检测器，有可能影响仪器的使用性能和保质期。

·应使用许可的5号干电池，如劲量电池，不要使用质量低下的干电池，以免影响仪器的本质安全性能。

·在更换电池时，应同时更换2节型号相同的新电池。

·在电池欠压提示后，应尽快更换新电池，以免旧电池漏液损坏仪器。

·在低温环境下，电池的寿命会缩短。

·更换电池时，应该在安全环境下进行。

·当更换任何一个传感器的情况下，都需要对仪器进行标定。

·在每天使用以前，应完成仪器的自检过程。

·定期的对仪器用标气进行测试，检查声、光、振动报警是否正常。

·标定时应选用厂家或国家认证合格企业提供的标准气体。

·标定时应在良好通风的环境下进行，以避免污染。

·不要在仪器电量不足的情况下标定。

·不要在富氧的环境下使用本仪器。

·可燃气体传感器的灵敏度会受到高浓度硫化物，卤素化合物，含硅化合物，以及含铅气体或蒸汽的影响，也叫“中毒”，应避免在以上的环境中使用仪器，如果必须使用，则使用完后应对仪器进行检测和标定，以免影响以后的使用。

美国霍尼韦尔Honeywell智能变送器手操器操作说明一．手操器说明霍尼韦尔公司的MC Toolkit是一种便携式的通信组件，它可以便捷可靠地与各种智能变送器（如温度变送器、压力变送器以及其它变送器）进行通信。

包括两种应用软件：MC Toolkit应用软件和SDC 625应用软件。

MC Toolkit应用软件可以用于配置、监视和校验霍尼维尔公司的DE和HART变送器。

SDC 625应用软件则通过HART设备描述（DD）技术来配置、监视和校验所有HART设备－霍尼维尔公司或其它厂商制造的设备。

MC Toolkit可以与下列设备进行通信：•任何带有霍尼韦尔公司专用数字通信协议或具有DE（数字增强型）通信协议的霍尼变送器•任何带有HART通信协议的霍尼韦尔变送器。

•其他任何厂商商制造的HART变送器。

二．手操器操作说明Honeywell Hata De ○含义：霍尼威尔变送器Start→MC Toolkit→Honeywell Hart ◎含义：Honeywell 专用Universal Hart ○含义：通用变送器校验→Online(在线) →Ok →Upload（上传）→出现“Hart Quick Monitor”菜单：查看LRV（零点）、URV（量程）查看完毕后点“Colose”(关闭) →出现“Hart main menu”：Device info 设备信息Diag service 设备维护（故障诊断服务）Basic setup 基本设置Calibration 校验Output coud 输出条件Local meter 本地仪表1）校验变送器零点和量程点：Calibration校零点LRV：点击Corr Input LRV ，待零点对应的压力稳定后，点LRV→OK→OK→OK校量程URV：点击Corr Input URV，待量程对应的压力稳定后，点URV→OK →OK→OK最后退出：点Back→Back→Yes (退出在线) ——→点File→Exit（退出整个系统）2）如果要修改变送器的量程点Basic Setup 出现基本设置菜单（Hart Basic Setup），在URV处修改量程（填数字，右下角键盘），数字变黄、待确定之后再Send(发送)LRV、URV处是白色才可修改，灰暗时不可修改。

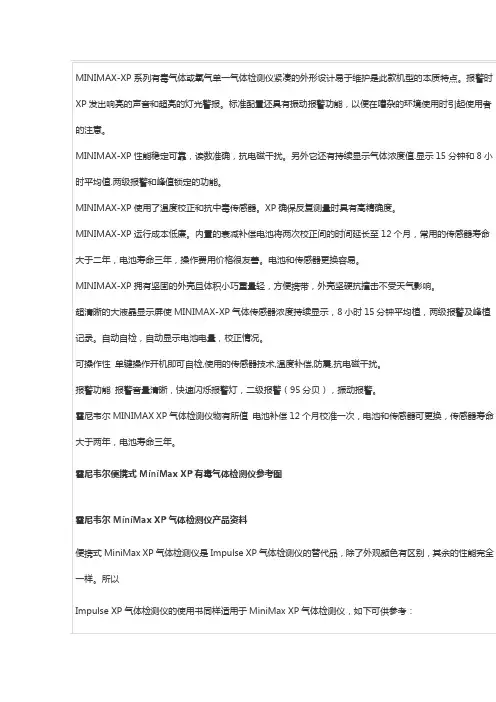

MINIMAX-XP系列有毒气体或氧气单一气体检测仪紧凑的外形设计易于维护是此款机型的本质特点。

报警时XP发出响亮的声音和超亮的灯光警报。

标准配置还具有振动报警功能，以便在嘈杂的环境使用时引起使用者的注意。

MINIMAX-XP性能稳定可靠，读数准确，抗电磁干扰。

另外它还有持续显示气体浓度值.显示15分钟和8小时平均值.两级报警和峰值锁定的功能。

MINIMAX-XP使用了温度校正和抗中毒传感器。

XP确保反复测量时具有高精确度。

MINIMAX-XP运行成本低廉。

内置的衰减补偿电池将两次校正间的时间延长至12个月，常用的传感器寿命大于二年，电池寿命三年，操作费用价格很友善。

电池和传感器更换容易。

MINIMAX-XP拥有坚固的外壳且体积小巧重量轻，方便携带，外壳坚硬抗撞击不受天气影响。

超清晰的大液晶显示屏使MINIMAX-XP气体传感器浓度持续显示，8小时15分钟平均植，两级报警及峰植记录。

自动自检，自动显示电池电量，校正情况。

可操作性单键操作开机即可自检,使用的传感器技术,温度补偿,防震,抗电磁干扰。

报警功能报警音量清晰，快速闪烁报警灯，二级报警（95分贝），振动报警。

霍尼韦尔MINIMAX XP气体检测仪物有所值电池补偿12个月校准一次，电池和传感器可更换，传感器寿命大于两年，电池寿命三年。

霍尼韦尔便携式MiniMax XP有毒气体检测仪参考图霍尼韦尔MiniMax XP气体检测仪产品资料便携式MiniMax XP气体检测仪是Impulse XP气体检测仪的替代品，除了外观颜色有区别，其余的性能完全一样。

所以Impulse XP气体检测仪的使用书同样适用于MiniMax XP气体检测仪，如下可供参考：。

苏州绿点自控操作说明•面板对照表第一种类型UI1 MAU-201出风温度UI2 MAU-202出风温度UI5 MAU-201风车压差AO1 MAU-201冰水阀开度AO2 MAU-202冰水阀开度DI3 MAU-202风车压差Wsp_t1 MAU-201出风温度设定Wsp_t2 MAU-202出风温度设定Qh 冬夏切换第二种类型UI2 AHU-201回风温度UI3 2F末端水管压力AO1 AHU-201冰水阀开度AO2 AHU-201新风风门DI3 AHU-201风车压差DI4 AHU-201滤网压差Wsp_t1 AHU-201回风温度设定Qh 冬夏切换TR71面板操作说明面板显示点与接线表相对应例如：UI1:出风温度DI3:风车压差AO1:冰水阀开度AO1_DIS：冰水阀开度显示AO1_AM:与上述对应的手自动切换，“0”为自动，“1”为手动AO1_IN:与上述对应手动强制输入点Wsp_t1:出风温度设定值，可任意修改所需值以下为面板操作步骤：上述为主界面，按右边第一位，就可以进入显示屏上分3段，刚好底下有3个按键与此对应，从左到右依次为DONE,CANCEL,NEXT(确定，取消，下一步)按住NEXT，就可以看到这台控制器里面所有的点上述为UI1，继续点击NEXT，就能看到所有UI点对应的数据。

上述为DI1,显示风车的状态，故障和压差等，显示数值为“0”和“1”，“0”代表运行和正常，“1”代表停止与故障。

上述为阀体的开度显示点，AO1_DIS为蒸汽阀的开度显示上述为AO1冰水阀的手自动切换点，“0”代表蒸汽阀受程序自动控制，按照设计好的程序进行；“1”代表蒸汽阀不受程序控制，根据手动输入的值进行。

即“1”代表手动，“0”代表自动。

按面板上的上下键，就能修改数值。

上述为当AO1为手动强制输入之后的，AO1的强制输出值，通过上下键修改数值，之后按左上角的DONE键确认。

（0~100对应0~10V）上述为水泵和阀体的启停点，“0”代表停止，“1”代表启动。

目录目录 (2)1、BAS系统设备检测及调试步骤(STAM)概述 (1)2、DDC 加电检测 (2)2.1 Excel 50加电检测步骤 (2)XL50 DDC测试报告 (5)2.2 Excel 100 加电检测步骤 (6)XL100 DDC测试报告 (9)2.3 Excel 500 加电检测步骤 (10)XL500 DDC－测试报告 (13)3. BA系统监控设备现场调试方案 (14)3.1空调机组的调试方案 (14)空调机组“关”状态下的目视及功能测试 (14)空调机组送风风机启停检查 (14)空调机组温度控制 (15)空调机组过滤器报警 (15)连锁功能测试 (15)机组间连锁功能的测试 (15)最终调整与标定 (15)固定和手动模式的复位 (16)3.2、新风机组测试方案 (16)新风机组“关”状态下的目视及功能测试 (16)新风机组送风风机启停检查 (16)新风机组温度控制 (17)新风机组防冻报警 (17)连锁功能测试 (17)最终调整与标定 (17)固定和手动模式的复位 (18)3.3 FCU末端的调试方案 (18)FCU现场调试方案 (18)FCU 调试方案 (18)FCU风机启停检查 (19)固定和手动模式的复位 (19)3.4 送、排风机的调试方案 (20)送、排风机“关”状态下的目视及功能测试 (20)送、排风机机启停检查 (20)固定和手动模式的复位 (20)3.5 给水系统调试方案 (20)给水水泵“关”状态下的目视及功能测试 (20)水泵启停检查 (21)液位变送器校准 (21)联动功能测试 (21)固定和手动模式的复位 (21)3.6 排水系统调试方案 (21)排污泵“关”状态下的目视及功能测试 (21)水泵启停检查 (22)水位开关的测试 (22)联动功能测试 (22)固定和手动模式的复位 (22)3.7 照明系统调试方案 (22)照明回路“关”状态下的目视及功能测试 (22)照明回路开关检查 (22)固定和手动模式的复位 (23)3.8 冷热站调试方案 (23)直燃机房被控设备目视及功能测试 (23)空调补水系统联动功能测试： (23)1、BAS系统设备检测及调试步骤(STAM)概述本手册所述检测与调试步骤是按照中铁一局BAS系统设计要求进行编制的.编制本手册的目的是:A.在实际调试工作开始之前准确的制定调试计划,并使用户能够了解我们的调试步骤.B.指导调试人员进行系统调试..C.按调试步骤制定及生成准确的调试记录和报告.编制:Date:Approved By:Date:2、DDC 加电检测2.1 Excel 50加电检测步骤供电之前：1)对DDC盘内所有电缆和端子排进行目视检查，以修正显性的损坏或不正确安装。
