等速万向节简介对于FF （发动机前置、前驱）及4WD（四轮驱动）型汽车来讲。
其前轮必须具有转向和驱动两种功能，既要求车轮能在一定的转角范围内任意偏转某一角度，又要求半轴在车轮偏转过程中以相同的角速度不断地把动力从主减速器传到车轮。
在这样两个轴线不重合，且位置还经常变化的两轴间传递动力的机构就是等速万向节。
转向驱动桥半轴不能制成整体而要分段，在车轮和半轴间用等速万向节将两者联接起来。
即使采用后轮驱动，使用独立悬挂，车轮和半轴轴线不重合，也需等速万向节传动。
1.等速万向节早期的发展历史球式等速万向节的创造性发展可以追溯到1908年美国人William Whitney 的著作。
其提出利用钢球和球形窝来代替轮齿传动，后来弧形滚道原理引导了整体式万向节的飞跃发展。
1923年，Carl Weiss在继承William Whitney思想的基础上，克服了“钢球的位置在同轴轨道上不确定”的缺点，开发了球叉式等速万向节，但是其带有自身的缺点：万向节的铰接角大约只有30°。
1927年，福特工程师Alfred Rzeppa为钢球导向采用了辅助控制装置，通过带有分度杆控制的球笼为钢球导向，这即是球笼式等速万向节。

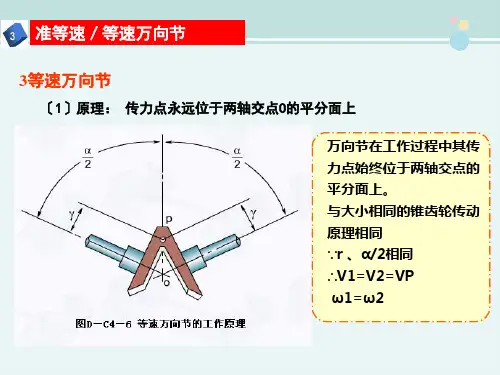

1933年，Bernard Stuber对球笼式等速万向节进行改进，使得内外滚道球心轨迹发生交叉，随后问世的Rzeppa万向节的铰接角达到45°2.等速万向节的基本类型及特点等速万向节的工作原理基本上有两类：一类是根据双十字万向节可以达到等速的原理，将中间传动轴尽量缩短而形成复式万向节；另一类是万向节在工作时，使所有传力点永远位于两轴交角的平分面上而使两轴角速度相等，根据此原理设计的万向节有球叉式和球笼式万向节。
等速万向节基本类型：等速万向节按工作时运动情况可分为固定型等速万向节和可伸缩型等速万向节中心固定型分为BJ、RF和GE三种结构类型，其允许的两轴间相对转角较大，可达30°~50°，但主、从动轴间没有轴向移动；伸缩型分为DOJ、TJ、VL和GI四种结构类型，其工作特点是两轴之间有相对轴向移动，但允许的两轴间的相对转角不能太大，一般不超过20°现代轿车上一般采用可伸缩型等速万向节常和固定型等速万向节组合使用。

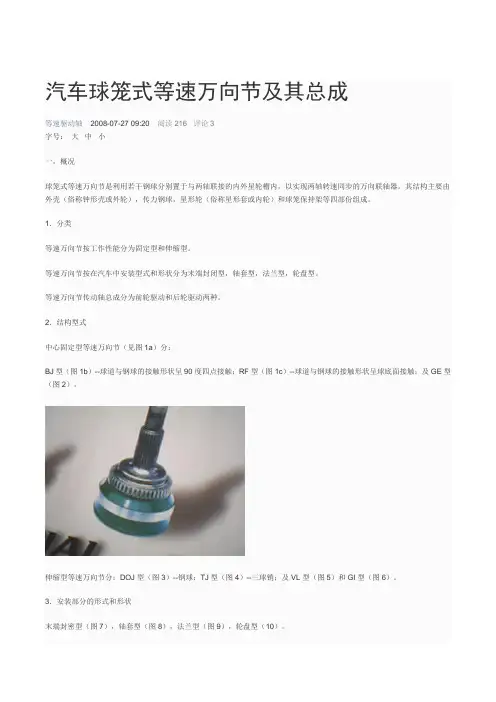

汽车球笼式等速万向节及其总成等速驱动轴 2008-07-27 09:20 阅读216 评论3字号：大中小一，概况球笼式等速万向节是利用若干钢球分别置于与两轴联接的内外星轮槽内，以实现两轴转速同步的万向联轴器。
其结构主要由外壳（俗称钟形壳或外轮），传力钢球，星形轮（俗称星形套或内轮）和球笼保持架等四部份组成。
1．分类等速万向节按工作性能分为固定型和伸缩型。
等速万向节按在汽车中安装型式和形状分为末端封闭型，轴套型，法兰型，轮盘型。
等速万向节传动轴总成分为前轮驱动和后轮驱动两种。
2．结构型式中心固定型等速万向节（见图1a）分：BJ型（图1b）--球道与钢球的接触形状呈90度四点接触；RF型（图1c）--球道与钢球的接触形状呈球底面接触；及GE型（图2）。
伸缩型等速万向节分：DOJ型（图3）--钢球；TJ型（图4）--三球销；及VL型（图5）和GI型（图6）。
3．安装部分的形式和形状末端封密型（图7），轴套型（图8），法兰型（图9），轮盘型（10）。
4．等速万向节转动轴总成结构分：前轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图11）；BJ型+VL型或RF型+VL型的组合（图12）；BJ型+TJ型或RF型+TJ 型的组合（图13）。
后轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图15）；BJ型+TJ型或RF型+TJ的组合（图16）；VL型+VL型的组合（图17）；TJ型+TJ型的组合（图18）。
5．技术要求，性能要求，外观质量要求，出厂检验和型式检验，标志、包装等要求按JB/T 10189-2000标准。
二, BJ(RF)型球笼万向节的制造BJ(RF)型球笼万向节（俗称外球笼）主要由外轮（钟形壳），星形轮（内轮），保持架，钢球四个零件组成。
其中所用钢球,外轮、内轮、保持架坯料一般属外购件，车、铣、搓、磨等为自主加工。
在加工BJ（RF）型球笼式等速万向节的过程中，决定品质优劣的主要关键：一是必须严格控制外轮和内轮三对球道两钢球距离的公差要求；二是必须严格控制外轮六条球道和内轮六条球道六等分的公差要求；三是必须严格控制外轮内球面中心高与球道中心高和内轮外球面中心高和球道中心高两者偏心距的公差要求；四是严格控制外轮内球面和六条球道的同轴度，内轮外球面和六条球道的同轴度公差要求；五是必须符合原车型对外轮螺栓、外花键及其总长度的装配要求和内轮内花键与芯轴的配合要求。
