《视觉SLAM⼗四讲》笔记（ch7）ch7 视觉⾥程计1本章⽬标：1.理解图像特征点的意义，并掌握在单副图像中提取出特征点及多副图像中匹配特征点的⽅法2.理解对极⼏何的原理，利⽤对极⼏何的约束，恢复出图像之间的摄像机的三维运动3.理解PNP问题，以及利⽤已知三维结构与图像的对应关系求解摄像机的三维运动4.理解ICP问题，以及利⽤点云的匹配关系求解摄像机的三维运动5.理解如何通过三⾓化获得⼆维图像上对应点的三维结构本章⽬的：基于特征点法的vo，将介绍什么是特征点，如何提取和匹配特征点，以及如何根据配对的特征点估计相机运动和场景结构，从⽽实现⼀个基本的两帧间视觉⾥程计。

特征点：⾓点、SIFT(尺度不变特征变换，Scale-Invariant Feature Transform)、SURF、、ORB（后三个是⼈⼯设计的特征点，具有更多的优点）特征点的组成：1.关键点：指特征点在图像⾥的位置2.描述⼦：通常是⼀个向量，按照某种⼈为设计的⽅式，描述了该关键点周围像素的信息。

相似的特征应该有相似的描述⼦（即当两个特征点的描述⼦在向量空间上的距离相近，认为这两个特征点是⼀样的）以ORB特征为代表介绍提取特征的整个过程：ORB特征：OrientedFAST关键点+BRIEF关键⼦提取ORB特征的步骤：1.提取FAST⾓点：找出图像中的“⾓点”，计算特征点的主⽅向，为后续BRIEF描述⼦增加了旋转不变特性FAST⾓点：主要检测局部像素灰度变化明显的地⽅特点：速度快缺点：1).FAST特征点数量很⼤且不确定，但是我们希望对图像提取固定数量的特征2).FAST⾓点不具有⽅向信息，并且存在尺度问题解决⽅式：1).指定要提取的⾓点数量N，对原始FAST⾓点分别计算Harris响应值，然后选取前N个具有最⼤响应值的⾓点作为最终的⾓点集合2).添加尺度和旋转的描述 尺度不变性的实现：构建图像⾦字塔，并在⾦字塔的每⼀层上检测⾓点（⾦字塔：指对图像进⾏不同层次的降采样，以获得不同分辨率的图像）特征旋转的实现：灰度质⼼法（质⼼：指以图像块灰度值作为权重的中⼼）2.计算BRIEF描述⼦：对前⼀步提取出的特征点周围图像区域进⾏扫描特点：使⽤随机选点的⽐较，速度⾮常快，由于使⽤了⼆进制表达，存储起来也⼗分⽅便，适⽤于实时的图像匹配在不同图像之间进⾏特征匹配的⽅法：1.暴⼒匹配：浮点类型的描述⼦，使⽤欧式距离度量⼆进制类型的描述⼦（⽐如本例中的BRIEF描述⼦），使⽤汉明距离度量缺点：当特征点数量很⼤时，暴⼒匹配法的运算量会变得很⼤2.快速近似最近邻（FLANN）：适合匹配特征点数量极多的情况实践部分：1.OpenCV的图像特征提取、计算和匹配的过程：演⽰如何提取ORB特征并进⾏匹配代码： 1 #include <iostream>2 #include <opencv2/core/core.hpp>3 #include <opencv2/features2d/features2d.hpp>4 #include <opencv2/highgui/highgui.hpp>56using namespace std;7using namespace cv;89int main(int argc,char** argv)10 {11if(argc!=3)12 {13 cout<<"usage:feature_extraction img1 img2"<<endl;14return1;15 }1617//读取图像18 Mat img_1=imread(argv[1],CV_LOAD_IMAGE_COLOR);19 Mat img_2=imread(argv[2],CV_LOAD_IMAGE_COLOR);2021//初始化22 vector<KeyPoint> keypoints_1,keypoints_2;//关键点,指特征点在图像⾥的位置23 Mat descriptors_1,descriptors_2;//描述⼦,通常是向量24 Ptr<ORB> orb=ORB::create(500,1.2f,8,31,0,2,ORB::HARRIS_SCORE,31,20);2526//第⼀步：检测OrientFAST⾓点位置27 orb->detect(img_1,keypoints_1);28 orb->detect(img_2,keypoints_2);2930//第2步：根据⾓点位置计算BRIEF描述⼦31 orb->compute(img_1,keypoints_1,descriptors_1);32 orb->compute(img_2,keypoints_2,descriptors_2);3334 Mat outimg1;35 drawKeypoints(img_1,keypoints_1,outimg1,Scalar::all(-1),DrawMatchesFlags::DEFAULT);36 imshow("1.png的ORB特征点",outimg1);37 Mat outimg2;38 drawKeypoints(img_2,keypoints_2,outimg2,Scalar::all(-1),DrawMatchesFlags::DEFAULT);39 imshow("2.png的ORB特征点",outimg2);4041//第3步：对两幅图像中的BRIEF描述⼦进⾏匹配，使⽤Hamming距离42 vector<DMatch> matches;43//特征匹配的⽅法：暴⼒匹配44 BFMatcher matcher(NORM_HAMMING);45 matcher.match(descriptors_1,descriptors_2,matches);46// for(auto it=matches.begin();it!=matches.end();++it)47// {48// cout<<*it<<" ";49// }50// cout<<endl;5152//第4步：匹配点对筛选53 distance是min_dist5455double min_dist=10000,max_dist=0;5657//找出所有匹配之间的最⼩距离和最⼤距离，即最相似的和最不相似的和最不相似的两组点之间的距离58for(int i=0;i<descriptors_1.rows;++i)59 {60double dist=matches[i].distance;61// cout<<dist<<endl;62if(dist<min_dist) min_dist=dist;63if(dist>max_dist) max_dist=dist;64 }6566 printf("--Max dist:%f\n",max_dist);67 printf("--Min dist:%f\n",min_dist);6869//当描述⼦之间的距离⼤于两倍的最⼩距离时，即认为匹配有误70//但有时候最⼩距离会⾮常⼩，设置⼀个经验值作为下限71 vector<DMatch> good_matches;72for(int i=0;i<descriptors_1.rows;++i)73 {74if(matches[i].distance<=max(2*min_dist,30.0))75 {76 good_matches.push_back(matches[i]);77 }78 }7980//第5步：绘制匹配结果81 Mat img_match;82 Mat img_goodmatch;83 drawMatches(img_1,keypoints_1,img_2,keypoints_2,matches,img_match);84 drawMatches(img_1,keypoints_1,img_2,keypoints_2,good_matches,img_goodmatch);85 imshow("所有匹配点对",img_match);86 imshow("优化后匹配点对",img_goodmatch);87 waitKey(0);8889return0;90 }实验结果：1.png中提取到的特征点2.png中提取到的特征点匹配结果： 所有点对匹配结果 优化后的匹配点对结果（筛选依据是Hamming距离⼩于最⼩距离的两倍）结果分析：尽管在这个例⼦中利⽤⼯程经验优化筛选出正确的匹配，但并不能保证在所有其他图像中得到的匹配都是正确的，所以，在后⾯的运动估计中，还要使⽤去除误匹配的算法。

三维空间刚体运动——（1）齐次坐标与旋转矩阵⽬录：什么是齐次坐标？简单的说：齐次坐标就是在原有坐标上加上⼀个维度：使⽤齐次坐标有什么优势1、能⾮常⽅便的表达点在直线或平⾯上在2D平⾯上，⼀条直线 l 可以⽤⽅程 ax + by + c = 0 来表⽰，该直线⽤向量表⽰的话⼀般记做我们知道点p = (x, y)在直线 l 上的充分必要条件是 ax + by + c = 0如果使⽤齐次坐标的话，点p的齐次坐标就是p'=(x, y, 1)那么 ax + by + c = 0 就可以⽤两个向量的内积（点乘）来表⽰：因此，点p在直线l上的充分必要条件就是直线l 与p的齐次坐标p'的内积：是不是很⽅便呢！同理，我们知道三维空间的⼀个平⾯A可以⽤⽅程 ax + by + cz + d = 0 来表⽰，三维空间的⼀个点P=(x, y, z) 的齐次坐标 P'=(x, y, z, 1)，类似的，点P在空间平⾯A上可以⽤两个向量的内积来表⽰，如下：因此，点P在平⾯A上的充分必要条件就是平⾯A 向量与P的齐次坐标P'的内积（点乘）：2、⽅便表达直线与直线，平⾯与平⾯的交点先给出结论，后⾯再具体解释：结论：在齐次坐标下，可以⽤两个点 p, q 的齐次坐标叉乘结果来表达⼀条直线 l，也就是l = p x q也可以使⽤两条直线 l, m 的叉乘表⽰他们的交点 xx = l x m见下⾯⽰例图。

之所以可以这么简洁的表⽰交点是因为采⽤了齐次坐标的表⽰⽅式。

那么这是为什么呢？先介绍⼀下叉乘（也称叉积、外积）的概念：两个向量 a和b 的叉乘仅在三维空间中有定义，写作 a x ba xb 是与向量 a, b都垂直的向量，其⽅向通过右⼿定则（见下图）决定。

其模长等于以两个向量为边的平⾏四边形的⾯积（见下图）。

叉乘可以定义为：其中θ表⽰a, b的夹⾓（0°到180°之间），||a||, ||b||是向量a, b的模长n则是⼀个与向量a, b所构成的平⾯垂直的单位向量根据叉乘定义：向量⾃⾝叉乘结果为0，因为夹⾓为0。

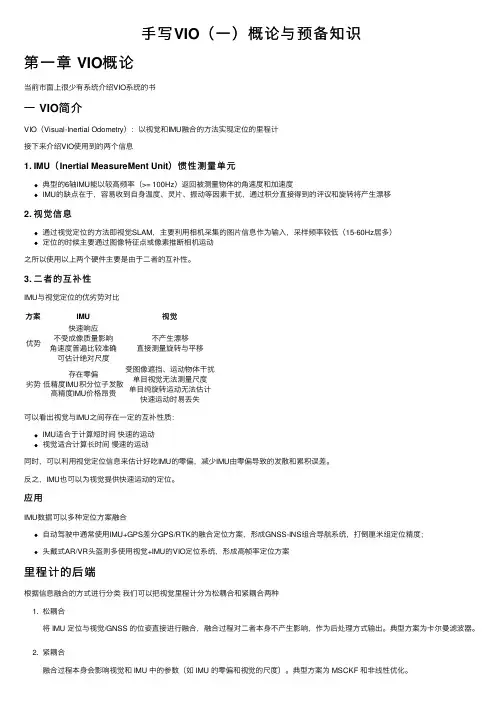

⼿写VIO（⼀）概论与预备知识第⼀章 VIO概论当前市⾯上很少有系统介绍VIO系统的书⼀ VIO简介VIO（Visual-Inertial Odometry）：以视觉和IMU融合的⽅法实现定位的⾥程计接下来介绍VIO使⽤到的两个信息1. IMU（Inertial MeasureMent Unit）惯性测量单元典型的6轴IMU能以较⾼频率（>= 100Hz）返回被测量物体的⾓速度和加速度IMU的缺点在于，容易收到⾃⾝温度、灵⽚、振动等因素⼲扰，通过积分直接得到的评议和旋转将产⽣漂移2. 视觉信息通过视觉定位的⽅法即视觉SLAM，主要利⽤相机采集的图⽚信息作为输⼊，采样频率较低（15-60Hz居多）定位的时候主要通过图像特征点或像素推断相机运动之所以使⽤以上两个硬件主要是由于⼆者的互补性。

3. ⼆者的互补性IMU与视觉定位的优劣势对⽐⽅案IMU视觉优势快速响应不受成像质量影响⾓速度普遍⽐较准确可估计绝对尺度不产⽣漂移直接测量旋转与平移劣势存在零偏低精度IMU积分位⼦发散⾼精度IMU价格昂贵受图像遮挡、运动物体⼲扰单⽬视觉⽆法测量尺度单⽬纯旋转运动⽆法估计快速运动时易丢失可以看出视觉与IMU之间存在⼀定的互补性质：IMU适合于计算短时间快速的运动视觉适合计算长时间慢速的运动同时，可以利⽤视觉定位信息来估计好吃IMU的零偏，减少IMU由零偏导致的发散和累积误差。

反之，IMU也可以为视觉提供快速运动的定位。

应⽤IMU数据可以多种定位⽅案融合⾃动驾驶中通常使⽤IMU+GPS差分GPS/RTK的融合定位⽅案，形成GNSS-INS组合导航系统，打倒厘⽶组定位精度；头戴式AR/VR头盔则多使⽤视觉+IMU的VIO定位系统，形成⾼帧率定位⽅案⾥程计的后端根据信息融合的⽅式进⾏分类我们可以把视觉⾥程计分为松耦合和紧耦合两种1. 松耦合将 IMU 定位与视觉/GNSS 的位姿直接进⾏融合，融合过程对⼆者本⾝不产⽣影响，作为后处理⽅式输出。

第一节课习题屋卡2017年12月19日一、验证向量叉乘的李代数性质我们说向量和叉乘运算构成了李代数，现在请你验证它。

书中对李代数的定义为：李代数由⼀个集合V，⼀个数域 F 和⼀个⼀元运算[,] 组成。

如果它们满⼀以下⼀条性质，称(V,F,[,]) 为⼀个李代数，记作g二、推导SE(3) 的指数映射课上给出了SO(3) 的指数映射推导，但对于SE(3)，仅介绍了结论，没有给出详细推导。

请你完成SE(3) 指数映射部分，有关左雅可⼀的详细推导。

三、伴随在SO(3) 和SE(3) 上，有⼀个东西称为伴随（Adjoint）。

下⼀请你证明SO(3) 伴随的性质。

对于SO(3)，有：Rexp(p∧)RT = exp((Rp)∧).此时称Ad(R) = R。

解：四、轨迹的描绘我们通常会记录机器⼀的运动轨迹，来观察它的运动是否符合预期。

⼀部分数据集都会提供标准轨迹以供参考，如kitti、TUM-RGBD 等。

这些⼀件会有各⼀的格式，但⼀先你要理解它的内容。

记世界坐标系为W，机器⼀坐标系为C，那么机器⼀的运动可以⼀TWC 或TCW 来描述。

现在，我们希望画出机器⼀在世界当中的运动轨迹，请回答以下问题：1.事实上，TWC 的平移部分即构成了机器⼀的轨迹。

它的物理意义是什么？为何画出TWC 的平移部分就得到了机器⼀的轨迹？解：wc T 的平移部分构成机器人的轨迹，它的物理意义是机器人在现实三维空间中的坐标点。

wc T 包含平移和旋转部分 ，平移指的是机器人在空间中的运动位置，而旋转部分是指机器人在每个位置的方向状态。

2. 我为你准备了⼀个轨迹⼀件（code/trajectory.txt ）。

该⼀件的每⼀⼀由若⼀个数据组成，格式为[t,tx,ty,tz,qx,qy,qz,qw],其中 t 为时间，tx,ty,tz 为 TWC 的平移部分，qx,qy,qz,qw 是四元数表⼀的 TWC 的旋转部分，qw 为四元数实部。

同时，我为你提供了画图程序 draw_trajectory.cpp ⼀件。

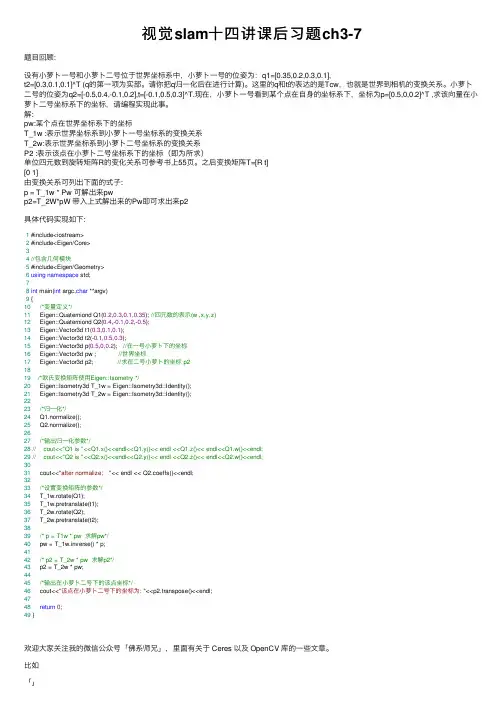

视觉slam⼗四讲课后习题ch3-7题⽬回顾:设有⼩萝⼘⼀号和⼩萝⼘⼆号位于世界坐标系中，⼩萝⼘⼀号的位姿为：q1=[0.35,0.2,0.3,0.1],t2=[0.3,0.1,0.1]^T (q的第⼀项为实部。

请你把q归⼀化后在进⾏计算)。

这⾥的q和t的表达的是Tcw，也就是世界到相机的变换关系。

⼩萝⼘⼆号的位姿为q2=[-0.5,0.4,-0.1,0.2],t=[-0.1,0.5,0.3]^T.现在，⼩萝⼘⼀号看到某个点在⾃⾝的坐标系下，坐标为p=[0.5,0,0.2]^T ,求该向量在⼩萝⼘⼆号坐标系下的坐标，请编程实现此事。

解:pw:某个点在世界坐标系下的坐标T_1w :表⽰世界坐标系到⼩萝⼘⼀号坐标系的变换关系T_2w:表⽰世界坐标系到⼩萝⼘⼆号坐标系的变换关系P2 :表⽰该点在⼩萝⼘⼆号坐标系下的坐标（即为所求）单位四元数到旋转矩阵R的变化关系可参考书上55页。

之后变换矩阵T=[R t][0 1]由变换关系可列出下⾯的式⼦:p = T_1w * Pw 可解出来pwp2=T_2W*pW 带⼊上式解出来的Pw即可求出来p2具体代码实现如下:1 #include<iostream>2 #include<Eigen/Core>34//包含⼏何模块5 #include<Eigen/Geometry>6using namespace std;78int main(int argc,char **argv)9 {10/*变量定义*/11 Eigen::Quaterniond Q1(0.2,0.3,0.1,0.35); //四元数的表⽰(w ,x,y,z)12 Eigen::Quaterniond Q2(0.4,-0.1,0.2,-0.5);13 Eigen::Vector3d t1(0.3,0.1,0.1);14 Eigen::Vector3d t2(-0.1,0.5,0.3);15 Eigen::Vector3d p(0.5,0,0.2); //在⼀号⼩萝⼘下的坐标16 Eigen::Vector3d pw ; //世界坐标17 Eigen::Vector3d p2; //求在⼆号⼩萝⼘的坐标 p21819/*欧⽒变换矩阵使⽤Eigen::Isometry */20 Eigen::Isometry3d T_1w = Eigen::Isometry3d::Identity();21 Eigen::Isometry3d T_2w = Eigen::Isometry3d::Identity();2223/*归⼀化*/24 Q1.normalize();25 Q2.normalize();2627/*输出归⼀化参数*/28// cout<<"Q1 is "<<Q1.x()<<endl<<Q1.y()<< endl <<Q1.z()<< endl<<Q1.w()<<endl;29// cout<<"Q2 is "<<Q2.x()<<endl<<Q2.y()<< endl <<Q2.z()<< endl<<Q2.w()<<endl;3031 cout<<"after normalize； "<< endl << Q2.coeffs()<<endl;3233/*设置变换矩阵的参数*/34 T_1w.rotate(Q1);35 T_1w.pretranslate(t1);36 T_2w.rotate(Q2);37 T_2w.pretranslate(t2);3839/* p = T1w * pw 求解pw*/40 pw = T_1w.inverse() * p;4142/* p2 = T_2w * pw 求解p2*/43 p2 = T_2w * pw;4445/*输出在⼩萝⼘⼆号下的该点坐标*/46 cout<<"该点在⼩萝⼘⼆号下的坐标为: "<<p2.transpose()<<endl;4748return0;49 }欢迎⼤家关注我的微信公众号「佛系师兄」，⾥⾯有关于 Ceres 以及 OpenCV 库的⼀些⽂章。

计算机视觉技术中的视觉SLAM方法计算机视觉技术中的视觉SLAM（Simultaneous Localization and Mapping）是一种重要的技术手段，用于实现机器或无人系统在未知环境中的自主定位和建图。

视觉SLAM方法通过分析场景中的图像或视频流，提取出关键的视觉特征，并通过特征匹配、视觉里程计、重建和优化等步骤，实现对环境的定位和地图的构建。

视觉SLAM方法有着广泛的应用，如无人飞行器、自动驾驶汽车、增强现实等领域。

在这些应用中，视觉SLAM能够帮助机器或系统在未知环境中实现自主导航和场景理解，提高其感知能力和操作能力。

视觉SLAM方法主要可以分为稀疏SLAM和稠密SLAM两大类。

稀疏SLAM方法采用基于特征的方法，即通过提取场景中的显著特征点或关键帧进行定位和建图。

典型的算法有基于滤波的扩展卡尔曼滤波（EKF-SLAM）和基于优化的非线性后端优化（BA）等方法。

扩展卡尔曼滤波是最早提出并应用于SLAM问题的方法之一。

它基于线性化的状态空间模型，通过滤波器进行状态估计和地图更新，但在处理大规模、复杂环境时存在计算效率低和不稳定的问题。

非线性后端优化方法是基于图优化理论的方法，通过最小化误差函数对状态和地图进行联合优化，可以得到更准确的定位和地图。

典型的算法有基于因子图的优化（GTSAM）和基于位姿图的优化（Pose Graph Optimization）等方法。

稠密SLAM方法则采用光流法或深度学习方法，通过计算相邻帧之间的像素位移或深度信息，实现对环境的精确建模。

典型的算法有基于基础矩阵的方法（例如，八点法、五点法）和基于深度学习的全局优化方法（例如，地图拼接网络、深度光度法）等。

八点法是基础矩阵计算中最简单常见的算法之一，通过至少通过八对对应点对计算出两帧之间的基础矩阵，从而实现相机运动的估计和地图的重建。

八点法基于线性方程组的求解，具有计算效率高的优势，但对输入数据质量和数量有一定要求。
