手工电弧焊运条方法手工电弧焊是一种广泛应用于金属焊接的工艺，它可以在高温下将两个金属零件进行牢固的连接。
然而，电弧焊是一种高技能要求的工艺，需要焊接工程师熟练掌握运条技巧，才能保证焊接质量和效率。
运条是电弧焊的主要工序之一，它是在焊接过程中将运条杆插入到两端的金属零件中，以防止熔化的金属在凝固之前流动。
本文将介绍手工电弧焊运条方法，这些方法适用于不同种类的金属零件，并给出了一些操作提示，以帮助焊接工程师提高焊接质量和效率。
1. 运条材料选择运条杆的材料应与要焊接的金属零件相同或类似。
一般来说，对于碳钢零件，可以选择碳钢运条；对于不锈钢零件，可以选择不锈钢运条。
如果要进行混合焊接，则应选择与主要材料类似的材料作为运条。
2. 运条杆长度选择运条杆的长度应该与要焊接的零件厚度相同。
如果运条杆太短，则会对焊接过程中的热流造成影响，导致焊缝质量差。
如果运条杆太长，则会增加焊接成本和难度。
3. 运条位置选择运条应该被放置在要焊接的金属零件的边缘位置，这样可以最大限度地控制和定位热流，避免金属流动过多。
在进行横向焊接时，应该将运条垂直放置在零件的两端；在进行纵向焊接时，应该将运条平行放置于零件上。
4. 运条插入技巧将运条杆插入两个要焊接的金属零件之间的技巧是非常重要的。
一般来说，应该将运条杆轻轻地插入零件的边缘，确保杆的长度与零件的厚度相同，并将运条稳定地固定在零件上。
在进行插入时，应该保持运条的方向与焊接方向相同，以便在焊接时保持焊缝质量。
如果运条在插入时倾斜，将会导致焊接质量差和焊接速度变慢。
5. 运条选择操作人员还应了解不同类型的运条的用途。
除了标准的直型和弯型运条，还有一些用于特殊作业的运条。
这些运条可以帮助焊接工程师解决焊接特定部位时的难题，并提高其工作效率。
例如，弯曲运条可在焊接曲线时帮助焊接工人插入运条。
6. 运条板使用运条板可以加快运条插入过程并减少可能性。
操作人员可以将运条板放在金属零件上，然后将运条插入到板的槽中。

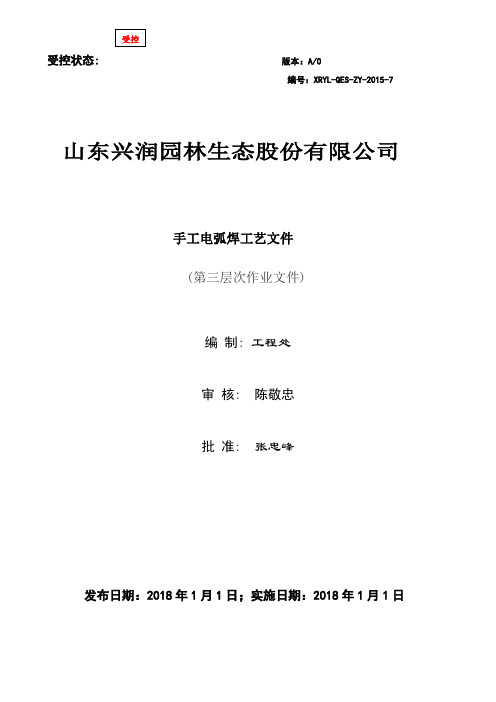

受控状态: 版本：A/0编号：XRYL-QES-ZY-2015-7山东兴润园林生态股份有限公司手工电弧焊工艺文件(第三层次作业文件)编制:工程处审核: 陈敬忠批准:张忠峰发布日期：2018年1月1日；实施日期：2018年1月1日一、目的本指导书规定手工焊的基本方法，焊条的选用，焊接时的一般参数以及正确的作业规范和工作中的注意事项。
二、范围本工艺适用于桥架等钢件的焊接，一般低碳钢、普通低合金钢的制作所需的各种厚度焊接三、设备电焊机BX6-250额定输入电压：单相380V输出电压16-45V使用焊条直径ø0.8-1.0mm额定输出电流：50-250A最佳焊接厚度：1.5-4mm四、操作工艺1、焊接操作前应首先检查被焊工件部位有无铁锈、割渣、毛刺、油脂、涂层等垃圾物，焊前必须严格清理，否则极易引起熔核成形不良，甚至会产生未焊透等质量的发生。
2、焊接前应领会图纸的技术要求，严格按照图纸要求进行施工，在将焊接件按图纸尺寸要求定位好后，应用工艺撑杆加强、加固，以防止或减小在焊接过程中产生的焊接变形，确保产品质量。
3、焊接所用焊条应干燥，不同的母材、不同的强度应选用不同的焊条，酸性焊条在使用前经75—150˚C烘焙1小时，而碱性焊条由于对水、锈产生气孔的敏感性较大，焊条在使用前经350—400˚C烘焙1—2小时。
4、酸性焊条由于电弧稳定，可用交、直流施焊，而碱性焊条焊接时必须用直流施焊；酸性焊条焊接电流大，而碱性焊条焊接电流小，较同规格的酸性焊条小约10%左右。
5、一般情况下，在焊接6mm以下的板材时，不需要开坡口，而在大于6mm以上时，为了考虑到焊接强度通常情况下在焊接前需开坡口，开坡口时，一般需留2mm钝边，角度为30˚左右。
（见下图）单面坡口6、调整好合适的电流，具体不同板厚选用不同直径的焊条的焊接电流见下表。
7、在焊接前应将焊接件用点焊的形式固定，点焊所用的焊接材料应与正式焊接的材料一致，定位焊焊缝应与正式焊焊缝有相同的质量要求，定位焊厚度不宜超过设计焊缝厚度的2/3，其长度不宜大于20mm，定位焊焊缝上如有气孔和裂纹等焊接缺陷时，必须清除重焊。
手工电弧焊的特点工艺参数及焊接电弧的引燃运条接头和收弧一．手工电弧焊工艺特点手工电弧焊的代号是111，是手工操作焊条进行焊接的电弧焊的方法。
也是在焊接领域里劳动强度最大的焊接方法，电弧焊是利用电弧作热源的熔焊方法。
（一）优点：1.工艺灵活，适应性强，适合于各种金属的全位置焊接。
2.质量好，与气焊埋弧焊相比，金相组织细，热影响区小，接头性能好。
3.易于调整；易于通过工艺调整（如对称焊接等）来控制变形和改善应力。
4.简单方便：设备简单，操作方便。
（二）缺点；1.对焊工要求高：焊工的操作技术和经验，直接影响产品质量2.劳动条件差：焊工在工作时手脑并用，精神高度集中，而且还要受到高温度烘烤，及有毒、烟尘、弧光辐射和金属蒸气的危害。
3.生产效率低：焊工受体质的影响，焊接工艺参数选择范围较小，故生产效率低。
（三）应用范围在矿山、冶金、仪表、造船、锅炉及压力容器，机械制造，化工设备及航空航天制造维修业中都广泛的应用。
是工业上不可缺少的一项焊接方法。
二．手工电弧焊的工艺参数。
选择合适的焊接工艺参数，对提高焊接质量和生产率是十分重要的。
焊接工艺参数是指焊接时为提高焊接质量而选定的各个物理量。
（一）焊接电源种类和极性的选择手工电弧时采用的电源有交流电源和直流电源两大类，根据焊条性质进行选择。
1．焊接电源的选择酸性焊条可采用交、直流两种电源，但优先选用交流电源，碱性焊条由于电弧稳定性差，必须直流电源，但对药皮中含有较多稳弧剂的碱性焊条（低氢钾型），也可使用交流电源，但此时电源的空载电压应较高些。
2．极性的选择在采用正接，碱性焊条采用反接，这样电弧燃烧稳定，飞溅小，声音平静均匀。
（二）焊条直径的选择工件较厚，焊条直径越大，工件越薄，焊条直径越小。
焊条直径与焊件厚度的关系接头形式不同，焊条直径也不同，T 形接头应比对接接头使用焊条直径应大些，立焊、横焊等空间位置比平焊所选用的焊条直径应小一些，立焊最大直径不超过5MM ，所选用的焊条不超过4MM 。
第一节概述手工电弧焊是利用焊条与工件之间的燃烧的电弧热熔化焊条端部和工件局部，在焊条端部迅速熔化的金属细小熔滴经弧柱过渡到工件已经局部熔化的金属中，并与之融合一起形成熔池，随着电弧向前移动，熔池的液态金属逐步冷却结晶而形成焊缝。
电弧中心温度在5000℃以上，电弧在16~40V范围，焊接电流在200~500A之间。
一、工艺特点1、焊条电弧焊设备简单，操作灵活方便，应适性强，可达性好，不受场地和焊接位置的限制，在焊条能达到的地方一般都能施焊。
2、可焊金属广，除难熔或极易氧化的金属外。
3、待焊接头装配要求较低，但对焊工操作要求高。
4、劳动条件差，熔敷速度慢，生产效率低。
二、适用范围和局限性1、可焊接工件厚度范围1mm以下的薄板不易用焊条电弧焊；采用坡口多层焊的厚度虽然不受限制，但效率低，填充金属量大，其经济性下降，所以一般用在3~40mm之间。
2、可焊金属范围能焊的金属有碳钢、低合金钢、不锈钢、耐热钢、铝铜及其合金；能焊但可能需预热、后热或两者兼有的金属有铸铁、高强度钢、淬火钢等；不能焊的金属主要有低熔点金属，如锌、铅、锡及其合金；难熔金属如钨、钼、钽等，活性金属如钛、铌、锆。
3、最合适的产品结构和生产性质结构复杂的产品，在结构上具有很多短的不规则的，具有各种空间位置及其它不易实现机械化和自动化焊接的焊缝，最宜用焊条电弧焊。
第二节焊缝、焊接接头和焊接坡口一、焊接坡口开坡口的根本目的是保证焊缝焊透。
在所有坡口形式中，V形坡口是最基本的一种，如图1，其中α叫做坡口角，P叫做钝边，C叫做间隙。
坡口角、钝边和间隙为坡口三要素。
1、坡口角的作用坡口角的作用有三点：（1）使焊接热源伸入接头底部，降低熔深，保证焊缝焊透；（2）根部形状尺寸小，有利减热规范，特别是火焰能率，或焊接电流，从而减小热循环对热影响区的影响；（3）有利于减小焊接变形；（4）保证焊缝的形状系数。
2、间隙的作用间隙的作用是降低熔深，保证根部透度。
手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢结构工程制造重要结构的焊接。
一、焊前准备1.根据施焊结构钢材的强度等级，各种接头形式选择相等强度等级牌号和合适焊条直径。
2。
当施工环境温度低于0℃，或钢材的碳当量大于0。
41%及结构刚性过大，构件较厚时应采用焊前预热措施,预热温度为80℃~100℃，预热范围为板厚的5倍,但不小于100mm。
3。
工件厚度大于6 mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度α为60°,钝边p=0~1 mm ，装配间隙b＝0～1 mm，如图1。
当板厚差≥4 mm 时，应对较厚板材的对接边缘进行削斜处理,如图2。
4。
焊条烘焙：酸性药皮类型焊条焊前烘焙150℃×2保温2小时；碱性药皮类焊条焊前必须进行300～350℃×2烘焙，并保温2小时才能使用。
5.焊前接头清洁要求,在坡口或焊接处两侧30 mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须清除干净.6。
在板缝两端如余量小于50 mm时，焊前两端应加引弧、熄弧板，其规格不小于50×50 mm。
二、焊接材料的选用1。
首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。
2。
考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条. 3。
在满足使用性能和操作性能的前提下,应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接规范1。
应根据板厚选择焊条直径，确定焊接电流，如表.该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10~15%；〉16 mm板厚焊接底层选φ3。
2 mm焊条,角焊焊接电流应比对接焊焊接电流稍大。
2。
为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小.3.厚件焊接，应严格控制层间温度，各层焊缝不宜过宽,应考虑多道多层焊接.4.对接焊缝正面焊接厚，反面使用碳气刨扣槽,并进行封底焊接.四、焊接程序1。
电弧焊焊接工艺参数1.4 焊接工艺参数1．4 焊接工艺参数焊接工艺参数是指焊接时，为保证焊接质量而选定的诸物理量( 例如：焊接电流、电弧电压、焊接速度、热输入等) 的总称。
焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压、焊接速度和预热温度等。
1．4．1 焊条直径焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择的。
厚度较大的焊件，搭接和T 形接头的焊缝应选用直径较大的焊条。
对于小坡口焊件，为了保证底层的熔透，宜采用较细直径的焊条，如打底焊时一般选用Φ2.5mm 或Φ3.2mm 焊条。
不同的焊接位置，选用的焊条直径也不同，通常平焊时选用较粗的Φ(4.0～6.0)mm 的焊条，立焊和仰焊时选用Φ(3.2～4.0)mm 的焊条；横焊时选用Φ(3.2～5.0)mm 的焊条。
对于特殊钢材，需要小工艺参数焊接时可选用小直径焊条。
根据工件厚度选择时，可参考表3-20。
对于重要结构应根据规定的焊接电流范围( 根据热输入确定)参照表3—21焊接电流与焊条直径的关系来决定焊条直径。
1．4．2 焊接电流焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。
焊接电流的选择直接影响着焊接质量和劳动生产率。
焊接电流越大，熔深越大，焊条熔化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易产生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。
因此，选择焊接电流时，应根据焊条类型、焊条直径、焊件厚度、接头形式、焊缝位置及焊接层数来综合考虑。
首先应保证焊接质量，其次应尽量采用较大的电流，以提高生产效率。
板厚较的，T 形接头和搭接头，在施焊环境温度低时，由于导热较快，所以焊接电流要大一些。
手工电弧焊工艺手工电弧焊工艺手工电弧焊工艺手工电弧焊工艺（一）焊接工艺参数选择焊接工艺参数选择焊接工艺参数选择焊接工艺参数选择1．焊条直径焊条直径焊条直径焊条直径焊条直径大小主要取决于焊件厚度、接头型式、焊缝位置、焊道层次等因素。
焊件厚度较大时，则应选用较大直径的焊条；平焊时，允许使用较大电流进行焊接，焊条直径也可大些；而立焊、仰焊及横焊，则宜选用较小直径的焊条；多层焊的第一层焊缝，为了防止产生未焊透缺陷，宜采用小直径焊条。
2．焊接电流焊接电流焊接电流焊接电流焊接电流的大小，主要根据焊条类型、焊条直径、焊件厚度以及接头型式、焊缝位置、焊道层次等因素确定。
在使用结构钢焊条进行平焊时，焊接电流可根据下列经验公式初选。
I＝Kd 式中：I──焊接直流（A）；d──焊条直径（mm）；K──经验系数（A/mm）。
K和d的关系见表35。
立焊、横焊、仰焊时，焊接电流应比平焊电流小10～20％。
合金钢焊条、不锈钢焊条，由于电阻大、热膨胀系数高，若电流大则焊接过程中焊条容易发红，造成药皮脱落，影响焊接质量，因此焊接电流应适当减小。
3．焊缝层数焊缝层数焊缝层数焊缝层数焊缝层数视焊件厚度而定。
中、厚板一般都采用多层焊。
焊缝层数多些，有利于提高焊缝金属的塑性、韧性，但层数增加，焊件变形倾向亦增加，应综合考虑后确定。
4．电源种类和极性电源种类和极性电源种类和极性电源种类和极性直流电源的电弧稳定，飞溅少，焊缝质量好，因此重要焊接结构或厚板大刚度结构件的焊接，应采用直流弧焊电源。
其余情况下，应优先考虑采用交流弧焊电源。
碱性焊条施焊或薄板焊接，应采用直流反接。
酸性焊条施焊，宜采用直流正接。
（二）定位焊定位焊定位焊定位焊焊接结构制造过程中，几乎所有零部件均先通过点固焊（定位焊）进行组装，然后再焊接成一体。
定位焊的质量，将直接影响焊缝质量乃至整个产品的质量，因此应给予足够的重视。
1．定位焊焊条定位焊焊条定位焊焊条定位焊焊条定位焊所用焊条应和正式焊接所用焊条相同，不能用受潮、脱皮或不知型号的焊条，不能用焊条头代替。
手工电弧焊焊接工艺————————————————————————————————作者：————————————————————————————————日期：手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢结构工程制造重要结构的焊接。
一、焊前准备1.根据施焊结构钢材的强度等级，各种接头形式选择相等强度等级牌号和合适焊条直径。
2.当施工环境温度低于0℃，或钢材的碳当量大于0.41％及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃～100℃，预热范围为板厚的5倍，但不小于100mm。
3.工件厚度大于6 mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度α为60°，钝边p=0~1 mm ,装配间隙b＝0~1 mm，如图1。
当板厚差≥4 mm 时，应对较厚板材的对接边缘进行削斜处理，如图2。
4.焊条烘焙：酸性药皮类型焊条焊前烘焙150℃×2保温2小时；碱性药皮类焊条焊前必须进行300～350℃×2烘焙，并保温2小时才能使用。
5.焊前接头清洁要求，在坡口或焊接处两侧30 mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须清除干净。
6.在板缝两端如余量小于50 mm时，焊前两端应加引弧、熄弧板，其规格不小于50×50 mm。
二、焊接材料的选用1.首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。
2.考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条。
3.在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接规范1.应根据板厚选择焊条直径，确定焊接电流，如表。
板厚(mm) 焊条直径(mm) 焊接电流(A) 备注3 2.5 80~90 不开口8 3.2 110~150 开V形坡口16 4.0 160~180 开X形坡口开形坡口20 4.0 180~200该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10～15％；>16 mm板厚焊接底层选φ3.2 mm焊条，角焊焊接电流应比对接焊焊接电流稍大。
焊接工艺参数一、手工电弧焊的焊接工艺参数选择选择合适的焊接工艺参数，对提高焊接质量和提高生产效率是十分重要. 焊接工艺参数(焊接规范)是指焊接时,为保证焊接质量而选定的诸多物理量.1、焊接电源种类和极性的选择焊接电源种类：交流、直流极性选择：正接、反接正接：焊件接电源正极，焊条接电源负极的接线方法。
反接：焊件接电源负极，焊条接电源正极的接线方法。
极性选择原则：碱性焊条常采用直流反接，否则，电弧燃烧不稳定，飞溅严重，噪声大，酸性焊条使用直流电源时通常采用直流正接。
2、焊条直径可根据焊件厚度进行选择。
一般厚度越大，选用的焊条直径越粗，焊条直径与焊件的关系见下表：焊件厚度(mm) 2 3 4-5 6-12 >13焊条直径(mm) 2 3.2 3.2-4 4-5 4-63、焊接电流的选择选择焊接电流时，要考虑的因素很多，如：焊条直径、药皮类型、工件厚度、接头类型、焊接位置、焊道层次等。
但主要由焊条直径、焊接位置、焊道层次来决定。
（1）焊条直径焊条直径越粗，焊接电流越大。
下表供参考焊条直径（mm) 1.6 2.0 2.5 3.2 4.0 5.0 6.0焊接电流（A) 25-45 40-65 50-80 100-130 160-210 260-270 260-300（2）焊接位置平焊位置时，可选择偏大一些焊接电流。
横、立、仰焊位置时，焊接电流应比平焊位置小10~20%。
角焊电流比平焊电流稍大一些。
（3）焊道层次打底及单面焊双面成型，使用的电流要小一些。
碱性焊条选用的焊接电流比酸性焊条小10%左右。
不锈钢焊条比碳钢焊条选用的焊接电流小左右等。
总之，电流过大过小都易产生焊接缺陷。
电流过大时，焊条易发红，使药皮变质，而且易造成咬边、弧坑等到缺陷，同时还会使焊缝过热，促使晶粒粗大。
（4）电弧电压电弧电压主要决定于弧长。
电弧长，则电弧电压高；反之，则低。
在焊接过程中，一般希望弧长始终保持一致，而且尽可能用短弧焊接。
