• 4、砂浆使用温度不应低于5度。
• 5、每日做好室外空气、砂浆温度、外加剂掺量记录及其 他有关资料。
ppt课件
20
• 安全注意事项： • 1、进入施工现场，要正确穿戴安全防护用品。 • 2、进入现场须戴好安全帽，施工现场严禁吸烟。 • 3、严禁乱拉设电线，做好绝缘措施。 • 4、从砖垛上取砌块时，先取高处后取低处，防止垛倒砸人。 • 5、 墙身砌体高度超过1.2m时，应搭设脚手架。 • 6、用内架砌外墙时，架板要低于外墙20cm，墙外按规定张挂安全网。 • 7、内脚手架上堆放砌块不得超过一层，架子转角处不得堆放砌块，同一块脚
ppt课件
3
• 3．操作工艺 • （1）基层处理：将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净，用砂浆找
平，拉线，用水平尺检查其平整度。 • （2）砌加气混凝土块： • 1）砌筑时按墙宽尺寸和砌块的规格尺寸，按排块设计，进行排列摆块，不够整块时可
以锯割成需要的尺寸，但不得小于砌块长度的1／3（600×1／3mm）。竖缝宽20mm， 水平灰缝15mm为宜。当最下一皮的水平灰缝厚度大于20mm时，应用细石混凝土找平 层铺砌。砌筑时，满铺满挤，上下丁字错缝，搭接长度不宜小于砌块长度的1／3，转 角处相互咬砌搭接。 • 2）砌块砌筑时应向砌筑面适量浇水，以保证砌块间粘接。每砌一皮砌块就位校正后用 砂浆灌垂直缝，随后进行灰缝的勒缝（原浆勾缝）深度一般为3～5mm。砂浆标号为M 5混合砂浆。 • 3）加气墙与结构墙柱联接处，必须按设计要求设置拉结筋（两皮砌块一层，墙厚200 mm每层两根，墙厚100mm每层一根）。两端伸入墙内不小于700mm及墙长的1/5。 （抗震等级超过8度及8度的需通常设置） • （3）在构造柱处墙体中应按要求留好拉筋和马牙槎；墙体砌至梁板附近时应待砌体沉 实（约一周时间）后再用细石砼把下部砌体与上部梁板间的空隙填实。 • （4）大于300宽洞口设置预制过梁（对于靠混凝土墙、柱的洞口采用现浇过梁）。 • （5）每层按规定留置砂浆试块。 • （6）砌筑后第二天开始对墙体进行适当浇水养护。 • （7）根据设计要求，加气混凝土砌体中部设一道60厚C20砼加强带，内配2￠6的钢筋。

正确：混凝土柱头
（二）砌体要求
栏杆两端均无可靠固定构件
（二）砌体要求
阳台栏杆端头固定在石材表面
（二）砌体要求 8、预制砼块（排气管洞）
（二）砌体要求 8、预制砼块（门框固定块预埋）
（二）砌体要求
9、窗台压顶梁
错误：窗台梁面水平
正确：窗台梁面放坡或放台
2015版”两防“3.1.5款4、结构找坡：窗台飘板面向外找坡， 找坡大于5%，严禁平设或向内找坡。
错：电箱过梁支座长度不足300
错：大于300洞口未设过梁
（一）砌体构造
洞口过梁支座长度不足
错误：没过梁或支座长度只有100 正确：加气块洞口过梁支座长度为300
2015版“两防”要求：大于300洞口必须设置过梁，加气块 洞口过梁的支座长度不小于300mm，其他砌体过梁搁置长度， 当墙厚大于等于240mm时，为300mm;当墙厚为370mm时，为250 mm.
砌体砂浆不饱满，通光缝多
①蒸压加气砼砌块采用普通水泥砂浆砌筑：竖向灰缝和水平灰缝厚度不宜大 于15 mm。要求砌筑砂浆初凝前原浆勾毛缝、确保灰缝饱满严实。
②蒸压加气砼砌块采用专用砂浆砌筑：水平和竖向灰缝厚度不宜大于4mm。 ③其他所有砖砌体，水平灰缝和竖向灰缝厚度均宜为10 mm；水平灰缝砂浆
饱满度不应小于90%，竖向灰缝的砂浆饱满度不应小于80%。
（二）砌体要求
12扁铁制作勾缝刀
（二）砌体要求
墙体水平和竖向灰缝不超过15mm 砌体周边与梁柱相接的缝为10~20mm
（二）砌体要求
120墙按工艺要求砌筑
好：灰缝均匀，横平竖直， 平整度、垂直度、斜砌砖 角 度、砂浆饱满度符合要求。
填缝砂浆工具
（二）砌体要求

〉 4.2 作业条件 1.车站轴线及装修1米线； 2.填充墙轴线及墙身线； 3.门窗洞口位置标高线； 4.设备基础位置线； 5.基面清理完成。
〉 4.3 操作工艺
砌块
砂浆
组砌
留槎
圈梁、过 梁、构造
柱
接口
1.蒸压灰砂砖提前1d-2d 浇水湿润；2.蒸压加气混 凝土砌块砌筑当天对砌筑 面喷水湿润； 3.砌块龄期需大于28d。
六、检验检测
1.水泥 同一生产厂家、同品种、同等级、同批号连续进场的水泥，袋装水泥不超过200t为一批，散装
水泥不超过500t为一批，每批抽样不少于一次，主要检测项目为强度、安定性和凝结时间。 2.钢筋
同一厂家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、 规格均应至少抽取1个钢筋试件，总数不应少于3个，主要检测项目为屈服强度、抗拉强度、伸长率弯曲性能 和重量偏差。 3.预拌混凝土
4.预拌砂浆 每一检验批且不超过250m³砌体的各类、各强度等级的普通砌筑砂浆，每
台搅拌机应至少抽检一次。压首批的预拌砂浆、蒸压加气混凝土砌块专用砂 浆，抽检可为3组，主要检测项目为砂浆试块的强度等级。 5.蒸压灰砂砖
每一生产厂家，蒸压灰砂砖每10万块为一个验收批，不足10万按1批计， 抽检1组，主要检测项目为尺寸偏差、外观质量、颜色、抗压强度和抗折强度 检测。 6.蒸压加气混凝土砌块
1.加气块与不同材料的界 面、接缝处采用增强耐碱 玻纤网格布加强，顶端与 梁板间不宜采用斜砌顶紧， 宜在墙顶放置通长高弹性 材料，再用防腐木楔楔紧； 2.普通砌块不同材料基体 交接处表面，应采取防止 抹灰开裂的加强措施，采 用加强网时，加强网与各 基体的搭接宽度不应小于 100mm； 3.门窗孔洞预留、墙面管 线开槽等须按照设计图纸 及施工方案执行，未经设 计允许，不得开横槽。

3.摆砖撂底、挂垂直线 4.分层砌筑 5.墙面勾缝 6.顶砖
7.构造柱要求
8.线槽、线盒与细部处理 9.检查与验收
1.工艺流程 定位放线→卫生间反坎制作→拉墙钢筋植筋→摆砖撂底→挂垂 直→分层砌筑→腰梁和窗台压顶梁→分层砌筑→门窗过梁施工→
分层施工到梁板底留置高度（标砖长度45º /60º即16-20cm双向斜
砌体墙长大于5m或2倍层高，在墙中间加设构造柱，具体需根据墙 厚及设计要求设置，当设计无要求时，构造柱应设置在填充墙的转角处 、 T形交接处或端部，构造柱的宽度与墙等宽。 构造柱与墙体的连接处砌成马牙槎，马牙槎应先退后进，进退尺寸 不小于60mm，高度200mm-300mm。 整面墙砌筑封顶7天后浇筑构造柱，构造柱的模板采用对拉螺杆拉 结，并在柱顶端制作喇叭口，砼浇筑成牛腿，模板拆除后将牛腿凿除。 当墙高超过4m时，在墙的半高或门顶标高处设置与混凝土墙柱连接 且沿全墙贯通的钢筋混凝土圈梁，圈梁与墙等宽，高度不小于120mm。 门窗洞口按要求设置预制过梁，过梁搁置长度不小于250mm；洞口 四周四周均布设置加强部位，做为门窗安装固定受力点。门窗安装固定 点位置为两侧上、中、下采用预制混凝土块砌筑，预制块的高度符合砖 的模数切大于120mm，厚度同墙厚。
交底内容
一、二次结构概况
二、施工准备
三、施工方法
四、质量保证措施
五、安全保证措施
一、二次结构概况
本工程内填充墙-2层为砼实心砖墙，-1层为加气砼砌块；局部管道井、风井为砼实 心砖墙。地上填充墙为加气砼砌块，卫生间加气砼墙下做 300高(结构板向上300)C20砼翻 边与楼板整体现浇，砼翻边上1.2m高为砼实心砖墙。管道井门口设150mm高，宽随墙厚的 C15混凝土门槛，管道井为砼实心砖砌体。填充墙厚度有 250、200、100厚。沿加气混凝

（1）基层处理：将结构面楼层水泥浮浆、施工垃圾清理干净，加气砼砌块墙根部提前浇水湿润，拉线进行找平，20mm以内采用水泥砂浆找平，超过30mm用细石混凝土找平，加气混凝土墙体底部用水泥砖砌筑四皮（高度不小于240mm）。
（3）制备砂浆：按照设计图纸要求砌块墙体砂浆采用M5.0混合砂浆。
（4）砌筑加气混凝土砌块：
（5）与后砌填充墙相连的混凝土墙、柱、应配合建筑图纸在墙体位置，按后砌填充墙的构造要求预留窗台板、过梁、圈梁拉结钢筋外；并沿过梁、圈梁拉结钢筋外；并沿后砌隔墙全高每隔510mm设2Φ6钢筋，锚入钢筋混凝土墙、柱内（高层与地下车库不小于500mm），且沿后砌填充墙全长贯通设置。墙体拉结筋必须预留、预埋
2）接槎：砂浆要密实，砌块要平顺，不得出现破槎、松动，做到接槎部位严实。
3）拉结筋（或钢筋混凝土拉结带）：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距在灰缝中的设置视砌块的厚度而调整。
（3）允许偏差项目：见表2－35。
加气混凝土砌体允许偏差表表2－35
项次
项目
允许偏差
（mm）
检验方法
1
1.1.

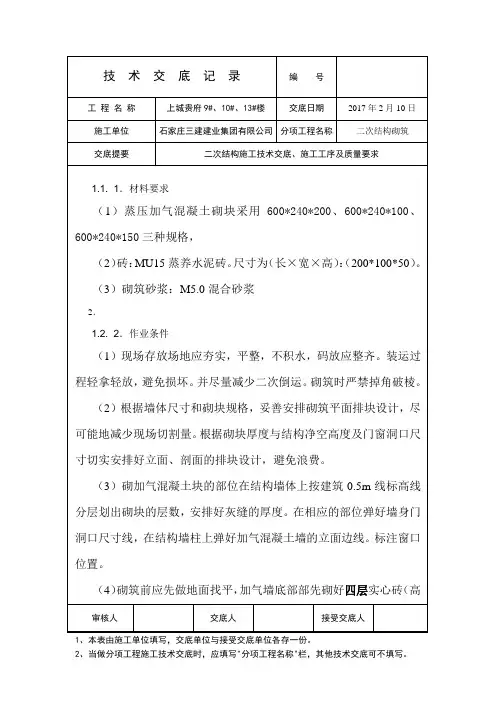

（1）蒸压加气混凝土砌块采用600*240*200、600*240*100、600*240*150三种规格，
（2）砖：MU15蒸养水泥砖。尺寸为（长×宽×高）：（200*100*50）。
（3）砌筑砂浆：M5.0混合砂浆
2．
1.2.
（1）现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。砌筑时严禁掉角破棱。
（4）砌筑前应先做地面找平，加气墙底部部先砌好四层实心砖（高度不小于240mm）。
（5）砌墙的前一天，应将加气混凝土墙与结构相接的部位洒水湿润，保证砌体粘结牢固。

学习建议
学员们提出了一些宝贵的建议，如加强实践环节、增加案例分析、提 供更多学习资源等，为今后的培训提供了有益的参考。
对未来学习和发展提出建议
01
02
03
04
明确学习目标
建议学员们在未来的学习中， 明确自己的学习目标，制定合 理的学习计划，做到有的放矢 。
拓展学习资源
鼓励学员们充分利用各种学习 资源，如图书馆、在线课程、 学术研讨会等，不断拓宽知识 面和视野。
态度目标
培养员工积极的工作态度，增强团队协作和沟通能力 。
参训人员及要求
参训人员
公司全体员工，特别是新入职员 工和需要提升技能的员工。
培训要求
参训人员需具备一定的基础知识 ，遵守培训纪律，积极参与培训 活动。
02
基础知识回顾与巩固
前期课程内容概述
课程主题与目标
简要介绍前期课程的主题、目标和主要内容，帮助学员回顾学习 背景。
学员自我测评及反馈
自我测评题目
提供与前期课程内容相关的自 我测评题目，帮助学员检验自 身学习成果。
学员反馈收集
鼓励学员提出对前期课程的意 见和建议，以便教师更好地了 解学员需求，改进教学方法和 内容。
个性化辅导计划
根据学员的自我测评结果和反 馈意见，制定个性化的辅导计 划，帮助学员针对性地巩固和 提升基础知识。
04
团队协作与沟通技巧培训
团队协作理念及价值观传递
01
02
03
团队协作的重要性
强调团队协作在现代工作 环境中的必要性，以及对 于个人和团队成功的影响 。
共同的价值观
建立和维护一个共同的价 值观体系，以促进团队成 员之间的互相理解和合作 。
信任与尊重

（二）砌体要求
错误
正确
57
（二）砌体要求
腰梁钢筋安装
58
（二）砌体要求
120墙腰梁钢筋安装
正确：设计是4根主筋，
错误：现场为2根主筋。
59
（二）砌体要求
60
（二）砌体要求
腰梁成型样板
61
（二）砌体要求
过梁和系梁
建议
系梁兼过梁
62
（二）砌体要求
11、变形缝内抹灰
错误：未抹灰
正确：边砌边抹
5、砌体灰缝：
砌体砂浆不饱满，通光缝多
①蒸压加气砼砌块采用普通水泥砂浆砌筑：竖向灰缝和水平灰缝厚度不宜大 于15 mm。要求砌筑砂浆初凝前原浆勾毛缝、确保灰缝饱满严实。
②蒸压加气砼砌块采用专用砂浆砌筑：水平和竖向灰缝厚度不宜大于4mm。 ③其他所有砖砌体，水平灰缝和竖向灰缝厚度均宜为10 mm；水平灰缝砂浆
46
（二）砌体要求
蒸压加气砼砌块砌体门窗垛固定构件部位，应按设计要求砌筑砼制砖或灰砂47砖。
（二）砌体要求 7、栏杆：
栏杆两端固定部位，应按设计要求砌筑带预埋件的砼预制砖。
48
（二）砌体要求
砌体预埋栏杆固定块
错误：无铁艺固定件
正确：有预制混凝土块固定件
2015版“两防”要求：栏杆两端固定位置，应按设计要求砌筑
36
（二）砌体要求
差：顶部裂缝
好：斜砌砖角度正确，倒八字、端头 预制混凝土标准块
37
（二）砌体要求
错：顶砖一边倒
38
4、砌体设置：
（二）砌体要求
一次性砌筑到顶、通缝、无拉接筋
砌体下沉、开裂
所有填充墙应分次砌筑，每日砌筑高度不应超过1.5m，待前次 砌筑砂浆终凝后，再继续砌筑。

二次结构施工工艺
五、工完场清；
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
二次结构施工工艺
•
2024/7/12
二次结构施工工艺
4、排砖撂底：安排专人负责第一皮砖的撂底工作，使用五线仪找平，楼板平 整度≤2cm用水泥砂浆找平；楼板平整度极差＞2cm用细石混凝土找平；
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
二次结构施工工艺
2、根据电脑排版图中的材料表进行备砖，备砖高度不大于1.5m；
材料表
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
二次结构施工工艺
3、基层清理，砌筑之前，地面浇水湿润；
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
二次结构施工工艺
6-3、水电管线在砌筑前按图纸位置提前安装到位，砌筑时将砌块套入；由上 至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中；
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
3、砌筑材料进场 资料验收
材料观感验收 收料
材料复试
Hale Waihona Puke 4、植筋拉拔试验合格

常见故障排除技巧
预防措施与建议
结合故障诊断和排除经验，提出针对 性的预防措施和建议，降低故障发生 概率。
针对常见故障类型，分享有效的排除 方法和技巧，提高故障排除效率。
REPORT
05
二次结构发展趋势及前景展 望
新型材料在二次结构中应用前景
高性能混凝土
具有高强度、高耐久性和环保性 ，逐渐替代传统混凝土。
机械设备必须专人操作， 定期维修保养。
施工用电必须符合规范要 求，严禁私拉乱接。
易燃易爆物品必须严格管 理，防止火灾事故发生。
REPORT
04
二次结构检测评估与维护管 理
检测评估指标体系建立
01
02
03
结构安全性指标
包括结构承载力、稳定性 、变形等，用于评估结构 的安全性。
结构适用性指标
针对结构使用功能的需求 ，评估结构的适用性，如 振动、噪声等。
商业价值。
REPORT
02
二次结构设计方法与技巧
设计原则与规范要求
遵循结构设计的基本原理，确 保结构的安全性、稳定性和经 济性。
符合国家及地方相关规范、标 准的要求，如《建筑结构荷载 规范》、《混凝土结构设计规 范》等。
考虑施工可行性和方便性，尽 可能降低施工难度和成本。
关键参数选择与计算方法
关键施工环节操作指南
植筋
按照设计要求在指定位置钻孔 ，清孔后注入植筋胶，插入钢
筋并固定。
构造柱施工
绑扎钢筋、支模、浇筑混凝土 、振捣密实、拆模养护。
填充墙砌筑
根据施工图纸放线定位，立皮 数杆，砌筑时确保灰缝饱满、 横平竖直。
过梁、圈梁施工
支模、绑扎钢筋、浇筑混凝土 、振捣密实、拆模养护。

拉结筋
• 填充墙砌体与结构的连接，每500间距设置ф6后植的拉 结筋,伸出结构墙柱边700。拉结筋根数设置根据墙厚，每 120mm宽时设置一根，120~240时设置2根，<120时 设置一根，>240时设置3根。
拉结筋
7、顶砖
控制要点：填充墙砌 至接近梁底、板底时 ，以60 °角顶紧；间 隔时间不小于14d,补 砌时，对双侧竖缝用 高强度等级的水泥砂 浆嵌填密实。
• 3、吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工 的蒸压加气混凝土砌块，砌筑前不应对其浇水湿润。在气候干燥炎热 的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷 水湿润。
• 4、采用普通砌筑砂浆砌筑填充墙时，烧结空心砖、吸水率较大的轻 骨料混凝土小型空心砌块应提前l～2d浇（喷）水湿润。蒸压加气混 凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时， 应在砌筑当天对砌块砌筑面喷水湿润。块体湿润程度宜符合下列规定
砌块材料取样要求
• 1、烧结普通砖、多孔砖、蒸压灰砂砖、粉煤灰砖 • 每一生产厂家的砖到场后，按烧结普通砖15万块、多孔砖
5万块、灰砂砖及粉煤灰砖10万块各为一验收批，抽检数 量为一组。强度检验试验每组为15块。 • 2、普通混凝土小型空心砌块和轻集料混凝土小型空心砌 块
• 每一生产厂家，每1万块小砌块至少应抽检一组，用于多 层以上建筑基础和底层的小砌块抽检数量不应少于2组。 砌块试样每组为5块。
构造柱-细部
4、底部标准砖
控制要点：砌块填充墙砌筑时，墙底部应砌3皮标准砖(原规范)，按现行规范严格说来算是混砌。
5、底部-混凝土上翻止水台
• 控制要点：厨卫等 防水房间设 150mm高素砼翻
边。

沲工洞口过梁和锚拉筋设置-需注意-过梁搁-衡过装境入-两1年-置长度-≤1000mm-润口过滚料板-300 -m,锚-拉结能样板-置要求-。防止-此部位-规范【GB50203-2002第3.0.4条】规定：施工洞口 面离-出现斜-交接处墙面不小于500mm,洞口净宽不超过1m,按规范要-求留设过梁、阳搓及拉结筋，保证施工 口填堵后墙面的-裂缝。-整体性、稳定性，防止抹灰层开裂。
构造柱设置-规范【03ZG003结构构件图集第37页】规定：砌体填充墙净高>4.0-时设置拉梁：砌体填充墙 >2H时设构造柱，砌体填充墙长>5时亦可-采用中间加设构造柱。
构造柱钢筋绑扎-准-位重须-植筋，
抱框柱支模-钢筋绑-扎完支-模时采-用对撑-或者穿-柱拉结-固-打-孔穿墙
构造柱支模及浇筑-钢筋绑扎完支-模时采用穿柱-拉结加固，禁-工艺流程-止穿墙打孔加-毛-固，尤其是外-钩道 支模样板-墙。后期封堵-孔洞不密实存-在渗漏隐患。-要求振捣密实，-弱电箱机样梅-拆模后阴角部-2010/ 1/03160-位无空洞观感-无蜂窝麻面。
门洞口上部斜裂缝二次结构专项培训ppt课件
产生原因分析与预防-通常原因如-下：-1、过梁锚-固长度不足-300mm;-2、预制过-梁时钢筋位-置错误 -3、工人安-装时梁上下-放反等。
系梁设置-腰粱誉板-熟悉图纸-及规范要-求的构造-柱和系梁-设置原则。-《防渗漏、防开裂重点控制》2011 ：1、填充墙高大于4m-时，设置水平系梁一道，系梁宜位于墙半高处，宜与门窗过梁结合-设置；2、高度不宜小于 8cm,保证墙面的整体性，防止墙面拉裂。
墙面拉毛处理-要求拉-毛均匀，-毛刺感-强，粘-接牢固，-。-格的坚-决返工。
二次结构专项培训ppt课件
甩浆施工工序-一工具及材料准备-二浆料制作-三甩浆

该工程位于城市中心，规模大、结构 复杂，二次结构质量要求高。
成功案例分享
实施效果
工程竣工后，质量达到预期目标 ，获得业主和监理方的高度评价
。
案例二
某住宅小区二次结构质量管理的 优化方案
背景介绍
该小区存在部分二次结构质量问 题，需要进行整施 工过程的监控和验收。
节
施工前的准备
01
02
03
图纸会审
确保施工图纸的正确性和 完整性，解决图纸中的疑 问和矛盾，明确施工要求 。
材料采购
根据施工需要，选择符合 质量要求和规格的建筑材 料，确保材料的质量和供 应。
技术交底
对施工人员进行技术培训 和交底，使其明确施工工 艺、质量标准和安全要求 。
施工过程中的质量控制
施工工艺控制
量标准。
验收评定
根据质量检测结果进行验收评定， 对不合格的部分进行整改和处理。
维护保养
定期对二次结构进行维护保养，确 保其长期稳定的使用效果。
03
二次结构质量问题的预防与
处理
常见二次结构质量问题分析
墙体开裂
由于施工材料、施工工 艺或环境因素等原因，
导致墙体出现裂缝。
渗漏
防水层施工质量差或老 化，导致屋面、外墙、 地下室等部位出现渗漏
二次结构质量管理培 训讲义课件
• 二次结构质量概述 • 二次结构质量管理的关键环节 • 二次结构质量问题的预防与处理 • 二次结构质量管理的案例分析 • 二次结构质量管理的未来发展
目录
01
二次结构质量概述
二次结构的定义与重要性
总结词
二次结构的定义、重要性及与主体结构的关系
详细描述
二次结构是指在建筑工程中，除主体结构外的非承重结构部分，如填充墙、隔 墙、圈梁、构造柱等。二次结构在建筑中起到重要的辅助支撑作用，与主体结 构共同构成完整的建筑结构体系。

（GB50203-2011 9.1.9条）
24
精选ppt课件
质量技术管理要点
7、小墙垛处理：当门窗洞口边有墙长小于 240mm的填充墙体时设计应采用钢筋混凝土 现浇结构进行处理。
（设计规范GB50003-2011 6.3.4 第二条第二 小条）
25
精选ppt课件
质量技术管理要点
8、过梁设置：宽度超过300mm的洞口上部，应设置钢 筋混凝土过梁（GB50203 3.0.11）。砌体洞口过梁应由 设计确定或按03G301选用，过梁的支座长度不应小于 240mm，当门窗洞边为钢筋混凝土柱、墙、构造柱或 洞边与之距离小于240mm时，过梁应与钢筋混凝土柱、 墙、构造柱现浇（03G301说明6.3条）。当采用钢筋砖 过梁时钢筋砖过梁底面砂浆层处的钢筋，其直径不应小 于5mm，间距不宜大于120mm，钢筋伸入支座砌体内 的长度不宜小于240mm，砂浆层厚度不宜小于30mm
为了提高我市建筑工程施工质量水平，加强二次结构质量控
制，做好二次结构施工质量通病防治工作，特制定以下管理
规定
3
精选ppt课件
各方的质量管理要求
一、设计单位
设计单位应严格按照国家及地方现行有关的 规范、规程、图集等进行二次结构施工图设计， 设计的深度应满足现场施工的要求，设计说明 应清晰完整。
（西南05G701 5.1.4）
17
精选ppt课件
质量技术管理要点
2.5、窗台构造柱设置：洞口宽度＞3m时窗裙 墙中部应设钢筋混凝土构造柱，构造柱中距不 宜大于2.5m。
（西南05G701 5.1.5）
18
精选ppt课件
质量技术管理要点
2.6、女儿墙和阳台栏板构造柱设置：转角处 应设构造柱。女儿墙构造柱中距不应大于 2.5m，阳台开间尺寸大于3.0m时，应在中间 加设钢筋混凝土构造柱。

植筋示意图
二次结构植筋做法培训
信阳恒大名都四期1#楼
二次结构涉及到的规范
国家规范、规程及加固行业标准。 《混凝土结构后锚固技术规程》 (JGJl45-2004)
《混凝土结构加固技术规范》 (CECS25—90)
信阳恒大名都四期1#楼植筋前期准备
1、材料准备：

钢筋： Ф6 、 Ф8、Ф10、 。
12 等钢筋，火烧丝，植筋胶等

4、孔洞钻好后用吹风机及毛刷将孔洞清理干净 5 、用注胶枪往孔内注胶，注胶量为孔洞体积减去锚入钢 筋体积，然后将钢筋顺一个方向旋转植入孔内。
注意事项
1、排线时根据砖的模数考虑灰缝宽度间隔 500mm左右定出植筋位置，禁止钢筋弯折。 2、孔内浮灰清理干净后才能注胶将建筑胶涂抹在钢筋上面 然后植入钢筋。
2、机具准备：

手锤、风镐、电吹风、注胶枪等
植筋施工流程

拉线划位→钻孔→清理浮灰→注胶→植筋 1、拉线划位：墙体拉筋从三批灰砂砖顶往上间隔 500布置 2Ф6钢筋； 2 、构造柱：定出构造柱位置后弹线，然后根据箍筋及保 护层厚度定出4 12钢筋位置。


3、根据排出的植筋位置线用风镐钻孔，Ф6囿钢孔径 10mm，锚入墙体深度为10cm；Ф8囿钢孔径12mm，锚入 墙体深度为12cm；Ф10囿钢孔径14mm，锚入墙体深度为 15cm 12囿钢孔径16mm，植入深度为18cm。

六、检验检测
1.水泥 同一生产厂家、同品种、同等级、同批号连续进场的水泥，袋装水泥不超过200t为一批，散装
水泥不超过500t为一批，每批抽样不少于一次，主要检测项目为强度、安定性和凝结时间。 2.钢筋
同一厂家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、 规格均应至少抽取1个钢筋试件，总数不应少于3个，主要检测项目为屈服强度、抗拉强度、伸长率弯曲性能 和重量偏差。 3.预拌混凝土
（1）每1000盘但不超过100m³同配合比混凝土，取样次数不应少于一次； （2）每一工作版拌制的同配合比混凝土，不足100盘和100m³时其取样次数不应少于一次； （3）当一次连续浇筑的同配合比混凝土超过1000m³时，，每200m³取样不应少于一次； （4）对房屋建筑，每一层楼、同一配合比的混凝土，取样不应少于一次； （5）主要检测项目为混凝土试块的强度等级。
〉 2、质量验评
（1）砖砌体检验批质量验收记录 验收表格 GD-C5-71174 （2）填充墙砌体检验批质量验收记录 验收表格 GD-C5-71178
THANKS
谢
谢
聆
听
〉 4.4 成品保护
（1）墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损 坏。
（2）砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。 （3）在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞已砌好的砖墙。 （4）在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。 （5）尚未安装楼板或屋面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中墙体稳定性。
〉 4.4 质量细节
（1）砖的品种、强度等级必须符合设计要求。 （2）砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最 低值不小于设计强度的75%。 （3）砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。 （4）外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。 （5）砌体上下错缝，砖柱、垛无包心砌法；窗间墙及清水墙面无清缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长 度小于25mm）。 （6）砖砌体接槎处灰浆应密实，缝、砖平直；每处接槎部位水平灰缝厚度不小于5mm或透亮的缺陷不超过5个。 （7）预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。 （8）构造柱留置正确，大马牙槎先退后进，上下顺直；残留砂浆清理干净。 （9）清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。 （10）抹灰前应按规范要求以及设计要求挂网。
