地基与基础单元工程质量评定表
发布时间：2013-5—6
水利水电工程单元工程施工质量验收评定标准
地基处理与基础工程(SL633—2012）质量评定表
表4.2。
3 岩石地基帷幕灌浆单孔施工质量标准
表4.5.3 隧洞回填灌浆单孔施工质量标准
表4.6.3钢衬接触灌浆单孔施工质量标准
混凝土防渗墙施工质量标准
表6。
1.5 地基排水孔单孔施工质量标准
表8。
0。
5钻孔灌注桩单桩施工质量标准
9.2 强夯法地基加固工程施工质量标准
表A。
0.1—1 单孔(桩、槽)及单元工程施工质量验收评定表
表A.0。
2—2 单孔(桩、槽）施工质量验收评定表
附录帷幕灌浆单孔钻孔工序施工质量验收评定表
帷幕灌浆单孔及单元工程施工质量验收评定表
高压喷射灌浆防渗墙单孔施工质量验收评定表
高压旋喷灌浆防渗墙单元工程施工质量验收评定表
地基管（槽）网排水铺设基面处理工序施工质量验收评定表
强夯法地基加固单元工程施工质量验收评定表。
地基处理与基础工程填表说明1.本章表格适用于大中型水利水电工程的地基处理与基础工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。
2.单元工程以及单元工程中的孔（桩、槽），根据施工过程质量控制需要分为划分工序和不划分工序两种，其施工质量评定按照《水利水电工程单元工程施工质量验收评定标准-地基处理与基础工程》（SL 633-2012）相关章节规定执行。
3.工序施工质量具备下述条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件。
②工序中所包含的施工质量检验项目经施工单位自检全部合格。
4.工序施工质量按下述程序进行验收评定：①施工单位首先对已经完成的工序施工质量按SL 633-2012进行自检，并做好检验记录；②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核；③监理单位收到申请后，在4h内进行复核。
5.监理复核工序施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL 633-2012的要求；③在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。
（注意：此处监理平行检测不可能100%，应属抽检或联检。
）6.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。
7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，应在一个工作日内进行复核。
8.监理复核单元工程施工质量包括下述内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL 633-2012的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。
水利水电工程单元工程施工质量验收评定标准--土石方工程（SL631-2012）----------------------------------------------------------------单元工程施工质量验收评定表格（1）清远市水利水电工程监理有限公司2013年6月目录表1.1 土方开挖单元工程施工质量验收评定表 (1)表1.1－1 表土及土质岸坡清理工序施工质量验收评定表 (1)表1.1－2 软基和土质岸坡开挖工序施工质量验收评定表 (3)表1.2 岩石岸坡开挖单元工程施工质量验收评定表 (4)表1.2－1 岩石岸坡开挖工序施工质量验收评定表 (4)表1.3 岩石地基开挖单元工程施工质量验收评定表 (6)表1.3－1 岩石地基开挖工序施工质量验收评定表 (7)表1.3－2 地质缺陷处理工序施工质量验收评定表 (8)表1.4 岩石洞室开挖单元工程施工质量验收评定表 (9)表1.5 土质洞室开挖单元工程施工质量验收评定表 (11)表1.6 土料填筑单元工程施工质量验收评定表 (12)表1.6－1 土料填筑结合面处理工序施工质量验收评定表 (13)表1.6－2 土料填筑卸料及铺填工序施工质量验收评定表 (14)表1.6－3 土料填筑土料压实工序施工质量验收评定表 (15)表1.6－4 土料填筑接缝处理工序施工质量验收评定表 (16)表1.7 砂砾料填筑单元工程施工质量验收评定表 (17)表1.7－1 砂砾料填筑砂砾料铺填工序施工质量验收评定表 (18)表1.7－2 砂砾料填筑砂砾料压实工序施工质量验收评定表 (19)表1.8 堆石料填筑单元工程施工质量验收评定表 (20)表1.8－1 堆石料填筑堆石料铺填工序施工质量验收评定表 (21)表1.8－2 堆石料填筑堆石料压实工序施工质量验收评定表 (22)表1.9 反滤（过渡）料填筑单元工程施工质量验收评定表 (23)表1.9－1 反滤（过渡）料铺填工序施工质量验收评定表 (24)表1.9－2 反滤（过渡）料压实工序施工质量验收评定表 (25)表1.10 垫层单元工程施工质量验收评定表 (26)表1.10－1 垫层料铺填工序施工质量验收评定表 (27)表1.10－2 垫层料压实工序施工质量验收评定表 (28)表1.10－2－1 垫层料压实工序中防护层检验项目检查表 (29)表1.11 排水单元工程施工质量验收评定表 (30)表1.12 干砌石单元工程施工质量验收评定表 (31)表1.13 水泥砂浆砌石体单元工程施工质量验收评定表 (32)表1.13－1 水泥砂浆砌石体层面处理工序施工质量验收评定表 (33)表1.13－2 水泥砂浆砌石体砌筑工序施工质量验收评定表 (34)表1.13－2－1 水泥砂浆砌体表面砌缝宽度检查表 (35)表1.13－2－2 浆砌石坝体外轮廓尺寸偏差检查表 (36)表1.13－2－3 浆砌石墩、墙砌体位置、尺寸偏差检查表 (37)表1.13－2－4 浆砌石溢洪道溢流面砌筑结构尺寸偏差检查表 (38)表1.13－3 水泥砂浆砌石体伸缩缝（填充材料）工序施工质量验收评定表 (39)表1.14 混凝土砌石体单元工程施工质量验收评定表 (40)表1.14－2 混凝土砌石体砌筑工序施工质量验收评定表 (41)表1.14－2－1 细石混凝土砌体表面砌缝宽度检查表 (42)表1.15 水泥砂浆勾缝单元工程施工质量验收评定表 (43)表1.15 土工织物滤层与排水单元工程施工质量验收评定表 (44)表1.15－1 场地清理与垫层料铺设工序施工质量验收评定表 (45)表1.15－2 织物备料工序施工质量验收评定表 (46)表1.15－3 土工织物铺设工序施工质量验收评定表 (47)表1.15－4 回填和表面防护工序施工质量验收评定表 (48)表1.16 土工膜防渗单元工程施工质量验收评定表 (49)表1.16－2 土工膜备料工序施工质量验收评定表 (50)表1.16－3 土工膜铺设工序施工质量验收评定表 (51)表1.16－4 土工膜与刚性建筑物或周边连接处理工序施工质量验收评定表 (52)水利水电工程表1.1 土方开挖单元工程施工质量验收评定表水利水电工程表1.1－1 表土及土质岸坡清理工序施工质量验收评定表水利水电工程表1.1－2 软基和土质岸坡开挖工序施工质量验收评定表水利水电工程表1.2 岩石岸坡开挖单元工程施工质量验收评定表水利水电工程表1.2－1 岩石岸坡开挖工序施工质量验收评定表水利水电工程表1.3 岩石地基开挖单元工程施工质量验收评定表水利水电工程表1.3－1 岩石地基开挖工序施工质量验收评定表表1.3－2 地质缺陷处理工序施工质量验收评定表表1.4 岩石洞室开挖单元工程施工质量验收评定表表1.4（续表）表1.5 土质洞室开挖单元工程施工质量验收评定表表1.6 土料填筑单元工程施工质量验收评定表水利水电工程表1.7 砂砾料填筑单元工程施工质量验收评定表水利水电工程表1.8 堆石料填筑单元工程施工质量验收评定表水利水电工程表1.9 反滤（过渡）料填筑单元工程施工质量验收评定表水利水电工程表1.10 垫层单元工程施工质量验收评定表水利水电工程表1.10－1 垫层料铺填工序施工质量验收评定表表1.10－2 垫层料压实工序施工质量验收评定表表1.10－2－1 垫层料压实工序中防护层检验项目检查表表1.11 排水单元工程施工质量验收评定表表1.12 干砌石单元工程施工质量验收评定表表1.13 水泥砂浆砌石体单元工程施工质量验收评定表水利水电工程表1.13－1 水泥砂浆砌石体层面处理工序施工质量验收评定表水利水电工程表1.13－2－1 水泥砂浆砌体表面砌缝宽度检查表表1.13－2－2 浆砌石坝体外轮廓尺寸偏差检查表表1.13－2－3 浆砌石墩、墙砌体位置、尺寸偏差检查表表1.13－2－4 浆砌石溢洪道溢流面砌筑结构尺寸偏差检查表表1.13－3 水泥砂浆砌石体伸缩缝（填充材料）工序施工质量验收评定表水利水电工程表1.14 混凝土砌石体单元工程施工质量验收评定表表1.14－2 混凝土砌石体砌筑工序施工质量验收评定表表1.14－2－1 细石混凝土砌体表面砌缝宽度检查表表1.15 水泥砂浆勾缝单元工程施工质量验收评定表表1.15 土工织物滤层与排水单元工程施工质量验收评定表表1.15－1 场地清理与垫层料铺设工序施工质量验收评定表。

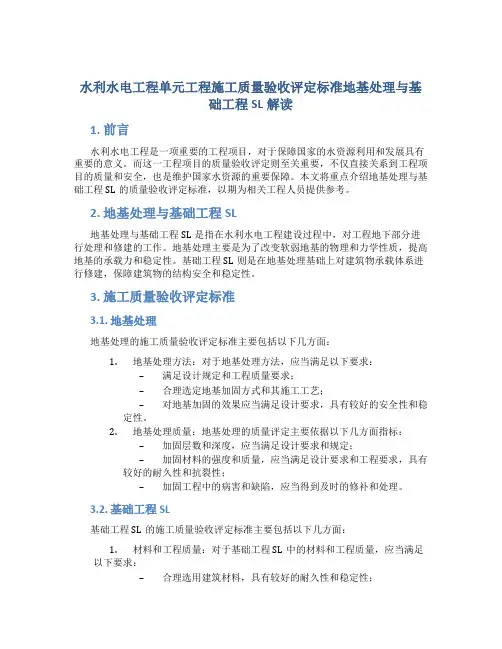

水利水电工程单元工程施工质量验收评定标准地基处理与基础工程SL解读1. 前言水利水电工程是一项重要的工程项目，对于保障国家的水资源利用和发展具有重要的意义。
而这一工程项目的质量验收评定则至关重要，不仅直接关系到工程项目的质量和安全，也是维护国家水资源的重要保障。
本文将重点介绍地基处理与基础工程SL的质量验收评定标准，以期为相关工程人员提供参考。
2. 地基处理与基础工程SL地基处理与基础工程SL是指在水利水电工程建设过程中，对工程地下部分进行处理和修建的工作。
地基处理主要是为了改变软弱地基的物理和力学性质，提高地基的承载力和稳定性。
基础工程SL则是在地基处理基础上对建筑物承载体系进行修建，保障建筑物的结构安全和稳定性。
3. 施工质量验收评定标准3.1. 地基处理地基处理的施工质量验收评定标准主要包括以下几方面：1.地基处理方法：对于地基处理方法，应当满足以下要求：–满足设计规定和工程质量要求；–合理选定地基加固方式和其施工工艺；–对地基加固的效果应当满足设计要求，具有较好的安全性和稳定性。
2.地基处理质量：地基处理的质量评定主要依据以下几方面指标：–加固层数和深度，应当满足设计要求和规定；–加固材料的强度和质量，应当满足设计要求和工程要求，具有较好的耐久性和抗裂性；–加固工程中的病害和缺陷，应当得到及时的修补和处理。
3.2. 基础工程SL基础工程SL的施工质量验收评定标准主要包括以下几方面：1.材料和工程质量：对于基础工程SL中的材料和工程质量，应当满足以下要求：–合理选用建筑材料，具有较好的耐久性和稳定性；–按照设计规定和工程要求进行施工，确保施工工艺的正确性，保证施工质量。
2.建筑结构安全：建筑结构安全是基础工程SL的核心要求，其相关评定指标主要包括：–结构强度和稳定性，应当满足设计要求和规定；–结构中的缺陷和受损部位，应当及时修复和处理，确保建筑结构的安全性。
4.水利水电工程的施工质量验收评定是水利水电工程领域的重要一环。
（一）水利水电工程单元工程施工质量验收评定标准《水利水电工程单元工程施工质量验收评定标准》（SL631～637—2012）（以下简称《新标准》）包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。
《新标准》中改变了原标准中质量检验项目分类，统一规定为“主控项目”和“一般项目”两类。
单元工程质量等级标准是进行工程质量等级评定的基本尺度。
由于工程类别不一样，单元工程质量评定标准的内容、项目的名称和合格率标准等也不一样。
单元工程具体评定标准可参见《新标准》中相关规定。
（二）填写《水利水电工程单元工程施工质量验收评定表》注意事项《水利水电工程单元工程施工质量验收评定表》是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
《评定表》也是水利水电工程验收的备查资料。
《水利工程建设项目档案管理规定》要求，工程竣工验收后，《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1．单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
2．现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
3．若手笔填写，应使用蓝色或黑色墨水钢笔填写，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
5．数字要使用阿拉伯数字（1、2、3…、9、0），单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t等）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
单元工程《水利水电工程单元工程施工质量验收评定标准》讲解及水利水电工程质量检验评定与竣工验收2013-1-22单元工程目录一、水利水电工程施工质量检验与评定技术二、《标准》发布实施的意义发布实施的意义、、特点及重大调整三、土石方单元工程验收评定标准解读四、混凝土单元工程验收评定标准解读五、堤防单元工程验收评定标准解读六、水利水电建设工程竣工验收报告及归档单元工程一、水利水电工程施工质量检验与评定技术单元工程施工质量检验评定要点单元工程“合格”、“优良”单元工程单元工程术语单元工程：指在分部工程中有几个工序（或工种）施工完成的最小综合体，是日常质量考核的基本单元工程单元工程项目划分原则，小型建筑物以一座或几座建筑物为单元工程有关施工质量合格标准1.单元工程施工质量合格标准经原设计单位复核，认为基本能满足设计要求，建设单位同意单元工程2.分部工程施工质量合格标准单元工程3.单位工程施工质量合格标准测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
单元工程4.工程项目施工质量合格标准单元工程施工质量优良标准单元工程分部工程优良等级，主要单元工程以及重要隐蔽单元工程（关键部位以上，且未发生过质量事故。
）中间产品质量全部合格，混凝土（砂浆）试件质时，试件质量合格）。
单元工程3.单位工程施工质量优良标准分析结果符合国家和行业技术标准以及合同约定单元工程4.工程项目施工质量优良标准单元工程二、《标准》发布实施的意义发布实施的意义、、特点及重大调整单元工程 二、《标准》发布实施的意义发布实施的意义、、特点及重大调整水利水电单元工程《标准》系列1.土石方工程2.混凝土工程3.地基处理与基础工程4.堤防工程5.水工金属结构安6.水轮发电机组安7.水利水电工程单元工程施工质量验收评定标准--水力机械辅助设水利水电单元工程突出特点及其重大调整经验 的原调整、修订、增补 根据专家对修订大纲的审查意见，对原有各项标准的内容重新编排水利水电工程单元工程施工质量验收评定标准“地基与岩体处理工程”、“土石方工程”、“混凝土工程”——堤防工程水利水电单元工程三、土石方工程标准解读单元工程本次修订的主要内容有：增加了土质洞室开挖、干砌石、土工合成材料、滤层、排水、防单元工程单元工程单元工程3．应及时进行施工质量验收评定：：相关责任人履行相应的签认手续相关责任人履行相应的签认手续。
《水利水电工程施工质量检验与评定规程》（SL 176）
《水利水电工程单元工程施工质量验收评定标准--土石方工程》（SL 631—2012）
《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL 632—2012）

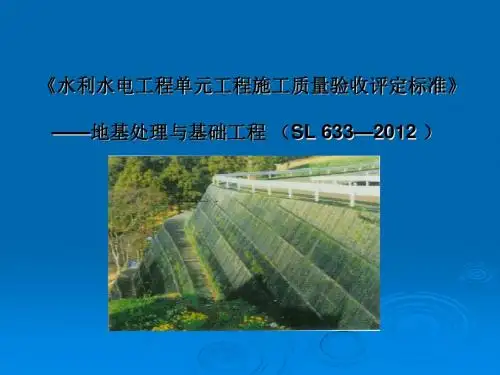

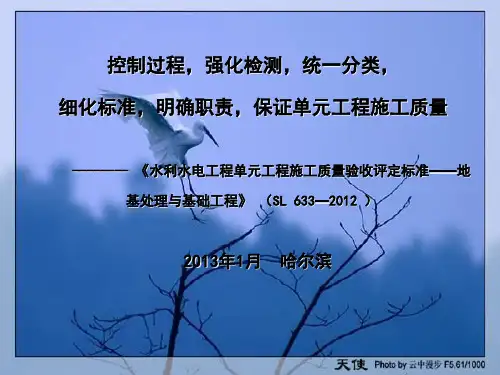

《水利水电工程单元工程施工质量验收评定标准——地基处理与基础工程》（SL 633—2012）
《水利水电工程单元工程施工质量验收评定标准堤防工程》（SL 634—2012）
《水利水电工程单元安装施工质量验收评定标准——水工金属结构安装工程》（SL 635—2012）
《水利水电工程单元工程施工质量验收评定标准-——水轮发电机组安装工程》（SL 636—2012）
《水利水电工程单元工程施工质量验收评定标准——水力机械辅助设备系统安装工程》（SL 637—2012）
《水利水电工程单元工程施工质量验收评定标准一一发电电气设备安装工程》（SL 638—2013）
《水利水电工程单元工程施工质量验收评定标准——升压变电电气设备安装工程》（SL 639—2013）
《水利工程压力钢管制造安装及验收规范》（SL 432 -2008）。
