铝板带车间设计

书山有路勤为径，学海无涯苦作舟铝箔车间设计铝箔车间设计(design of aluminium foil workshop) 以0.5mm 左右厚的铝带坯为原料，经退火、轧制、分卷、剪切等工序，生产铝箔的铝加工厂车间设计。

铝箔厚度为0.006～0.2mm，使用宽度一般小于1000mm，通常以倍尺进行生产，最大轧制宽度可达2000mm。

以软状态、硬状态供应用户。

铝箔的深度加工产品有与纸或塑料薄膜组合而成的复合铝箔，表面压花、着色、印花的花色铝箔和表面涂有耐水、耐油、绝缘等性能涂布剂的涂层铝箔等。

根据建厂具体情况，以上产品可以在铝箔车间生产，也可以单独建设铝箔深度加工车间。

设计主要内容为：工艺流程选择、设备选择和车间布置。

工艺流程选择以厚0.5mm 左右的铝箔坯料为原料，一般经过退火、初轧、中轧、清洗、合卷、精轧、分卷、退火和剪切等工序生产铝箔成品。

现行的铝箔轧制工艺有两种。

一种是每道次轧制使用一台轧机的群体式轧制工艺。

这种工艺需要的轧机台数多(形成一个轧机群体)，轧制中间需要退火和清洗才能生产薄规格铝箔。

另一种工艺是将各道次轧制集中在粗、中、精轧机上，可用一台、两台或多台轧机进行生产，一般不需要中间退火和清洗。

前者轧机规格小，装备水平较低，建设投资较少，适合于年产几百吨至1～2kt 的生产规模。

后者轧机规格较大，装备水平高，产品质量和生产效率均很高，适合于年产几千至几万吨的生产规模。

铝箔的成品退火，有低温长时间和高温短时间两种制度。

低温长时间退火时，铝箔卷上的残余润滑油有充分的时间挥发掉，退火后表面光亮，但需要炉子台数较多。

高温短时间退火，一般适用于群体式轧制工艺。

生产薄规格铝箔需要叠轧，叠轧前要合卷。

合卷工序可单独设置，也可在精轧机上将合卷和精轧一次完成。

叠轧后的铝箔要分卷，分卷的同时可以分切，分切的宽度在200mm 以上。

30万吨铝电解车间设计以30万吨铝电解车间设计为标题，本文将介绍一个典型的30万吨铝电解车间的设计要点和特点。

一、车间概述30万吨铝电解车间是一个用于生产铝金属的工业车间。

铝电解车间是铝冶炼工艺中的关键环节，通过电解法将铝矿石转化为铝金属。

30万吨铝电解车间的设计目标是实现每年生产30万吨的铝金属。

二、车间布置1. 原料区：用于存放铝矿石和其他辅助原料，保证生产的连续性和稳定性。

2. 电解区：包括电解槽、阳极区、阴极区等设备，用于将铝矿石转化为铝金属。

3. 电源区：供应电力给电解槽，保证电解过程的正常进行。

4. 成品区：存放生产的铝金属，待进一步加工和销售。

三、设计要点1. 电解槽设计：电解槽是铝电解车间的核心设备，其设计要考虑到电解效率、能源消耗和生产成本等因素。

在30万吨铝电解车间设计中，应采用高效节能的电解槽，以提高生产效率和降低能源消耗。

2. 设备安排：车间内的设备应根据工艺流程进行合理的布置和安排，以保证生产的连续性和高效性。

同时，要考虑到设备的维护和检修，方便工作人员进行操作和维护。

3. 环境保护：铝电解车间的生产会产生一定的污染物，如二氧化碳和氟化物等。

因此，在设计中要考虑到环境保护的要求，采取相应的措施减少污染物的排放。

4. 安全性设计：铝电解车间是一个高温、高压、高电流的工作环境，安全性是设计的重要考虑因素。

要合理设置安全设备和安全防护措施，确保工作人员的安全。

5. 自动化控制：30万吨铝电解车间的生产规模较大，采用自动化控制系统可以提高生产效率和稳定性。

在设计中应考虑到自动化控制系统的布局和功能，确保生产的稳定运行。

四、特点和优势1. 生产规模大：30万吨铝电解车间是一个大型的工业车间，具有较高的生产规模和产能。

2. 高效节能：车间采用高效节能的电解槽和设备，能够提高生产效率和降低能源消耗。

3. 环保可持续：在设计中考虑到环境保护的要求，采取相应的措施减少污染物的排放，符合可持续发展的要求。

铝板带冷轧车间生产计划下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!铝板带冷轧车间生产计划是现代工业生产中至关重要的环节之一。

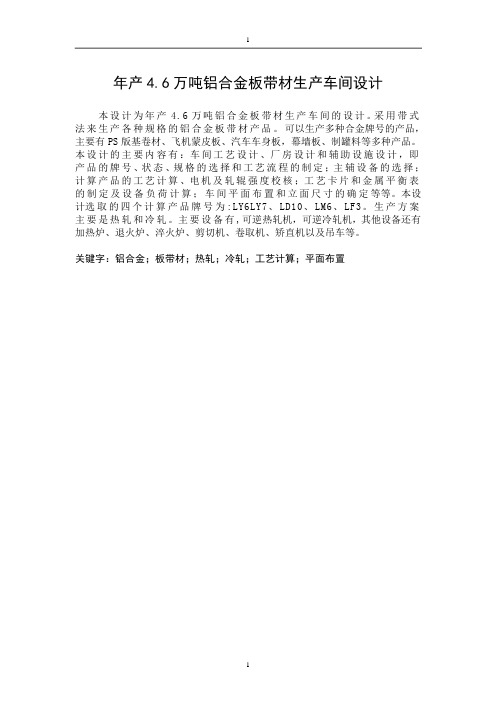

年产4.6万吨铝合金板带材生产车间设计本设计为年产4.6万吨铝合金板带材生产车间的设计。
