最新《模拟电子技术》模拟试题二及答案

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是。

2．三极管工作在放大区时，发射结为偏置，集电结为偏置；工作在饱和区时发射结为偏置，集电结为偏置。

3．当输入信号频率为和时，放大倍数的幅值约下降为中频时的倍，或者是下降了，此时及中频时相比，放大倍数的附加相移约为。

4．为提高放大电路输入电阻应引入反应；为降低放大电路输出电阻，应引入反应。

5．乙类功率放大电路中，功放晶体管静态电流、静态时的电源功耗。

这类功放的能量转换效率在理想情况下，可到达，但这种功放有失真。

6．在串联型稳压电路中，引入了——负反应；为了正常稳压，调整管必须工作在区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，那么这只三极管是( )。

A．型硅管 B．型锗管 C．型硅管 D．型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型管B．P沟道结型场效应管C．N沟道增强型管D．N沟道耗尽型管3．在图示2差分放大电路中，假设 = 20 ，那么电路的( )。

A．差模输入电压为10 ，共模输入电压为10 。

B．差模输入电压为10 ，共模输入电压为20 。

C．差模输入电压为20 ，共模输入电压为10 。

D．差模输入电压为20 ，共模输入电压为20 。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中为其输入电阻，为常数，为使下限频率降低，应( )。

A．减小C，减小 B．减小C，增大C．增大C，减小 D．增大C，增大6．如下图复合管，V1的 b1 = 30，V2的 b2 = 50，那么复合后的 b 约为( )。

A．1500 B．80 C．50 D．307．桥式正弦波振荡电路由两局部电路组成,即串并联选频网络和( )。

A．根本共射放大电路 B．根本共集放大电路C．反相比例运算电路 D．同相比例运算电路8．某电路输入电压和输出电压的波形如下图，该电路可能是( )。

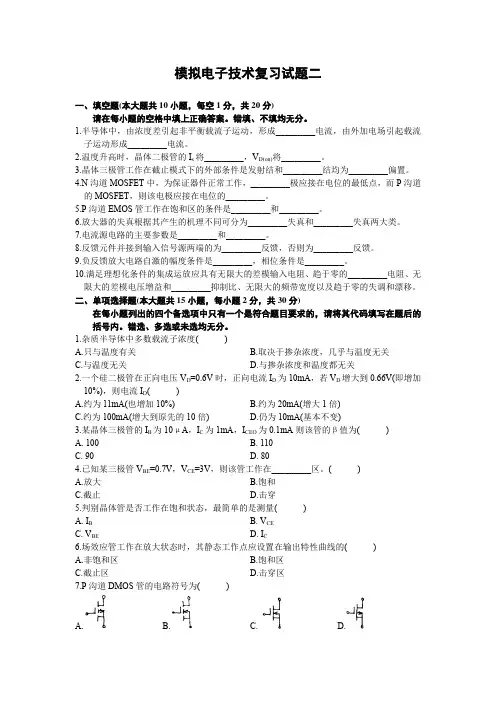

模拟电子技术复习试题二一、填空题(本大题共10小题，每空1分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.半导体中，由浓度差引起非平衡载流子运动，形成_________电流，由外加电场引起载流子运动形成_________电流。

2.温度升高时，晶体二极管的I s将_________，V D(on)将_________。

3.晶体三极管工作在截止模式下的外部条件是发射结和_________结均为_________偏置。

4.N沟道MOSFET中，为保证器件正常工作，_________极应接在电位的最低点，而P沟道的MOSFET，则该电极应接在电位的_________。

5.P沟道EMOS管工作在饱和区的条件是_________和_________。

6.放大器的失真根据其产生的机理不同可分为_________失真和_________失真两大类。

7.电流源电路的主要参数是_________和_________。

8.反馈元件并接到输入信号源两端的为_________反馈，否则为_________反馈。

9.负反馈放大电路自激的幅度条件是_________，相位条件是_________。

10.满足理想化条件的集成运放应具有无限大的差模输入电阻、趋于零的_________电阻、无限大的差模电压增益和_________抑制比、无限大的频带宽度以及趋于零的失调和漂移。

二、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.杂质半导体中多数载流子浓度( )A.只与温度有关B.取决于掺杂浓度，几乎与温度无关C.与温度无关D.与掺杂浓度和温度都无关2.一个硅二极管在正向电压V D=0.6V时，正向电流I D为10mA，若V D增大到0.66V(即增加10%)，则电流I D( )A.约为11mA(也增加10%)B.约为20mA(增大1倍)C.约为100mA(增大到原先的10倍)D.仍为10mA(基本不变)3.某晶体三极管的I B为10μA，I C为1mA，I CEO为0.1mA则该管的β值为( )A. 100B. 110C. 90D. 804.已知某三极管V BE=0.7V，V CE=3V，则该管工作在_________区。

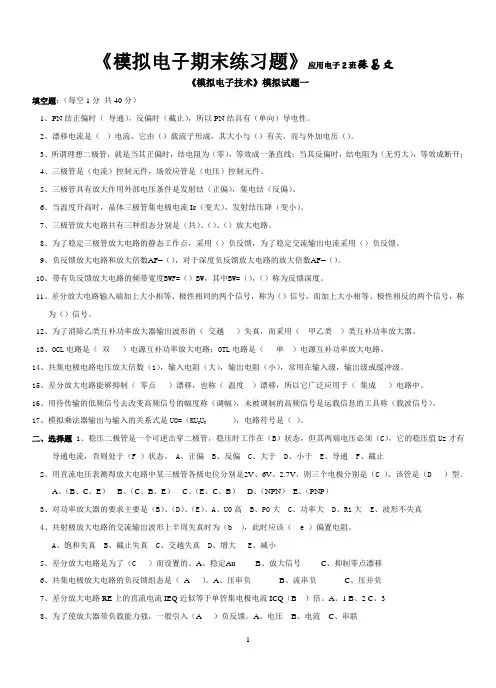

《模拟电子期末练习题》应用电子2班张昌文《模拟电子技术》模拟试题一填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。

7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。

二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有导通电流，否则处于（F ）状态。

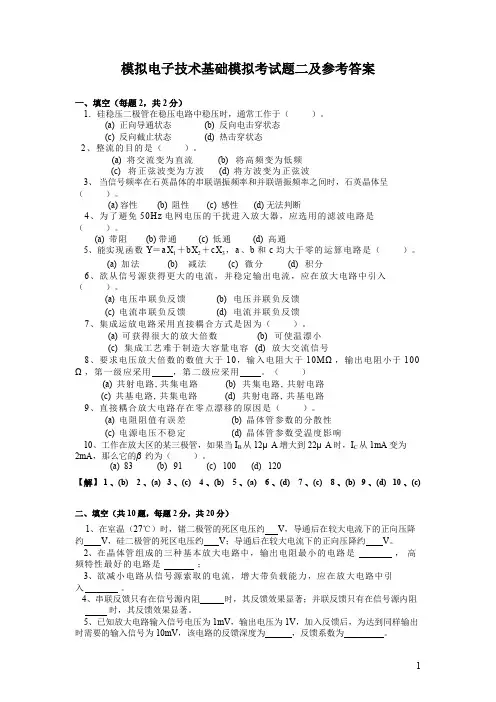

模拟电子技术基础模拟考试题二及参考答案一、填空（每题2，共2分）1．硅稳压二极管在稳压电路中稳压时，通常工作于（）。

(a) 正向导通状态 (b) 反向电击穿状态(c) 反向截止状态 (d) 热击穿状态2、整流的目的是（）。

(a) 将交流变为直流 (b) 将高频变为低频(c) 将正弦波变为方波 (d) 将方波变为正弦波3、当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈（）。

(a) 容性 (b) 阻性 (c) 感性 (d) 无法判断4、为了避免50Hz电网电压的干扰进入放大器，应选用的滤波电路是（）。

(a) 带阻 (b) 带通 (c) 低通 (d) 高通5、能实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零的运算电路是（）。

(a) 加法 (b) 减法 (c) 微分 (d) 积分6、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（）。

(a) 电压串联负反馈 (b) 电压并联负反馈(c) 电流串联负反馈 (d) 电流并联负反馈7、集成运放电路采用直接耦合方式是因为（）。

(a) 可获得很大的放大倍数 (b) 可使温漂小(c) 集成工艺难于制造大容量电容 (d) 放大交流信号8、要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。

（）(a) 共射电路, 共集电路 (b) 共集电路, 共射电路(c) 共基电路, 共集电路 (d) 共射电路, 共基电路9、直接耦合放大电路存在零点漂移的原因是（）。

(a) 电阻阻值有误差 (b) 晶体管参数的分散性(c) 电源电压不稳定 (d) 晶体管参数受温度影响10、工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为（）。

(a) 83 (b) 91 (c) 100 (d) 120【解】1 、(b) 2 、(a) 3 、(c) 4 、(b) 5 、(a) 6 、(d) 7 、(c) 8 、(b) 9 、(d) 10 、(c)二、填空（共10题，每题2分，共20分）1、在室温（27℃）时，锗二极管的死区电压约 V，导通后在较大电流下的正向压降约 V，硅二极管的死区电压约 V；导通后在较大电流下的正向压降约 V。

考试科目 《模拟电子技术》 专业 （A 类B 卷）学号 姓名 考试日期： 年 月 日一、选择题(8小题,每空2分，共20分)1．电路如图所示，()V sin 05.0i t u ω=，当直流电源电压V 增大时，二极管V D 的动态电阻将__ __。

A ．增大，B ．减小，C ．保持不变2．已知某N 沟道增强型MOS 场效应管的)GS(th U ＝4V 。

GS u =3V ，DS u =10V ，判断管子工作在 。

A ．恒流区，B ．可变电阻区 ，C ．截止区3. 某直接耦合放大电路在输入电压为 0.1V 时，输出电压为 4V ；输入电压为 0.2V 时，输出电压为 8V （均指直流电压）。

则该放大电路的电压放大倍数为________________。

A ．80 ，B ．40，C ．－40，D ．20 4. 在某双极型晶体管放大电路中，测得)m V 20sin (680BE t u ω+=，A μ)10sin (20B t i ω+=，则该放大电路中晶体管的_ ___。

A ．2，B ．34，C ．0.4，D ．15. 差分放大电路如图所示。

设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。

若R e 增加，差模电压放大倍数d u A 。

A ．增大，B ．减小，C ．基本不变6. 为使其构成OCL 电路，V 2CES ≈U ，正常工作时，三极管可能承受的最大管压降≈CEmax U 。

A ．36VB ．34VC ．32VD ．18V(-18V)7. 已知图示放大电路中晶体管的＝50，＝1k 。

该放大电路的中频电压放大倍数约为___ _ _（A ．50， B ．100， C ．200）；下限截止频率约为___ __Hz（A ．16， B ．160， C ．1.6k ）；当输入信号频率f ＝时，输出电压与输入电压相位差约为 _ _（A ．45°， B ．－45°， C ．－135°， D ．－225°）。

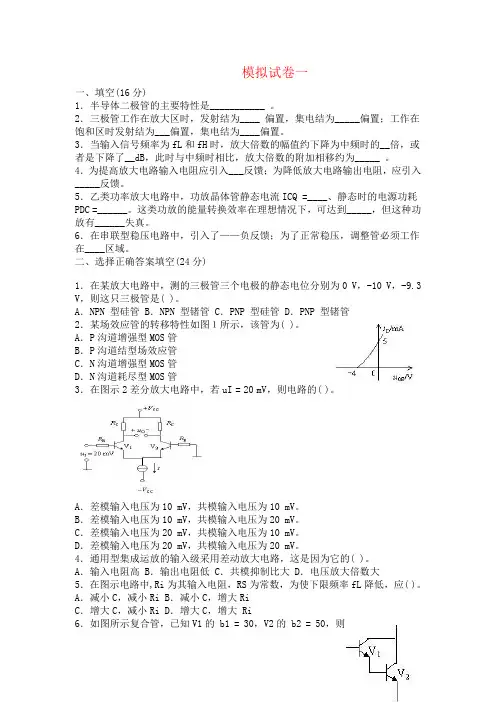

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，V，则这只三极管是( )。

A．NPN 型硅管B．NPN 型锗管C．PNP 型硅管D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高B．输出电阻低C．共模抑制比大D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大Ri6．如图所示复合管，已知V1的b1 = 30，V2的b2 = 50，则复合后的 b 约为( )。

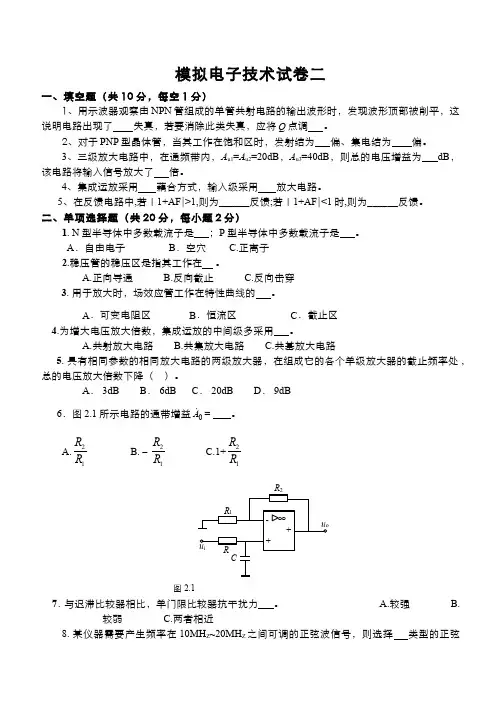

模拟电子技术试卷二一、填空题（共10分，每空1分）1、用示波器观察由NPN 管组成的单管共射电路的输出波形时，发现波形顶部被削平，这说明电路出现了 失真，若要消除此类失真，应将Q 点调 。

2、对于PNP 型晶体管，当其工作在饱和区时，发射结为 偏、集电结为 偏。

3、三级放大电路中，在通频带内，A u1=A u2=20dB ，A u3=40dB ，则总的电压增益为 dB ，该电路将输入信号放大了 倍。

4、集成运放采用 藕合方式，输入级采用 放大电路。

5、在反馈电路中,若∣1+AF >1,∣则为______反馈;若∣1+AF <1∣时,则为______反馈。

二、单项选择题（共20分，每小题2分）1. N 型半导体中多数载流子是 ；P 型半导体中多数载流子是 。

A ．自由电子 B ．空穴 C.正离子2.稳压管的稳压区是指其工作在 。

A.正向导通B.反向截止C.反向击穿3. 用于放大时，场效应管工作在特性曲线的 。

A ．可变电阻区 B ．恒流区 C ．截止区4.为增大电压放大倍数，集成运放的中间级多采用 。

A.共射放大电路B.共集放大电路C.共基放大电路5. 具有相同参数的相同放大电路的两级放大器，在组成它的各个单级放大器的截止频率处，总的电压放大倍数下降（ ）。

A ． 3dB B ． 6dBC ． 20dBD ． 9dB 6．图2.1所示电路的通带增益0A = 。

A.21R R B.－21R R C.1+21R R图 2.17. 与迟滞比较器相比，单门限比较器抗干扰力 。

A.较强 B.较弱 C.两者相近8. 某仪器需要产生频率在10MH Z ~20MH Z 之间可调的正弦波信号，则选择 类型的正弦波振荡电路更合适。

A. RCB.LCC. 石英晶振9.图2.2所示的电路中组成部分Ⅱ的电路名称为 。

A变压器 B. 稳压电路 C. 整流电路u o+图2.210.直流稳压电源中滤波电路的目的是 。

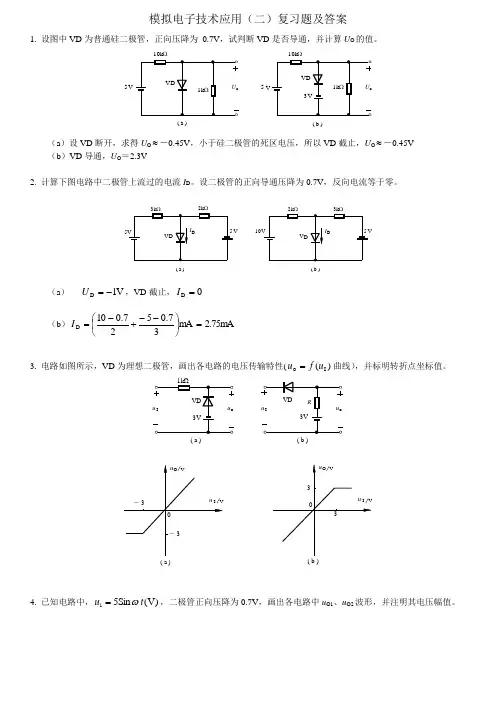

模拟电子技术应用（二）复习题及答案1. 设图中VD 为普通硅二极管，正向压降为 0.7V ，试判断VD 是否导通，并计算U O 的值。

5V5V( a )( b )（a ）设VD 断开，求得U O ≈－0.45V ，小于硅二极管的死区电压，所以VD 截止，U O ≈－0.45V（b ）VD 导通，U O ＝2.3V2. 计算下图电路中二极管上流过的电流I D 。

设二极管的正向导通压降为0.7V ，反向电流等于零。

( a )( b )（a ）V 1D -=U ，VD 截止，0D =I（b ） 2.75mA m A 37.0527.010D =⎪⎭⎫⎝⎛--+-=I3. 电路如图所示，VD 为理想二极管，画出各电路的电压传输特性()(I O u f u =曲线），并标明转折点坐标值。

( a )( b )( a )( b )4. 已知电路中，)V ( Sin 5i t u ω=，二极管正向压降为0.7V ，画出各电路中u O1、u O2波形，并注明其电压幅值。

uu ( a )( b )－0－5. 在如图所示电路中，已知稳压管VD Z1的稳定电压 U Z1＝6.3V ， VD Z2的稳定电压U Z2＝7.7V ，它们的正向导通电压U D 均为0.7V ，U I 和R 的取值合理，U I 的实际极性和U O1～U O4的假设极性如图中所标注。

填空： U O1＝ V ，U O2＝ V ，U O3＝ V ，U O4＝ V 。

U IU IU U O1U O2U O3U O414 ， 7， －0.7， －6.36. 从括号中选择正确的答案，用A 、B 、C 、D 填空。

用直流电压表测得各晶体管各电极的对地静态电位如图所示，试判断这些晶体管处于什么状态。

（A ．放大， B ．饱和 ， C ．截止 ， D ．损坏）⑴ ； ⑵ ； ⑶ ； ⑷ ； ⑸ 。

( 1 )( 3 )( 2 )( 5 )+9V +12V－－12V0V+2.3V( 4 )（1）C （2）A （3）C （4）B （5）D7. 从括号中选择正确的答案，用A 、B 、C 、D 填空。

模拟试卷一一、填空(16分)1．半导体二极管的主要特性是___________ 。

2．三极管工作在放大区时，发射结为____ 偏置，集电结为_____偏置；工作在饱和区时发射结为___偏置，集电结为____偏置。

3．当输入信号频率为fL和fH时，放大倍数的幅值约下降为中频时的__倍，或者是下降了__dB，此时与中频时相比，放大倍数的附加相移约为_____ 。

4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻，应引入_____反馈。

5．乙类功率放大电路中，功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。

这类功放的能量转换效率在理想情况下，可达到_____，但这种功放有______失真。

6．在串联型稳压电路中，引入了——负反馈；为了正常稳压，调整管必须工作在____区域。

二、选择正确答案填空(24分)1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示，该管为( )。

A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中，若uI = 20 mV，则电路的( )。

A．差模输入电压为10 mV，共模输入电压为10 mV。

B．差模输入电压为10 mV，共模输入电压为20 mV。

C．差模输入电压为20 mV，共模输入电压为10 mV。

D．差模输入电压为20 mV，共模输入电压为20 mV。

4．通用型集成运放的输入级采用差动放大电路，这是因为它的( )。

A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻，RS为常数，为使下限频率fL降低，应( )。

A．减小C，减小Ri B．减小C，增大RiC．增大C，减小Ri D．增大C，增大 Ri6．如图所示复合管，已知V1的 b1 = 30，V2的 b2 = 50，则复合后的 b 约为( )。

大学《模拟电子技术》试题及答案一、填空题1、当PN结外加正向电压时，P区接电源极，N区接电源极，此时，扩散电流漂移电流。

2、二极管最主要的特性是。

3、一个放大电路的对数幅频特性如图所示。

由图1-3可知，中频放大倍数|A vm|=__ __。

图1-3 图1-74、乙类放大器中每个晶体管的导通角是_ __，该放大器的理想效率为__ __，每个管子所承受的最大电压为__ _____。

5、差动放大电路的基本功能是对差模信号的_ _作用和对共模信号的_ _作用。

6、小功率直流稳压电源由变压、、__ __、四部分组成。

7、图1-8 (a)和(b)是两个放大管的不完整的符号，根据图中所给数据和电流方向，判断它们的导电类型分别为___________ 型和___________型，用半导体材料___________和___________制成，电流放大系数β分别为___________和___________。

二、选择题图2-3 图2-8 图2-9 图2-101、图2-3所示复合管中，下列答案正确的是( )。

A NPN 型B PNP 型C 不正确 2、N 型半导体是在本征半导体中加入（ ）后形成的杂质半导体。

A 空穴 B 三价元素 C 五价元素 3、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝2Ｖ，V 2＝2.7Ｖ， V 3＝6Ｖ，试判别管子的三个管脚分别是（ ）。

A 1：e 、2：b 、3：cB 1：c 、2：e 、3：bC 1：c 、2：b 、3：eD 其它情况4、用万用表直流电压档测得电路中PNP 型晶体管各极的对地电位分别是：V b ＝－12.3Ｖ，V e ＝－12Ｖ，V c ＝－18Ｖ。

则三极管的工作状态为（ ）。

A 放大B 饱和C 截止5、判断图2-5电路中的反馈组态为（ ）。

A 电压并联负反馈B 电压串联负反馈C 电流串联负反馈D 电流并联负反馈6、已知降压变压器次级绕组电压为12V ，负载两端的输出电压为10.8V ，则这是一个单相( )电路．A 桥式整流B 半波整流C 桥式整流电容滤波D 半波整流电容滤波7、直接耦合式多级放大电路与阻容耦合式（或变压器耦合式）多级放大电路相比，低频响应（ ）。

机电3+2《模拟电子技术基础》试题库2考生须知：1．本试卷分问卷和答卷两部分，满分100分，考试时间90分钟。

2．在答题卷密封区内请写明校名、姓名和学籍号。

3．全部答案都请做在答题卷标定的位置上，务必注意试题序号与答题序号相对应，直接做一、填空题（每空1分，共30分）1．根据导电能力来衡量，自然界的物质可以分为、和三类。

2．PN结正偏时，P区接电源的极，N区接电源的极。

3. 三极管按内部结构分为型和型，前者的图形符号是，后者的图形符号是。

4. 硅二极管导通时的正向管压降约 V，锗二极管导通时的正向管压降约 V。

5. 三极管工作在饱和状态的外部电压条件是：发射结，集电结。

6.当测得晶体三极管的集电极对地电压V C接近电源电压V CC时，表明该三极管处于________状态。

7.一放大器无反馈时的放大倍数A=120，加入负反馈后，放大倍数下降为A f=20，它的反馈深度1+AF= ，反馈系数F= 。

8．某工作在放大区的三极管，如果当I B从22μA增大到42μA，I C从1mA变为2mA，则它的放大倍数β为__________。

9．负反馈能使放大器的通频带__________，非线性失真__________。

10.在低通滤波电路中，电容器与负载联，电感与负载联。

11.通常使用法判断反馈放大器的反馈极性。

根据反馈信号是交流还是直流来分，可分为反馈和反馈。

12.由NPN三极管组成的放大电路中，输出电压波形的正半周失真，则产生了失真，它的静态工作点位置。

13.放大器的输出电阻，放大器能力越强。

14.单级共射极放大电路中，输入电压和输出电压的频率，相位。

二、单项选择题（每小题3分，共30分）1.对三极管放大作用的实质，下面说法正确的是（ ） A.三极管可以把小能量放大成大能量 B.三极管可以把小电流放大成大电流C.三极管可以把小电压放大成大电压D.三极管可用较小的电流控制较大的电流2. 交流电源电压V 2=11伏的单相桥式整流电路，直流负载电阻RL=5欧，每个二极管通过的电流约为( )安。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

专科《模拟电子技术》模拟题试卷一.（共60题,共150分）1.理想的功率放大电路应工作于()状态。

（2分）A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案：C2.NPN共射电路的Q点设置在接近于()处将产生顶部失真。

（2分）A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案：A3.双极晶体管放大电路共射极接法所对应的场效应管放大电路是()接法。

（2分）A.共基极B.共源极C.共漏极D.共栅极★检查答案标准答案：B4.当有用信号的频率介于2500Hz与3000Hz之间时，应采用的最佳滤波电路是()。

（2分）A.低通B.高通C.带通D.带阻★检查答案标准答案：C5.为了提高电压放大倍数，希望放大电路的()大一些。

（2分）A.输入电流B.输出电流C.输入电阻D.输出电阻★检查答案标准答案：D6.当PN给外加反向电压时，其内部的扩散电流将()漂移电流。

此时，耗尽层的宽度将()。

（2分）A.大于变宽B.大于变窄C.小于变宽D.等于不变★检查答案标准答案：C7.差动放大电路的特点是抑制()信号，放大()信号。

（2分）A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案：B8.共漏极场效应管放大电路的输出电压与输入电压的相位()。

（2分）A.相差0B.相差45C.相差90D.相差180★检查答案标准答案：A9.直流电源滤波的主要目的是：()。

（2分）A.将交流变直流B.将高频变低频C.将正弦波变成方波D.将直、交流混合量中的交流成分去掉★检查答案标准答案：D10.电路如图所示。

若V1管正负极接反了，则输出()。

（2分）A.只有半周波形B.全波整流波形，但V3管承受2倍的电压C.全波整流波形D.无波形且变压器或整流管可能烧毁★检查答案标准答案：D11.双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

场效应管是控制器件。

（2分）★检查答案标准答案：1.电流;2.正向;3.反向;4.电压;12.在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

模拟电子技术基础模拟考试题二及参考答案一、填空（每题2，共2分）1．硅稳压二极管在稳压电路中稳压时，通常工作于（）。

(a) 正向导通状态 (b) 反向电击穿状态(c) 反向截止状态 (d) 热击穿状态2、整流的目的是（）。

(a) 将交流变为直流 (b) 将高频变为低频(c) 将正弦波变为方波 (d) 将方波变为正弦波3、当信号频率在石英晶体的串联谐振频率和并联谐振频率之间时，石英晶体呈（）。

(a) 容性 (b) 阻性 (c) 感性 (d) 无法判断4、为了避免50Hz电网电压的干扰进入放大器，应选用的滤波电路是（）。

(a) 带阻 (b) 带通 (c) 低通 (d) 高通5、能实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零的运算电路是（）。

(a) 加法 (b) 减法 (c) 微分 (d) 积分6、欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（）。

(a) 电压串联负反馈 (b) 电压并联负反馈(c) 电流串联负反馈 (d) 电流并联负反馈7、集成运放电路采用直接耦合方式是因为（）。

(a) 可获得很大的放大倍数 (b) 可使温漂小(c) 集成工艺难于制造大容量电容 (d) 放大交流信号8、要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，第一级应采用，第二级应采用。

（）(a) 共射电路, 共集电路 (b) 共集电路, 共射电路(c) 共基电路, 共集电路 (d) 共射电路, 共基电路9、直接耦合放大电路存在零点漂移的原因是（）。

(a) 电阻阻值有误差 (b) 晶体管参数的分散性(c) 电源电压不稳定 (d) 晶体管参数受温度影响10、工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为（）。

(a) 83 (b) 91 (c) 100 (d) 120【解】1 、(b) 2 、(a) 3 、(c) 4 、(b) 5 、(a) 6 、(d) 7 、(c) 8 、(b) 9 、(d) 10 、(c)二、填空（共10题，每题2分，共20分）1、在室温（27℃）时，锗二极管的死区电压约 V，导通后在较大电流下的正向压降约 V，硅二极管的死区电压约 V；导通后在较大电流下的正向压降约 V。

《模拟电子技术》试题（1卷）一、填空题（每空1分，共20分）1。

PN结中内电场阻止的扩散，推动的漂移运动.2. BJT工作在放大区时，其发射结处于偏置，集电结处于偏置。

3。

射极输出器的输入信号从极间输入，而输出是从极间取出。

因此，射极输出器是一个共极放大器。

4。

甲类功放BJT的导通角为；乙类功放BJT的导通角为；甲乙类功放BJT的导通角为；5。

若两个输入信号电压的大小，极性，就称为差模输入信号.6。

为了稳定放大器的工作点，应引入负反馈；为了稳定放大器的性能，应引入负反馈。

7.自激振荡电路主要由和两部分组成,前者要求有足够的放大倍数，后者要求反馈信号与输入信号。

8.在电感反馈三点式振荡器中，BJT c-e极间的回路元件是；b-e极间的回路元件是；c—b极间的回路元件是 .二、判断题（每小题1分，共10分）1.P型半导体中的多数载流子是空穴,因此，P型半导体带正电。

（ )2.发射结处于反偏的BJT,它一定工作在截止区。

( ）3.BJT是由两个PN结组合而成的，所以将两个二极管对接，也可以当BJT使用.( ）4.BJT的输入电阻r be是对交流而言的一个动态电阻,在小信号情况下为常数。

5。

射极输出器的输入信号加在BJT的基极,输出取自发射极。

因此，输出电压的大小可用公式V E=V B—V BE进行计算。

（ )6。

乙类功放中的两个BJT交替工作,各导通半个周期。

( )7。

与接入反馈前相比较，接入负反馈后,净输入量增大了.( )8。

在运放电路中，闭环增益Àf是指广义的放大倍数.（）9。

凡是能产生自激振荡的电路一定具有正反馈。

（）10.由LC元件组成的并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值.（ )三、选择题（每小题1分，共10分)1。

PN结外加正向电压时，其空间电荷区（）.a。

不变 b.变宽 c.变窄2。

测得BJT各电极对地电压为：V B=4.7V,V C=4.3V,V E=4V，则该BJT工作在（ )状态。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。

5、三极管具有放大作用外部电压条件是发射结（），集电结（）。

6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。

7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz才有导通电流，否则处于（）状态。

A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
