电工仪表的分类、型号及标志

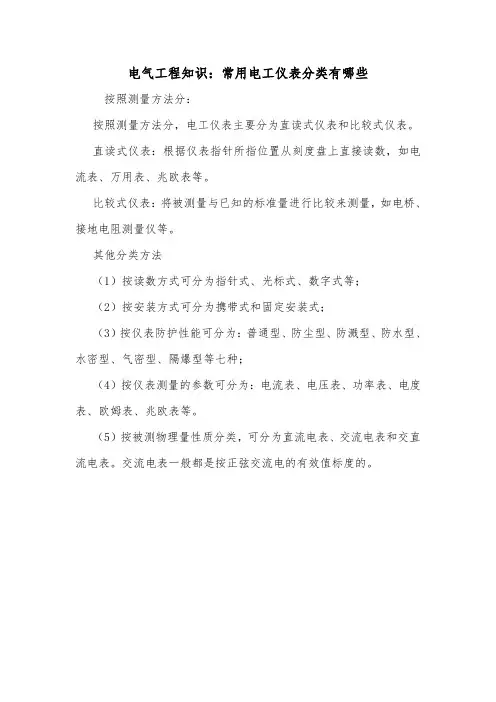

电气工程知识：常用电工仪表分类有哪些按照测量方法分：
按照测量方法分，电工仪表主要分为直读式仪表和比较式仪表。

直读式仪表：根据仪表指针所指位置从刻度盘上直接读数，如电流表、万用表、兆欧表等。

比较式仪表：将被测量与已知的标准量进行比较来测量，如电桥、接地电阻测量仪等。

其他分类方法
（1）按读数方式可分为指针式、光标式、数字式等；
（2）按安装方式可分为携带式和固定安装式；
（3）按仪表防护性能可分为：普通型、防尘型、防溅型、防水型、水密型、气密型、隔爆型等七种；
（4）按仪表测量的参数可分为：电流表、电压表、功率表、电度表、欧姆表、兆欧表等。

（5）按被测物理量性质分类，可分为直流电表、交流电表和交直流电表。

交流电表一般都是按正弦交流电的有效值标度的。

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

浅析电工仪表的分类及其应用电工仪表是电工工程中常用的测量工具，用于测量电流、电压、功率等电气参数。

根据其测量原理和功能，电工仪表可以分为模拟仪表和数字仪表两类，下面对其分类及应用进行浅析。

一、模拟仪表模拟仪表是指采用模拟电路实现测量功能的仪表，常见的有指针式仪表和电表。

1. 指针式仪表：指针式仪表是一种以指针为指示器的仪表，根据电路中电流、电压对其产生的力矩使指针进行运动，并通过刻度盘上的刻度值进行读数。

常见的指针式仪表有电流表、电压表和电阻表等。

指针式仪表广泛应用于各个领域，如工业自动化、电力系统、电力仪器等。

2. 电表：电表是一种用来测量电功率、电能的仪表，常见的有电能表、功率表和多功能电表等。

电能表主要用于电力系统中对电能进行测量，功率表用于测量电路中的功率参数，多功能电表除了测量电能和功率外，还可以测量电流、电压等。

二、数字仪表数字仪表是指采用数字信号进行测量和显示的仪表，根据其测量原理和应用范围可分为数显仪表和智能仪表两类。

1. 数显仪表：数显仪表是一种使用数码显示技术的仪表，具有数字显示和传统仪表的一些功能。

数显仪表包括数显电压表、数显电流表和数显频率表等。

数显仪表具有测量精度高、抗干扰性强、体积小、操作简便等特点，广泛应用于工业自动化控制系统和实验室仪器等领域。

2. 智能仪表：智能仪表是指在数字仪表基础上，结合微处理器和通信技术实现的仪表，具有测量、控制、数据存储、通信等功能。

智能仪表主要应用于工业过程控制、电力系统监控、电力质量分析等领域，能够实现对电力系统的实时监测和数据分析，提高系统的安全性和稳定性。

电工仪表根据测量原理和功能可分为模拟仪表和数字仪表两类。

模拟仪表主要有指针式仪表和电表，广泛应用于各个领域。

数字仪表主要有数显仪表和智能仪表，具有高测量精度和多功能等特点，广泛应用于工业自动化控制和电力系统监测等领域。

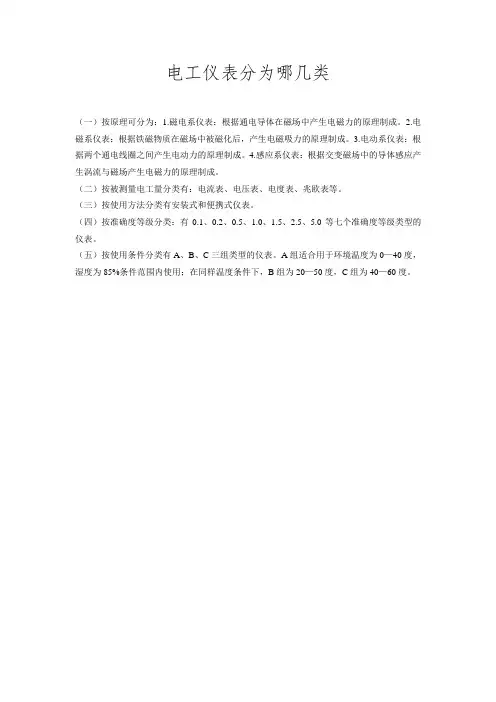

电工仪表分为哪几类
（一）按原理可分为：1.磁电系仪表：根据通电导体在磁场中产生电磁力的原理制成。

2.电磁系仪表：根据铁磁物质在磁场中被磁化后，产生电磁吸力的原理制成。

3.电动系仪表：根据两个通电线圈之间产生电动力的原理制成。

4.感应系仪表：根据交变磁场中的导体感应产生涡流与磁场产生电磁力的原理制成。

（二）按被测量电工量分类有：电流表、电压表、电度表、兆欧表等。

（三）按使用方法分类有安装式和便携式仪表。

（四）按准确度等级分类：有0.1、0.2、0.5、1.0、1.5、2.5、5.0等七个准确度等级类型的仪表。

（五）按使用条件分类有A、B、C三组类型的仪表。

A组适合用于环境温度为0—40度，湿度为85%条件范围内使用；在同样温度条件下，B组为20—50度，C组为40—60度。

电工仪表及其应用1、常见电工仪表的分类电工仪表是测量电磁类电量参数的仪表，它的分类有若干个不同的标准，可以按作用分，可以按原理分，也可以按测量对象分，还可以按使用方法、准确度等级、防护性能或使用条件分。

最常见的分类方法有按测量方法的不同、测量对象的不同和按测量原理的不同划分。

按测量方法划分有指示仪表、比较仪表、数字仪表（包括巡回检测仪表）、记录仪表几大类。

按测量原理划分，电工仪表有磁电系仪表、电磁系仪表、电动系仪表、铁磁电动系仪表、感应式仪表以及整流系仪表、静电系仪表。

按测量对象划分有电流表（分交、直流）、电压表（分 交、直流）、功率表、电能表、功率因数表、频率表及多用途表等。

另外，为扩大测量范围，人们还经常要用到分压器、分流器、附加电阻、电流电压互感器等，为了实现不同电量和电量与非电量之间的变换，变换器的应用也非常广泛。

2、电工仪表的型号和标志2.1、电工仪表的型号编制电工仪表的型号编制是按规定的标准进行的。

安装式仪表与便携式仪表的型号有不同的编制规则。

安装式仪表的型号组成如下：形状第一位代号按仪表面板形状最大尺寸编，形状第二位代号按仪表外壳的形状尺寸特征编，如果数字为“0”，则可以省略；系列代号表示仪表的不同系列，如电磁系用C ，电动系用D ，电磁系用T ，感应系用G ，静电系用Q ，整流系用L 等等。

例如42C 3-A 型电流表，42为形状代号，从有关标准中就可以查出该表的外形和面板尺寸，“C ”表示该表是磁电系仪表，“3”为设计序号，“A ”表示该表测量的是电流。

对于可携式仪表，则不用形状代号。

其型号组成的第一位为组别号，即表示仪表的不同系列，以下型号的组成形式与安装式仪表相同。

如T19-V 型电压表，“T ”表示该表为电磁系仪表，“19”为设计序号，“V ”说明此表是用来测量电压。

2.2、电工仪表的标志符号电工仪表有很多种类型，每种类型的仪表，都有不同于其它类型仪表的标志符号，这些符号就是仪表的标志，用来标示仪表不同的技术特性。

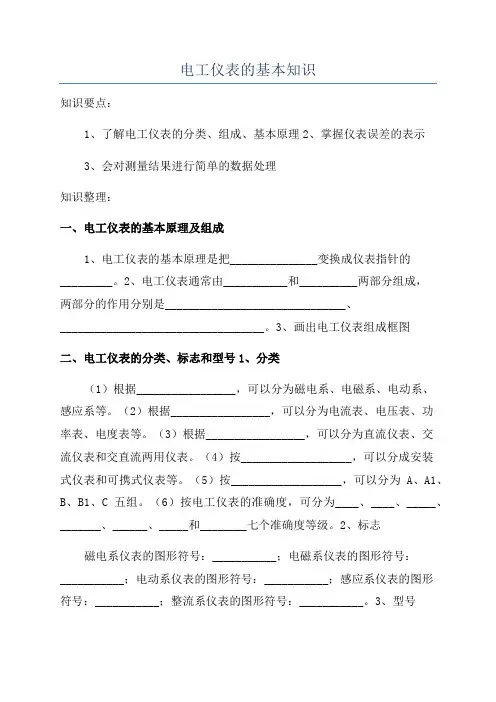

电工仪表的基本知识知识要点：1、了解电工仪表的分类、组成、基本原理2、掌握仪表误差的表示3、会对测量结果进行简单的数据处理知识整理：一、电工仪表的基本原理及组成1、电工仪表的基本原理是把_______________变换成仪表指针的_________。

2、电工仪表通常由___________和__________两部分组成，两部分的作用分别是_______________________________、___________________________________。

3、画出电工仪表组成框图二、电工仪表的分类、标志和型号1、分类（1）根据_________________，可以分为磁电系、电磁系、电动系、感应系等。

（2）根据_________________，可以分为电流表、电压表、功率表、电度表等。

（3）根据_________________，可以分为直流仪表、交流仪表和交直流两用仪表。

（4）按___________________，可以分成安装式仪表和可携式仪表等。

（5）按___________________，可以分为A、A1、B、B1、C五组。

（6）按电工仪表的准确度，可分为____、____、_____、_______、______、_____和________七个准确度等级。

2、标志磁电系仪表的图形符号：___________；电磁系仪表的图形符号：___________；电动系仪表的图形符号：___________；感应系仪表的图形符号：___________；整流系仪表的图形符号：___________。

3、型号（1）系列代号：磁电系_________，电磁系_________，电动系_________，感应系__________，整流系__________。

（2）用途号：电压表________，电流表_______三、电工仪表的误差、准确度1、电工仪表的误差分为____________和____________。

浅析电工仪表的分类及其应用电工仪表是指用来测量和检测电路参数、监测电气设备状态以及控制电气设备的工具和设备。

根据测量参数的不同，电工仪表可分为电压、电流、电阻、功率、频率等各种类型。

根据功能不同，电工仪表可分为测量类、监测类、控制类等。

本文将会详细地介绍电工仪表的分类及其应用。

一、测量类电工仪表1. 电压表电压表主要用来测量电路中的电压值，分为模拟电压表和数字电压表两种类型。

模拟电压表使用指针或游标方式指示电压值，而数字电压表采用LCD或LED数码显示屏指示电压值。

4. 功率表电表主要用来测量电路中的电压、电流、功率、电能值等电学参数。

电表的种类主要有电能表、电压表、电流表、功率表等。

电表一般可用于工业、商业、民用电力计量。

2. 电器保护及故障监测仪表电器保护及故障监测仪表主要用于监测电气设备的运行情况，例如：电动机、变压器、开关等。

当电气设备发生故障时，电器保护及故障监测仪表可及时检测出来并发出报警信号，从而避免事故的发生。

1. 温度控制仪表温度控制仪表主要用于控制化工、制药、食品等工业生产中的温度，其原理是通过检测温度值来控制加热设备的启停，从而实现目标温度值的稳定控制。

电动机控制仪表主要用于对电动机进行启动、停止、转向、变速等控制操作。

其种类较多，例如：自动控制柜、减速器、变频器等，都可实现对电动机的控制。

3. 信号传输仪表信号传输仪表主要用于对电气信号进行传输，例如：模拟信号、数字信号、功率信号等。

其应用范围广泛，如国防、船舶、机车等行业。

综上所述，电工仪表是现代化工、制药、食品等工业生产中不可或缺的设备。

在实际应用中，不同类型的电工仪表都有其独特的应用场景和作用，可以为企业提高生产效率、降低能源消耗、保障安全生产等方面带来积极的贡献。
