利用windriver 开发了个usb的驱动,写个开发心得

  • 格式：doc
  • 大小：39.50 KB
  • 文档页数：11

利用windriver 开发了个usb的驱动，写个开发心得项目组需要利用2440采集数字电视的采样数据，所以让我开发一个usb的数据采集系统，就两个要求1 速度要达到500kbyte/s以上2 稳定由于之前没有做过windows驱动的经验，所以花了3，4天时间读了读ddk的文档，期间还上chinapub找个本书，读了免费的第1章，按照他配置了vc的编译环境，呵呵。

然后就吧ddk下面的bulkusb源代码进行了修改，写好usb device的驱动，有些了个应用程序，测试一下，采集数据是ok了，但是发现有时候蓝屏，特别是采集100m左右，就会出现蓝品！这下没办法了，由于我本身就对windows内核编程不熟悉，有调试了大概3，4天确认问题可能处在电源管理方面，联系到自己对这方面不是很熟悉，而且时间紧迫，没办法转向windriver开发！我安装的是9.21版本（请到迅雷下载）。

1. 驱动的开发：a 这步开发比较简单，首先确认你的device固件正确能枚举成功，然后将device连接到pc usb ho st 端。

b 按照向导指引刷出你的设备进行配置，然后点击编译按钮生成代码。

这部分内容请参考安装文档的快速开发向导！2.应用程序开发：最主要的几个函数是，opendevice 和readwrite 函数：其实大家只要摘录向导生成代码的内容即可，这里贴一个我的static WDU_DRIVER_HANDLE hDriver = 0;static DRIVER_CONTEXT DrvCtx ;static BOOL DLLCALLCONV DeviceAttach(WDU_DEVICE_HANDLE hDevice,WDU_DEVICE *pDeviceInfo, PVOID pUserData){DRIVER_CONTEXT *pDrvCtx = (DRIVER_CONTEXT *)pUserData;DEVICE_CONTEXT *pDevCtx, **ppDevCtx;DWORD dwInterfaceNum = pDeviceInfo->pActiveInterface[0]->pActiveAltSetting->Descriptor.bInterf aceNumber;DWORD dwAlternateSetting = pDeviceInfo->pActiveInterface[0]->pActiveAltSetting->Descriptor.bAlt ernateSetting;TRACE("\nDeviceAttach: received and accepted attach for vendor id 0x%x, ""product id 0x%x, interface %ld, device handle 0x%p\n",pDeviceInfo->Descriptor.idVendor, pDeviceInfo->Descriptor.idProduct,dwInterfaceNum, hDevice);/* Add our device to the device list */pDevCtx = (DEVICE_CONTEXT *)malloc(sizeof(DEVICE_CONTEXT));if (!pDevCtx){ERR("DeviceAttach: failed allocating memory\n");return FALSE;}BZERO(*pDevCtx);pDevCtx->hDevice = hDevice;pDevCtx->dwInterfaceNum = dwInterfaceNum;pDevCtx->dwVendorId = pDeviceInfo->Descriptor.idVendor;pDevCtx->dwProductId = pDeviceInfo->Descriptor.idProduct;pDevCtx->dwAlternateSetting = dwAlternateSetting;OsMutexLock(pDrvCtx->hMutex);for (ppDevCtx = &pDrvCtx->deviceContextList; *ppDevCtx;ppDevCtx = &((*ppDevCtx)->pNext));*ppDevCtx = pDevCtx;pDrvCtx->dwDeviceCount++;OsMutexUnlock(pDrvCtx->hMutex);OsEventSignal(pDrvCtx->hEvent);/* Accept control over this device */return TRUE;}static VOID DLLCALLCONV DeviceDetach(WDU_DEVICE_HANDLE hDevice, PVOID pUserData) {DRIVER_CONTEXT *pDrvCtx = (DRIVER_CONTEXT *)pUserData;DEVICE_CONTEXT **pCur;DEVICE_CONTEXT *pTmpDev;BOOL bDetachActiveDev = FALSE;TRACE("\nDeviceDetach: received detach for device handle 0x%p\n", hDevice);OsMutexLock(pDrvCtx->hMutex);for (pCur = &pDrvCtx->deviceContextList;*pCur && (*pCur)->hDevice != hDevice;pCur = &((*pCur)->pNext));if (*pCur == pDrvCtx->pActiveDev){pDrvCtx->pActiveDev = NULL;}pTmpDev = *pCur;*pCur = pTmpDev->pNext;free(pTmpDev);pDrvCtx->dwDeviceCount--;OsMutexUnlock(pDrvCtx->hMutex);if (bDetachActiveDev){/* When hDeviceUnusedEvent is not signaled, hDevice is possibly in use,* and therefore the detach callback needs to wait on it until it is* certain that it cannot be used.* When it is signaled - hDevice is no longer used. */OsEventWait(pDrvCtx->hDeviceUnusedEvent, INFINITE);}}DWORD DriverInit(WDU_MATCH_TABLE *pMatchTables, DWORD dwNumMatchTables, const PCHAR sDriverName, const PCHAR sLicense, DRIVER_CONTEXT *pDrvCtx) {DWORD dwError;WDU_EVENT_TABLE eventTable;/* Set Driver Name */if (!WD_DriverName(sDriverName))ERR("Error: Could not set driver name to %s, exiting\n",sDriverName);return WD_SYSTEM_INTERNAL_ERROR;}dwError = OsEventCreate(&pDrvCtx->hEvent);if (dwError){ERR("DriverInit: OsEventCreate() failed on event 0x%p: error 0x%lx " "(\"%s\")\n", pDrvCtx->hEvent, dwError, Stat2Str(dwError));return dwError;}dwError = OsMutexCreate(&pDrvCtx->hMutex);if (dwError){ERR("DriverInit: OsMutexCreate() failed on mutex 0x%p: error 0x%lx " "(\"%s\")\n", pDrvCtx->hMutex, dwError, Stat2Str(dwError));return dwError;}dwError = OsEventCreate(&pDrvCtx->hDeviceUnusedEvent);if (dwError){ERR("DriverInit: OsEventCreate() failed on event 0x%p: error 0x%lx " "(\"%s\")\n", pDrvCtx->hDeviceUnusedEvent, dwError,Stat2Str(dwError));return dwError;OsEventSignal(pDrvCtx->hDeviceUnusedEvent);BZERO(eventTable);eventTable.pfDeviceAttach = DeviceAttach;eventTable.pfDeviceDetach = DeviceDetach;eventTable.pUserData = pDrvCtx;dwError = WDU_Init(&hDriver, pMatchTables, dwNumMatchTables, &eventTabl e, sLicense, WD_ACKNOWLEDGE);if (dwError){ERR("DriverInit: failed to initialize USB driver: error 0x%lx ""(\"%s\")\n", dwError, Stat2Str(dwError));return dwError;}return WD_STATUS_SUCCESS;}VOID DriverUninit(DRIVER_CONTEXT *pDrvCtx){DEVICE_CONTEXT *pCur, *pTmpDev;if (pDrvCtx->hEvent)OsEventClose(pDrvCtx->hEvent);if (pDrvCtx->hMutex)OsMutexClose(pDrvCtx->hMutex);if (pDrvCtx->hDeviceUnusedEvent)if (hDriver)WDU_Uninit(hDriver);/* Release any remaining devices */ pCur = pDrvCtx->deviceContextList; while (pCur){pTmpDev = pCur;pCur = pCur->pNext;free(pTmpDev);}}DWORD OpenUsbDevice( void){DWORD dwError;WORD wVendorId = 0;WORD wProductId = 0;WDU_MATCH_TABLE matchTable; BZERO(DrvCtx);wVendorId = USE_DEFAULT;wProductId = USE_DEFAULT;/* use defaults */if (wVendorId == USE_DEFAULT)if (wProductId == USE_DEFAULT)wProductId = DEFAULT_PRODUCT_ID;BZERO(matchTable);matchTable.wVendorId = wVendorId;matchTable.wProductId = wProductId;dwError = DriverInit(&matchTable, 1, DEFAULT_DRIVER_NAME,DEFAULT_LICENSE_STRING, &DrvCtx);if (dwError){goto Exit;}/* Wait for the device to be attached */dwError = OsEventWait(DrvCtx.hEvent, ATTACH_EVENT_TIMEOUT); if (dwError){if (dwError==WD_TIME_OUT_EXPIRED){ERR("Timeout expired for connection with the device.\n""Check that the device is connected and try again.\n");}else{ERR("main: OsEventWait() failed on event 0x%p: error 0x%lx " "(\"%s\")\n", DrvCtx.hEvent, dwError, Stat2Str(dwError));}goto Exit;OsMutexLock(DrvCtx.hMutex);if (!DrvCtx.dwDeviceCount){OsMutexUnlock(DrvCtx.hMutex);return 1;}OsMutexUnlock(DrvCtx.hMutex);if (!DrvCtx.pActiveDev)DrvCtx.pActiveDev = DrvCtx.deviceContextList; OsEventReset(DrvCtx.hDeviceUnusedEvent);return 0 ;Exit:DriverUninit(&DrvCtx);return dwError;}void CloseUsbDevice( void){DriverUninit(&DrvCtx);}DWORD UsbRead(char *pBuffer , DWORD dwBufferSize , PDWORD pdwBytesTransferred){DWORD dwError ;WDU_DEVICE_HANDLE hDevice;OsMutexLock(DrvCtx.hMutex);hDevice = DrvCtx.pActiveDev->hDevice;OsMutexUnlock(DrvCtx.hMutex);dwError = WDU_TransferBulk(hDevice, 0x81,TRUE, 0, pBuffer, dwBufferSize,pdwBytesTransferred, TRANSFER_TIMEOUT);return dwError ;}3.驱动程序的发布：这个也比较简单，请参考自带文档usb manual 的11章节，其实就是用到了他的一个wdreg工具，我写了个批处理文件，想安装的直接点批处理即可！windriver开发驱动是比较方便，至于稳定性，现在正在测试，看来比较稳定！速度方面500kB是没问题！不过速度方面pc驱动固然有影响，device的firmware影响也是很大的，特别是双缓冲的ep，处理不当速度很难上去！。

合集下载

“操作系统”实验教学之U盘驱动程序开发

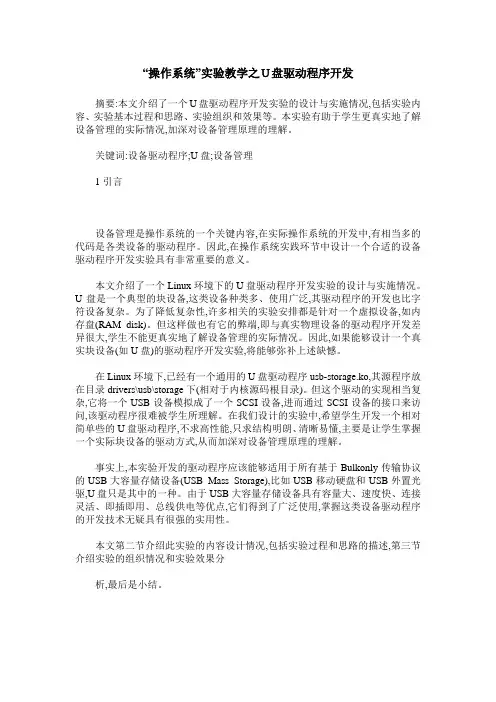

“操作系统”实验教学之U盘驱动程序开发
