自动化仪表试题附答案大全

自动化仪表作业及答案参考【自动化仪表作业及答案参考】自动化仪表是指能够自动测量、控制、调节和监视过程参数的仪表设备。

它在工业控制领域起到至关重要的作用，保证了生产过程的稳定性和安全性。

以下是一些自动化仪表相关的作业题及参考答案，供参考。

一、选择题1. 以下哪种仪表适用于测量液体容积流量？A. 压力变送器B. 温度传感器C. 液位计D. 频率计答案：C. 液位计2. 以下哪种仪表适用于测量气体压力？A. 液位计B. 温度传感器C. 压力变送器D. 流量计答案：C. 压力变送器3. 自动化仪表的基本功能包括哪些？（多选）A. 测量参数B. 控制操作C. 调节过程D. 监视状态答案：A、B、C、D4. 以下哪种仪表适用于测量液体温度？A. 压力变送器B. 温度传感器C. 液位计D. 频率计答案：B. 温度传感器5. 自动化仪表的作用是什么？A. 提高生产效率B. 降低生产成本C. 提高产品质量D. 保证工作安全答案：A、B、C、D二、计算题1. 某工厂的液体储罐内液位为4.5米，液体密度为800 kg/m³，液体的质量是多少？答案：质量 = 密度 ×体积体积 = 面积 ×高度体积= π × (半径²) ×高度面积= π × (半径²)半径 = 直径 / 2假设液体储罐的直径为5米，则半径为2.5米。

面积= π × (2.5²) ≈ 19.63 m²体积= 19.63 m² × 4.5 m ≈ 88.35 m³质量= 800 kg/m³ × 88.35 m³ ≈ 70,680 kg2. 某系统的控制器输出信号为4~20 mA，对应于被控制设备的量程为0~100 °C。

若当前输出为12 mA，被控制设备的温度是多少？答案：量程范围差 / 输出范围差 = 量程下限 / 当前输出 - 偏差量程范围差 = 100 °C - 0 °C = 100 °C输出范围差 = 20 mA - 4 mA = 16 mA量程下限 = 0 °C当前输出 = 12 mA偏差 = 0 °C温度 = 量程下限 + (量程范围差 / 输出范围差) × (当前输出 - 偏差) = 0 °C + (100 °C / 16 mA) × (12 mA - 0 mA)≈ 75 °C三、简答题1. 自动化仪表在工业控制中的应用有哪些？答案：自动化仪表在工业控制中的应用非常广泛，包括但不限于以下方面：- 流量测量与控制：用于监测和调节流体的流量，并确保流程稳定。

自动化仪表与过程控制试题（含答案）自动化仪表与过程控制试题题号一二三四五总分得分得分评卷人一、填空题(每空1分，共20分)1、测量温度的方法虽然很多，但从感受温度的途径来分，可以分为两大类:一类是( )的，即通过测温元件与被测物体的接触而感知物体的温度;另一类是( )的，即通过接收被测物体发出的辐射热来判断温度。

2、电动温度变送器，核心都是一个直流低电平电压—电流变换器，大体上都可分为( )、( )及( )三部分。

3、调节器的输出电路是一个电压—电流转换器，还承担( )的任务。

4、在数字控制系统中，当需要限制输出量的变化速率，以及需要实现自动/手动无扰切换等场合，使用增量算式有许多便利之处，所以有些控制系统中不直接计算y，而先算出( )。

n5、SLPC单回路控制器是按( )或( )的定周期节拍工作的。

6、DCS系统常采用多主站的令牌传送方式，在系统内，各( )和( )的地位都是相同的，没有固定的主站与从站划分。

7、集散控制系统的操作站主要有三大功能，即以系统生成、维护为主的( )功能，以监视、运行、记录为主的( )功能，以及与现场控制站和上位计算机交换信息的( )功能。

8、从结构来说，执行器一般由( )和( )两部分组成。

9、目前，用来测定对象动态特性的实验方法主要有( )、( )和( )三种。

10、为了克服用白色噪声作为输入，估算脉冲响应函数需要较长时间，可以采用( )信号作为输入探测信号。

得分评卷人二、判断题(每题1分，共10分)1、比例度P是一个无因次量，它表示在只有比例作用的情况下，能使输出量作满量程变化的输入量相对变化的百分数。

( )2、DDZ-?型调节器的运算电路是PD与PID两个运算电路串联组成的。

( )3、在混合过程PID算法的混合过程中要求的是瞬时流量的正负偏差积分为零( ) 4、SLPC型单回路控制器的指令共有46种。

( ) 5、一个功能块参数可分为三类:输入参数，输出参数及外含参数。

自动化仪表试题及答案【篇一：《自动化仪表》习题答案】1）简述过程控制的特点。

q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。

（2）什么是过程控制系统？试用框图表示其一般组成。

q：1）过程控制是生产过程自动化的简称。

它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。

过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。

2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？q：各个单元模块之间用统一的标准信号进行联络。

1）模拟仪表的信号：气动0.02~0.1mpa、电动Ⅲ型：4~20madc或1~5v dc。

2）数字式仪表的信号：无统一标准。

（4）试将图1-2加热炉控制系统流程图用框图表示。

q：是串级控制系统。

方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。

2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。

q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。

2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？q：1）不是这样。

2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。

（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？q：1）是。

2）这是构成安全火花型防爆系统的一个条件。

2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。

1.物位测量仪表有几种形式？分别是什么？5个，直读式、静压式、浮力式、机械接触式、电气式等。

2、过程参数大致有几个？分别是什么？6个，温度、压力、流量、物位、机械量、成分分析。

3、在流量测量中，差压式流量计的标准节流件有几个？分别是什么？3个，标准孔板，标准喷嘴，标准文丘里管等。

4、常用的弹性元件有几种？分别是什么？3种，弹性膜片，波纹管，弹簧管。

5．温度测量仪表有几类？分别是什么？各使用在什么场合？温度检测方法按测温元件和被测介质接触与否可以分成接触式和非接触式两大类。

接触式测温时，测温元件与被测对象接触，依靠传热和对流进行热交换。

接触式温度计结构简单、可靠，测温精度较高，但是由于测温元件与被测对象必须经过充分的热交换且达到平衡后才能测量，这样容易破坏被测对象的温度场，同时带来测温过程的延迟现象，不适于测量热容量小、极高温和处于运动中的对象温度，不适于直接对腐蚀性介质测量。

非接触式测温时，测温元件不与被测对象接触，而是通过热辐射进行热交换，或测温元件接收被测对象的部分热辐射能，由热辐射能大小推出被测对象的温度。

从原理上讲测量范围从超低温到极高温，不破坏被测对象温度场。

非接触式测温响应快，对被测对象扰动小，可用于测量运动的被测对象和有强电磁干扰、强腐蚀的场合。

但缺点是容易受到外界因素的扰动，测量误差较大，且结构复杂，价格比较昂贵。

6．什么是瞬时流量？什么是累积流量？单位时间内流过工艺管道某截面的流体的数量。

某时间段内流过工艺管道内某截面的流体总量。

7.什么体积流量？什么是质量流量？单位时间里通过过流断面的流体体积。

单位时间内流经一横截面的流体质量。

8．检测压力的方法有几种？分别是什么？4种，重力平衡方法机械力平衡方法弹性力平衡方法物性测量方法9、机械量包括几种？分别是什么？8种，长度位移速度转角转速力力矩振动。

10、什么是真值？什么是约定真值？相对真值？真值是一个变量本身所具有的真实值，它是一个理想的概念，一般是无法得到的。

精心整理自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

34差）。

56、，以R7、析）89、10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不171819202122232425）。

26、数字信号的另一个来源是采用各种数字式仪表测量（温度）、（压力）、（流量）、（速度）等物理量，产生数字或脉冲信号。

27、仪表主要由（传感器）、（变换器）、（显示装置）、（传输通道）四部分，其中（传感器）是仪表的关键环节。

28、管道内的流体速度，一般情况下，在（管道中心线）处的流速最大，在（管壁）处的流速等于零。

29、实际可调比取决于调节阀的（阀芯结构）和（配管状况）。

30、可编程调节器采用国际标准模拟信号，即电压（1～5V），电流（4～20mA）。

二、选择题1（12（13（14（15（16（17、计算机软件包括（3）。

（1）外部设备（2）各种仪表（3）用各种语言编写的程序等8、DCS系统中DO表示：（3）（1）模拟输入（2）模拟输出（3）开关量输出9、BASIC语言属于（1、3）。

（1）计算机软件（2）计算机硬件（3）计算机语言10、调节器加入微分作用是用来（3）。

（1）克服对象的纯滞后（2）克服对象的惯性滞后（3）克服对象的惯性滞后和容易滞后。

Chapter one有差控制过程（有差调节）例1、某化学反应器，工艺规定操作温度为200±10℃，考虑安全因素，调节过程中温度规定值最大不得超过15℃。

现设计运行的温度定值调节系统，在最大阶跃干扰作用下的过渡过程曲线如下图所示，试求：该系统的过渡过程品质指标（最大偏差、余差、衰减比、振荡周期和过渡时间），并问该调节系统是否满足工艺要求。

设定值不等于稳态值（有差控制）参考答案：最大动态偏差 A = 230-200= 30℃ 被控参数偏离设定值的最大值； 余差 C= 205-200 = 5℃ 稳态值与设定值之间的偏差；衰减比 n = y1: y3 = 25:5 = 5:1 衰减率：1 – 1/n=4/5 两个相邻的同向波峰值之比 n>1 衰减震荡； 振荡周期 T = 20–5 = 15（min ）振荡频率f = 1/ T 超调量：第一波峰与稳态值之比的百分比， 25/205=12.2%调节时间：Ts = 22min 设被控变量进入稳态值的土2％，就认为过渡过程结束，则误差区域=205 ×（ ± 2％）＝ ± 4.1℃，在新稳态值（205℃）两侧以宽度为±4.1℃画一区域（阴影线）。

工艺规定操作温度为200±10℃，考虑安全因素，调节过程中温度规定值最大不得超过15℃，而该调节系统A=30℃，不满足工艺要求 峰值时间：5min例2过渡过程的品质指标有哪些？请结合下图解释各种品质指标的含义。

Chapter two2.1用分度号为K 的镍铬-镍硅热电偶测量温度，在没有采取冷端温度补偿的情况下，显示仪表指示值为500℃，而这时冷端温度为60℃。

试问：实际温度应为多少？如果热端温度不变，设法使冷端温度保持在20℃，此时显示仪表的指示值应为多少？解：显示仪表指示值为500时，查表可得此时显示仪表的实际输入电势为20.64mV ，由于这个电势是由热电偶产生的，即(,)20.64O E t t mV同样，查表可得：t sytABC新稳态值原稳态值B ’00(,0)(,)(,0)20.64 2.46323.076E t E t t E t mV=+=+=由23.076mV 查表可得：t =557℃。

仪表自动化考试试题及答案全《化工仪表》练习题1.用来表示仪表精确度等级的是A.绝对误差B.相对误差C.引用误差D.余差3.弹簧管压力表中的游丝的作用是A.提高仪表精度B.改变仪表量程C.克服仪表变差D.提高仪表灵敏度5.某压力表的测量范围为0-25M p a，经校验其测量的最大误差为0.5M p a，其精度等级为A.1.0B.1.5C.2.5D.4.06.某一温度计，测量范围为0-400℃，经校验发现其最大绝对误差为5℃，则该表的精度是A.0.5B.0.8C.1.0D.1.57.节流式流量计测量的流体经节流装置时所产生的A.速度变化B.面积变化C.动压能变化D.静压差9自控制系统中，绝对不能单独采用A.正反馈B.负反馈C.正反馈和负反馈同时采用D.答案都不正确12.利用各种检测仪表对生产过程的各种工艺变量自动连续地进行检测和显示，以供操作者观察或直接自动地进行监督和控制生产，称为A.自动检测B.自动操作C.自动控制D.自动信号报警13.余差不为零的控制系统称为A.无差控制系统B.相对误差C.有差控制系统D.非周期单调过程15.气动差压变送器的统一标准信号范围为A.0-80k p aB.20-100k p aC.4-20k p aD.0-10k p a17.标注在化工仪表面板上的符号是指该仪表的A.精度为 1.5级B.变差为 1.5级C.基本误差为 1.5级D.附加误差为 1.5级18.输入变量对输出的作用途径是A.对象特性B.对象负荷C.对象的自衡性D.通道19.对象的负荷改变后，无需外界控制作用，被控变量能自行趋近于一个新的稳定值，这种性质称为A.控制通道B.系统的扰动作用C.系统的自衡性D.扰动通道20.理想的过渡过程的衰减比n:1为A.2-4：1B.4-10：1C.2：1D.12：122.利用差压变送器测液位时，若正压室的压力大于负压室的压力，变送器需进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移23.调节器的控制规律，就是指当调节器接受偏差输入信号以后，它的输入信号的变化规律A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用24.比例调节器输出变化了全范围时，相应的输入变化占总输入范围的百分数A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用25.当系统受到阶跃扰动后，比较理想的过渡过程是A.发散振荡过程B.等幅振荡过程C.衰减振荡过程D.单调过程26.利用节流原理设计的流量计为A.电磁流量计B.椭圆齿轮流量计C.孔板流量计D.涡轮流量计27.比例控制就是调节器输出的变化量与输出量的偏差大小成比例的控制A.调节器的控制规律B.比例控制C.比例控制D.系统的扰动作用28.对象在输入作用下，其输出变量即被控变量随时间而变化的特性是A.对象特性B.对象负荷C.对象的自衡性D.通道29.自动控制系统中，感受被控变量并转换为测量值的部分称为A.检测元件及变送B.调节器C.对象D.执行器30.以流体静力学为基础，一般采用充有水或水银等液体的玻璃U 型管或单管进行测量的方法为A.液柱压强计B.弹性变形法C.电测压法D.电位差计31.哪种控制系统的主要任务是使被控变量能够及时地、准确地跟踪设定值的变化A.随动控制系统B.定制控制系统C.程序控制系统D.质量指标32.下列错误的是A.静态是指各变量的变化率为零，即保持常数不变B.自动化领域的静态是指静止不动C.自动化领域的静态与习惯上讲的静止相同D.自动化领域的动态与习惯上讲的静止相同33.在化工自动化领域中，把作用于对象，能引起被控变量偏离设定值的种种外来因素称为A.设定值B.扰动C.偏差D.操作变量35.某温度表测量范围0-200℃，经校验，其测量的最大误差为+4℃，其精度等级为A.1.0B.2.0C.2.5D.4.036.下列差压变送器的膜盒最小的是A.微差压变送器B.中差压变送器C.高差压变送器D.大差压变送37.弹簧管压力表在测量高压时，测量值应在量程的A.＜3/5B.＞4/5C.＞3/5D.3/5-4/538.被测仪表指示值与其约定真值的差值称为40.如果工艺上提出选表要求：测量温度范围为0-300℃，最大绝对误差为±4℃，你应该选用下列哪种仪表A.1.5B.1.0C.2.0D.2.542.利用差压变送器测量液位时，若正负压室与取压点之间装有隔离罐并充以格隔离液，这时需变送器进行的迁移是A.正迁移B.负迁移C.无迁移D.零点迁移44.利用自动操纵装置，根据预先规定的步骤，自动地把设备启动或停运或交替进行某种周期性操作的是A.自动控制B.自动检测C.自动检测D.自动信号报警与连锁保护45.控制加入对象或从对象中取出用以被控变量保持在设定值附近的物料或能量称为A.被控变量B.操作变量C.设定值D.对象46.某化工厂要求甲物料流量与乙物料保持确定的比值，而当乙物料流量随机变化时，甲物料流量，即按确定的比值确定的比值随之变化，这种情况是A.随动控制B.定值控制C.程序控制D.操作变量简答题1.简述弹簧管压力表的组成以及工作原理2.如何选择流量测量仪表？3.某班学生在化工厂实习过程中，观察到设备压力表的刻度盘上有一标记（1）试说明该标记的含义（2）现在需要一只测量范围为0-300℃，最大绝对误差为±4℃的温度表，请选用适宜等级的仪表。

仪表自动化试题库+答案一、判断题（共100题，每题1分，共100分）1.柱塞型阀芯可以实现正装和反装。

A、正确B、错误正确答案：B2.定位器利用闭环原理将输出量阀位反馈回来与输入量比较，即阀位信号直接与输入信号比较。

A、正确B、错误正确答案：A3.弹簧管压力表的基本测量原理就是弹簧管通入被测压力后，自由端产生微小位移，再通过传动放大机构把自由端的位移转换成指针的移动位置。

A、正确B、错误正确答案：A4.涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

A、正确B、错误正确答案：A5.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A6.浮球液位计可以输出连续信号和接点信号。

A、正确B、错误正确答案：A7.当被测流体流经椭圆齿轮流量计时，流体入口与出口压力差产生的作用力，将带动椭圆齿轮旋转，把椭圆齿轮与壳体间半月形容积的液体排出。

A、正确B、错误正确答案：B8.爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A9.ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

A、正确B、错误正确答案：A10.用浮筒式液位计测量液位时，液位越高，扭力管所产生的扭角越大；液位越低，产生的扭角越小。

A、正确B、错误正确答案：B11.压力校验仪主要用于检和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。

A、正确B、错误正确答案：B12.双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B13.有无开方器对比值控制系统仪表比值系数的计算没有影响（）A、正确B、错误正确答案：B14.FSC系统逻辑编程语言是逻辑块。

A、正确B、错误正确答案：A15.烟的颗粒直径在0.1μm以下。

仪表自动化考试试题及答案1、“L／h；Kg／h”这些符号都是表示流量的单位，它们表示的是质量流量的单位。

A、正确B、错误答案：B2、充满管道且沿管道轴向连续向前流动的流体，当遇到节流装置的阻挡作用时，若流量Q愈大，则流束的局部收缩和位能、动能相互转换也愈显著，产生的压差ΔP也愈显著。

A、正确B、错误答案：A3、调节阀理想流量特性是指介质在理想状态下，调节阀的工作特性。

A、正确B、错误答案：B4、联锁保护系统用于工况达到危险状态时防止事故的发生和扩大，它属于闭环控制系统。

A、正确B、错误答案：B5、本安全型仪表设备按安全程度和使用场所不同，可分为Exia和Exib。

Exia的防爆级别高于Exib。

A、正确B、错误答案：A6、均匀控制系统的特点是使两个互相联系的变量能够缓慢地变化。

A、正确B、错误答案：B7、在分程调节系统中，分程阀的控制范围是由输入信号大小决定的。

A、正确B、错误答案：B8、当被测流体流经椭圆齿轮流量计时，流体入口与出口压力差产生的作用力，将带动椭圆齿轮旋转，把椭圆齿轮与壳体间半月形容积的液体排出。

A、正确B、错误答案：B9、根据靶式流量计测量流量的基本原理可知，靶式流量计是一种阻力式仪表。

A、正确B、错误答案：A10、科氏力质量流量计传感器的敏感元件是测量管，测量管的形状只采用弯式，弯管式测量管的形状，多为U形管，也有P形管、Ω形管等。

A、正确B、错误答案：B11、物体带有静电，其周围形成电场，在放电时产生的电火花很容易引起爆炸。

A、正确B、错误答案：A12、TMR(TripleModuleRedundant)的意思是双重模件冗余结构。

A、正确B、错误答案：B13、椭圆齿轮流量计是容积式流量计，用于测量各种流体、特别适用于测量高粘度流体的流量。

椭圆齿轮流量计是容积式流量计，用于测量各种流体、特别适用于测量高粘流体的流量。

A、正确B、错误答案：A14、为保证副回路的快速响应性能，副对象的滞后不能太大。

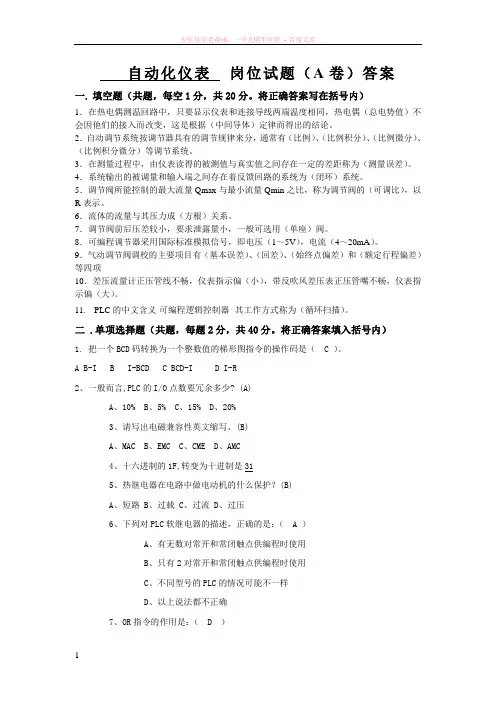

自动化仪表岗位试题（A卷）答案一. 填空题（共题，每空1分，共20分。

将正确答案写在括号内）1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。

2．自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

3．在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

4．系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确7、OR指令的作用是：（ D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接8、用于驱动线圈的指令是：（ D ）A、LDB、ANDC、ORD、OUT9.变量卡诺图尽管形象地表示了变量最小相的逻辑上的相邻性，但它也有缺点就是(A )。

A、就地接线箱B、二次仪表C、与冷端补偿装置同温的地方19、已知逻辑函数Y=ABC+CD，Y=1的是（ B ）。

A、A=0，BC=1B、BC=1，D=1C、AB=1，CD=0D、C=1，D=020、现有一台精度等级为0.5级的测量仪表，量程为0－10000℃，在正常情况下进行校验，最大绝对误差为60℃，求该仪表的最大引用误差为（A）。

A、0.6%B、0.6C、±0.5%三. 判断题（共题，每题1分，共20分。

对的在括号内打√,错的打×。

）1、交换律：A+B=BA、AB=BA （X）正确是A+B=B+A2、结合律：（A+B）+C=A+（B+C） (V)3．导线的电阻与导线的长度有关。

自动化仪表试题及答案仪器仪表是自动化控制系统的重要组成部分，它在工业生产中起着至关重要的作用。

为了能够更好地应对各种自动化仪表的考试，下面将为大家提供一些试题及答案，希望对大家的学习和备考有所帮助。

试题一：1. 请简要说明仪表的分类及其特点。

2. 仪表的精度是指什么？如何表示和计算？3. 请列举并解释仪表常用的传感器类型。

4. 仪表的量程应该如何选择？答案一：1. 仪表按照测量的物理量可以分为电量仪表、力学量仪表、光学量仪表、热学量仪表等。

其特点是针对不同的物理量进行测量，并转换成电信号输出。

2. 仪表的精度是指仪表测量结果与被测量量真实值之间的偏离程度。

精度通常表示为一个偏差值以及一个百分比，例如±0.5%。

3. 传感器常用的类型有：温度传感器、压力传感器、流量传感器、液位传感器等。

温度传感器用于测量温度的变化，压力传感器用于测量介质的压力，流量传感器用于测量液体或气体的流量，液位传感器用于测量液体的高度等。

4. 选择仪表的量程应根据被测量物理量的变化范围来确定。

量程应该选择能够覆盖被测量物理量的最大值和最小值，同时要考虑到仪表的精度范围。

试题二：1. 请简要介绍PID控制器的工作原理。

2. 什么是调节阀？它的作用是什么？3. 请解释闭环控制系统和开环控制系统的区别。

4. 仪表使用过程中，如何提高其可靠性和稳定性？答案二：1. PID控制器是一种常用的闭环控制器，它通过根据当前误差、误差变化率和误差累积值来调节控制量，以实现对被控对象的控制。

其工作原理是通过不断调整控制量的大小来使误差趋近于零，从而稳定控制被控对象的状态。

2. 调节阀是一种用于调节流体介质流量的装置，它通过改变阀门的开度来控制流量的大小。

调节阀的作用是根据控制要求对流体进行调节和控制，以满足工艺流程的需求。

3. 闭环控制系统是指通过测量被控量的反馈信号，并与给定值进行比较，通过控制器调节控制量以使误差趋近于零的控制系统。

第一章：作业：1.DDZ 和QDZ 的信号传输标准，DCS 和FCS的名词解释2.某压力表刻度0～100kPa，在50kPa处测量值为49.5kPa，求在50kPa处仪表示值的绝对误差、示值相对误差和示值引用误差？3.某台测温仪表的测温范围为－100～700℃，校验该表时测得全量程内最大绝对误差为＋5℃，试确定该仪表的精度等级。

4.某台测压仪表的测压范围为0～8MPa。

根据工艺要求，测压示值的误差不允许超过±0.05 MPa，问应如何选择仪表的精度等级才能满足以上要求？5.某待测电流约为100mA,现有0.5级量程为0~400mA 和 1.5级量程为0~100mA的两个电流表，问用哪一个电流表测量比较好？6.某DDZ-Ⅲ型温度变送器测量范围是300-700℃,当温度由400℃变化到600℃时,变送器的输出如何变化？7.差压变送器的量程为0~100 KPa，现负迁移50%，仪表的量程和测量范围分别为？答案：1.QDZ信号标准：20kPa~100kPaDCS: 集散控制系统FCS：现场总线控制系统2.3.4.5.解：用0.5级量程为0~400mA 电流表测100mA 时，最大相对误差：用1.5级量程为0~100mA 的电流表测100mA 时，最大相对误差：说明选择合理的量程，即使用1.5级表也可以比0.5级表准确。

6. 8mA ~16mA7. 仪表的量程为100Kpa 仪表的测量范围为-50~50Kpa第二章：作业：课后2，4，5，6，7，8，9，11，19，202-2 用热电偶测温时，为什么要进行冷端温度补偿？其冷端温度补偿的方法有哪几种？2-5由K 分度号热电偶(包括补偿导线)、冷端温度补偿器和配K 分度号的动圈仪表组成一个温度检测系统，测量显示782℃，此时室温为32℃，后来发现所用的冷端补偿器型号为S ，与K 分度号热电偶不配套，则实际温度？2-6 用K 型热电偶测某设备的温度，测得的热电势为20mV ，冷端（室温）为25C ，求设备的温度？如果改用E 型热电偶来测温，在相同的条件下，E 热电偶测得的热电势为多少？1400%0.5%2%100m x X S x γ=⨯=⨯=2100% 1.5% 1.5%100m x X S x γ=⨯=⨯=2-12某台空压机的缓冲器，其工作压力范围为1.1~1.6MPa，工艺要求就地观察罐内压力，并要求测量结果的误差不得大于罐内压力的 5％，试选择一台合适的压力计(类型、测量范围、精度等级)，并说明其理由。

仪表自动化试题库（含答案）一、判断题（共100题，每题1分，共100分）1、双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B2、爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A3、职业中毒是指在生产过程中使用的有毒物质或有毒产品，以及生产中产生的有毒废气、废液、废渣引起的中毒。

A、正确B、错误正确答案：A4、椭圆齿轮流量计的测量部分是由两个相互连接的椭圆形齿轮、轴和壳体构成。

齿轮与(二壳体之间形成测量室。

A、正确B、错误正确答案：B5、转子流量计制造厂为了便于成批生产，在进行刻度时，是根据使用单位的实际情况，用水或空气对仪表进行标定并给出线的。

A、正确B、错误正确答案：B6、波纹管式弹性元件是一种周围为波纹状的薄壁金属筒体，常用于中压的测量。

A、正确B、错误正确答案：B7、串级控制只用一个控制回路就可克服多个干扰；一种前馈作用只能克服一种干扰。

A、正确B、错误正确答案：A8、串级控制系统投运的最后一步是将副控制器切向自动。

A、正确B、错误正确答案：B9、单座调节阀在运行中易产生振荡的原因一定是弹簧刚度太小。

A、正确B、错误正确答案：B10、密封部位的结合面相对精致的密封称为动密封。

A、正确B、错误正确答案：B11、简单控制系统投运时调节阀投运有两种含义，一种是先人工操作旁路阀，然后过渡到调节阀，再手动到自动。

另一种是直接操作调节阀的手动－自动。

A、正确B、错误正确答案：A12、一般情况下，搅拌轴依靠减速箱内的一对轴承支撑，要求较高时，可考虑安装中间轴承或底轴承。

A、正确B、错误正确答案：A13、双金属温度计双金属片制成螺旋形是为了抗震性更好。

A、正确B、错误正确答案：A14、ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

仪表自动化测试题及答案1、用户可以在STEP7中编写程序和对硬件进行组态，并通过编程器将用户程序和硬件组态信息下载到CPU,但不可以从CPU上载到编程器。

A、正确B、错误答案：B2、DCS的高速数据通路用于连接操作站、工程师站、管理计算机、控制站和过程接口单元等各个部分，完成数据、指令及其它信息的传递。

A、正确B、错误答案：A3、电子式电动执行机构外观美观，这种电子式这些机构通常是两种形状，一种圆柱形、另一种是长方形，它们与阀匹配，使整个阀十分匀。

A、正确B、错误答案：A4、CENTUMCS3000系统的现场控制单元FCU中，总线接口卡执行控制计算并监视CPU及供电单元。

A、正确B、错误答案：B5、清洁生产通过末端治理污染来实现。

A、正确B、错误答案：B6、调节阀液体动力噪声是由于液体流过调节阀的节流孔而产生的。

A、正确B、错误答案：A7、爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误答案：A8、DCS远程I/0单元的功能可将I/0控制单元放置在远离控制室的现场，数据通过通信传输的方式从远距离现场传至主控室。

A、正确B、错误答案：A9、压力表的装设位置应便于操作人员观察和清洗。

A、正确B、错误答案：A10、对用公共输出端的可编程序控制器，不同输出电压等级的公共端可连接在一起。

A、正确B、错误答案：B11、气执行机构薄膜的有效面积越大，执行机构的位移和推力也越大。

A、正确B、错误答案：A12、一些DCS用户程序的存储采用大容量的Flash内存，控制程序可在线修改，断电不丢失。

A、正确B、错误答案：A13、超声波液位计安装时，探头与容器壁距离不能太近。

A、正确B、错误答案：A14、电动执行机构一般分为直行程、角行程、多转式三种。

A、正确B、错误答案：A15、质量流量计是以测量流体的质量为依据的流量计。

A、正确B、错误答案：A16、在选择性控制系统中，取代控制器的比例度通常设置的比较大。

仪表自动化试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.电磁流量计的传感器必须插入管道,转换器需要安装在传感器上或者采用壁挂式安装。

A、正确B、错误正确答案：B2.在串级控制系统中，系统通过主控制器的输出去控制调节阀。

A、正确B、错误正确答案：B3.为确保计算机控制系统的可靠运行，系统的供电一般采用可自动切换的双回路供电，并配有UPS在停电期间短时供电。

A、正确B、错误正确答案：A4.直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。

A、正确B、错误正确答案：A5.电容式压变送器的正反行程的输出值之差是余差。

A、正确B、错误正确答案：B6.Kv的定义为：5~40℃的水，在阀两端100KPa压降下，调节阀全开时每小时流过的立方米数。

A、正确B、错误正确答案：A7.S型热电偶有较好的化学稳定性，不易氧化；具有较高的测量精度，一般可以作为精密温度测量，还可以作为基准热电偶。

A、正确B、错误正确答案：A8.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A9.柱塞型阀芯均为上、下双导向。

A、正确B、错误正确答案：B10.压力表类型的选择依据之一是被测介质性质即物理性质和化学性质。

被测介质的温度高、黏度大小、脏污程度、腐蚀性、结晶物、可燃性、可爆性、氧化-还原性质或者特殊介质。

A、正确B、错误正确答案：B11.EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。

A、正确B、错误正确答案：A12.测量蒸汽流量时，节流装置的取压口方位在管道横截面的水平中心线上半部的90°左右的45°夹角范围内。

A、正确B、错误正确答案：B13.按结构形状分类，PLC可分为整体式和分散式两。

A、正确B、错误正确答案：B14.电动执行机构是由电动机带动减速装，在电信号的作用下产生直线运动和角度旋转运动。

SWTICS7-30D系列网C中的楼板市安续属于是本正律，比质機载、cml、お展模板、信号模板、通讯模板、功能模板。

仪表自动化试题库与答案一、判断题（共100题，每题1分，共100分）1、工业上利用氮气的稳定性，向碳钢设备充氮防止设备氧化。

A、正确B、错误正确答案：A2、有机化合物的反应一般为离子反应，反应速率较慢。

A、正确B、错误正确答案：B3、涡街流量计的漩涡频率f信号的检测方法很多，有热学法检测、有差压法检测。

A、正确B、错误正确答案：A4、在CENTUMCS3000系统的系统状态总貌窗口中，背景显示为白色的操作站表明该操作站是故障状态。

A、正确B、错误正确答案：B5、柱塞型阀芯均为上、下双导向。

A、正确B、错误正确答案：B6、在西门子PLC中，I3.4是一种按照位存取的操作数的表示方法，其具体含义如下：I：区域标识符，表示输入；3：字节地址；：字节与为地址之间的分隔符；4：位号（0～7）A、正确B、错误正确答案：A7、超声波液位计安装要求探头垂直，不能倾斜，如果倾斜，则回波偏离法线致使仪表无法工作。

A、正确B、错误正确答案：A8、调节阀减小机械噪声的方法主要是改进阀门本身结构，特别是阀芯、阀座结构和导向部分的结构，提高刚度，减小可动构件的质量。

A、正确B、错误正确答案：A9、一个控制器来操纵几台控制阀，并且是按输出信号的不同区间操作不同的阀门，这种控制方式通常称为是分程控制。

A、正确B、错误正确答案：A10、三相四线制供电线路中，端线与中线之间的电压叫做线电压。

A、正确B、错误正确答案：B11、放射性液位计安装地点从工艺和仪表要求考虑，并设置有关标志。

A、正确B、错误正确答案：B12、调节网的最小可控制流量就是该到的准漏量。

A、正确B、错误正确答案：B13、压力表的装设位置应便于操作人员观察和清洗。

A、正确B、错误正确答案：A14、根据靶式流量计测量流量的基本原理可知，靶式流量计是一种阻力式仪表。

A、正确B、错误正确答案：A15、漏电保护自动开关一般由自动开关和漏电继电器组合而成。

除能起一般自动开关作用外，还能在线路或设备出现漏电或人身触电时迅速自动断开电路。

自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

3、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

4、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

5、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R 表示7、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）8、锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。

9、反馈分为（正）反馈和（负）反馈。

10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小17、屏蔽分为（磁场屏蔽）和（电场屏蔽）两种。

18、控制方式一般分为（手动）和（自动）两大类，如果纠正系统的偏差是由人直接操作，这种回路称为（手动控制系统）；如果系统具有反馈通道组成的闭环回路并能自动纠正偏差，这种系统称为（自动控制系统）。

19、单位时间内流过管道截面的流体数量，称为（流量）；流量分为（瞬时流量）和（累积流量）又可分为（体积流量）和（质量流量）。

新版化工自动化控制仪表试题及答案1、【单选题】调节阀()特性逐渐被等百分比特性取代,很少被采用。

（B ）A、快开B、抛物线C、线性2、【单选题】MP10 型手提式泡沫灭火器的灭火射程是()m。

（B ）A、4-6B、8-10C、6-8 3、【单选题】弹簧式压力计在使用时,最大工作压力不应超过量程的()。

（A ）A、2/3B、3/4C、1/2 4、【单选题】在信号报警系统中,往往以不同形式、不同颜色的灯光来匡助操作人员判断故障的性质,普通来说,“平光”表示()。

（B ）A、刚浮现的故障或者第一故障B、操作人员确认后继续存在的故障或者第二故障C、工艺参数处于正常状态5、【单选题】从事()作业时应穿耐油胶鞋。

（C ）A、机加工B、酸碱类C、各种油类6、【单选题】1865 年德国化学家凯库勒提出,苯是一个()六元碳环,环上碳原子之间以单双键交替罗列。

（A ）A、平面B、带支链C、立体7、【单选题】被调介质流过阀门的相对流量Q/Qma×与相对行程ι/L 之间关系称为调节阀的()。

（A ）A、流量特性B、直线特性C、位移特性8、【单选题】在企业网络信息集成系统结构中,现场总线位于()。

（B ）A、生产管理层B、现场控制层C、过程监控层9、【单选题】预防钢带液位计测量不许的措施可以是以下()方案。

（ C ）A、容器采取恒温B、信号不进行远传C、在钢带上打孔10、【单选题】衡量电流大小的物理量叫做()。

（A ）A、电流强度B、电源C、电阻11、【单选题】非法定压力单位与法定压力单位的换算,1 工程大气压近似等于()帕斯卡（B ）A、1×B、100×C、10× 12、【单选题】下面关于串级控制系统副变量的描述错误的是()。

（B ）A、在主变量确定后,选择的副变量应与主变量间有一定的内在联系B、在串级系统中,副变量的变化应尽量不影响主变量的变化C、选择与主变量有一定关系的某一中间变量作为副变量13、【单选题】*****S3000 系统中,某回路的报警状态显示为LL,可知该回路发生了()报警。

试卷一一、填空题（每空1分，共20分）1．所谓自动控制，就是在没有人直接参与的情况下，利用控制装置，对生产过程、工艺参数、目标要求等进行，使之按照预定的方案达到要求的指标。

2．按输入量变化的规律分类，自动控制系统可以分为系统、系统、系统。

3．过程控制系统的要求、、经济性。

4. 在经典控制理论中，主要有，和根轨迹法等几种分析方法。

5. 对数幅频特性L(ω)或它的渐近线大多与lgω成关系。

因此，若以L(ω)为纵轴，lgω为横轴，则其图线将为。

6. 热电阻Cu50中的“Cu”是指，“50”是指。

7. 电容式压力变送器由测量部件、和三部分组成。

8. 执行器按其能源形式分为液动、、三大类。

9. DCS是指。

10．串级控制系统能迅速克服进入回路的扰动，改善控制器的广义对象特性，容许回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

二、选择题（每题2 分，共20分）1、控制系统时域分析中，最常用的典型输入信号是( )。

A. 阶跃函数B. 脉冲函数C. 斜坡函数D. 正弦函数2、与开环控制相比较闭环控制的特征是（）A.系统有执行元件B.系统有控制器C.系统有放大元件D.系统有反馈环节3、积分环节的频率特性相位移θ(ω)=( )。

A. 90°B. -90°C. 0°D. -180°4、根据对象特性来选择控制规律时，对于控制通道滞后小，负荷变化不大，工艺参数不允许有余差的系统，应当选用( )控制。

A.比例B.比例积分C.比例微分D.比例积分微分5．如果系统不稳定，则系统( )A.不能工作B.可以工作，但稳定误差很大C.可以工作，但过渡时间很长D.可以正常工作6．.电—气阀门定位器将4-20MA的标准信号转换为（）的标准气压信号。

A、0.04MA-0.02MA B 0.02MA-0.1MA C、0.01-0.05MA D 0.03-0.15MA7．测4~20mA电流信号时用以下哪些工具：（）A.螺丝刀B.万用表C.校验仪（气压）D.试电笔8．液位调节系统的调节规律，通常选用（）。
