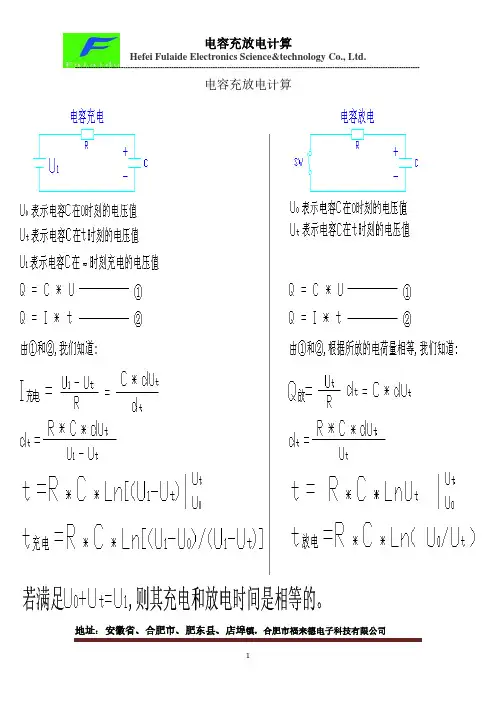

RC充放电计算

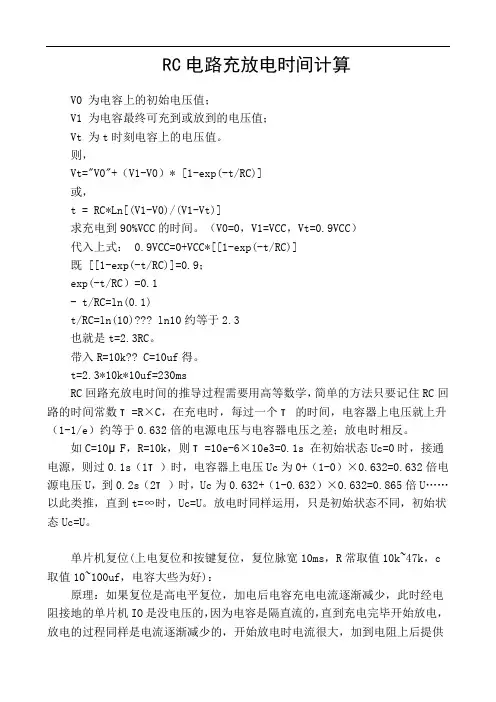

RC电路充放电时间计算V0 为电容上的初始电压值；V1 为电容最终可充到或放到的电压值；Vt 为t时刻电容上的电压值。

则，Vt="V0"+（V1-V0）* [1-exp(-t/RC)]或，t = RC*Ln[(V1-V0)/(V1-Vt)]求充电到90%VCC的时间。

（V0=0，V1=VCC，Vt=0.9VCC）代入上式： 0.9VCC=0+VCC*[[1-exp(-t/RC)]既 [[1-exp(-t/RC)]=0.9；exp(-t/RC）=0.1- t/RC=ln(0.1)t/RC=ln(10)??? ln10约等于2.3也就是t=2.3RC。

带入R=10k?? C=10uf得。

t=2.3*10k*10uf=230msRC回路充放电时间的推导过程需要用高等数学，简单的方法只要记住RC回路的时间常数τ=R×C，在充电时，每过一个τ的时间，电容器上电压就上升（1-1/e）约等于0.632倍的电源电压与电容器电压之差；放电时相反。

如C=10μF，R=10k，则τ=10e-6×10e3=0.1s 在初始状态Uc=0时，接通电源，则过0.1s（1τ）时，电容器上电压Uc为0+（1-0）×0.632=0.632倍电源电压U，到0.2s（2τ）时，Uc为0.632+（1-0.632）×0.632=0.865倍U……以此类推，直到t=∞时，Uc=U。

放电时同样运用，只是初始状态不同，初始状态Uc=U。

单片机复位(上电复位和按键复位，复位脉宽10ms，R常取值10k~47k，c 取值10~100uf，电容大些为好)：原理：如果复位是高电平复位，加电后电容充电电流逐渐减少，此时经电阻接地的单片机IO是没电压的，因为电容是隔直流的，直到充电完毕开始放电，放电的过程同样是电流逐渐减少的，开始放电时电流很大，加到电阻上后提供给IO高电平，一段时间（电容器的充放电参数：建立时间等）后，电流变弱到0，但是复位引脚已经有了超过3us的高电平，所以复位就完成了；手动复位，如加按键，则是直接将电容短路，给复位引脚送高电平，此部分就只有电容在起作用；当然电源较大（一般3.3v-5v）的话，加电阻是为了分压，防止烧坏引脚。

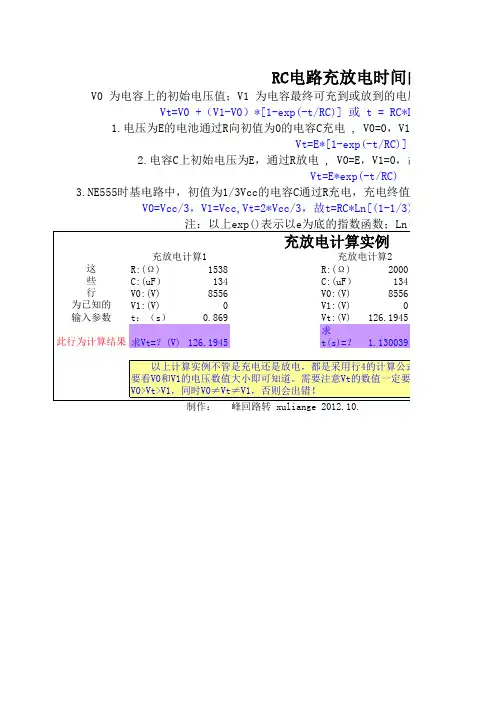

RC电路充放电时间的计算
V0 为电容上的初始电压值；V1 为电容最终可充到或放到的电压值；Vt 为t时刻 Vt=V0 +（V1-V0）*[1-exp(-t/RC)] 或 t = RC*Ln[(V1 - V0)/(V1 1.电压为E的电池通过R向初值为0的电容C充电 , V0=0，V1=E，故充到t时刻 Vt=E*[1-exp(-t/RC)] 2.电容C上初始电压为E，通过R放电 , V0=E，V1=0，故放到t时刻电容上 Vt=E*exp(-t/RC) 3.NE555时基电路中，初值为1/3Vcc的电容C通过R充电，充电终值为Vcc，问充到2/ V0=Vcc/3，V1=Vcc,Vt=2*Vcc/3，故t=RC*Ln[(1-1/3)/(1-2/3)]=RC*Ln 注：以上exp()表示以e为底的指数函数；Ln()是e为底的对数函
充放电计算实例
这 些 行 为已知的 输入参数 此行为计算结果 充放电计算1 R:(Ω ) 1538 C:(uF） 134 V0:(V) 8556 V1:(V) 0 t：（s） 0.869 求Vt=？(V) 126.1945 充放电计算2 R:(Ω ) 2000 C:(uF） 134 V0:(V) 8556 V1:(V) 0 Vt:(V) 126.1945 求t(s)=？ 1.130039
以上计算实例不管是充电还是放电，都是采用行4的计算公式，至于是计算的是 要看V0和V1的电压数值大小即可知道。需要注意Vt的数值一定要介于V0和V1之间方可 V0>Vt>V1，同时V0≠Vt≠V1，否则会出错！ 制作： 峰回路转 xuliange 2012.10.
电时间的计算
放到的电压值；Vt 为t时刻电容上的电压值。则: t = RC*Ln[(V1 - V0)/(V1 - Vt)] V0=0，V1=E，故充到t时刻电容上的电压为： (-t/RC)] ，V1=0，故放到t时刻电容上的电压为： -t/RC) 充电终值为Vcc，问充到2/3Vcc需要的时间是多少？ n[(1-1/3)/(1-2/3)]=RC*Ln2 =0.693RC 函数；Ln()是e为底的对数函数

RC 时间常常被用于描述电路中的电压或电流变化速度。

在一个简单的RC 电路中，R 代表电阻值（单位为欧姆），C 代表电容值（单位为法拉），而RC 时间常被定义为电容充电或放电到达其初始值的时间。

计算RC 时间的公式如下:
RC 充电时间常数（τ）：τ = R × C
- 电容充电时间(t)：当电容充电到达63.2%（即1 - 1/e, 其中e 是自然对数的底数）所需的时间。

t = τ × ln(2)
- 电容放电时间(t)：当电容放电到达36.8%（即1/e）所需的时间。

t = τ × ln(2)
请注意，这些公式是基于简化的模型，假设电路是理想的完美条件。

在实际情况下，可能还需要考虑其他因素，例如电压源的特性和导线电阻等。

此外，RC 时间在不同的领域和应用中也具有不同的含义和计算方式。

如在信号处理中，RC 时间常使用于描述带通滤波器的截止频率，其计算方式为1/(2πRC)。

因此，具体使用的场景和定义会对应有所差异。

RC电路充放电研究RC电路是一种由电阻（R）和电容（C）组成的电路。

在充放电研究中，我们探索了RC电路在不同条件下的充放电行为以及其在电子设备和电路中的应用。

首先，我们需要了解RC电路的基本原理。

RC电路包含一个电容器和一个电阻器，它们通过电线连接。

当电源连接到电路上时，电流开始流动。

这时，电流会首先通过电容器，逐渐将电容器充电至峰值。

充电过程中，电流会逐渐减小，直到电容器完全充电。

在充电过程中，电容器上的电压逐渐上升，可以通过以下公式来计算充电过程中电容器上的电压：Vc=Vs(1-e^(-t/RC))其中，Vc为电容器上的电压，Vs为电源电压，t为时间，R为电阻值，C为电容值。

该公式表明，电容器的电压在一定时间内以指数形式上升，并最终趋近于电源电压。

在放电过程中，当电源从电路中断开时，电容器开始放电。

放电过程中电容器上的电压会逐渐下降，直到电容器上的电压等于零。

放电过程可以通过以下公式计算：Vc=Vs*e^(-t/RC)与充电过程相比，放电过程的速度相对较快，因为电容器上的电压以指数形式下降。

对于RC电路的充放电研究，我们可以通过实验来观察和分析电容器的充放电行为。

在实验中，我们可以使用电源、电阻和电容器来构建一个简单的RC电路。

通过改变电阻和电容器的数值，我们可以模拟不同的充放电情况。

在实验中，我们可以使用示波器来测量电容器上的电压变化，并记录下充放电的过程。

通过观察实验数据，我们可以绘制出电容器电压随时间变化的曲线图。

充放电行为对于电子设备和电路的设计和应用具有重要意义。

例如，在电子设备中，我们经常使用电容器来存储电荷以及控制电路中的电压。

了解RC电路的充放电行为可以帮助我们设计更有效的电子设备和电路。

在总结中，RC电路的充放电研究是研究电容器在电路中充电和放电的行为。

通过实验和分析，我们可以了解充放电过程中电容器上的电压变化，并应用这些知识于电子设备和电路的设计和应用中。

通过充放电研究，我们能够更好地理解和应用RC电路。
