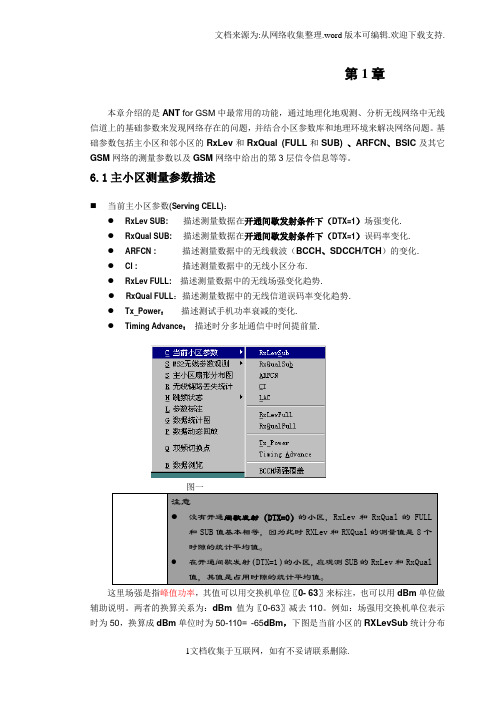

第1章本章介绍的是ANT for GSM中最常用的功能，通过地理化地观测、分析无线网络中无线信道上的基础参数来发现网络存在的问题，并结合小区参数库和地理环境来解决网络问题。
基础参数包括主小区和邻小区的RxLev和RxQual (FULL和SUB) 、ARFCN、BSIC及其它GSM网络的测量参数以及GSM网络中给出的第3层信令信息等等。
6.1主小区测量参数描述⏹当前主小区参数(Serving CELL)：●RxLev SUB: 描述测量数据在开通间歇发射条件下（DTX=1）场强变化.●RxQual SUB: 描述测量数据在开通间歇发射条件下（DTX=1）误码率变化.●ARFCN :描述测量数据中的无线载波（BCCH、SDCCH/TCH）的变化.●CI : 描述测量数据中的无线小区分布.●RxLev FULL:描述测量数据中的无线场强变化趋势.●RxQual FULL：描述测量数据中的无线信道误码率变化趋势.●Tx_Power：描述测试手机功率衰减的变化.●Timing Advance：描述时分多址通信中时间提前量.注意●没有开通间歇发射（DTX=0）的小区，RxLev和RxQual的FULL和SUB值基本相等，因为此时RXLev和RXQual的测量值是8个时隙的统计平均值。
●在开通间歇发射（DTX=1）的小区，应观测SUB的RxLev和RxQual值，其值是占用时隙的统计平均值。
这里场强是指峰值功率，其值可以用交换机单位〖0- 63〗来标注，也可以用dBm单位做辅助说明。
两者的换算关系为：dBm 值为〖0-63〗减去110。
例如：场强用交换机单位表示时为50，换算成dBm单位时为50-110= -65dBm，下图是当前小区的RXLevSub统计分布图，最后面的括弧数字为测量次数。
⏹操作步骤在图一的菜单中选择【当前小区参数】中的【RXLevSub】观察结果如下图Rxlev参数图例⏹图中各数字说明✧红色符号表示：有0个点，场强在0 至15 （-110至-95dBm）范围内，占总比例的0.00% 。
无线网络测试指南网络优化是指在现有网络上进行优化，发现及解决各种现网中存在的问题，以提高网络性能。
网络优化的工作流程包括以下几个方面：系统信息采集，数据分析处理，制定网络优化方案，系统调整，调整网络优化方案。
在网络优化时首先要收集系统信息(包括话务统计，用户投诉、CQT和DT测试等信息)，了解当前网络存在的缺陷，然后对收集的数据进行分析及处理。
根据分析处理数据的结果制定网络优化方案，并对网络进行调整使网络进一步完善。
我们重点讨论网络优化中测试及数据分析部分。
1.GSM原理GSM是Global System for Mobile Communication 的缩写。
意思是全球移动通信系统。
1.1. GSM的频段GSM分GSM900、DCS1800两个频段，分别是工作在890~960mhz/1710~1880mhz频段的。
GSM900 上行890~925MHZ 下行935~960MH；频道号1---124.GSM1800 上行1710~1785MHZ 下行1805~1880MHZ；频道号512—885.上行和下行组成一频率对, 上行就是手机发射、机站接收；下行就是基站到手机。
相邻两频道间隔为200kHz，每个频道采用时分多址接入（TDMA）方式，分为8个时隙，即8个信道，每信道占用带宽200kHz／8=25kHzGSM900主频段♦上行：Fl = 890 + 0.2x N (MHz) (1 ≤ N ≤ 124)♦下行：Fu = Fl + 45 (MHz)DCS1800频段♦上行：Fl = 1710.2 + 0.2 x (N-512) (MHz)♦下行：Fu = Fl + 95 (MHz) (512 ≤ N ≤ 885)例：频道号112，上行频率为890+0.2x112=912.4MHz，下行频率为912.4MHz+45=957.4MHz 1.2. GSM网络组成GSM网络由操作维护子系统(OMS)、基站子系统(BSS)、交换子系统(NSS)和移动台(MS)这四部分组成。
未接通原因分析目录1概述 (3)1.1系统消息类型 (3)1.2呼叫建立流程 (4)1.2.1主叫建立过程： (4)1.2.2被叫建立过程 (5)1.3信令流程 (5)1.3.1主叫呼叫信令 (5)1.3.2被叫呼叫信令 (7)1.4未接通定义 (9)1.5未接通分析流程 (11)2具体分析 (14)2.1 TCH拥塞造成的未接通的分析 (14)2.2 TCH分配失败导致未接通 (18)2.3 SDCCH拥塞导致未接通 (19)2.4 SDCCH掉话引起未接通 (20)2.5 SDC分配失败 (21)2.6位置更新导致未接通 (22)2.7跨LAC位置更新未接通优化 (23)2.8被叫小区重选造成未接通 (25)2.9硬件问题,SUM板和载频问题.降级告警 (26)2.10上行链路问题的未接通问题 (27)2.11连续未接通现象 (30)2.12传输中继造成未接通 (31)2.13 TCSR补丁引起连续未接通事件分析 (32)2.14被叫用户忙的未接通 (33)2.15被叫用户已关机或未应答的未接通 (34)2.16测试手机原因造成未接通 (34)2.17测试软件原因 (35)2.18主被叫手机欠费，系统播放录音通知. (36)3总结 (36)1概述在进行讲解之前先对系统消息和信令部分进行一下说明.1.1系统消息类型系统消息在两种逻辑信道中传送，BCCH和SACCH信道：(慢速随路控制信道Slow Associated Control Channel 慢速随路控制信道SACCH与一个TCH(业务信道（TCH），Traffic Channel，传输话音和数据)或一个SDCCH相关，是一个传送连续信息的连续数据信息，属于上行和下行信道，采用点对点的方式传播。
在上行方向，主要传送MS接收到的关于服务及邻近小区的信号强度的测量报告，这和MS的切换息息相关。
在下行方向传送部分系统消息（type5、5bis、5ter、type6）及第一层报头消息。
GSM DT测试分析信令速成1.GSM DT测试的相应考核指标1.1接通率以channel request和CM service request同时出现为确定试呼的开始，当试呼开始后，出现connect、connect acknowledge中的任何一条就计为接通。
未接通情况：从主叫手机channel request开始，一直到被叫手机TCH分配完成、alerting、connect。
在此过程中，任何的信令中断都是未接通。
接通率的定义：接通率＝接通总次数/试呼总次数×100％；说明：试呼次数：以channel request和CM service request同时出现来确定试呼开始。
接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通。
接通率＝总（Connect或Connect Acknowledge）数/总（channel request和CM service request）数×100％接通率取主叫测试手机的统计结果。
1.2掉话率在通话中出现disconnect和channel release中的任何一条，就计为一次呼叫的正常释放。
只有当两条消息都未出现而由专用模式转为空闲模式时，才计为一次掉话。
（如通话时间不足规定时长，出现释放，要求通过层3信令解码判断原因）。
掉话率的定义：掉话率＝掉话总次数/接通总次数×100％；说明：接通次数：当一次试呼开始后出现了Connect，Connect Acknowledge消息中的任何一条就计数为一次接通。
掉话次数：在一次通话中如出现Disconnect或Channel Release中任意一条，就计为一次呼叫正常释放。
只有当两条消息都未出现而由专用模式转为空闲模式时，才计为一次掉话。
（如通话时间不足规定时长，出现释放，要求通过层3信令解码判断原因）。
注意：掉话率取主、被叫手机的统计结果：掉话率＝（主叫掉话+被叫掉话）/（主叫接通+被叫接通）×100％。
