DXR拉曼光谱仪操作规程

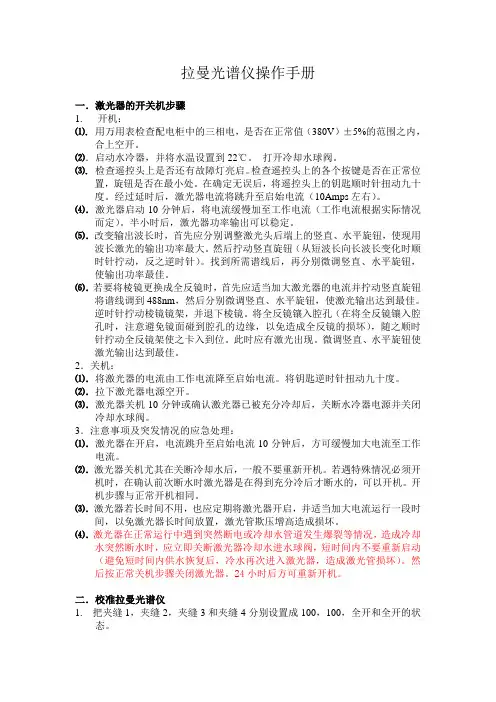

拉曼光谱仪操作手册一．激光器的开关机步骤1. 开机：⑴. 用万用表检查配电柜中的三相电，是否在正常值（380V）±5%的范围之内，合上空开。

⑵．启动水冷器，并将水温设置到22℃。

打开冷却水球阀。

⑶.检查遥控头上是否还有故障灯亮启。

检查遥控头上的各个按键是否在正常位置，旋钮是否在最小处。

在确定无误后，将遥控头上的钥匙顺时针扭动九十度。

经过延时后，激光器电流将跳升至启始电流（10Amps左右）。

⑷．激光器启动10分钟后，将电流缓慢加至工作电流（工作电流根据实际情况而定）。

半小时后，激光器功率输出可以稳定。

⑸．改变输出波长时，首先应分别调整激光头后端上的竖直、水平旋钮，使现用波长激光的输出功率最大。

然后拧动竖直旋钮（从短波长向长波长变化时顺时针拧动，反之逆时针）。

找到所需谱线后，再分别微调竖直、水平旋钮，使输出功率最佳。

⑹．若要将棱镜更换成全反镜时，首先应适当加大激光器的电流并拧动竖直旋钮将谱线调到488nm，然后分别微调竖直、水平旋钮，使激光输出达到最佳。

逆时针拧动棱镜镜架，并退下棱镜。

将全反镜镶入腔孔（在将全反镜镶入腔孔时，注意避免镜面碰到腔孔的边缘，以免造成全反镜的损坏），随之顺时针拧动全反镜架使之卡入到位。

此时应有激光出现。

微调竖直、水平旋钮使激光输出达到最佳。

2．关机：⑴．将激光器的电流由工作电流降至启始电流。

将钥匙逆时针扭动九十度。

⑵．拉下激光器电源空开。

⑶．激光器关机10分钟或确认激光器已被充分冷却后，关断水冷器电源并关闭冷却水球阀。

3．注意事项及突发情况的应急处理：⑴．激光器在开启，电流跳升至启始电流10分钟后，方可缓慢加大电流至工作电流。

⑵．激光器关机尤其在关断冷却水后，一般不要重新开机。

若遇特殊情况必须开机时，在确认前次断水时激光器是在得到充分冷后才断水的，可以开机。

开机步骤与正常开机相同。

⑶．激光器若长时间不用，也应定期将激光器开启，并适当加大电流运行一段时间，以免激光器长时间放置，激光管欺压增高造成损坏。

显微拉曼光谱仪安全操作及保养规程前言显微拉曼光谱仪是一种高精度的科学仪器，具有较高的分辨率和精度，可以用于分析各种样品的结构和化学反应。

在使用过程中，需要注意一些安全操作规程和保养维护事项，以保证仪器的性能和寿命。

本文将详细介绍显微拉曼光谱仪的安全操作流程和保养规程，以促进仪器的安全使用和长期维护。

安全操作规程1. 准备工作在使用显微拉曼光谱仪前，需要进行以下准备工作：1.穿戴实验室安全防护用品，如实验室服、手套、防护眼镜等；2.确认仪器处于干燥、清洁和整洁的状态，检查系统是否正确启动；3.开启仪器前，确保样品、膜片等试剂物品已准备好，没有磨损、污染和损坏。

2. 操作流程启动显微拉曼光谱仪前，需按以下操作流程进行：1.打开电源，启动仪器前请确保连接稳定；2.开启激光，等待激光达到稳定；3.调整样品位置，确保样品与激光光路垂直；4.开始实验，记录实验数据，注意保存数据。

在操作过程中，还需注意以下安全事项：1.避免观察强光源，尤其是直接注视激光；2.避免触碰激光光路或样品表面，以免造成伤害；3.避免在仪器处堆放过多试剂物品或杂物，以免影响操作。

3. 关机操作仪器使用完毕后，需按以下操作进行关机：1.关闭电源；2.等待激光完全关闭；3.清洁样品台和周围区域，尤其是减压污染区；4.断开所有的传感器和信号电缆。

4. 废弃物处理将不再使用的旧试剂或废弃样品按照实验室废弃物规定进行分类处理，以免对环境造成污染。

保养规程1. 定期清洁显微拉曼光谱仪需要定期清洁，以保持仪器的灵敏度和性能。

清洁时，需采用专门的清洁剂和工具，避免使用腐蚀性或切割性强的材料，避免损坏仪器。

2. 定期校正定期校正显微拉曼光谱仪是保养维护的关键步骤之一。

校正包括检查、标定、调整和修复仪器部件和配件，以保证仪器的准确性和可靠性。

3. 定期维保定期维保显微拉曼光谱仪是延长仪器寿命和保证仪器性能的关键步骤之一。

维保包括更换易损部件、检查传感器和信号电缆、检查光源和激光管等。

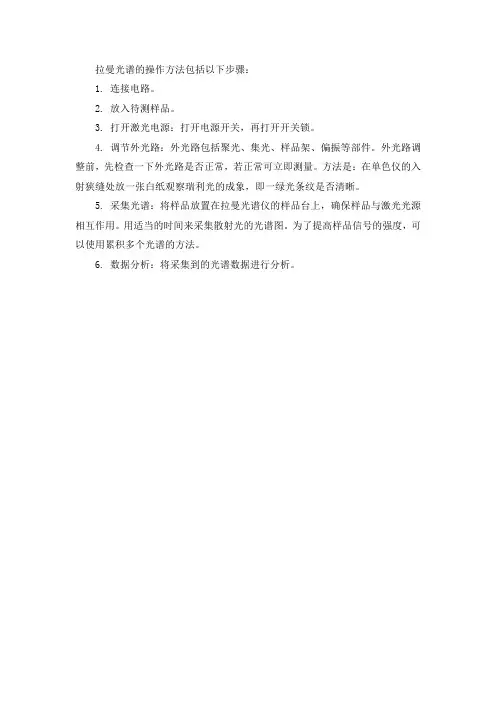

拉曼光谱的操作方法包括以下步骤：
1. 连接电路。

2. 放入待测样品。

3. 打开激光电源：打开电源开关，再打开开关锁。

4. 调节外光路：外光路包括聚光、集光、样品架、偏振等部件。

外光路调整前，先检查一下外光路是否正常，若正常可立即测量。

方法是：在单色仪的入射狭缝处放一张白纸观察瑞利光的成象，即一绿光条纹是否清晰。

5. 采集光谱：将样品放置在拉曼光谱仪的样品台上，确保样品与激光光源相互作用。

用适当的时间来采集散射光的光谱图。

为了提高样品信号的强度，可以使用累积多个光谱的方法。

6. 数据分析：将采集到的光谱数据进行分析。

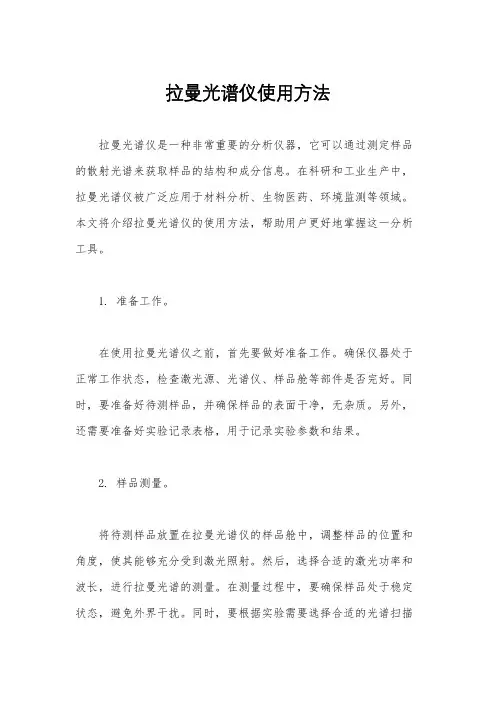

拉曼光谱仪使用方法拉曼光谱仪是一种非常重要的分析仪器，它可以通过测定样品的散射光谱来获取样品的结构和成分信息。

在科研和工业生产中，拉曼光谱仪被广泛应用于材料分析、生物医药、环境监测等领域。

本文将介绍拉曼光谱仪的使用方法，帮助用户更好地掌握这一分析工具。

1. 准备工作。

在使用拉曼光谱仪之前，首先要做好准备工作。

确保仪器处于正常工作状态，检查激光源、光谱仪、样品舱等部件是否完好。

同时，要准备好待测样品，并确保样品的表面干净，无杂质。

另外，还需要准备好实验记录表格，用于记录实验参数和结果。

2. 样品测量。

将待测样品放置在拉曼光谱仪的样品舱中，调整样品的位置和角度，使其能够充分受到激光照射。

然后，选择合适的激光功率和波长，进行拉曼光谱的测量。

在测量过程中，要确保样品处于稳定状态，避免外界干扰。

同时，要根据实验需要选择合适的光谱扫描范围和积分时间，以获取高质量的光谱数据。

3. 数据处理。

获取样品的拉曼光谱数据后，需要进行数据处理和分析。

首先，对光谱数据进行平滑处理，去除噪声干扰，使光谱曲线更加平滑。

然后，对光谱数据进行峰识别和峰拟合，找出光谱中的特征峰，分析样品的成分和结构信息。

最后，根据实验需求，可以对光谱数据进行定量分析，计算样品中各成分的含量。

4. 结果分析。

根据数据处理得到的光谱结果，可以对样品进行结构和成分分析。

通过对比标准样品的光谱数据，可以确定样品中的化学成分和物质结构。

同时，还可以通过拉曼光谱的特征峰位置和强度，对样品进行定性和定量分析，了解样品的性质和特征。

最后，将实验结果整理成报告或论文，用于科研和生产应用。

5. 仪器维护。

在使用拉曼光谱仪之后，要进行仪器的维护和保养工作。

及时清洁和保养激光源、光谱仪和样品舱等部件，确保仪器的正常运行。

同时，要定期对仪器进行校准和检验，保证测量结果的准确性和可靠性。

另外，还要做好实验记录和数据存储工作，保存好实验数据和结果，以备后续分析和复查。

通过本文的介绍，相信大家对拉曼光谱仪的使用方法有了更深入的了解。

拉曼光谱仪的操作流程拉曼光谱仪是一种常用的分析仪器，可用于分析物质的成分和结构。

本文将介绍拉曼光谱仪的操作流程，以帮助用户正确、高效地使用该设备。

1. 准备工作在进行任何操作之前，首先要确保拉曼光谱仪的正常工作状态。

检查设备是否完好，接通电源并将设备预热至适当的温度。

检查激光器是否正常发光，并校准激光器的波长。

同时，确保实验样品已经准备好，并根据需要选择合适的采样模式。

2. 开启软件启动拉曼光谱仪所配备的软件，并登录相应的用户账号。

根据需要，选择不同的测量模式和参数设置，如激发光源功率、积分时间等。

在软件中设定好对应的光谱波长范围和步长。

3. 校准仪器在开始实验之前，需要对光谱仪进行校准。

这包括波数校准和强度校准。

波数校准是为了保证所得到的光谱数据的准确性，可以使用标准样品进行波数校准。

强度校准是为了保证不同样品之间的光信号能够准确对比，通常使用白色样品（比如透明玻璃片）进行强度校准。

4. 采集样品光谱将待测试的样品放置在拉曼光谱仪的采样台上，并合理调整样品的位置和角度。

点击软件界面上的“采集”按钮，拉曼光谱仪将开始采集样品的光谱数据。

在采集过程中，保持样品的稳定，避免无关物质的干扰。

5. 数据处理与分析采集到的光谱数据将会以图形的形式在软件界面上显示出来。

通过选择合适的数据处理方法，可以对所得到的光谱数据进行处理和分析。

常见的处理操作包括滤波、峰识别、峰拟合等。

根据实际需求，还可以进行数据的定量分析和比较分析。

6. 结果记录与保存根据实验的目的和要求，将重要的结果记录下来。

可以通过软件提供的保存功能将光谱数据和处理结果保存在计算机中，以备将来查询和参考。

同时，可以生成报告或导出数据文件，便于与其他人共享和交流。

7. 清洁与关机在实验结束后，及时清洁采样台和相关的光学元件，以防止样品残留导致的下一次实验结果的误差。

最后，关闭拉曼光谱仪的电源，注销软件账户，并按照设备的要求进行关机操作。

总结：以上就是拉曼光谱仪的操作流程。

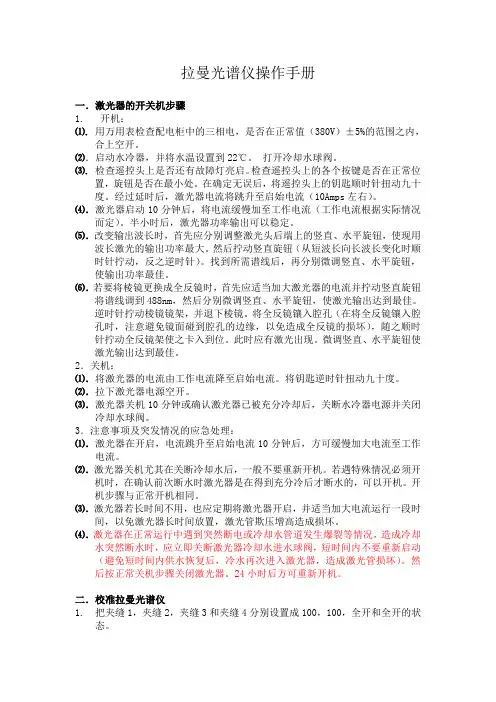

拉曼光谱仪操作手册一．激光器的开关机步骤1. 开机：⑴. 用万用表检查配电柜中的三相电，是否在正常值（380V）±5%的范围之内，合上空开。

⑵．启动水冷器，并将水温设置到22℃。

打开冷却水球阀。

⑶.检查遥控头上是否还有故障灯亮启。

检查遥控头上的各个按键是否在正常位置，旋钮是否在最小处。

在确定无误后，将遥控头上的钥匙顺时针扭动九十度。

经过延时后，激光器电流将跳升至启始电流（10Amps左右）。

⑷．激光器启动10分钟后，将电流缓慢加至工作电流（工作电流根据实际情况而定）。

半小时后，激光器功率输出可以稳定。

⑸．改变输出波长时，首先应分别调整激光头后端上的竖直、水平旋钮，使现用波长激光的输出功率最大。

然后拧动竖直旋钮（从短波长向长波长变化时顺时针拧动，反之逆时针）。

找到所需谱线后，再分别微调竖直、水平旋钮，使输出功率最佳。

⑹．若要将棱镜更换成全反镜时，首先应适当加大激光器的电流并拧动竖直旋钮将谱线调到488nm，然后分别微调竖直、水平旋钮，使激光输出达到最佳。

逆时针拧动棱镜镜架，并退下棱镜。

将全反镜镶入腔孔（在将全反镜镶入腔孔时，注意避免镜面碰到腔孔的边缘，以免造成全反镜的损坏），随之顺时针拧动全反镜架使之卡入到位。

此时应有激光出现。

微调竖直、水平旋钮使激光输出达到最佳。

2．关机：⑴．将激光器的电流由工作电流降至启始电流。

将钥匙逆时针扭动九十度。

⑵．拉下激光器电源空开。

⑶．激光器关机10分钟或确认激光器已被充分冷却后，关断水冷器电源并关闭冷却水球阀。

3．注意事项及突发情况的应急处理：⑴．激光器在开启，电流跳升至启始电流10分钟后，方可缓慢加大电流至工作电流。

⑵．激光器关机尤其在关断冷却水后，一般不要重新开机。

若遇特殊情况必须开机时，在确认前次断水时激光器是在得到充分冷后才断水的，可以开机。

开机步骤与正常开机相同。

⑶．激光器若长时间不用，也应定期将激光器开启，并适当加大电流运行一段时间，以免激光器长时间放置，激光管欺压增高造成损坏。

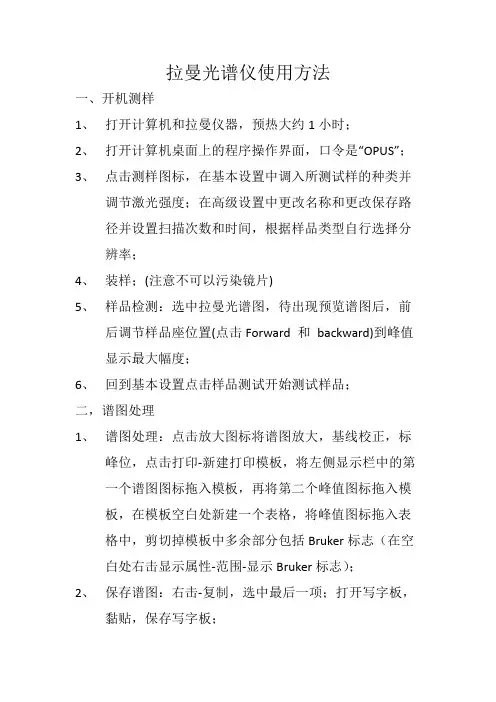

拉曼光谱仪使用方法
一、开机测样
1、打开计算机和拉曼仪器，预热大约1小时；
2、打开计算机桌面上的程序操作界面，口令是“OPUS”；
3、点击测样图标，在基本设置中调入所测试样的种类并调
节激光强度；在高级设置中更改名称和更改保存路径并
设置扫描次数和时间，根据样品类型自行选择分辨率；
4、装样；(注意不可以污染镜片)
5、样品检测：选中拉曼光谱图，待出现预览谱图后，前后
调节样品座位置(点击Forward 和backward)到峰值显
示最大幅度；
6、回到基本设置点击样品测试开始测试样品；
二，谱图处理
1、谱图处理：点击放大图标将谱图放大，基线校正，标峰
位，点击打印-新建打印模板，将左侧显示栏中的第一
个谱图图标拖入模板，再将第二个峰值图标拖入模板，
在模板空白处新建一个表格，将峰值图标拖入表格中，
剪切掉模板中多余部分包括Bruker标志（在空白处右击
显示属性-范围-显示Bruker标志）；
2、保存谱图：右击-复制，选中最后一项；打开写字板，
黏贴，保存写字板；
3、保存数据：选中左侧显示栏图标，右击-显示参数-Raman，
复制数据，黏贴到写字板。

三、关机
1、先关闭计算机，再关闭插座(即关闭激光)；
2、关闭左侧仪器背面开关按钮，拔掉插头。

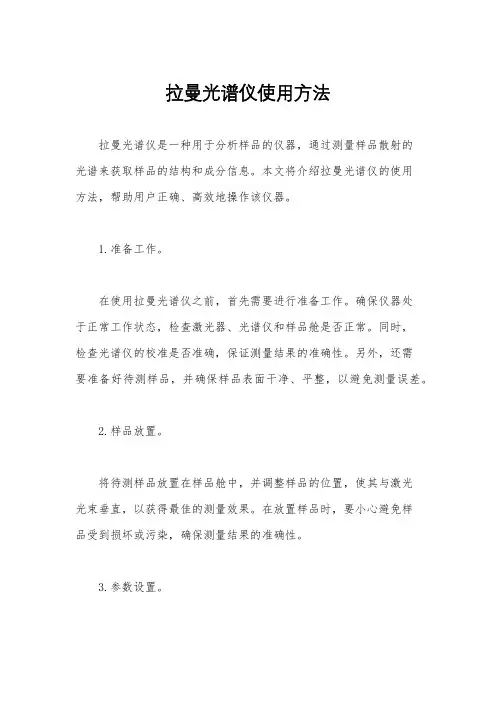

拉曼光谱仪使用方法拉曼光谱仪是一种用于分析样品的仪器，通过测量样品散射的光谱来获取样品的结构和成分信息。

本文将介绍拉曼光谱仪的使用方法，帮助用户正确、高效地操作该仪器。

1.准备工作。

在使用拉曼光谱仪之前，首先需要进行准备工作。

确保仪器处于正常工作状态，检查激光器、光谱仪和样品舱是否正常。

同时，检查光谱仪的校准是否准确，保证测量结果的准确性。

另外，还需要准备好待测样品，并确保样品表面干净、平整，以避免测量误差。

2.样品放置。

将待测样品放置在样品舱中，并调整样品的位置，使其与激光光束垂直，以获得最佳的测量效果。

在放置样品时，要小心避免样品受到损坏或污染，确保测量结果的准确性。

3.参数设置。

在进行拉曼光谱测量之前，需要根据样品的特性和测量要求设置合适的参数。

包括激光功率、积分时间、光谱范围等参数的设置，不同的样品可能需要不同的参数设置，根据实际情况进行调整。

4.测量操作。

进行拉曼光谱测量时，需要按照以下步骤进行操作：a.启动仪器，确保激光器和光谱仪处于正常工作状态；b.选择合适的激光功率和积分时间，进行参数设置；c.调整样品位置，使其与激光光束垂直；d.开始测量，记录光谱数据；e.根据需要进行多次测量，以确保测量结果的稳定性和准确性。

5.数据分析。

测量完成后，需要对得到的光谱数据进行分析。

可以利用专业的数据处理软件对光谱数据进行处理和分析，提取样品的结构和成分信息。

同时，还可以对不同样品进行比对分析，寻找样品之间的差异和联系。

6.结果解读。

最后，根据数据分析的结果，对样品的结构和成分信息进行解读。

可以结合实验目的和背景知识，对测量结果进行解释和分析，得出相应的结论。

通过以上步骤，我们可以正确、高效地使用拉曼光谱仪进行样品分析。

在操作过程中，需要注意保持仪器的稳定性和准确性，同时对测量结果进行科学合理的分析和解读，以获得准确可靠的实验数据。

希望本文能够帮助用户更好地掌握拉曼光谱仪的使用方法，提高实验效率和数据质量。

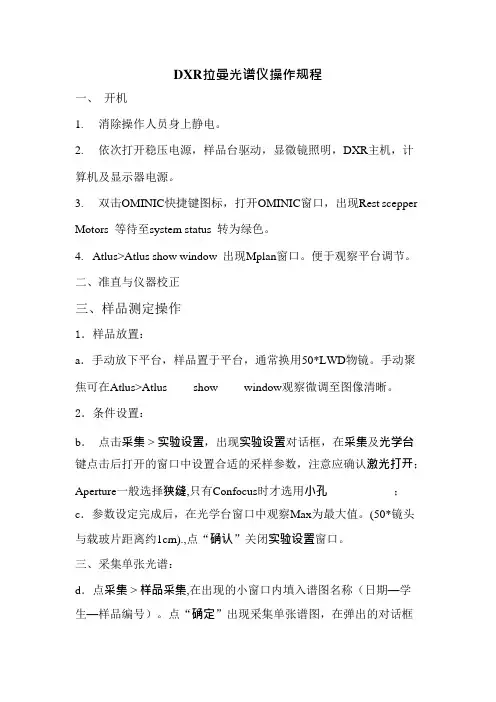

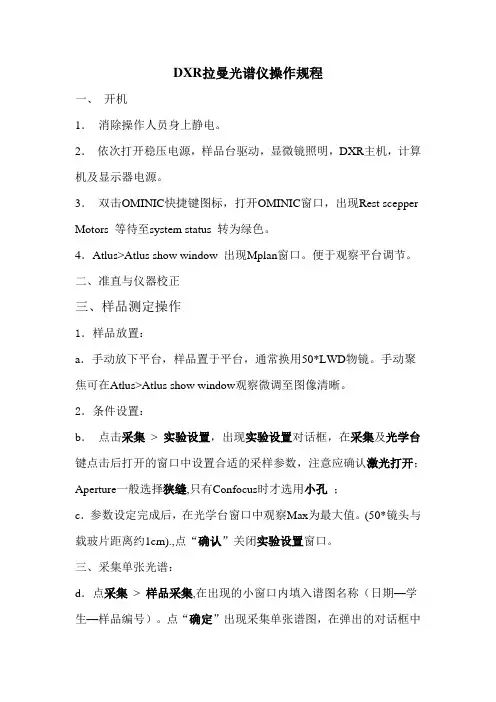

DXR拉曼光谱仪操作规程一、开机1.消除操作人员身上静电。

2.依次打开稳压电源，样品台驱动，显微镜照明，DXR主机，计算机及显示器电源。

3.双击OMINIC快捷键图标，打开OMINIC窗口，出现Rest scepper Motors 等待至system status 转为绿色。

4.Atlus>Atlus show window 出现Mplan窗口。

便于观察平台调节。

二、准直与仪器校正三、样品测定操作1．样品放置：a．手动放下平台，样品置于平台，通常换用50*LWD物镜。

手动聚焦可在Atlus>Atlus show window观察微调至图像清晰。

2．条件设置：b．点击采集> 实验设置，出现实验设置对话框，在采集及光学台键点击后打开的窗口中设置合适的采样参数，注意应确认激光打开；Aperture一般选择狭缝,只有Confocus时才选用小孔；c．参数设定完成后，在光学台窗口中观察Max为最大值。

(50*镜头与载玻片距离约1cm).,点“确认”关闭实验设置窗口。

三、采集单张光谱：d．点采集> 样品采集,在出现的小窗口内填入谱图名称（日期—学生—样品编号）。

点“确定”出现采集单张谱图，在弹出的对话框中点击“是”,弹出“新窗口”对话框，点“确定”，窗口中出现谱图。

e.点击文件>保存，放入光盘，刻录测试数据。

四、关机1.取出样品，关闭OMINIC软件；2.依次关闭显微镜照明、激光、DXR主机、样品台驱动，计算机及显示器电源。

注意事项1.必须先开拉曼主机，再开启电脑，否则仪器与软件不能连接上。

2.仪器的准直与校正每周一次，由管理员完成3.对于易燃或低熔点的材料激光功率依次增大（最大为10w）4．连续12小时不关机，仪器自动做Smart Background 。

5．关机后不能立即拔下稳压电源插头，必须让主机风扇降温30分钟。

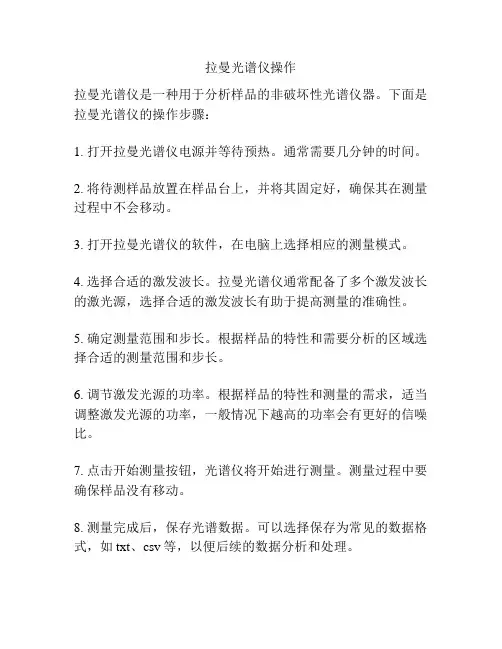

拉曼光谱仪操作
拉曼光谱仪是一种用于分析样品的非破坏性光谱仪器。

下面是拉曼光谱仪的操作步骤：
1. 打开拉曼光谱仪电源并等待预热。

通常需要几分钟的时间。

2. 将待测样品放置在样品台上，并将其固定好，确保其在测量过程中不会移动。

3. 打开拉曼光谱仪的软件，在电脑上选择相应的测量模式。

4. 选择合适的激发波长。

拉曼光谱仪通常配备了多个激发波长的激光源，选择合适的激发波长有助于提高测量的准确性。

5. 确定测量范围和步长。

根据样品的特性和需要分析的区域选择合适的测量范围和步长。

6. 调节激发光源的功率。

根据样品的特性和测量的需求，适当调整激发光源的功率，一般情况下越高的功率会有更好的信噪比。

7. 点击开始测量按钮，光谱仪将开始进行测量。

测量过程中要确保样品没有移动。

8. 测量完成后，保存光谱数据。

可以选择保存为常见的数据格式，如txt、csv等，以便后续的数据分析和处理。

9. 关闭拉曼光谱仪电源，并进行必要的清洁和维护工作。

需要注意的是，不同型号的拉曼光谱仪具体的操作细节可能会有所不同，建议在使用前阅读设备的操作手册并遵守相关的安全操作规程。

同时，操作人员应当具备相关的设备操作培训和实践经验。
